实现动作循环为：夹紧—快进—工进—二工进—慢退—快退—松开—停止的动作循环 快进距离：100+57×2=214mm，工进距离：30mm，二工进距离：57-150mm。取100mm 快进快退速度：700mm/min=0.012m/s，工进速度（慢退）：150mm/min=0.0025m/s，二工进速度：57-100mm/min，100mm/min=0.0017m/s；取夹紧油缸速度：进2.5m/min，退3m/min 锯力：30000+100×57=35700N 夹紧力：110000N 往复运动的加减速时间要求不大于0.5s,取0.1s。 液压缸垂直安装,活塞杆带动上下滑动的运动部件总重量为10
钢坯冷锯机液压系统设计
图纸描述

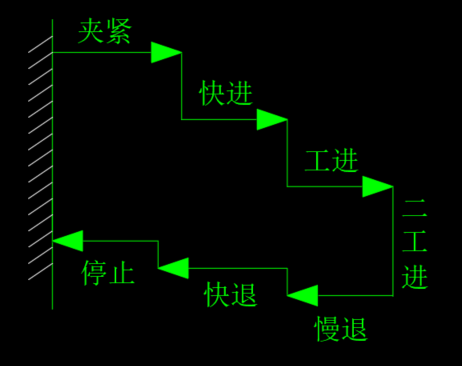

实现动作循环为：夹紧—快进—工进—二工进—慢退—快退—松开—停止的动作循环 快进距离：100+57×2=214mm，工进距离：30mm，二工进距离：57-150mm。取100mm 快进快退速度：700mm/min=0.012m/s，工进速度（慢退）：150mm/min=0.0025m/s，二工进速度：57-100mm/min，100mm/min=0.0017m/s；取夹紧油缸速度：进2.5m/min，退3m/min 锯力：30000+100×57=35700N 夹紧力：110000N 往复运动的加减速时间要求不大于0.5s,取0.1s。 液压缸垂直安装,活塞杆带动上下滑动的运动部件总重量为10
下载需要350金币
立即下载 收藏
图纸信息
作者
WX_202958
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

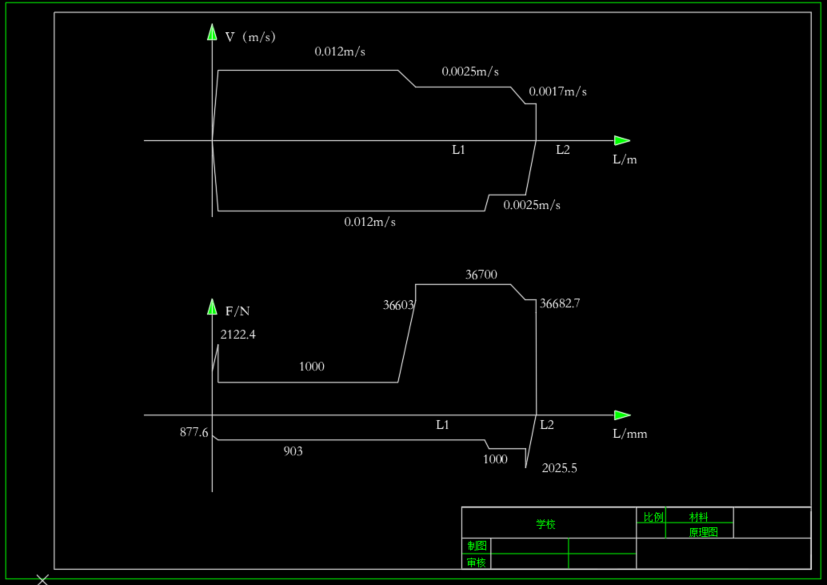

| 1 |  负载图和速度图-A3.dwg | 138.98K |

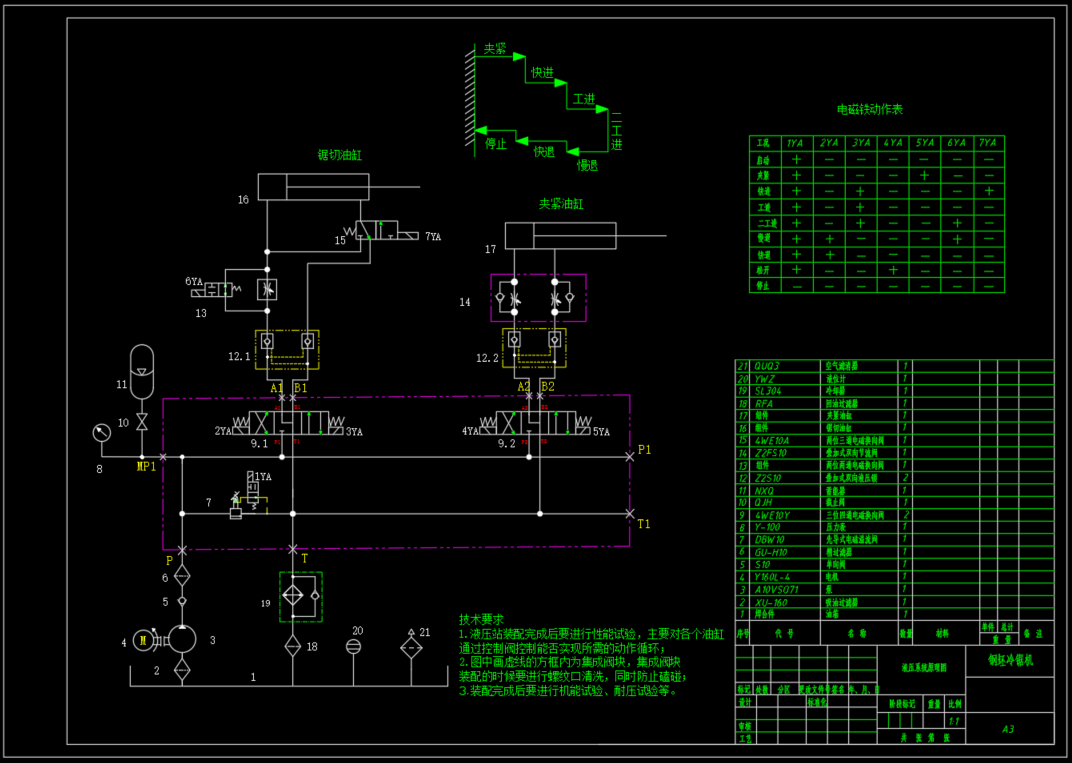

| 2 | 钢坯冷锯机液压系统设计-A3.dwg | 207.42K |
| 3 |  钢坯冷锯机液压系统设计说明书.docx | 310.67K |

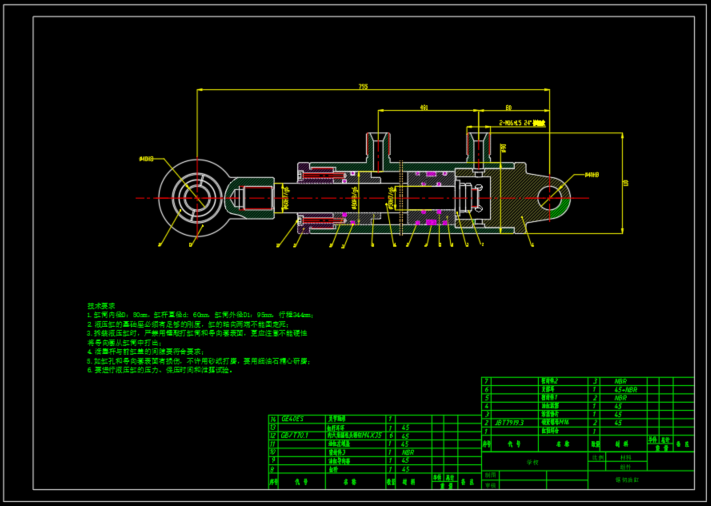

| 4 | 锯切油缸装配-A2.dwg | 235.57K |
