1跨30m钢筋混凝土无铰双曲拱桥设计图
图纸描述
技术标准与设计规范 1）设计荷载：汽－20，挂-100；人群荷载: 4KN/m2。 2）桥 型：跨径为30m净矢跨比为1/6的钢筋混凝土双曲拱桥。 3）桥面宽度：0.3m（栏杆）+1.5m（人行道）+7.0m+1.5m（人行道）+0.3m（栏杆）。 4）桥 长：42.98米。 5）桥面纵坡：见桥形布置图。 6）桥面横坡：双向2%。 2、采用规范： 1）中华人民共和国交通部标准《公路桥涵设计通用规范》(JTG D60-2004)。 2）中华人民共和国交通部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ041-2000）。 3）《公路工程技术标
下载需要75金币
立即下载 收藏
图纸信息
作者
WX_202945
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  图纸目录.dwg | 102.71K |

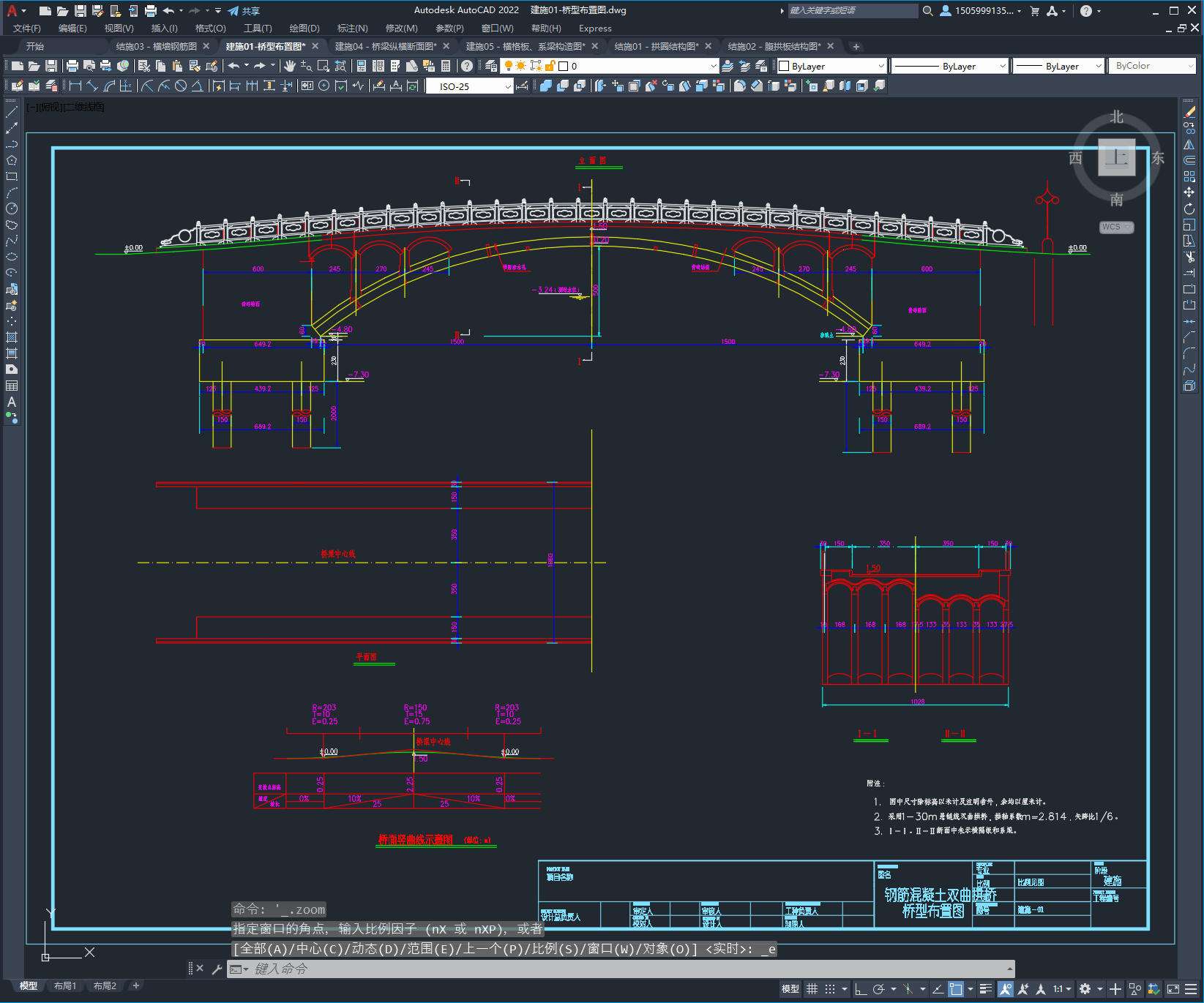

| 2 | 建施01-桥型布置图.dwg | 264.74K |
| 3 | 建施02－平立剖面图.dwg | 286.49K |
| 4 | 建施03－横墙尺寸图.dwg | 143.89K |
| 5 | 建施04－桥梁纵横断面图.dwg | 200.36K |
| 6 | 建施05－横格板、系梁构造图.dwg | 220.07K |
| 7 | 建施06－拱圈拱肋坐标图.dwg | 101.16K |
| 8 | 建施07－栏杆图.dwg | 236.82K |
| 9 | 建施08－栏杆柱图.dwg | 264.57K |

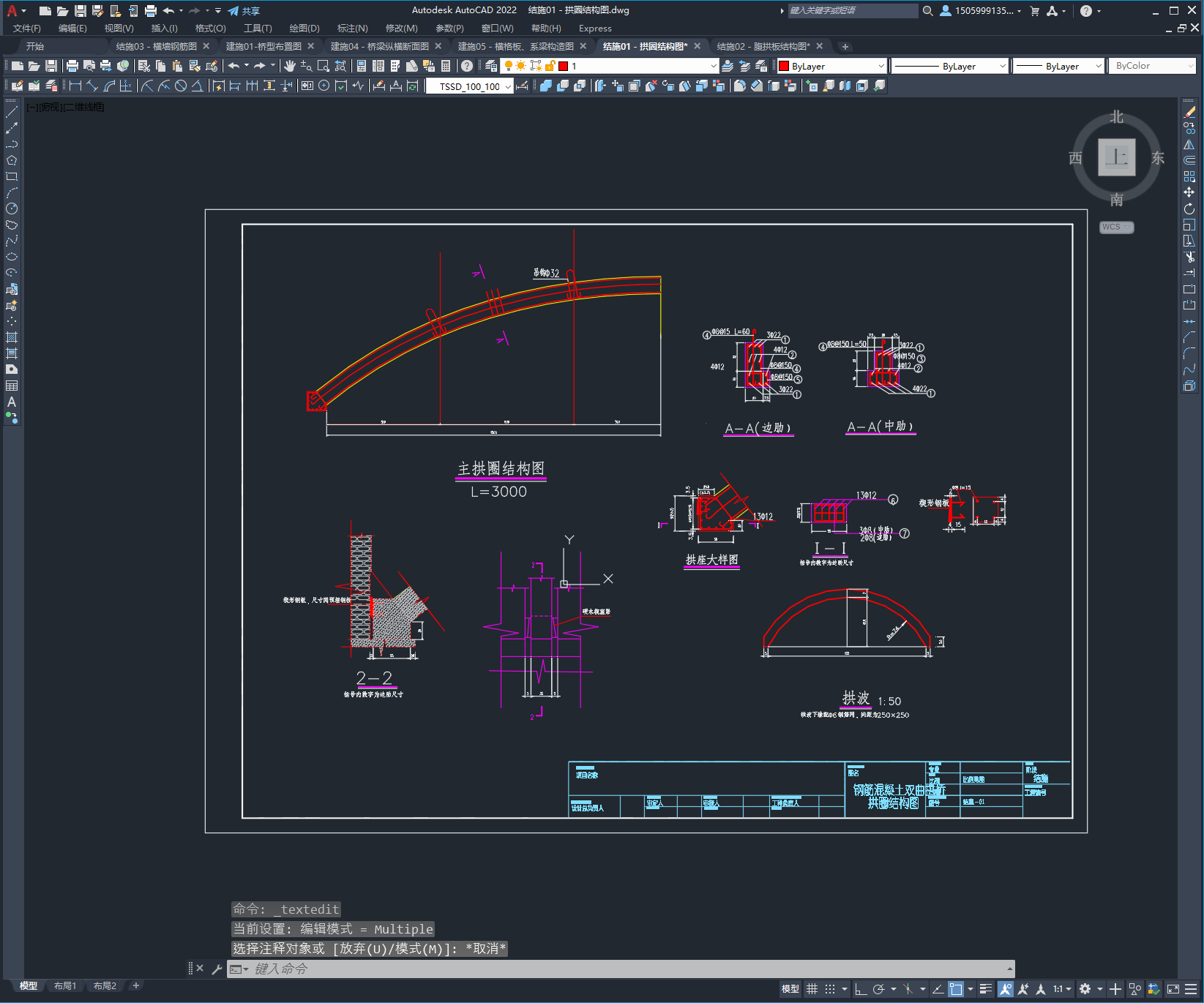

| 10 | 结施01－拱圈结构图.dwg | 693.29K |

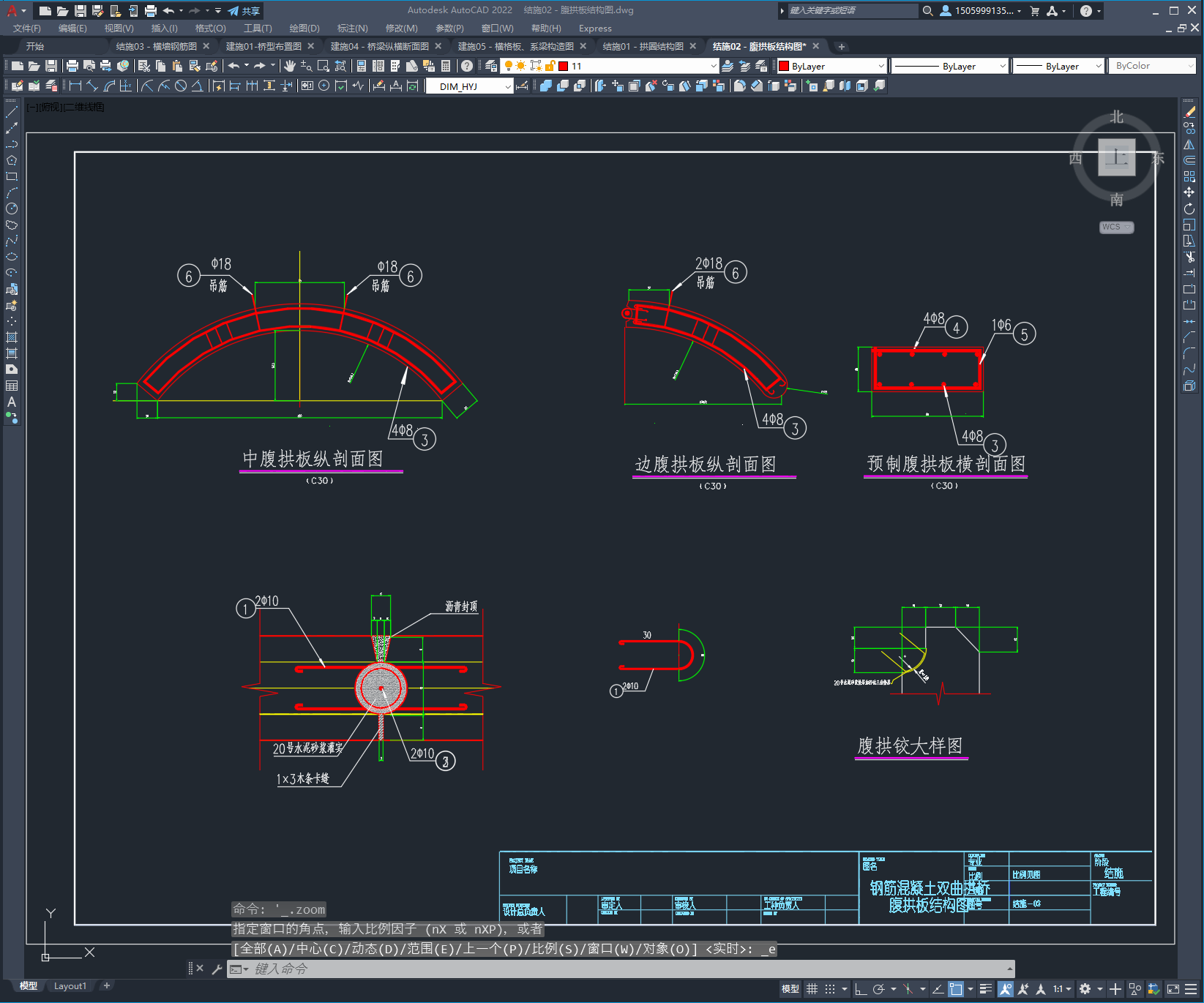

| 11 | 结施02－腹拱板结构图.dwg | 430.50K |
| 12 | 结施03－横墙钢筋图.dwg | 345.95K |
| 13 | 结施04-承台钢筋布置图.dwg | 528.77K |
| 14 | 结施05-桩基钢筋布置图.dwg | 691.24K |
| 15 |  设计说明.doc | 31.50K |
