**天桥为拱型塔，钢箱梁斜拉桥，起点桩号为K0+378.021，终点桩号为K0+494.741，桥梁总长为116.72米，竖曲线与宁淮高速成斜交65.86度，位于平曲线半径R=2000.000米的圆曲线上。 上部结构采用塔梁分离式钢结构，为双索面三跨连续斜拉桥，采用支承体系，跨径布置为25米+60米+25米=110米，截面为等截面箱式结构，梁高为1.5米. 1．钢箱梁 采用正交异性板，顶板厚14mm，U形加劲肋厚6mm，加重段底板厚20mm，腹板厚14mm；其余梁段底板厚12mm,斜拉索锚箱焊接于钢箱梁的腹板上。左边跨内横隔板的设置与斜拉索和支座相对应，间距2.5m；中跨横隔板，间
拱型塔钢箱梁斜拉桥天桥设计图
图纸描述
**天桥为拱型塔，钢箱梁斜拉桥，起点桩号为K0+378.021，终点桩号为K0+494.741，桥梁总长为116.72米，竖曲线与宁淮高速成斜交65.86度，位于平曲线半径R=2000.000米的圆曲线上。 上部结构采用塔梁分离式钢结构，为双索面三跨连续斜拉桥，采用支承体系，跨径布置为25米+60米+25米=110米，截面为等截面箱式结构，梁高为1.5米. 1．钢箱梁 采用正交异性板，顶板厚14mm，U形加劲肋厚6mm，加重段底板厚20mm，腹板厚14mm；其余梁段底板厚12mm,斜拉索锚箱焊接于钢箱梁的腹板上。左边跨内横隔板的设置与斜拉索和支座相对应，间距2.5m；中跨横隔板，间
下载需要85金币
立即下载 收藏
图纸信息
作者
羊舌已
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00-常庄总说明.doc | 53.50K |
| 2 |  01-工程数量表.dwg | 97.75K |
| 3 | 02-桥位平面图.dwg | 948.29K |

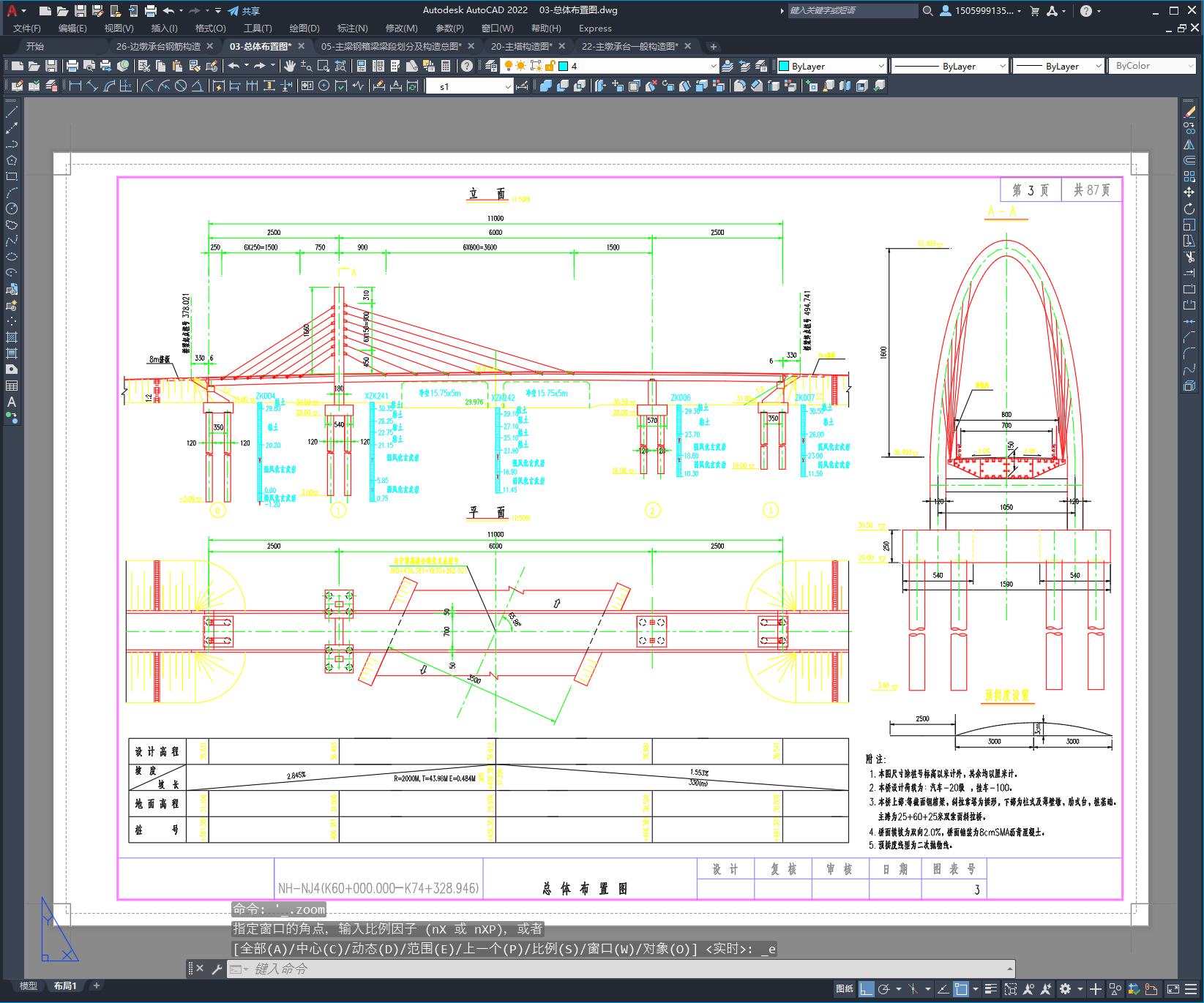

| 4 | 03-总体布置图.dwg | 1007.87K |
| 5 | 04-墩台桩位坐标.dwg | 156.57K |

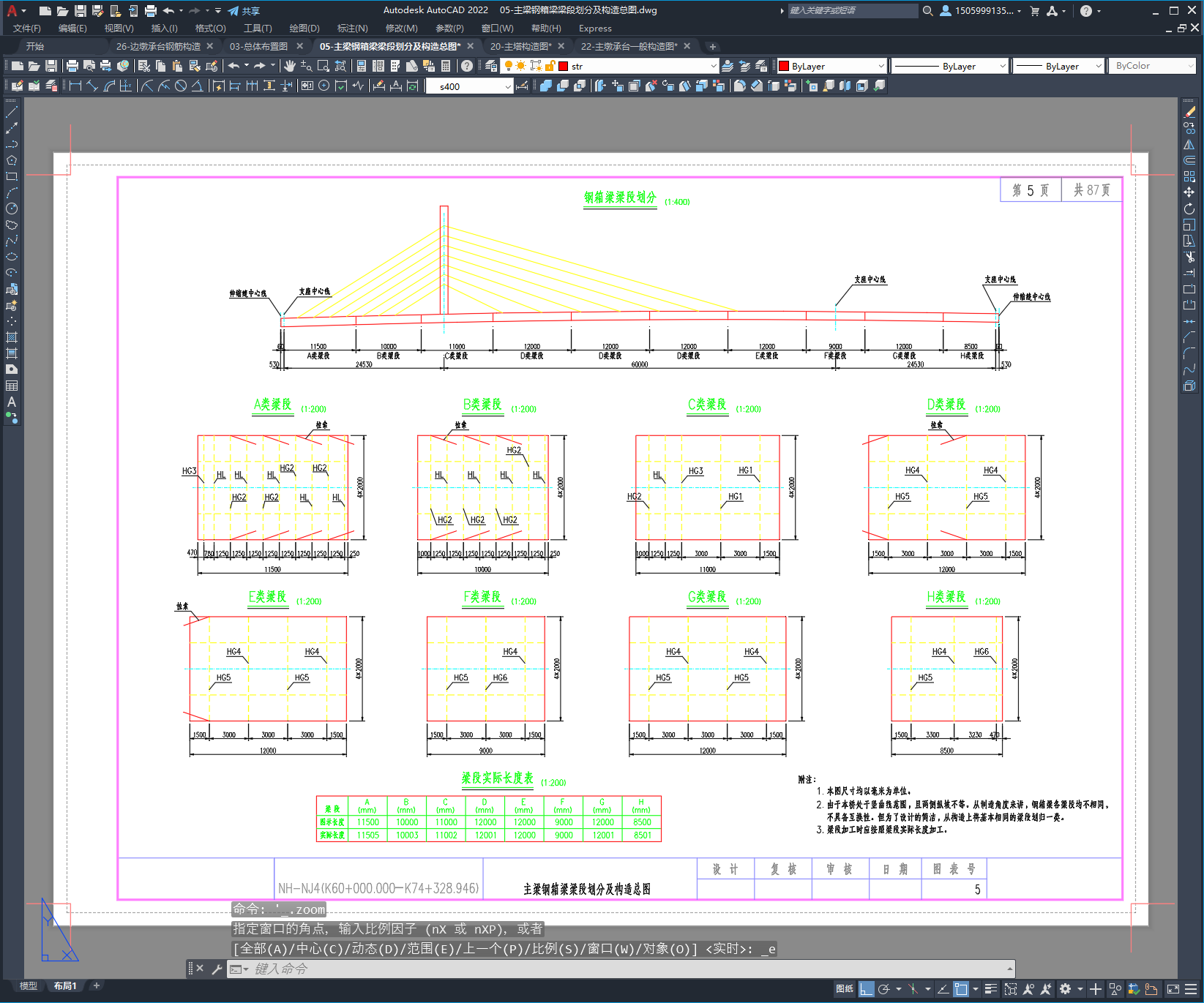

| 6 | 05-主梁钢箱梁梁段划分及构造总图.dwg | 596.85K |
| 7 | 06-主梁标准横断面.dwg | 552.71K |
| 8 | 07-14梁段构造.dwg | 2.64M |
| 9 |  0常庄天桥目录.xls | 35.00K |
| 10 | 15-16-HG1-7横隔板构造及横肋构造.dwg | 1.74M |
| 11 | 17-箱梁边跨压重构造.dwg | 778.89K |
| 12 | 18-锚箱构造.dwg | 1.10M |
| 13 | 19-拉索特性构造图.dwg | 520.31K |

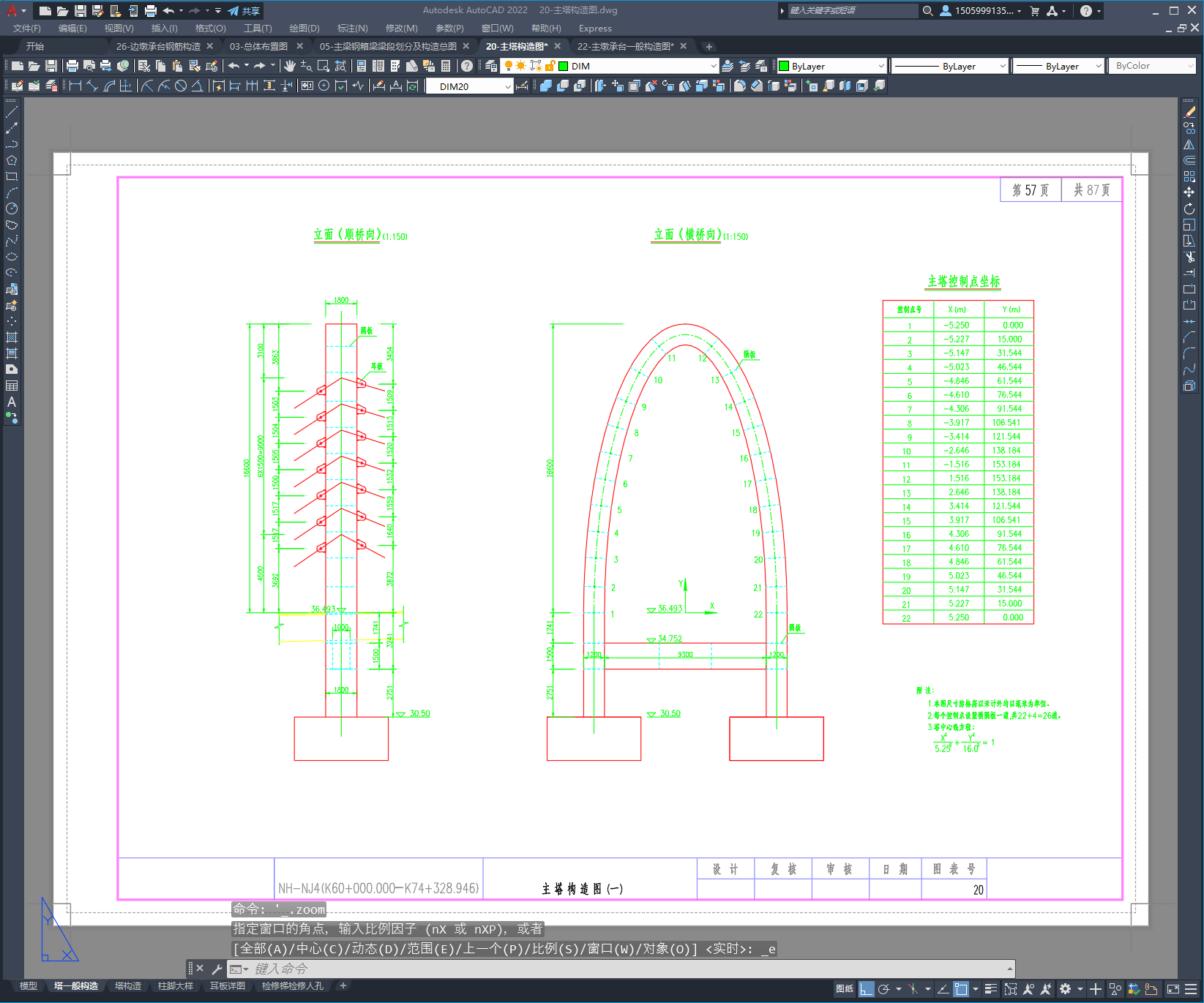

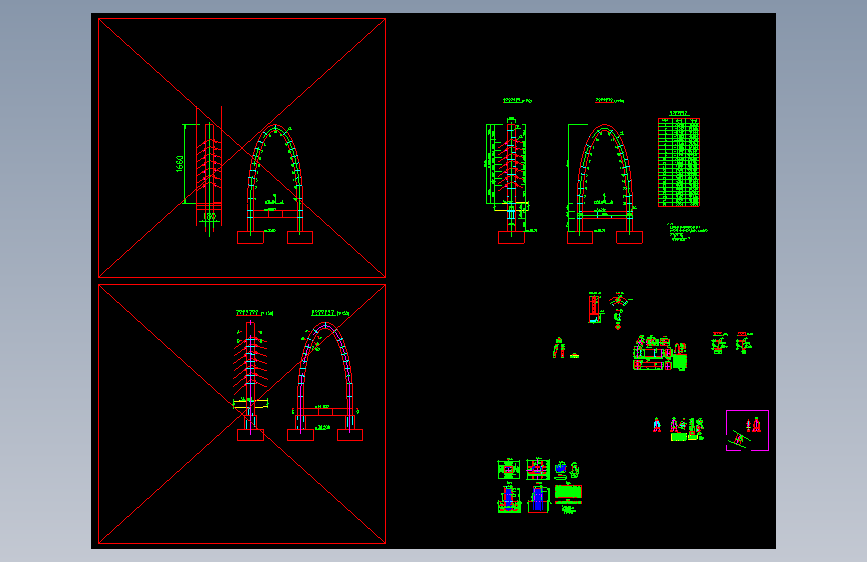

| 14 | 20-主塔构造图.dwg | 1.57M |
| 15 | 21-耳板连接件构造.dwg | 251.45K |

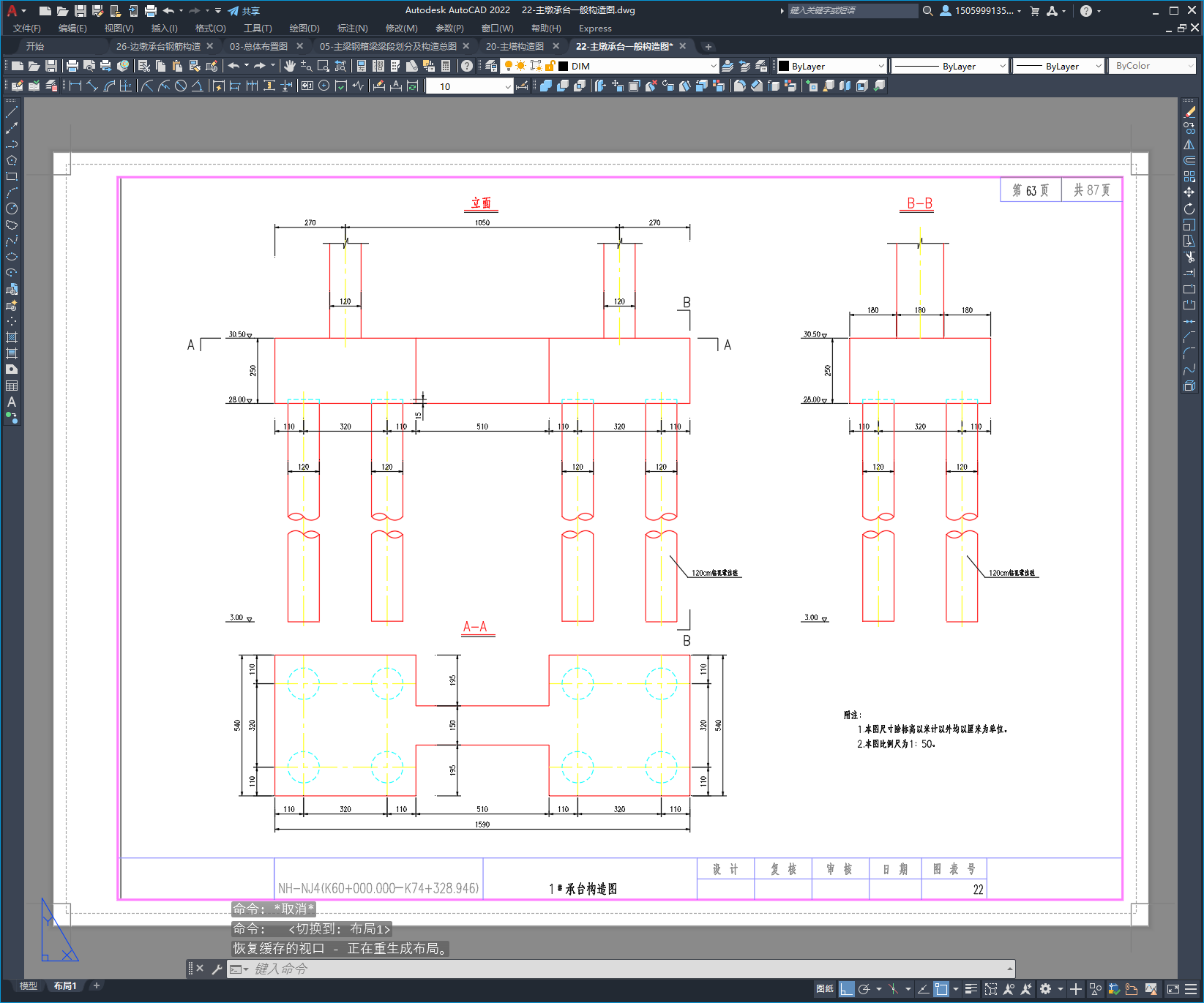

| 16 | 22-主墩承台一般构造图.dwg | 101.38K |
| 17 | 23-主墩承台钢筋构造图.dwg | 1.08M |
| 18 | 24-边墩一般构造图.dwg | 1.20M |
| 19 | 25-边墩钢筋构造图.dwg | 2.02M |

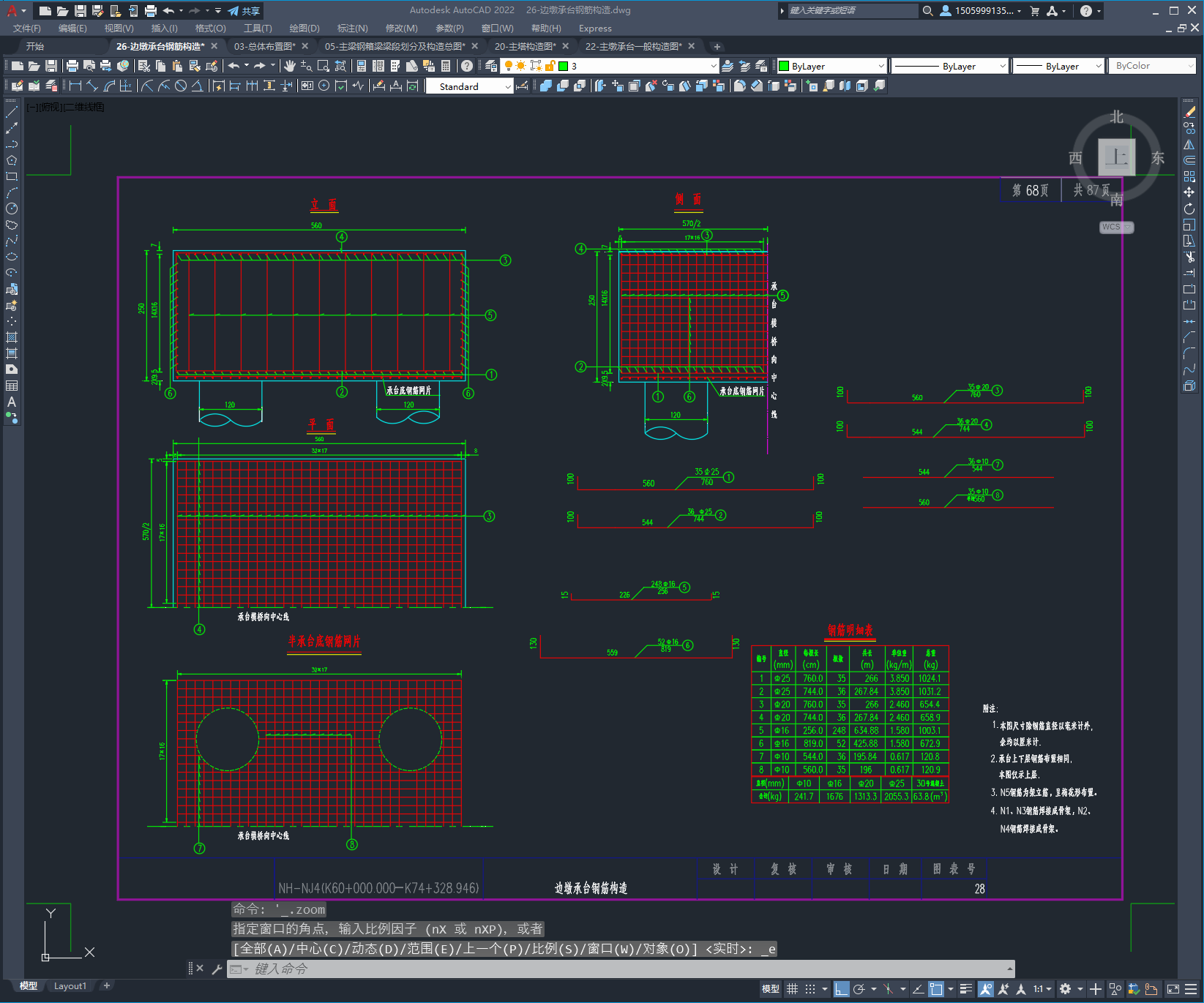

| 20 | 26-边墩承台钢筋构造.dwg | 827.78K |
| 21 | 27-桥墩桩基钢筋构造.dwg | 849.52K |
| 22 | 28-桥台一般构造图.dwg | 1.21M |
| 23 | 29-桥台配筋1-3.dwg | 749.04K |
| 24 | 30-桥台承台钢筋构造.dwg | 829.46K |
| 25 | 31-桥台桩基钢筋构造.dwg | 820.19K |
| 26 | 32-桥面铺装.dwg | 585.95K |
| 27 | 33-D60伸缩缝预埋钢筋.dwg | 643.67K |
| 28 | 34-支座垫石布置.dwg | 78.40K |
| 29 | 35-护栏构造图一.dwg | 276.08K |
| 30 | 35-护栏构造图三.dwg | 145.44K |
| 31 | 35-护栏构造图二.dwg | 153.44K |
| 32 | 36-泄水槽构造.dwg | 108.01K |
| 33 | 37-38桥台搭板.dwg | 259.01K |
| 34 | 39-锥坡防护构造.dwg | 1.02M |
| 35 | 40-踏步构造.dwg | 624.38K |
| 36 | 41gai-施工图0820.dwg | 800.21K |
| 37 | tk.dwg | 206.54K |
