本桥采用二次抛物线刚架拱；重力式桥台；钻孔桩基础。 设计活载：公路Ⅱ级 二、技术指标 1、桥面净空：净-7.5+2×0.50m 2、设计荷载：公路Ⅱ级 3、桥面纵坡：0%；桥面横坡：1.5%（双向） 4、地震烈度：7度 三、桥型结构 本桥的桥型上部采用1-40m 的现浇钢筋砼肋腋板刚架拱，矢跨比为1/8；下部结构采用U 型桥台；基础为挖孔灌注桩基础。桥梁全长51.86m。 本刚架拱桥实腹段底部为二次抛物线，其方程为：y=4fx(l-x)/l ;f=5.0m，l=40.0m。其余均为直构件，桥面结构采用四向支撑的肋腋板，肋腋板顶部设厚度不小于8cm（含2c
40m现浇钢筋混凝土肋腋板刚架拱桥设计图

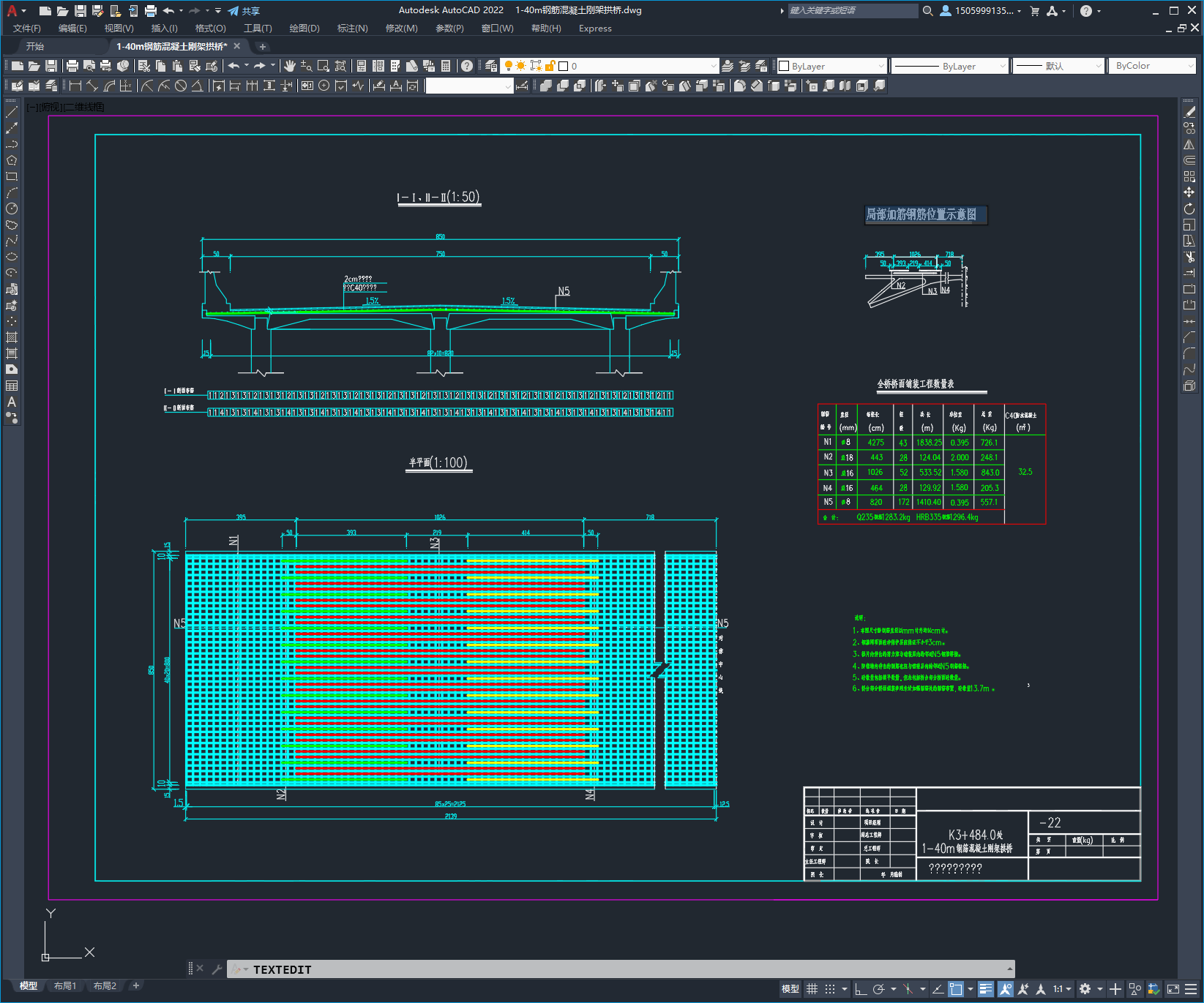

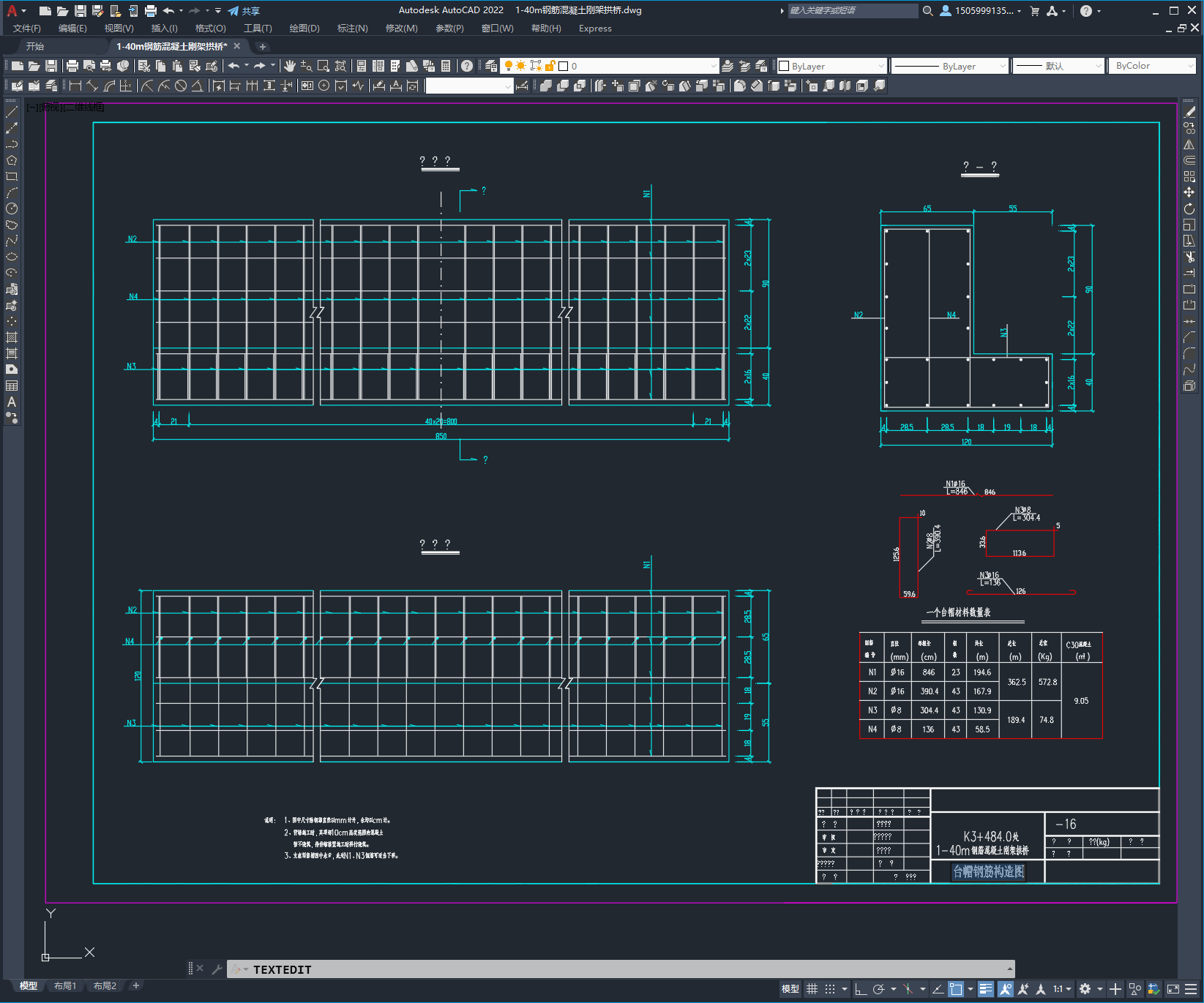

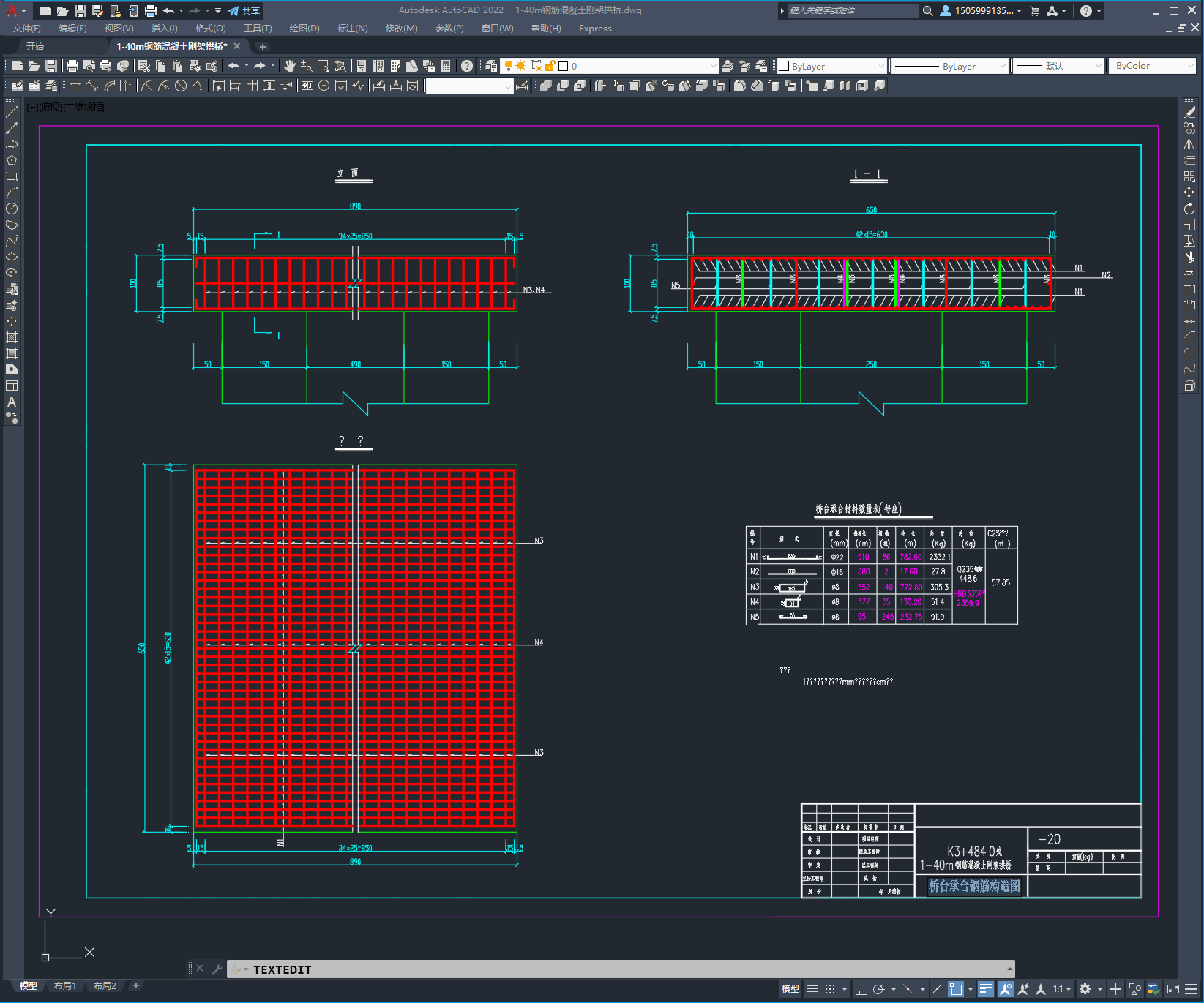

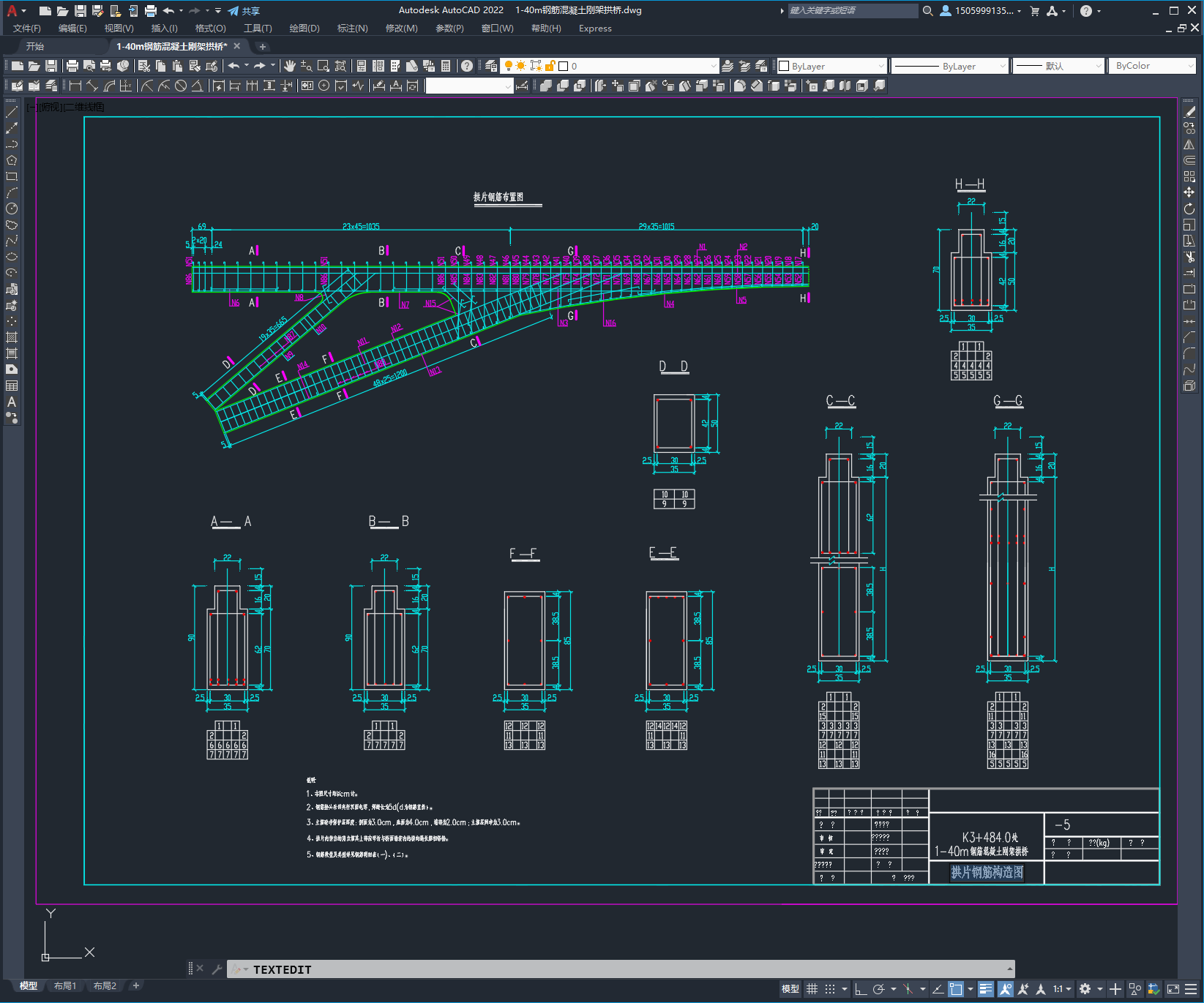

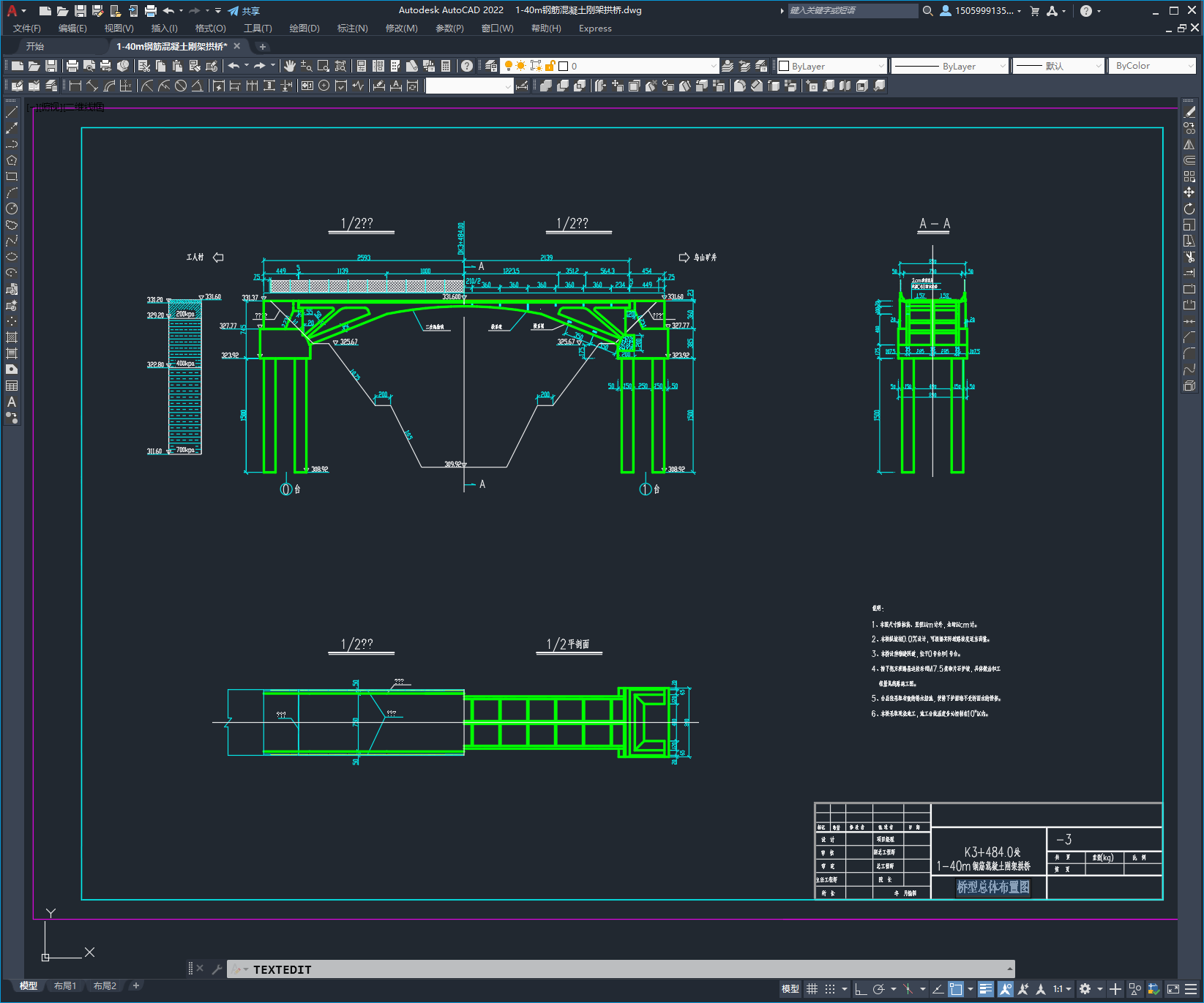

图纸描述
本桥采用二次抛物线刚架拱；重力式桥台；钻孔桩基础。 设计活载：公路Ⅱ级 二、技术指标 1、桥面净空：净-7.5+2×0.50m 2、设计荷载：公路Ⅱ级 3、桥面纵坡：0%；桥面横坡：1.5%（双向） 4、地震烈度：7度 三、桥型结构 本桥的桥型上部采用1-40m 的现浇钢筋砼肋腋板刚架拱，矢跨比为1/8；下部结构采用U 型桥台；基础为挖孔灌注桩基础。桥梁全长51.86m。 本刚架拱桥实腹段底部为二次抛物线，其方程为：y=4fx(l-x)/l ;f=5.0m，l=40.0m。其余均为直构件，桥面结构采用四向支撑的肋腋板，肋腋板顶部设厚度不小于8cm（含2c
