某跨线桥V形刚构全套图纸
图纸描述
技术标准 1．设计荷载：汽-超20，挂-120； 2．设计车速：V=30km/h； 3．桥面宽度：17.5m，双向三车道；横向布置为0.5m护栏＋16. 5m行车道＋0.5m护栏； 4．桥面纵坡：双向纵坡4.0%； 5．桥面横坡：双向横坡2%； 6．地震烈度：基本烈度为6度，按7度设防； 7．坐标系统：1954年北京坐标系，中央子午线为东经119°30’ 00”。 8．高程系统：1985国家高程基准。 六、设计要点 1．桥梁跨径布置：30+39+50+39+30m，全长195m。 2．主桥上部 桥梁总宽17.5m，三车道，双向行驶；双向横坡2%，
下载需要90金币
立即下载 收藏
图纸信息
作者
苗仑春
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  s-01工程数量表.dwg | 101.43K |

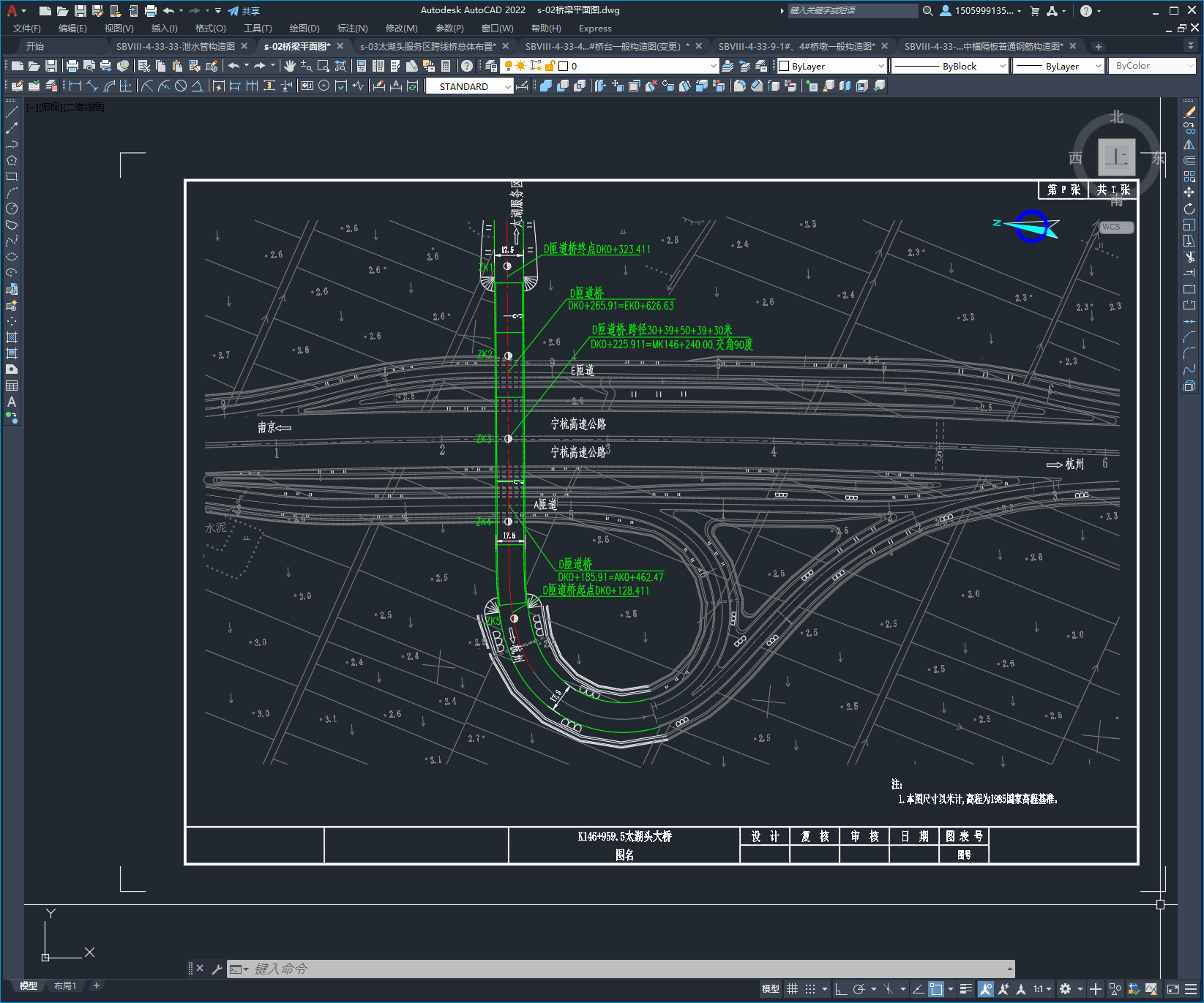

| 2 | s-02桥梁平面图.dwg | 419.47K |

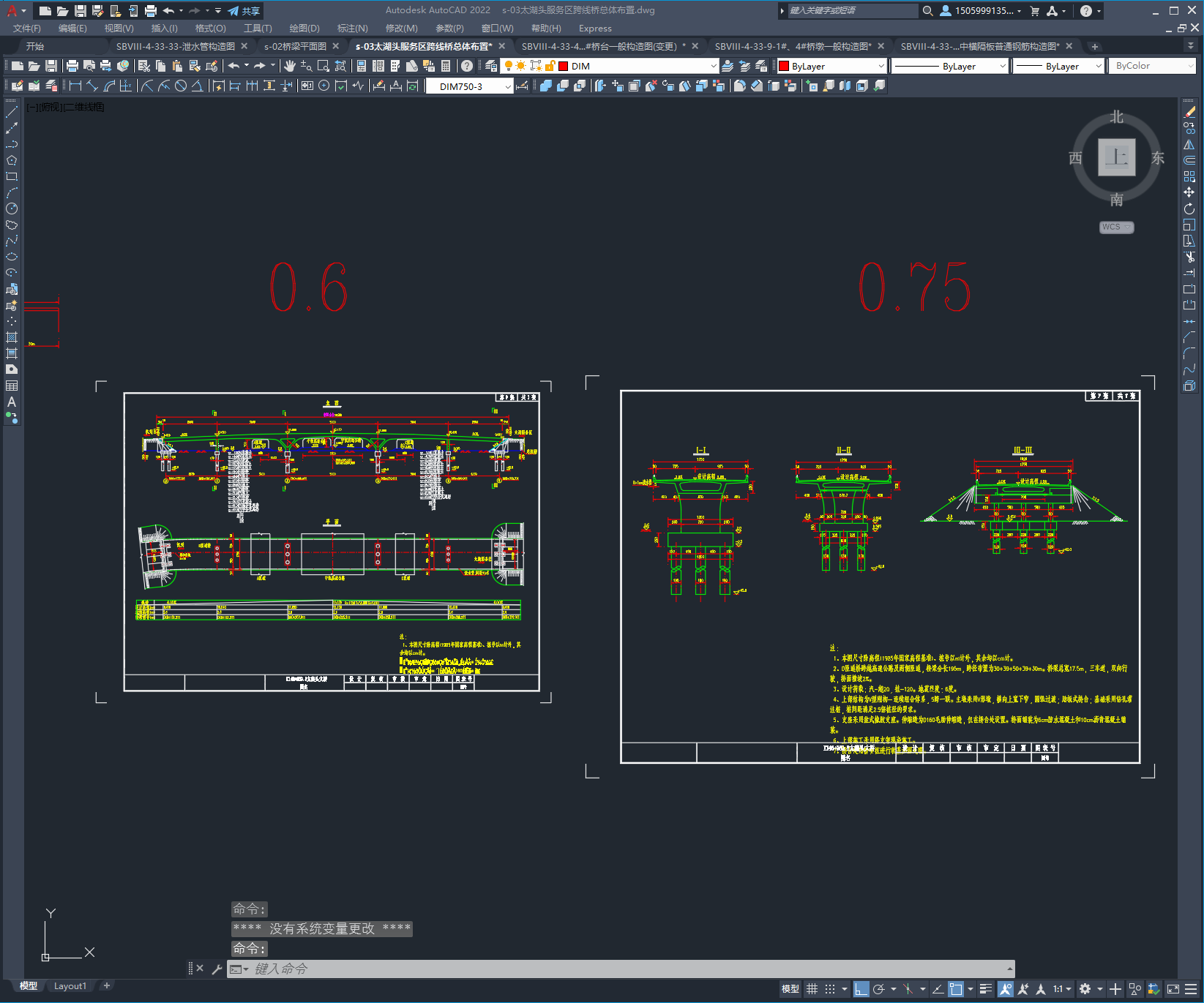

| 3 | s-03太湖头服务区跨线桥总体布置.dwg | 323.76K |
| 4 | s-19工程地质剖面图.dwg | 298.26K |
| 5 | S-20桩位坐标图.dwg | 147.13K |
| 6 | SBVIII-4-33-10-1、4桥墩墩身普通钢筋布置图.dwg | 541.91K |
| 7 | SBVIII-4-33-11-1、4桥墩承台普通钢筋布置图.dwg | 181.46K |
| 8 | SBVIII-4-33-12-1、4桥墩钻孔桩钢筋布置图.dwg | 132.54K |
| 9 | SBVIII-4-33-13-2、3桥墩一般构造图.dwg | 171.81K |
| 10 | SBVIII-4-33-14-2、3桥墩墩身普通钢筋布置图.dwg | 960.54K |
| 11 | SBVIII-4-33-15-2、3桥墩墩座普通钢筋布置图.dwg | 215.24K |
| 12 | SBVIII-4-33-16-2、3墩承台普通钢筋布置图.dwg | 247.79K |
| 13 | SBVIII-4-33-17-2、3桥墩孔桩普通钢筋布置图.dwg | 154.57K |
| 14 | SBVIII-4-33-20箱梁一般构造图.dwg | 1.38M |
| 15 | SBVIII-4-33-21箱梁纵向预应力钢筋构造图.dwg | 1.09M |
| 16 | SBVIII-4-33-22箱梁底板预应力钢筋构造图.dwg | 212.60K |
| 17 | SBVIII-4-33-23箱梁横向预应力钢筋构造图.dwg | 93.25K |
| 18 | SBVIII-4-33-24箱梁普通钢筋构造图.dwg | 3.92M |
| 19 | SBVIII-4-33-25-0、5台端横梁普通钢筋构造图.dwg | 219.76K |
| 20 | SBVIII-4-33-26-1、4墩中横梁预应力钢筋构造图.dwg | 99.12K |
| 21 | SBVIII-4-33-27-1、4墩中横梁普通钢筋构造图.dwg | 136.05K |
| 22 | SBVIII-4-33-28-2、3墩墩顶横隔板普通钢筋构造图.dwg | 161.60K |

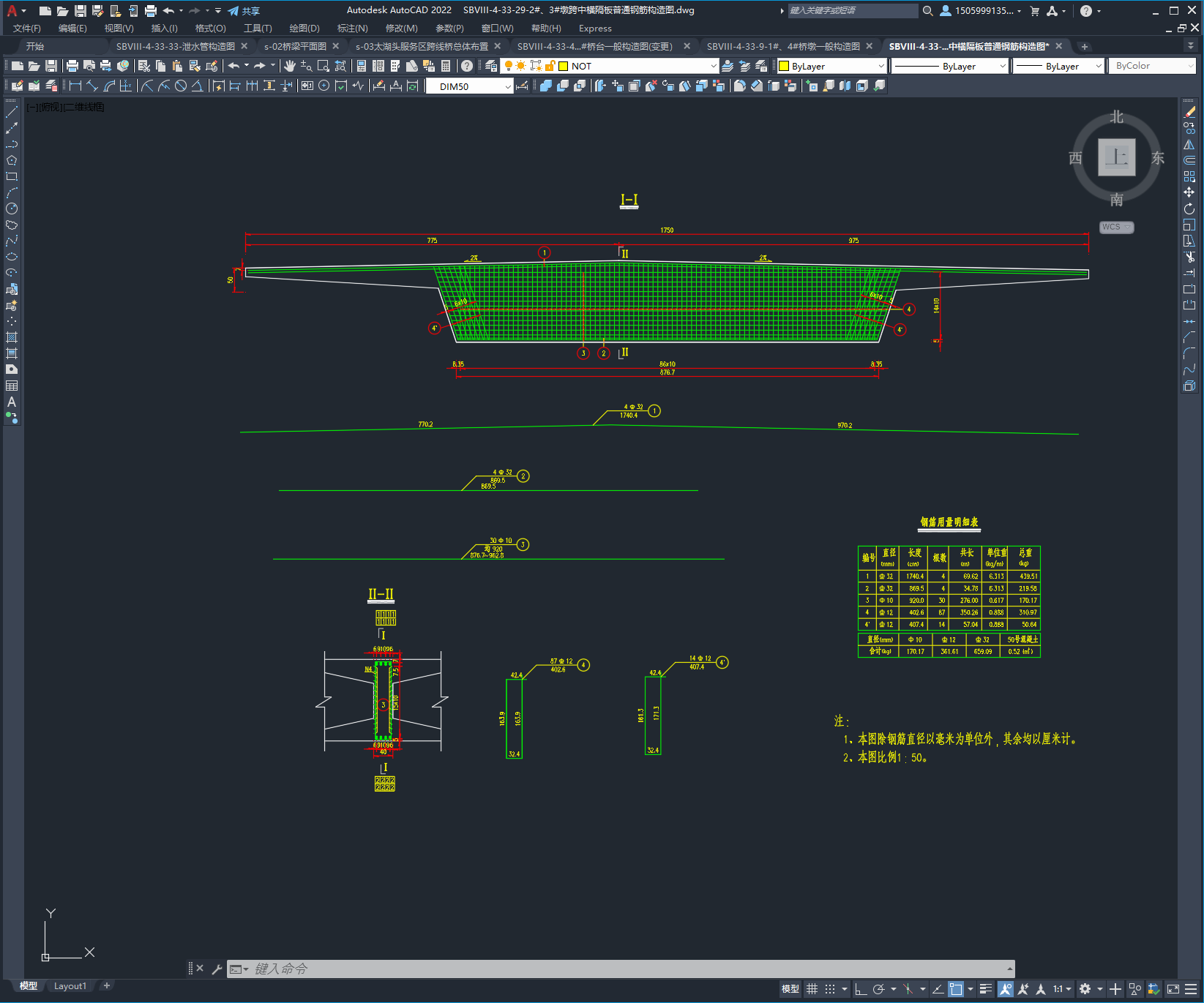

| 23 | SBVIII-4-33-29-2、3墩跨中横隔板普通钢筋构造图.dwg | 103.25K |
| 24 | SBVIII-4-33-30支座布置及构造图.dwg | 110.16K |

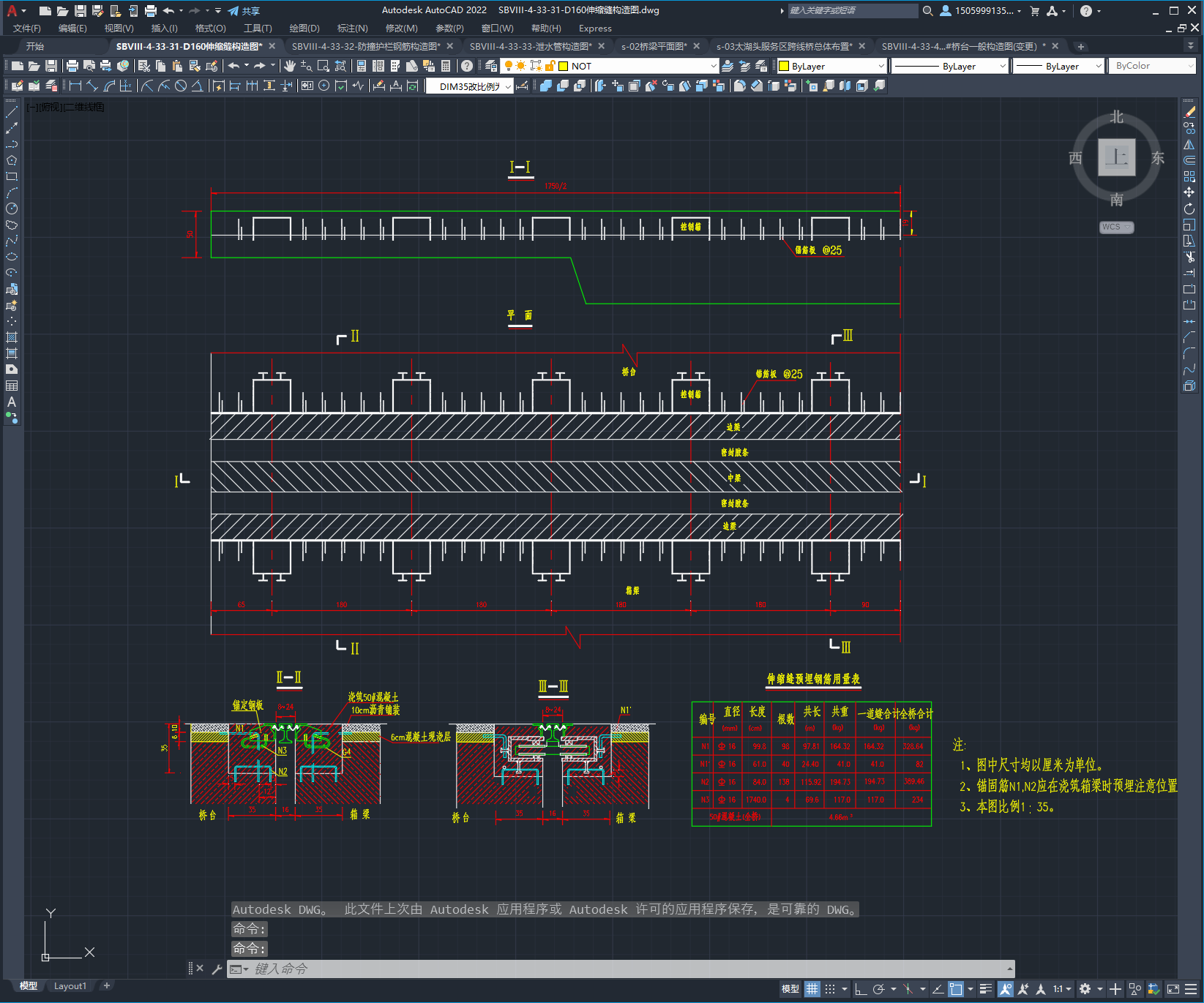

| 25 | SBVIII-4-33-31-D160伸缩缝构造图.dwg | 148.95K |
| 26 | SBVIII-4-33-32-防撞护栏钢筋构造图.dwg | 246.47K |

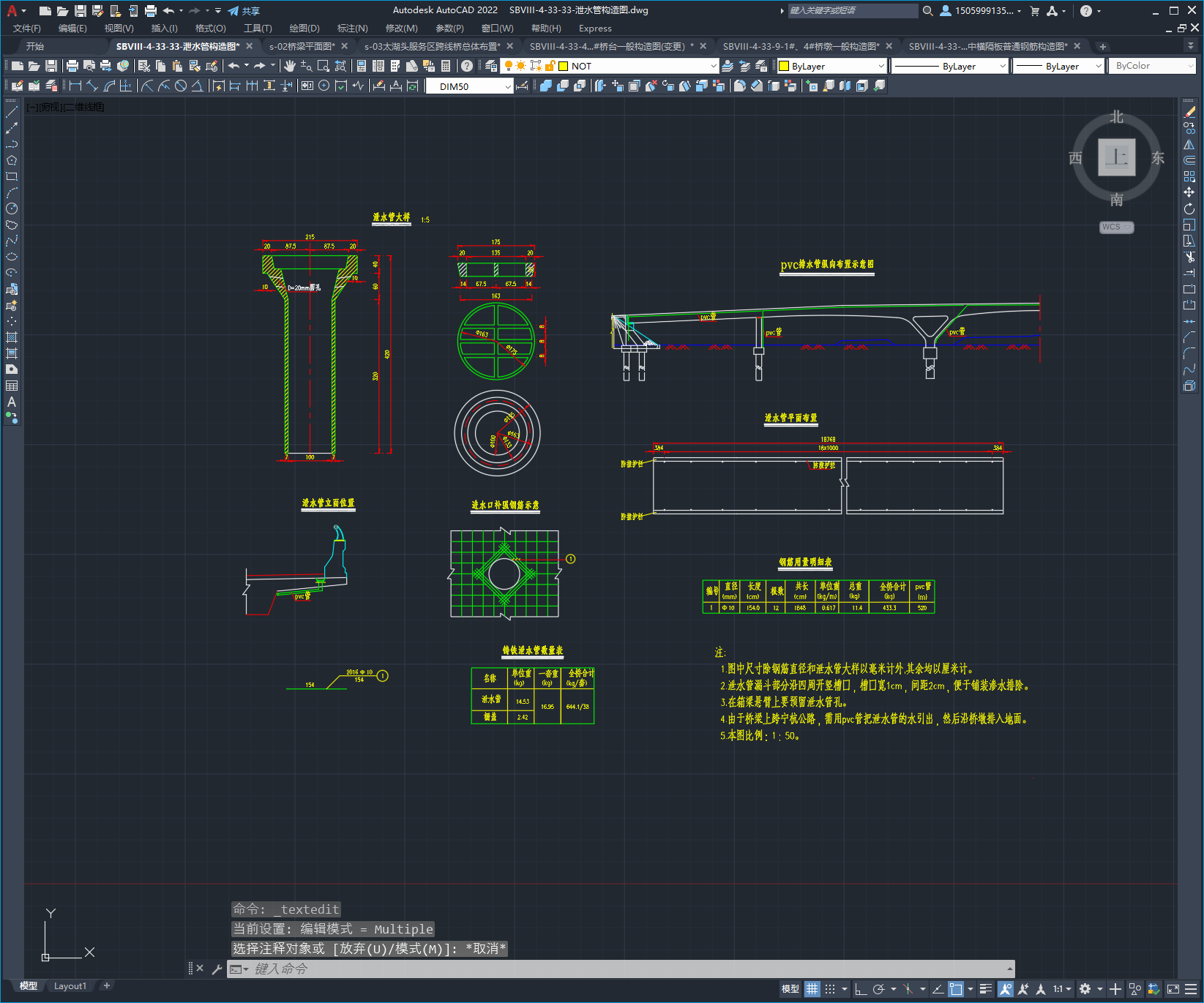

| 27 | SBVIII-4-33-33-泄水管构造图.dwg | 120.19K |
| 28 | SBVIII-4-33-34锥坡构造图.dwg | 167.05K |
| 29 | SBVIII-4-33-35桥头搭板钢筋构造图.dwg | 165.37K |

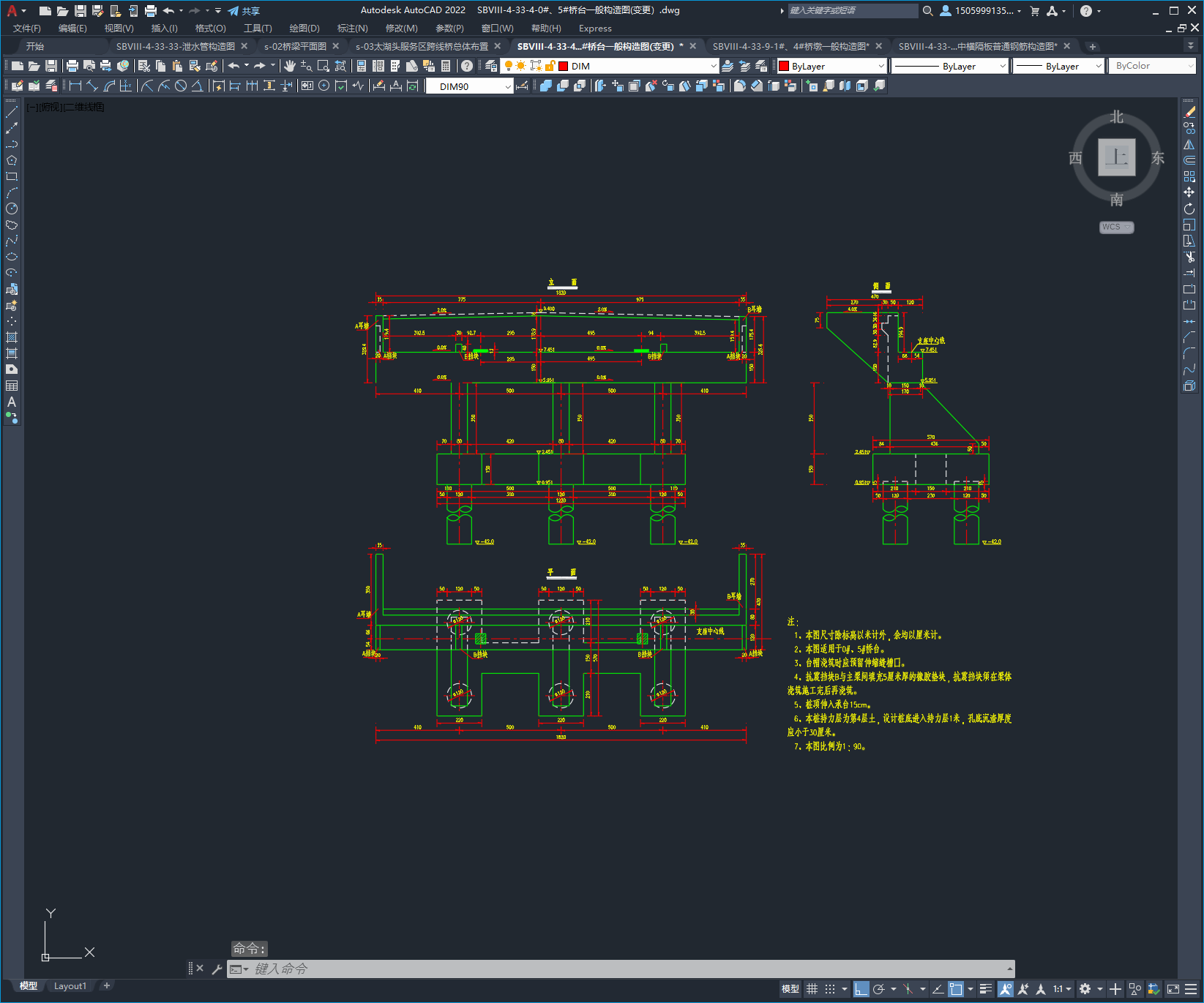

| 30 | SBVIII-4-33-4-0、5桥台一般构造图变更）.dwg | 176.95K |
| 31 | SBVIII-4-33-5-0、5台帽普通钢筋布置图变更）.dwg | 533.08K |
| 32 | SBVIII-4-33-6-0、5桥台肋板普通钢筋布置图.dwg | 152.68K |
| 33 | SBVIII-4-33-7-0、5桥台承台普通钢筋构造图.dwg | 181.23K |
| 34 | SBVIII-4-33-8-0、5桥台钻孔桩普通钢筋布置图.dwg | 151.77K |

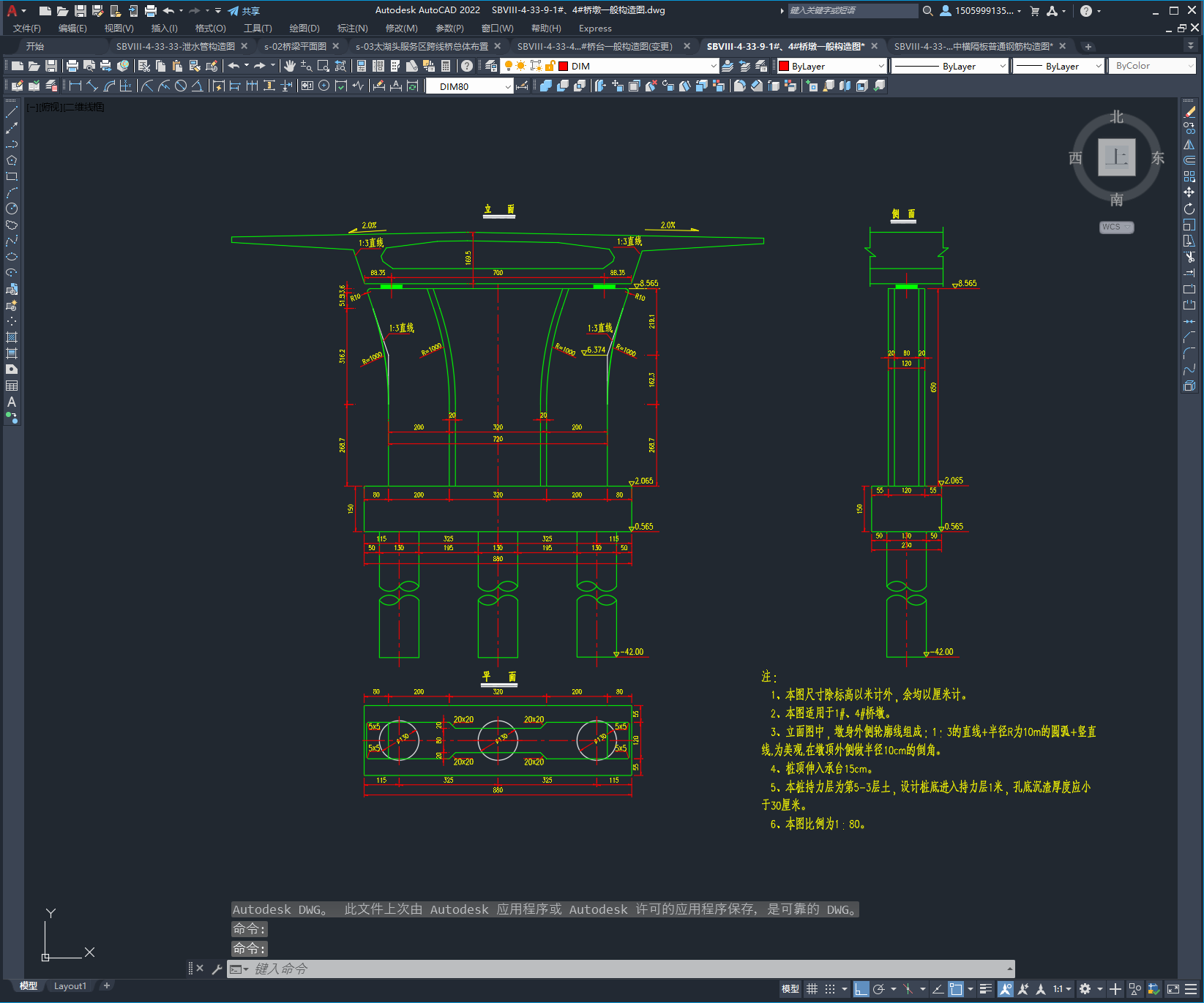

| 35 | SBVIII-4-33-9-1、4桥墩一般构造图.dwg | 446.15K |
| 36 | TK.dwg | 30.50K |
| 37 |  xx服务区互通D匝道桥目录.doc | 104.00K |
| 38 | 施工图总说明.doc | 74.50K |
