2.0 技术标准 2.1 设计荷载：城 –A级； 2.2 桥面宽度：3m人行道＋5m非机动车道+5.5m机非分隔带+11.5m机动车道+10m中央分隔带+11.5m机动车道+5.5m机非分隔带+5m非机动车道＋3m人行道＝60m，横坡为1.5%； 2.3 地震烈度：基本烈度8度； 2.4 机动车道设计时速：40km/h； 2.5 跨径布置：5×20m； 2.6 桥面铺装： 6cm粗粒式沥青砼（AC－25）+4cm细粒式沥青砼（AC－13）。
某市政悬索桥初步设计和施工图设计
图纸描述
2.0 技术标准 2.1 设计荷载：城 –A级； 2.2 桥面宽度：3m人行道＋5m非机动车道+5.5m机非分隔带+11.5m机动车道+10m中央分隔带+11.5m机动车道+5.5m机非分隔带+5m非机动车道＋3m人行道＝60m，横坡为1.5%； 2.3 地震烈度：基本烈度8度； 2.4 机动车道设计时速：40km/h； 2.5 跨径布置：5×20m； 2.6 桥面铺装： 6cm粗粒式沥青砼（AC－25）+4cm细粒式沥青砼（AC－13）。
下载需要90金币
立即下载 收藏
图纸信息
作者
郑稼
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  02扉页.doc | 30.00K |
| 2 |  C1-1方案（一）─全桥工程数量表.dwg | 154.07K |
| 3 | C1-2方案（一）─桥位平面图.dwg | 405.25K |
| 4 | C1-3方案（一）─桥型布置图.dwg | 153.15K |
| 5 | C1-4方案（一）─连续箱梁一般构造图.dwg | 129.22K |
| 6 | C1-5方案（一）─桥墩一般构造图.dwg | 98.93K |
| 7 | C1-6方案（一）─桥台一般构造图.dwg | 108.74K |
| 8 | C1-7方案（一）─连续梁钢束纵断面布置图.dwg | 91.60K |
| 9 | C1-8方案（一）─连续梁横断面布置图.dwg | 237.85K |
| 10 | C2-1方案（二）─全桥工程数量表.dwg | 232.39K |
| 11 | C2-2方案二-桥位平面图.dwg | 4.42M |
| 12 | C2-3方案二-桥型布置图.dwg | 205.57K |
| 13 | C2-4方案二-组合箱梁一般构造图.dwg | 375.77K |
| 14 | C2-5方案二-桥墩一般构造图.dwg | 96.69K |
| 15 | C2-6方案二-桥台一般构造图.dwg | 103.44K |
| 16 | 封面.doc | 24.00K |
| 17 | 总目录.doc | 130.50K |
| 18 | 总说明书.doc | 617.00K |
| 19 | S-01说明.doc | 53.50K |
| 20 |  S-02全桥工程数量表.xls | 646.50K |
| 21 | S-02全桥工程数量表1.dwg | 242.61K |
| 22 | S-03桥位平面图.dwg | 218.97K |

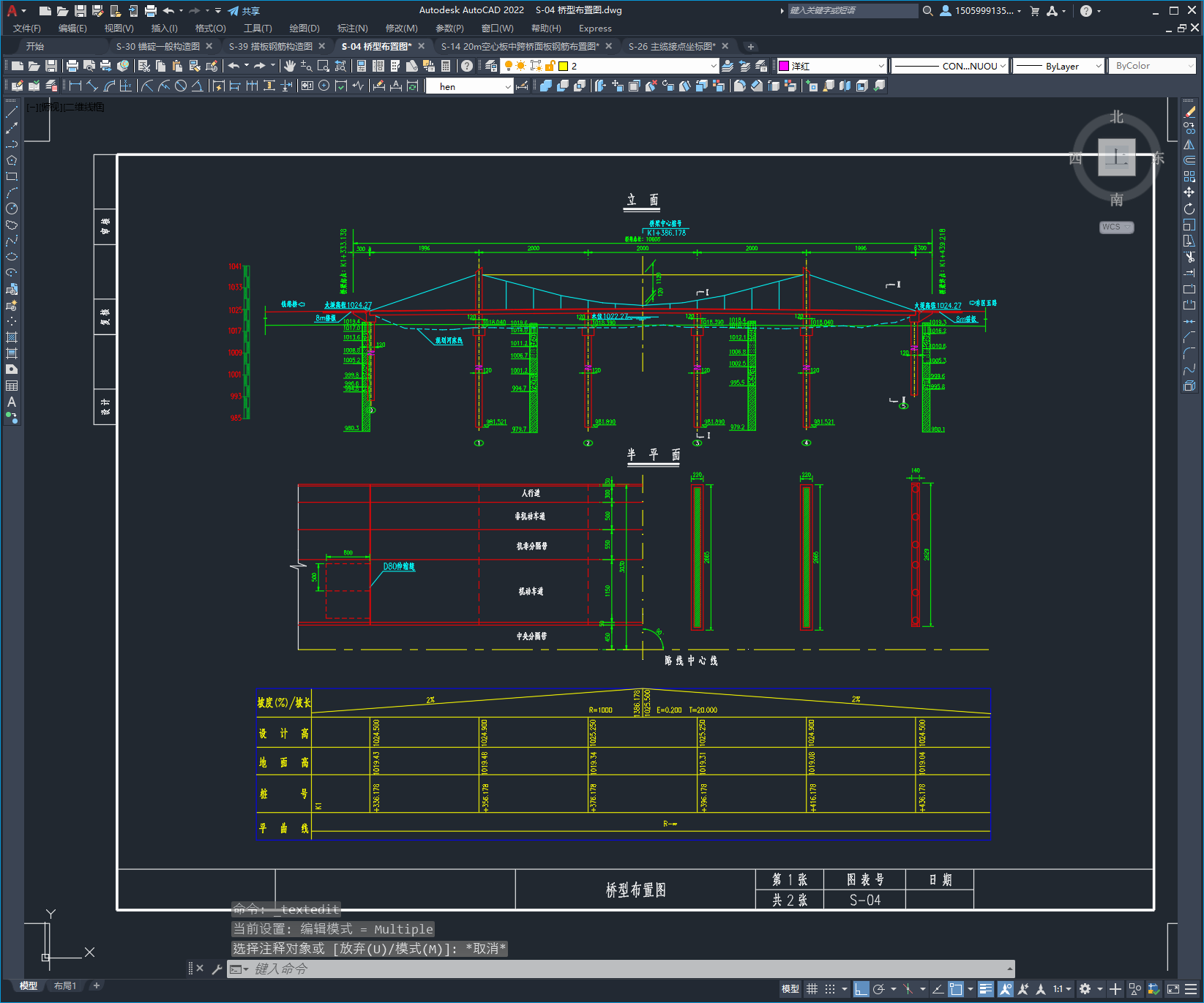

| 23 | S-04桥型布置图.dwg | 349.48K |
| 24 | S-05空心板横断面布置图.dwg | 161.74K |
| 25 | S-06空心板一般构造图.dwg | 232.12K |
| 26 | S-0720m空心板预应力钢束布置图.dwg | 193.16K |
| 27 | S-0820m空心板钢束定位钢筋网布置图.dwg | 139.80K |
| 28 | S-0920m空心板中板普通钢筋布置图.dwg | 420.49K |
| 29 | S-1020m空心板边板普通钢筋布置图.dwg | 459.34K |
| 30 | S-1120m空心板梁端加强钢筋布置图.dwg | 169.55K |
| 31 | S-1220m空心板边跨封锚段一般构造图.dwg | 161.88K |
| 32 | S-1320m空心板边跨封锚段钢筋布置图.dwg | 236.39K |
| 33 | S-1420m空心板中跨桥面板钢筋布置图.dwg | 100.38K |
| 34 | S-1520m空心板边跨桥面板钢筋布置图.dwg | 93.82K |
| 35 | S-1620m空心板现浇连续段钢筋布置图.dwg | 158.69K |
| 36 | S-17桥墩一般构造图.dwg | 171.65K |
| 37 | S-18墩身钢筋构造图.dwg | 204.99K |
| 38 | S-19承台钢筋布置图.dwg | 260.09K |
| 39 | S-20桥墩桩基.dwg | 136.27K |
| 40 | S-21桥台一般构造图.dwg | 153.64K |
| 41 | S-22桥台台帽钢筋构造图.dwg | 164.95K |
| 42 | S-23耳、背墙及挡块钢筋构造图.dwg | 248.21K |
| 43 | S-24桥台桩基钢筋构造.dwg | 72.19K |
| 44 | S-25桩基平面布置图.dwg | 88.21K |

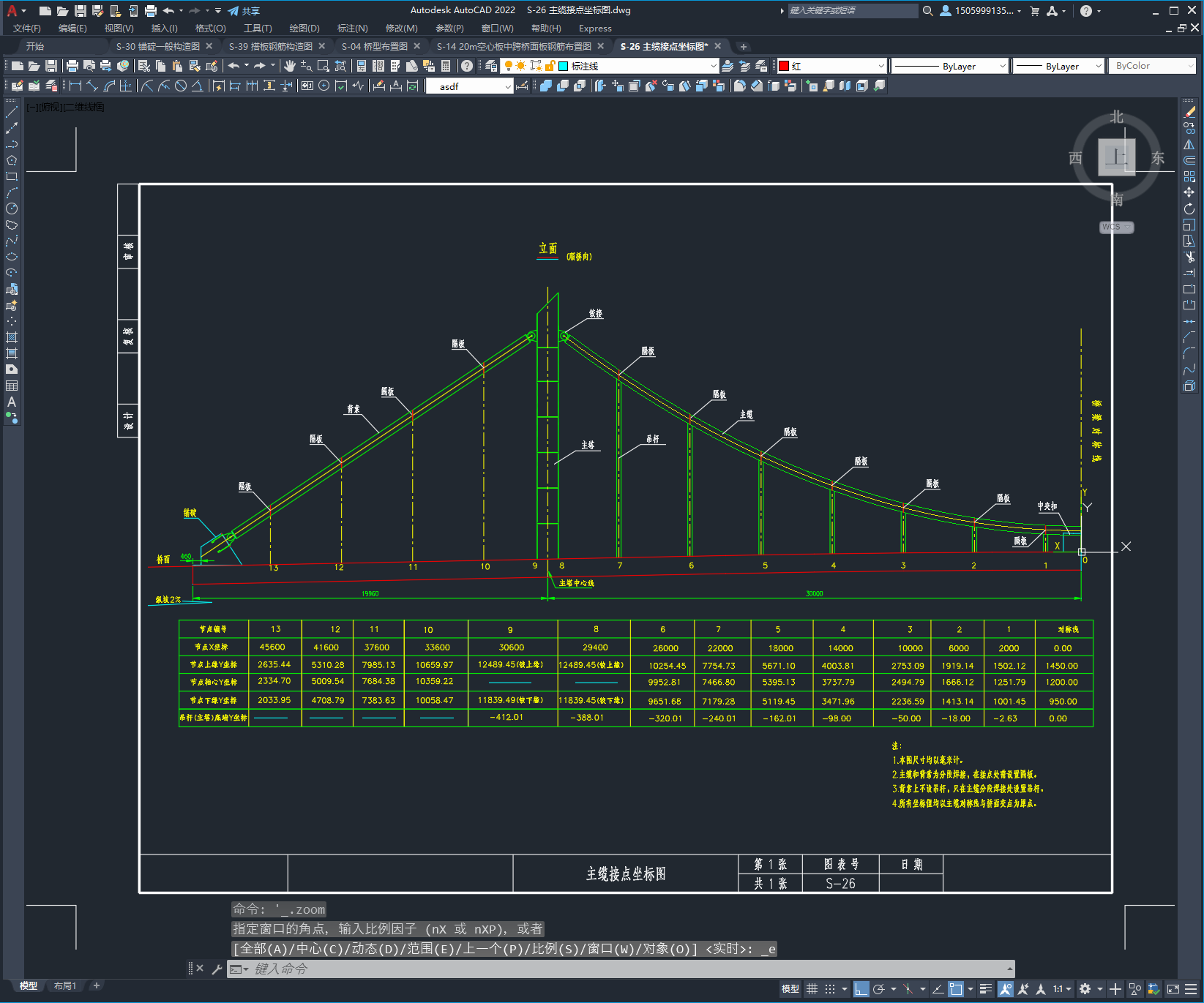

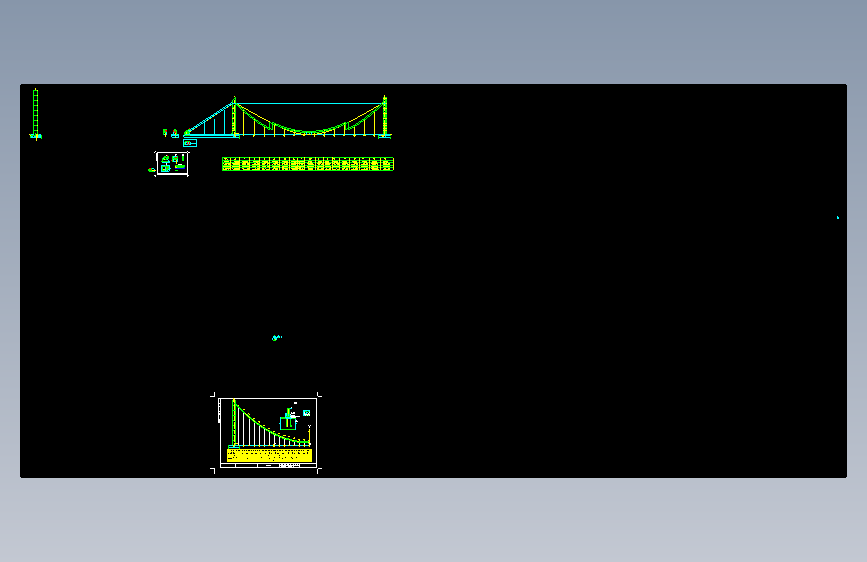

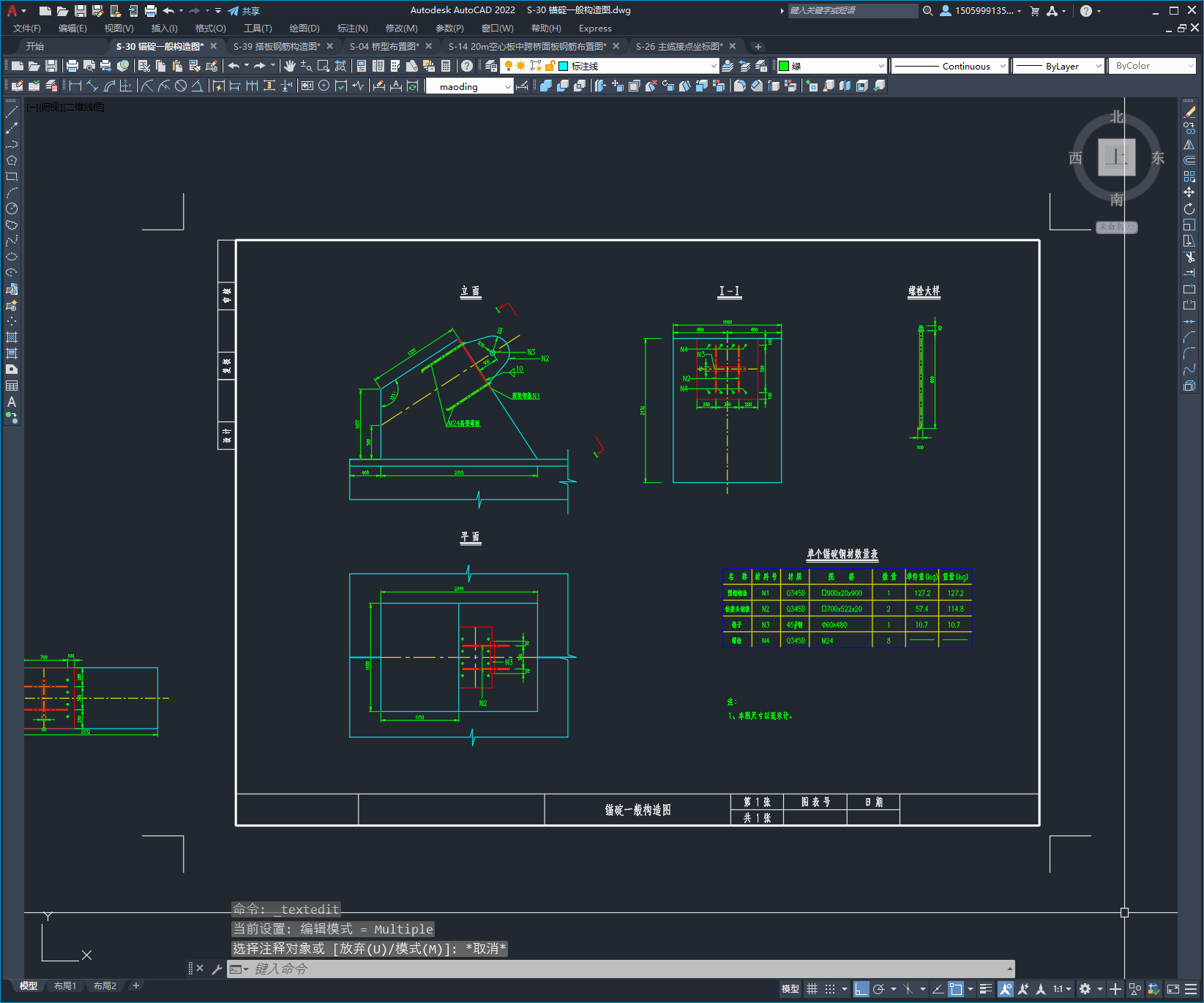

| 45 | S-26主缆接点坐标图.dwg | 749.59K |
| 46 | S-27主塔.dwg | 265.67K |
| 47 | S-28吊杆与桥面主缆连接构造.dwg | 210.38K |
| 48 | S-29铰接接头构造图.dwg | 77.04K |
| 49 | S-30锚碇一般构造图.dwg | 2.28M |
| 50 | S-31锚碇钢筋图.dwg | 153.71K |
| 51 | S-32主桥上部结构施工流程图.dwg | 77.94K |
| 52 | S-33墙式护栏钢筋构造图.dwg | 148.51K |
| 53 | S-34栏杆布置图.dwg | 171.80K |
| 54 | S-35人行道.dwg | 129.55K |
| 55 | S-36D80伸缩缝安装图.dwg | 116.83K |
| 56 | S-37支座构造图.dwg | 64.14K |
| 57 | S-38搭板一般构造图.dwg | 84.44K |

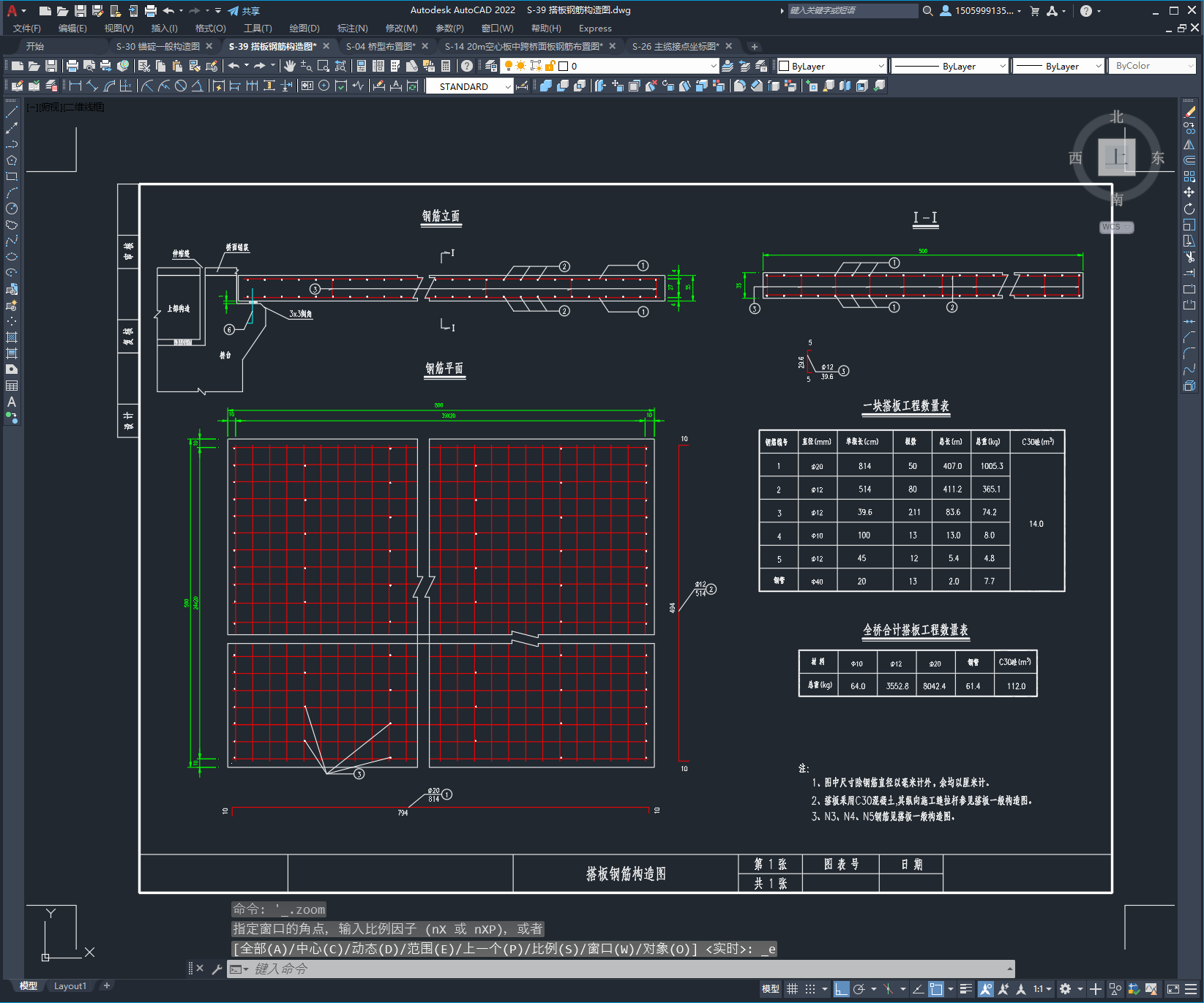

| 58 | S-39搭板钢筋构造图.dwg | 86.49K |
| 59 | S-40桥面排水设计图.dwg | 64.97K |
| 60 | tk.dwg | 55.77K |
| 61 | 墩顶标高计算.xls | 27.50K |
| 62 | 封面.DOC | 26.00K |
| 63 | 总目录.doc | 141.50K |
| 64 | 扉页.doc | 30.00K |
| 65 | 桥台标高计算.xls | 27.50K |
