1． 设计荷载： 汽-20，挂-100，人群荷载集度4.0KN/m2。 2． 设计行车速度： V=50km/h。 3． 桥面宽度： 桥面总宽40m：15m行车道+2×3.75m分隔带+2×5m非机动车道+2×3.75m人行道；跨中桥面宽度增加到52m。 4． 桥面纵坡： 桥面纵坡南北两侧均为1.2%，变坡点设在桥梁跨中，竖曲线半径为R=3000M。 5． 桥面横坡： 行车道双向、非机动车道单向，横坡均为1.5%，人行道横坡向内侧2%； 6． 通航标准： 本桥所跨河道通航标准为七级航道，梁底标高为7.198m（黄海标高）。 7． 设计洪水频率：
1-70m斜靠拱桥工程施工图设计
图纸描述
1． 设计荷载： 汽-20，挂-100，人群荷载集度4.0KN/m2。 2． 设计行车速度： V=50km/h。 3． 桥面宽度： 桥面总宽40m：15m行车道+2×3.75m分隔带+2×5m非机动车道+2×3.75m人行道；跨中桥面宽度增加到52m。 4． 桥面纵坡： 桥面纵坡南北两侧均为1.2%，变坡点设在桥梁跨中，竖曲线半径为R=3000M。 5． 桥面横坡： 行车道双向、非机动车道单向，横坡均为1.5%，人行道横坡向内侧2%； 6． 通航标准： 本桥所跨河道通航标准为七级航道，梁底标高为7.198m（黄海标高）。 7． 设计洪水频率：
下载需要200金币
立即下载 收藏
图纸信息
作者
漆雕眶
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1-工程数量表.dwg | 69.70K |
| 2 | 10-B拱脚一般构造图.dwg | 76.67K |
| 3 | 12-B拱脚钢筋构造图.dwg | 86.29K |

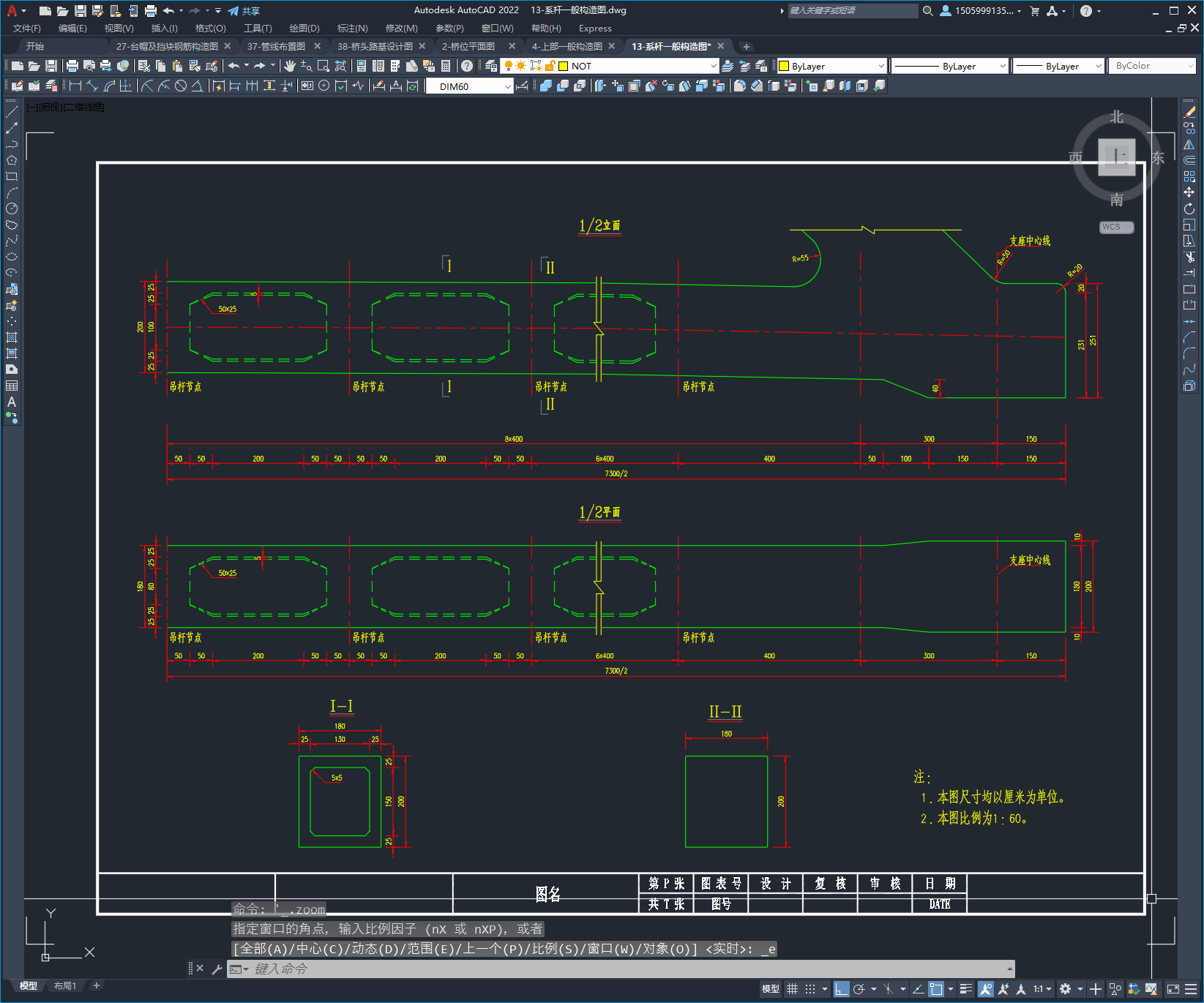

| 4 | 13-系杆一般构造图.dwg | 105.14K |
| 5 | 15-系杆普通钢筋构造图.dwg | 206.43K |
| 6 | 16-中横梁一般构造图.dwg | 106.32K |
| 7 | 19-端横梁一般构造图.dwg | 82.44K |

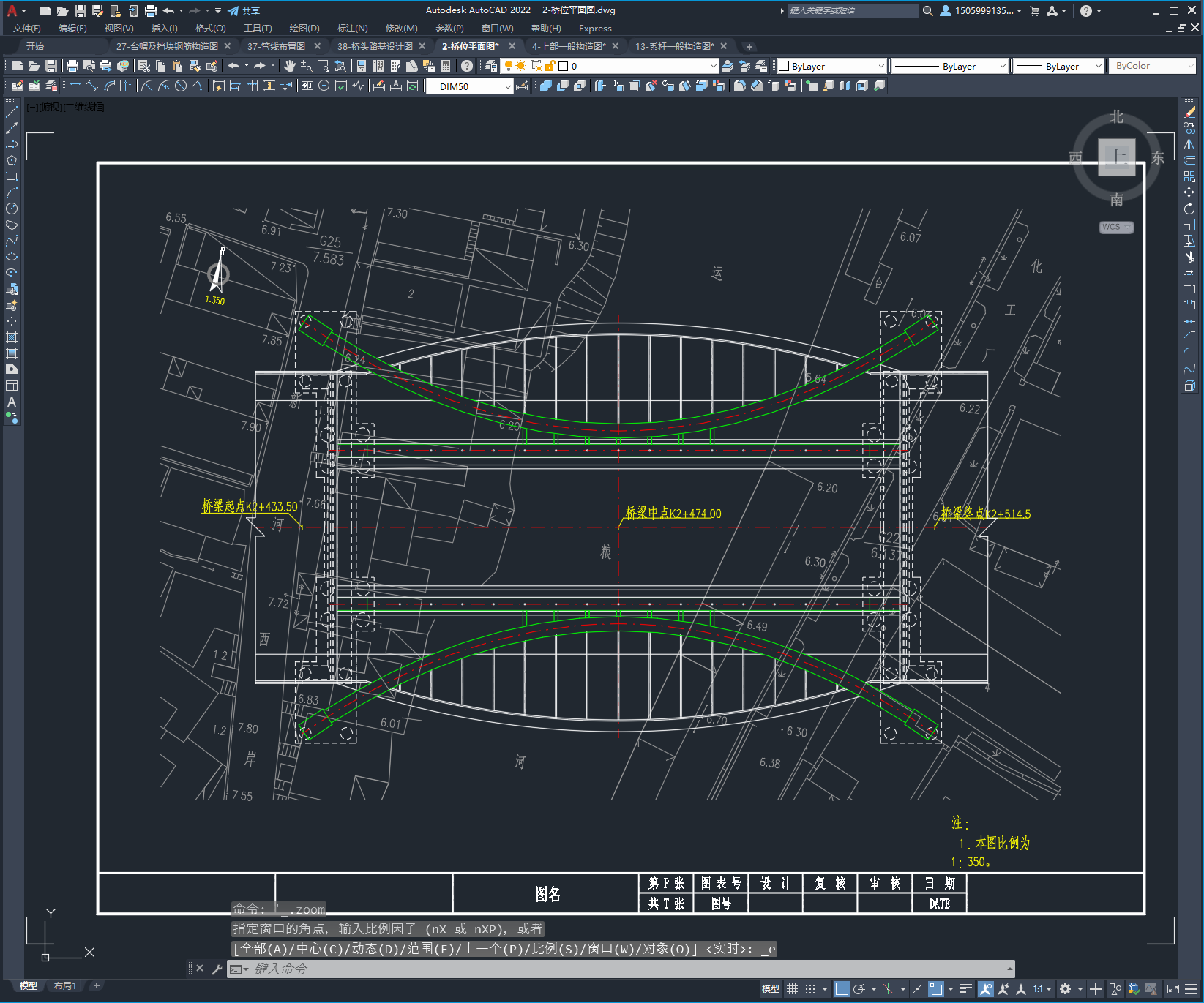

| 8 | 2-桥位平面图.dwg | 147.06K |
| 9 | 2-桥位平面图new.dwg | 169.34K |
| 10 | 21-端横梁普通钢筋构造图.dwg | 238.28K |
| 11 | 24-行车道板钢筋构造图.dwg | 525.34K |
| 12 | 25-桥面现浇层钢筋构造图.dwg | 107.43K |
| 13 | 26-桥台一般构造图.dwg | 122.49K |

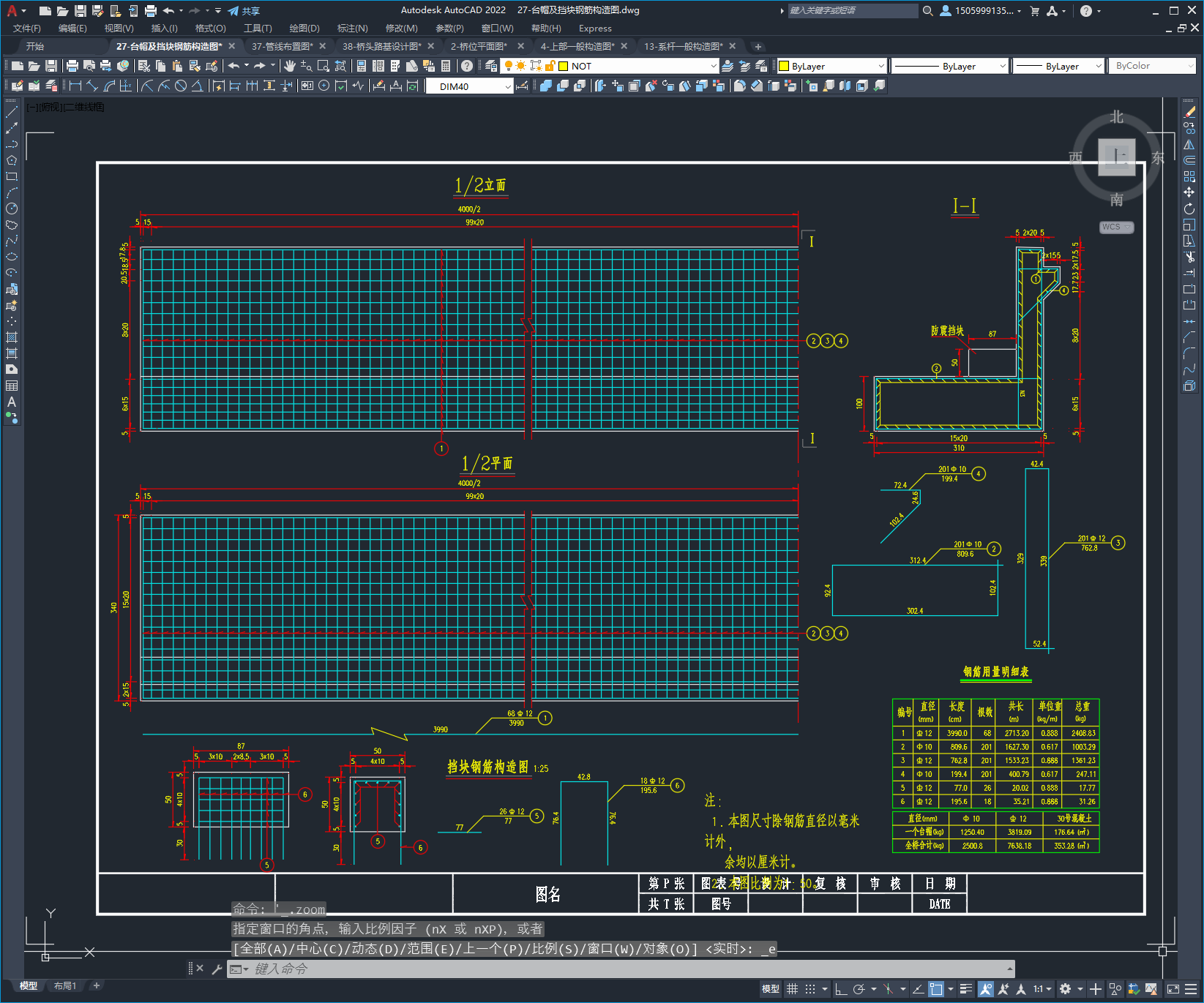

| 14 | 27-台帽及挡块钢筋构造图.dwg | 138.75K |
| 15 | 28-承台钢筋构造图.dwg | 157.24K |
| 16 | 29-桥台钻孔桩.dwg | 191.90K |
| 17 | 3-总体布置图.dwg | 164.86K |
| 18 | 30-人行道构造图.dwg | 209.24K |
| 19 | 31-防撞护栏钢筋构造图.dwg | 219.29K |
| 20 | 32-栏杆构造图.dwg | 120.48K |
| 21 | 33-搭板钢筋构造图.dwg | 129.38K |
| 22 | 34-伸缩缝构造图.dwg | 138.37K |
| 23 | 35-泄水管.dwg | 101.55K |
| 24 | 36-支座构造图.dwg | 114.98K |

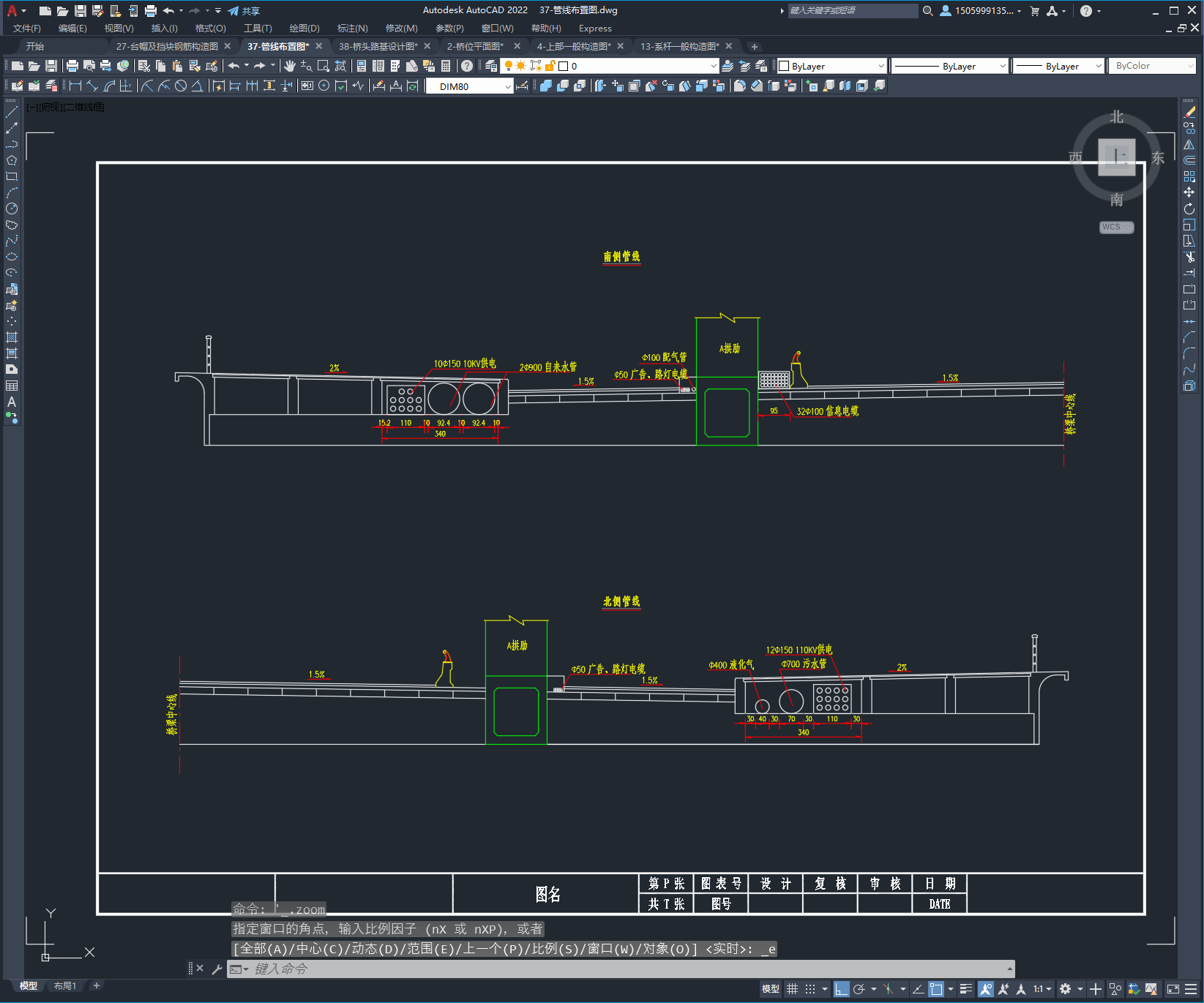

| 25 | 37-管线布置图.dwg | 75.65K |

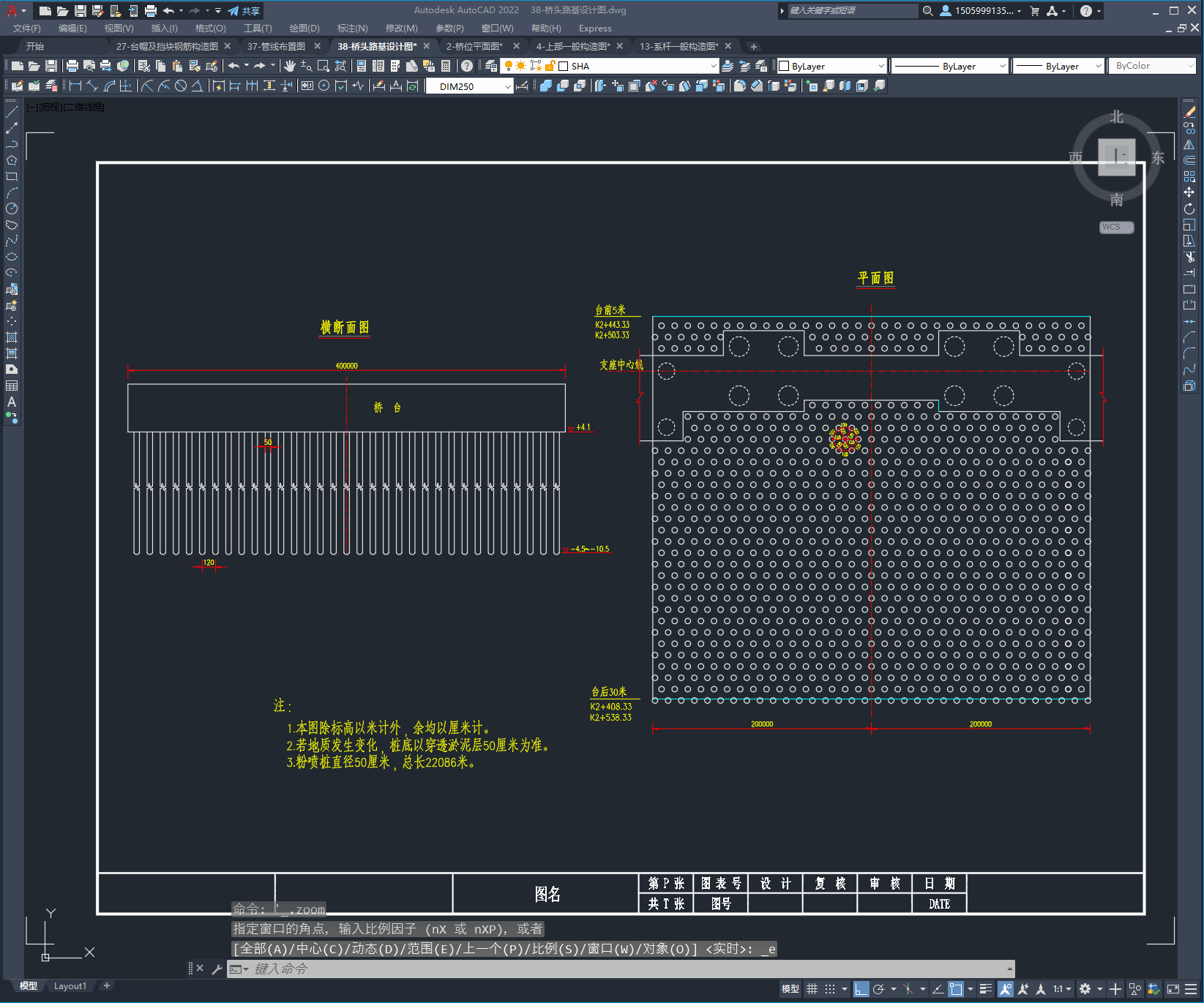

| 26 | 38-桥头路基设计图.dwg | 131.30K |
| 27 | 39-桩位布置图.dwg | 44.65K |
| 28 | 39-桩位布置图new.dwg | 62.87K |

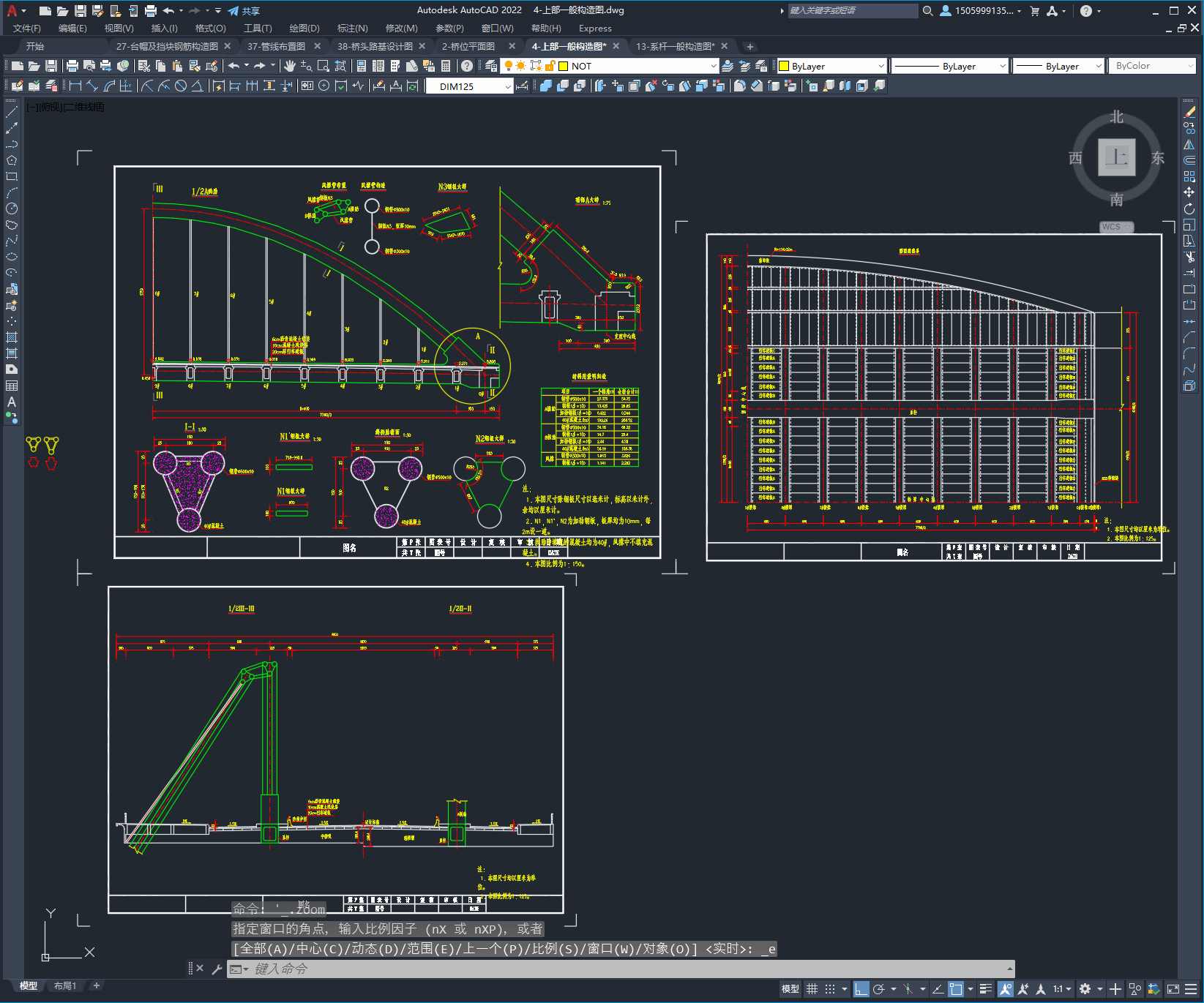

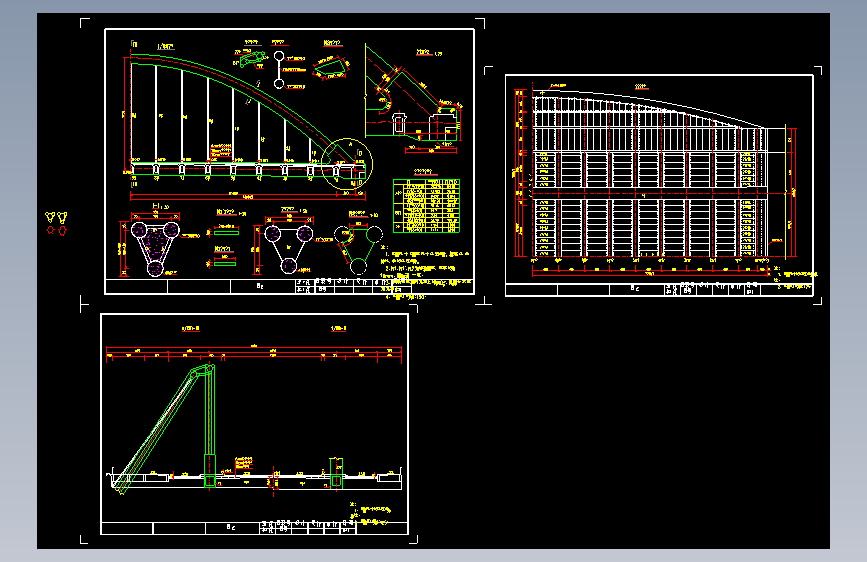

| 29 | 4-上部一般构造图.dwg | 226.42K |
| 30 | 5-A拱肋坐标表.dwg | 69.37K |
| 31 | 8-A拱脚普通钢筋构造图.dwg | 110.85K |
| 32 | 9-B拱肋坐标表.dwg | 75.37K |
| 33 |  封面.doc | 31.00K |
| 34 | 新河桥总说明.doc | 92.00K |
| 35 | 目录.doc | 57.00K |
