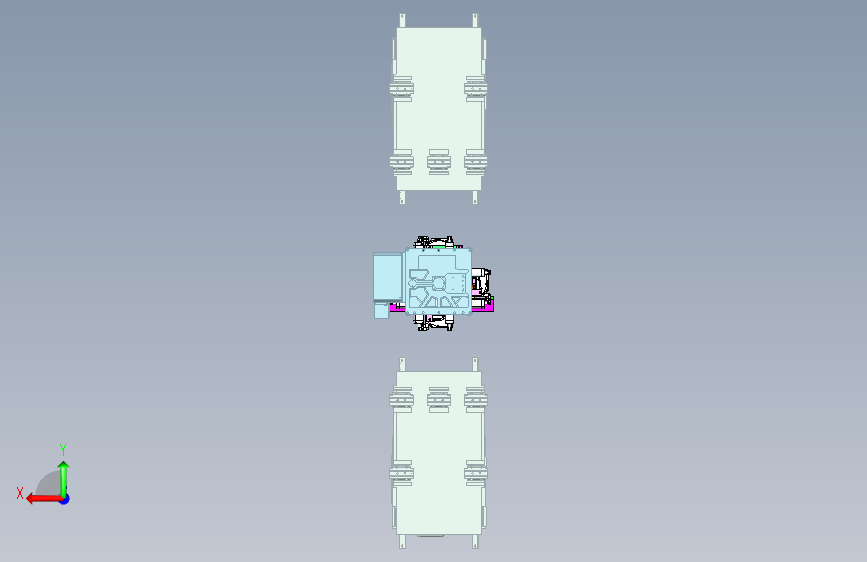

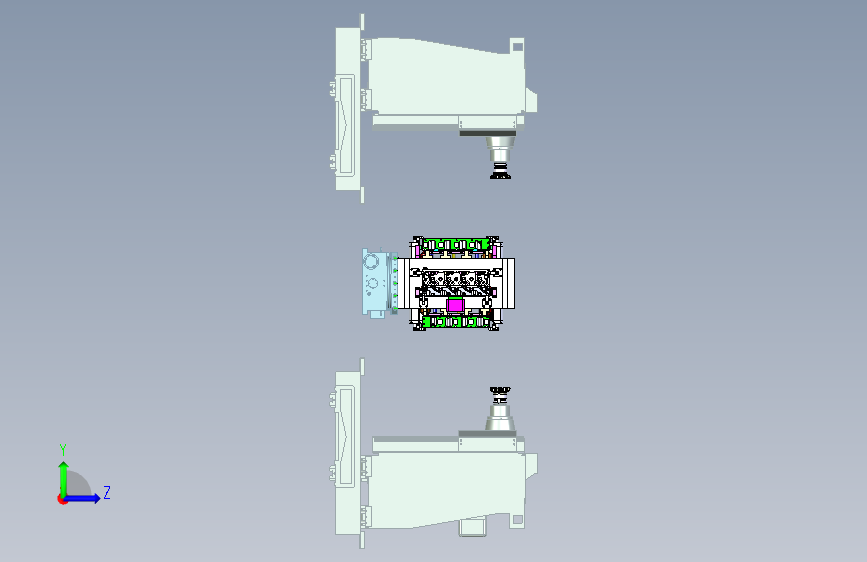

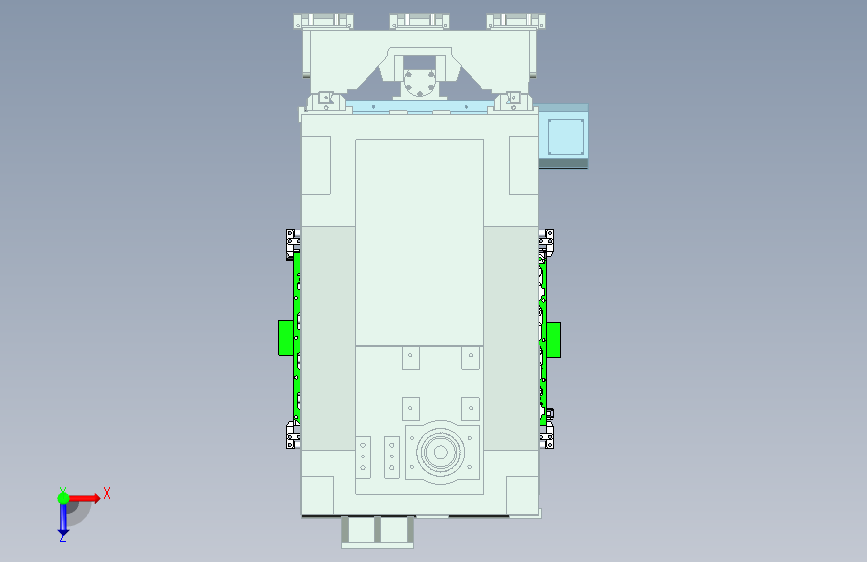

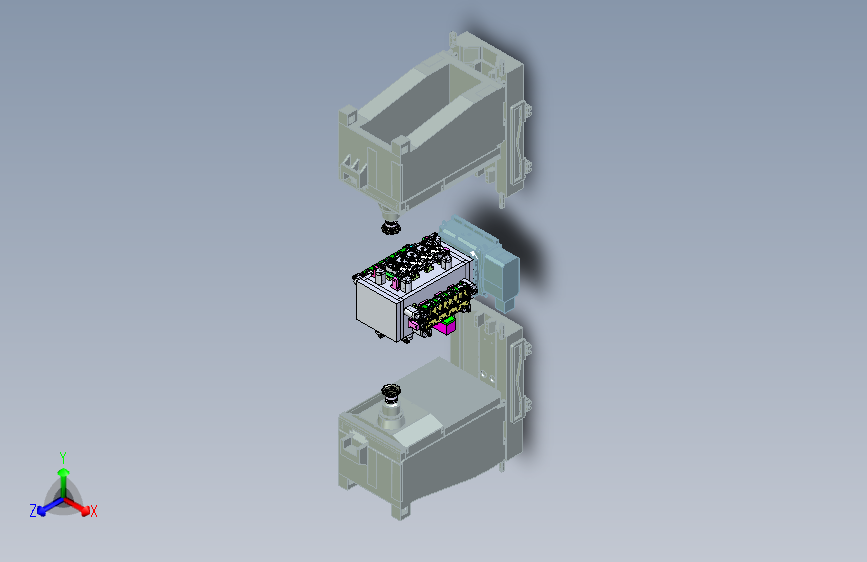

此图是发动机缸体的卧加夹具3D模型。用缸体上的2个活塞孔做销孔定位。一面2销，油缸压紧，底部用支撑油缸进行辅助支撑。上部采用液压缸压紧，夹具共计四个面，采用对面加工的方式，所以在效率上双倍的提高。图纸上传格式是XT。有兴趣的朋友，可下载学习研究。
发动机气缸盖双面镗卧加夹具
图纸描述
此图是发动机缸体的卧加夹具3D模型。用缸体上的2个活塞孔做销孔定位。一面2销，油缸压紧，底部用支撑油缸进行辅助支撑。上部采用液压缸压紧，夹具共计四个面，采用对面加工的方式，所以在效率上双倍的提高。图纸上传格式是XT。有兴趣的朋友，可下载学习研究。
下载需要65金币
立即下载 收藏
图纸信息
作者
AwesomeStar
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  发动机气缸盖双面镗卧加夹具.x_t | 25.60M |
