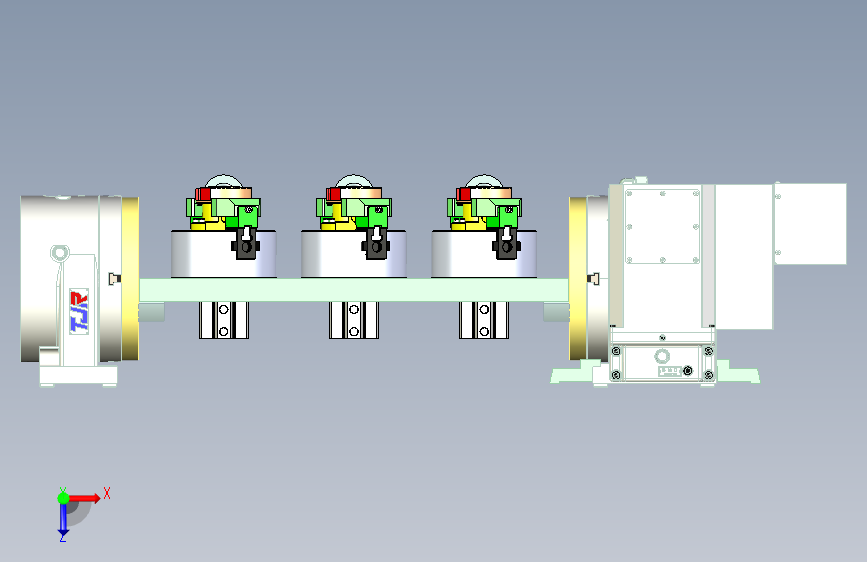

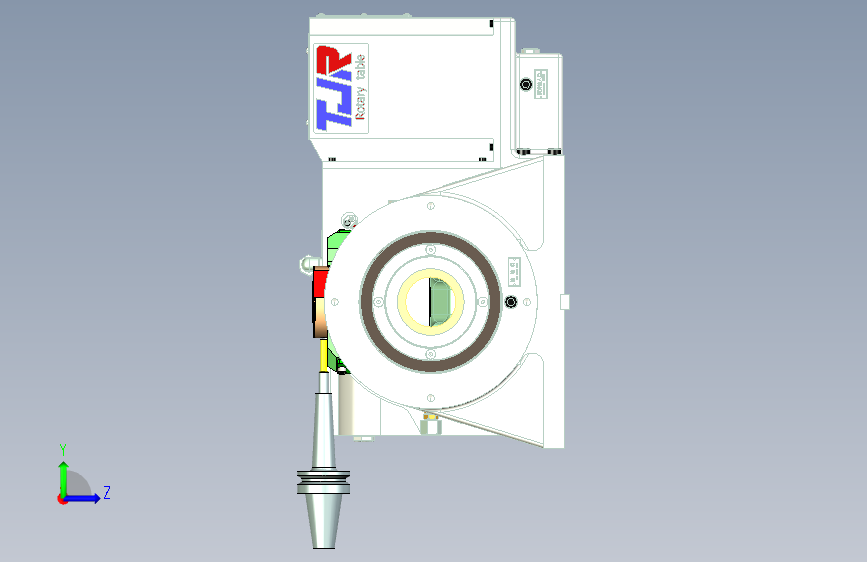

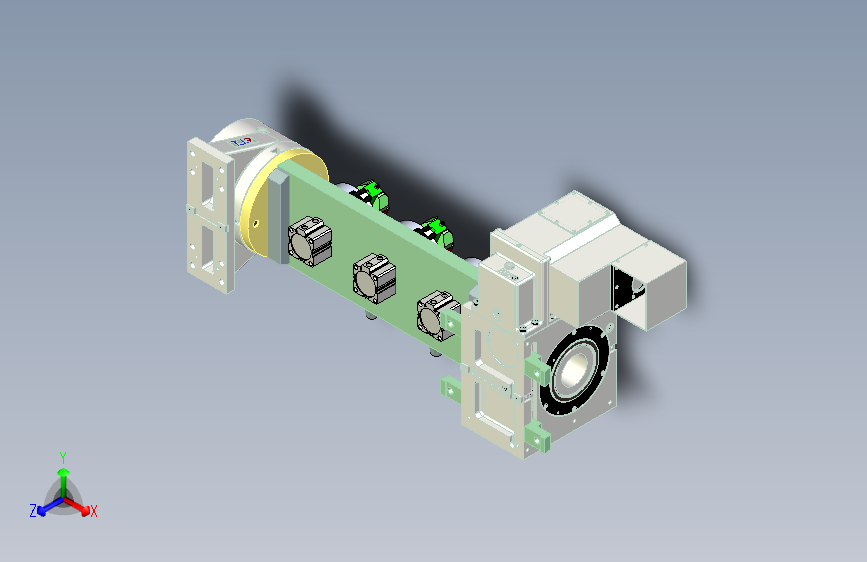

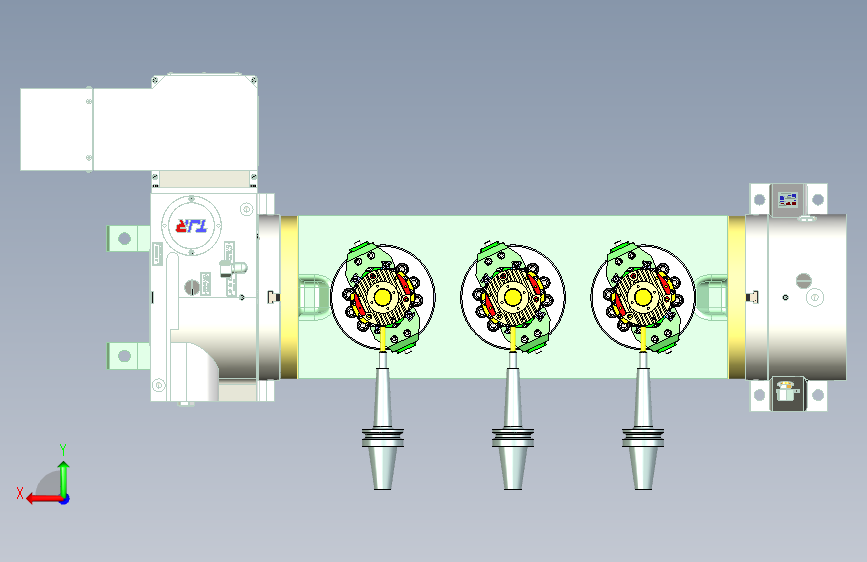

此图纸为电机机壳数控加工中心上使用的工装。采用两爪卡盘式夹紧，中间下拉采用气缸拉入，带动契型块，契型块带动卡爪运行，从而实现对产品外形的夹紧和放松动作，夹具整体钢结构，夹具公差较高，以此来保证每次重复夹紧的误差。
电机壳工装夹具
图纸描述
此图纸为电机机壳数控加工中心上使用的工装。采用两爪卡盘式夹紧，中间下拉采用气缸拉入，带动契型块，契型块带动卡爪运行，从而实现对产品外形的夹紧和放松动作，夹具整体钢结构，夹具公差较高，以此来保证每次重复夹紧的误差。
下载需要45金币
立即下载 收藏
图纸信息
作者
田剖
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  电机壳工装夹具.x_t | 16.95M |
