（1）实现功能：工件夹紧——工作台快进——工作台工进——工作台快退——工件松开的工作循环 （2）基本参数：工作台液压缸负载力10000N，工作台运动部件重力15000N，工作台快进、快退速度为0.083m/s，工作台工进速度为0.015m/s工作台液压缸快进行程320mm，工作台液压缸工进行程120mm，导轨面的静摩擦系数0.2，导轨面动摩擦系数0.1，工作台启动时间（加减速时间）0.1s：，液压缸机械效率为0.9，夹紧力F=7000N，夹紧行程26mm，夹紧时间0.9s。
铣床液压控制系统设计
图纸描述
（1）实现功能：工件夹紧——工作台快进——工作台工进——工作台快退——工件松开的工作循环 （2）基本参数：工作台液压缸负载力10000N，工作台运动部件重力15000N，工作台快进、快退速度为0.083m/s，工作台工进速度为0.015m/s工作台液压缸快进行程320mm，工作台液压缸工进行程120mm，导轨面的静摩擦系数0.2，导轨面动摩擦系数0.1，工作台启动时间（加减速时间）0.1s：，液压缸机械效率为0.9，夹紧力F=7000N，夹紧行程26mm，夹紧时间0.9s。
下载需要380金币
立即下载 收藏
图纸信息
作者
AwesomeJoker
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

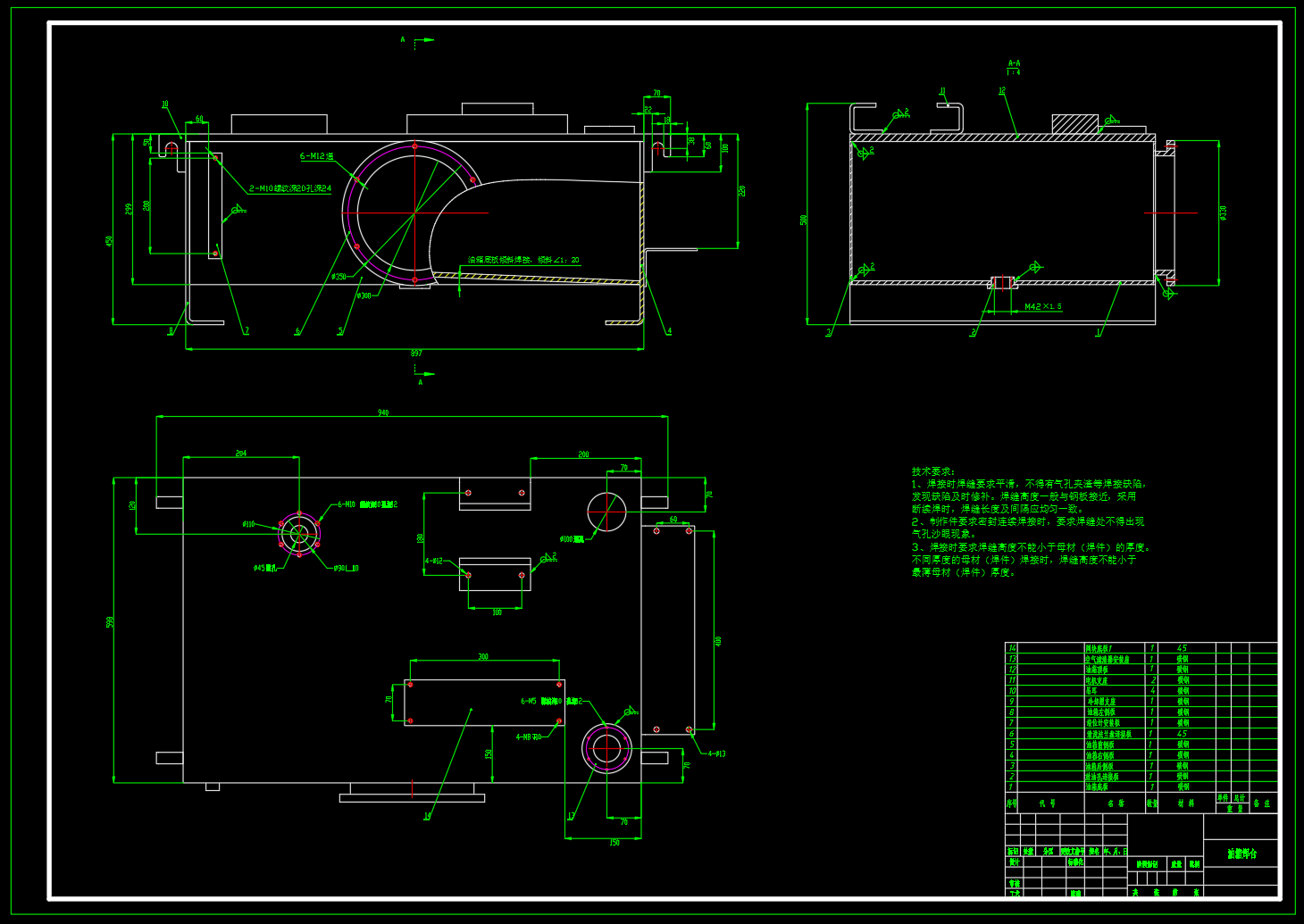

| 1 |  油箱焊合-A1.dwg | 187.53K |

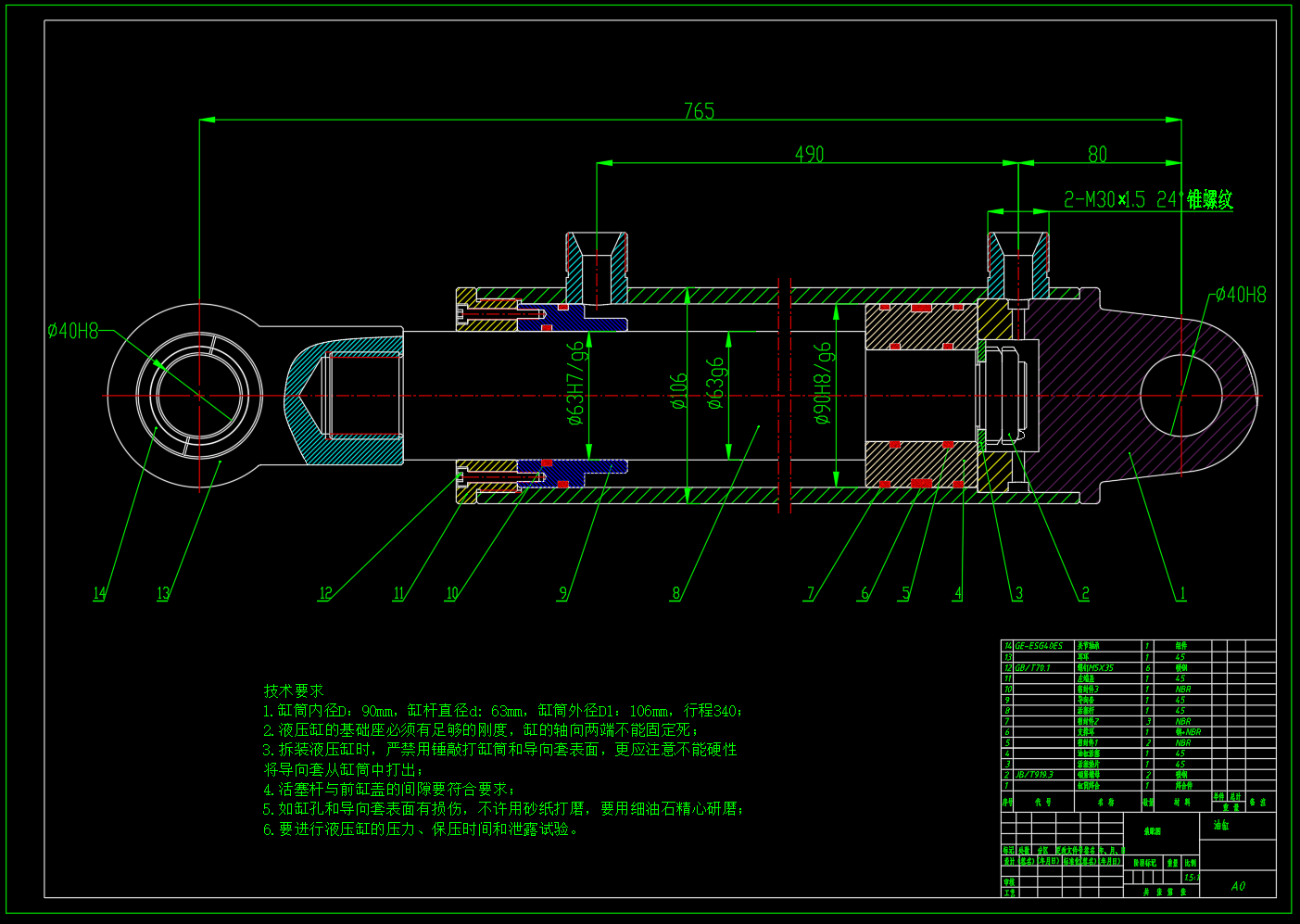

| 2 | 油缸装配-A1.DWG | 220.56K |

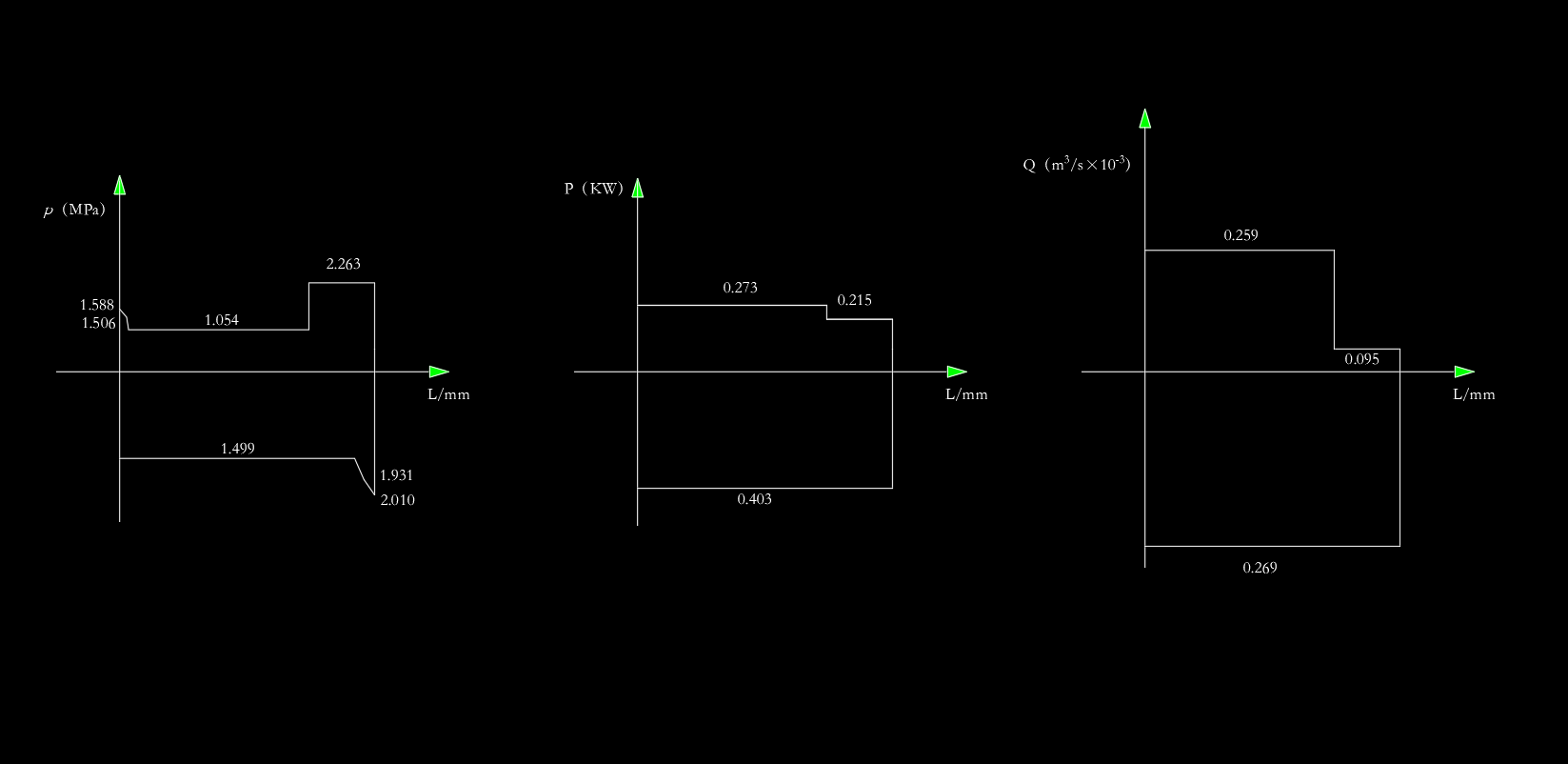

| 3 | 液压缸工况图-A3.dwg | 158.08K |

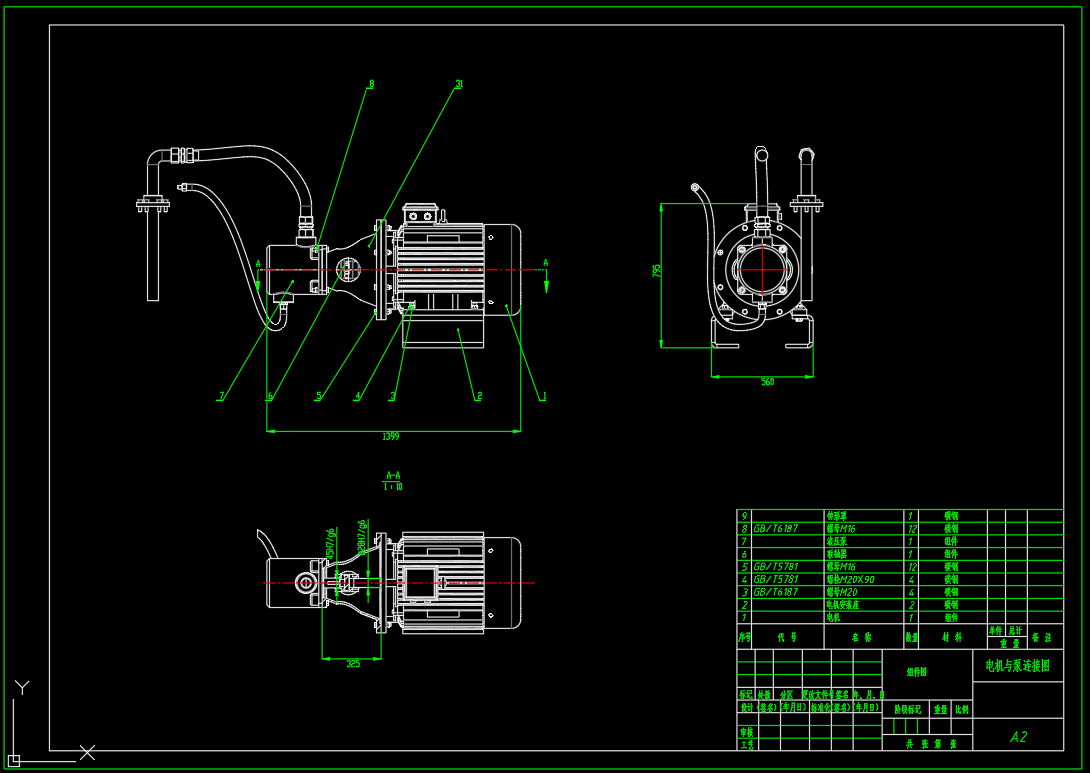

| 4 | 电机与液压泵连接示意图-A2.DWG | 236.02K |

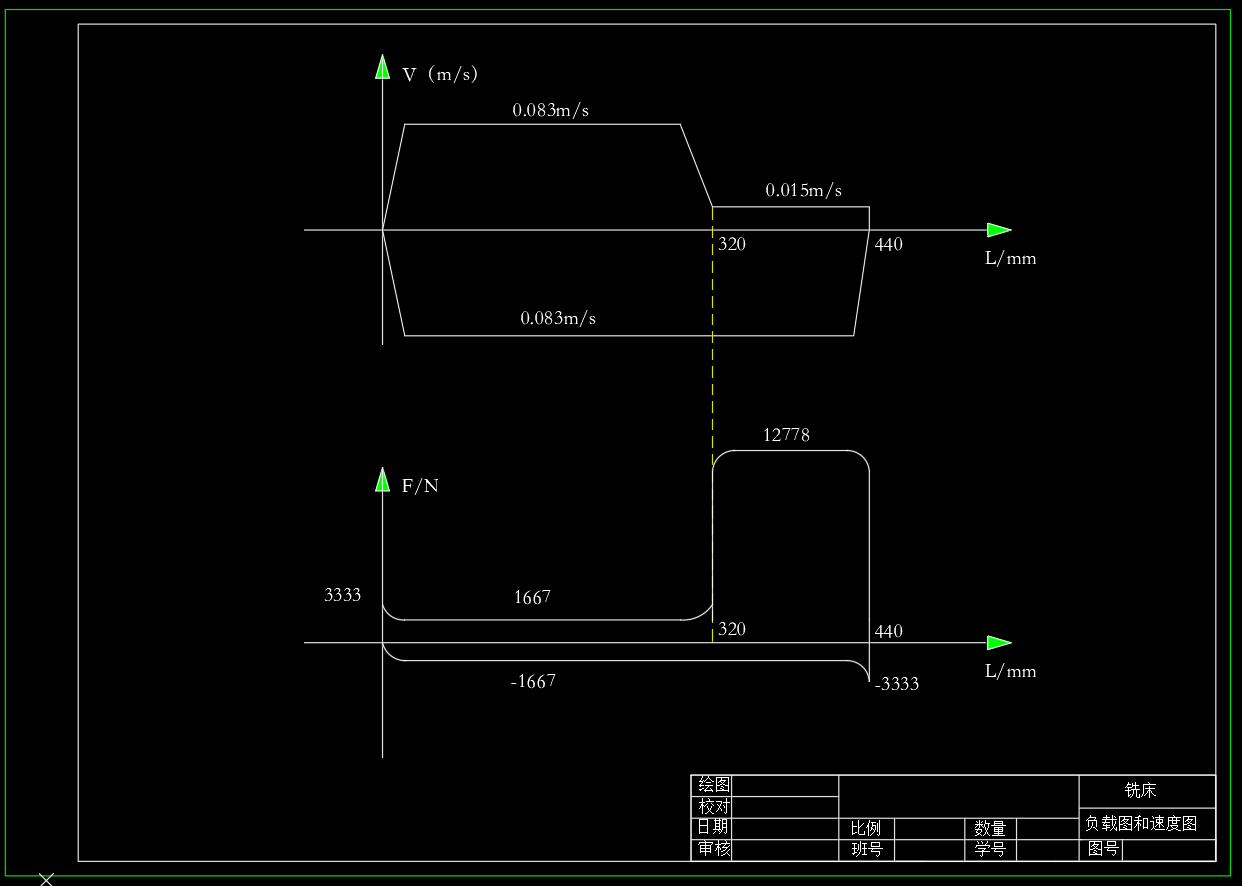

| 5 | 负载图和速度图-A3.dwg | 166.47K |

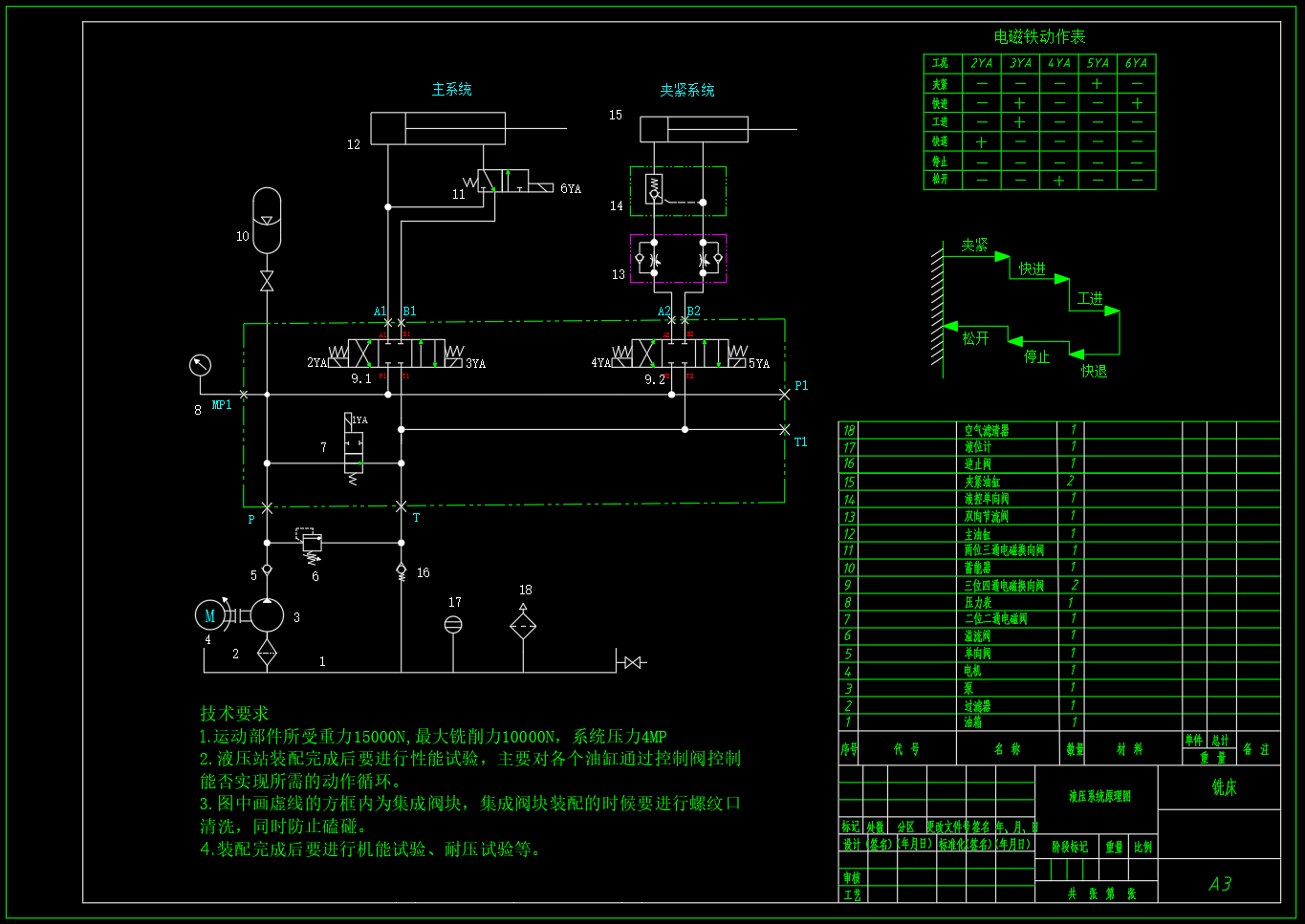

| 6 | 铣床液压系统设计-A3.dwg | 153.28K |
| 7 |  铣床液压系统设计说明书.doc | 2.02M |
