真空排气台sw16可编辑
图纸描述

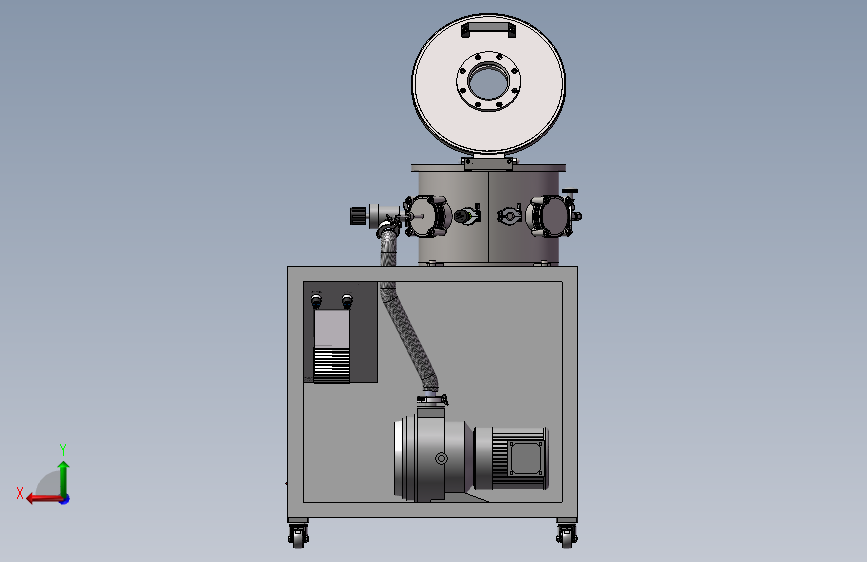

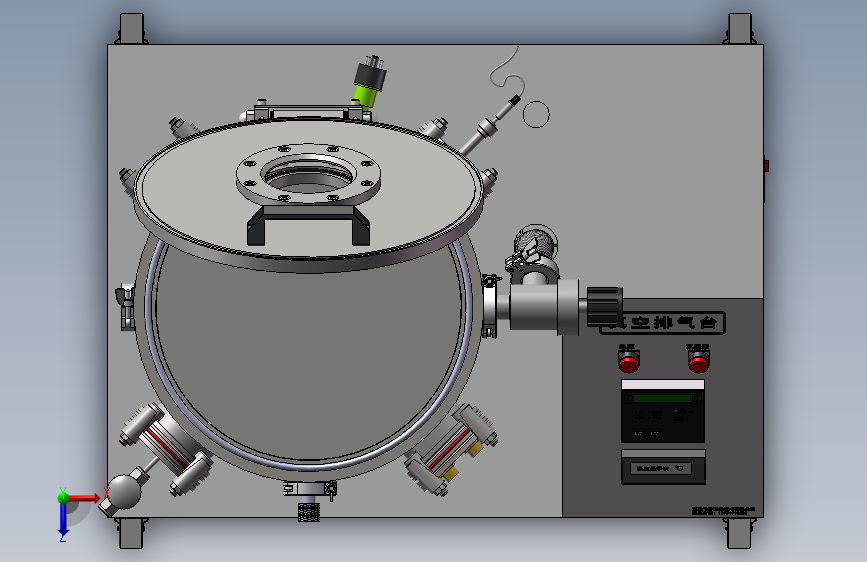

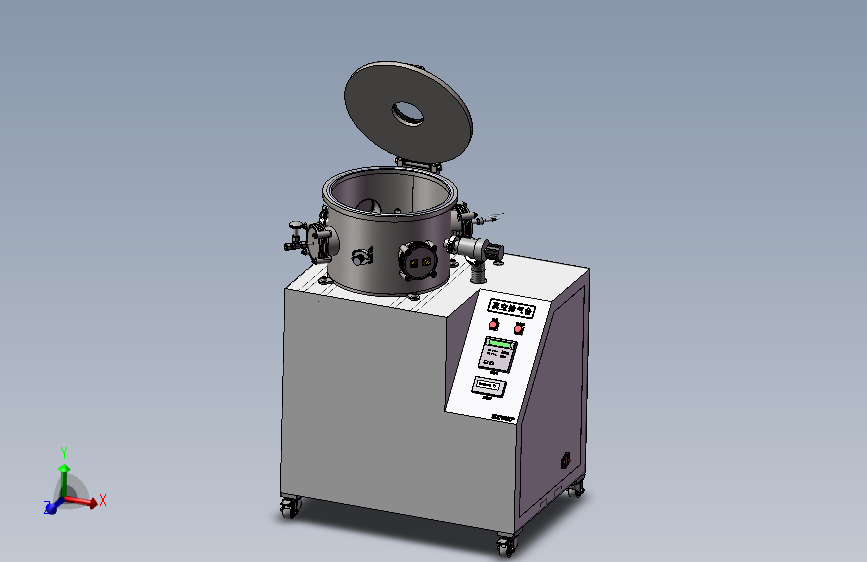

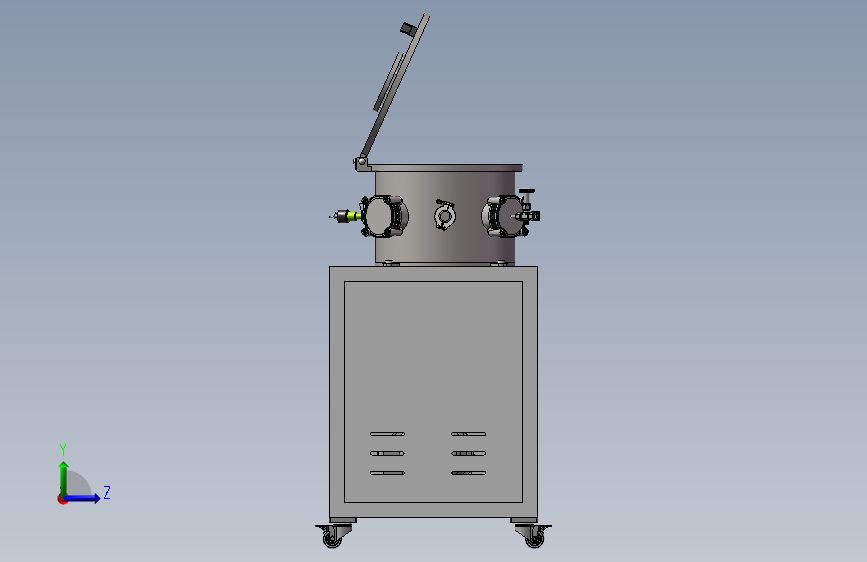

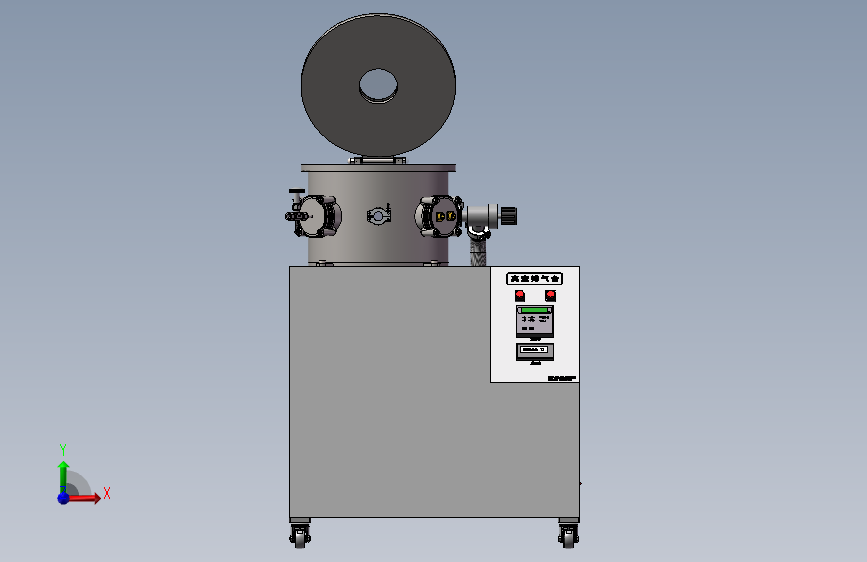

真空排气台sw16可编辑图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小28.17M，共计60个文件，包含3D图纸，图纸主格式为sldprt,sldasm,step,x_t，使用SOLIDWORKS 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要51金币
立即下载 收藏
图纸信息
图纸ID ：448432
文件大小：28.17M
所需金币：51
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,step,x_t
软件版本：SOLIDWORKS 2016
作者
猴子
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2.8X1.8胶圈.SLDPRT | 95.38K |
| 2 |  350舱体.SLDASM | 250.38K |
| 3 | 350舱体上法兰.SLDPRT | 85.19K |
| 4 | 350舱体壁.SLDPRT | 759.39K |
| 5 | 350舱体底.SLDPRT | 56.98K |
| 6 | 350舱体盖.SLDPRT | 142.57K |
| 7 | 350舱体盖铰链.SLDPRT | 91.44K |
| 8 |  350舱体装配.STEP | 36.98M |
| 9 | 350舱体装配.x_t | 12.22M |
| 10 | 350舱体铰链1.SLDPRT | 118.71K |
| 11 | 350舱体铰链2.SLDPRT | 116.61K |
| 12 | 350舱盖.SLDASM | 109.22K |
| 13 | 350舱盖观察窗盖.SLDPRT | 115.31K |
| 14 | 85管.SLDPRT | 94.83K |
| 15 | F10-18M平面轴承.SLDPRT | 186.69K |
| 16 | GWSP150.SLDPRT | 955.85K |
| 17 | ISO80中心支架.SLDPRT | 94.96K |
| 18 | ISO80加工-1.SLDPRT | 123.19K |
| 19 | ISO80加工-2电极座.SLDPRT | 159.88K |
| 20 | ISO80加工-3.SLDPRT | 123.29K |
| 21 | ISO80法兰.SLDPRT | 115.46K |
| 22 | ISO80盲板.SLDPRT | 119.74K |
| 23 | JLC50.SLDPRT | 375.48K |
| 24 | KF16复压阀.SLDPRT | 925.34K |
| 25 | KF16快卸法兰卡箍.SLDPRT | 323.01K |
| 26 | KF16接头.SLDPRT | 70.49K |
| 27 | KF16盲板.SLDPRT | 93.57K |
| 28 | KF16真空计.SLDPRT | 114.97K |
| 29 | KF25-500长波纹管.SLDPRT | 126.22K |
| 30 | KF25快卸法兰卡箍.SLDPRT | 326.30K |
| 31 | KF25手动阀.SLDPRT | 139.17K |
| 32 | KF25接头.SLDPRT | 74.16K |
| 33 | KF25盲板.SLDPRT | 73.29K |
| 34 | M10卡钳.SLDPRT | 158.08K |
| 35 | M8卡钳.SLDPRT | 135.75K |
| 36 | MX15-8芯-座.SLDPRT | 133.01K |
| 37 | ZDR-I真空计显示器.SLDPRT | 889.01K |
| 38 | φ125×15石英窗.SLDPRT | 49.59K |
| 39 | φ6管-50长.SLDPRT | 68.72K |
| 40 | “zongzhuangtu”FC.SLDASM | 3.83M |
| 41 |  三维二维代画（手机淘宝）STP如何打开sw文件重命名.docx | 1.53M |
| 42 | 上盖限位板.SLDPRT | 63.70K |
| 43 | 传感器的压垫.SLDPRT | 65.29K |
| 44 | 传感器的锁母.SLDPRT | 96.06K |
| 45 |  使用说明-模型.txt | 1.15K |
| 46 | 内φ110×5胶圈.SLDPRT | 110.97K |
| 47 | 内φ360×8胶圈.SLDPRT | 103.61K |
| 48 | 圆形开关.SLDPRT | 241.64K |
| 49 | 平台底座.SLDPRT | 2.28M |
| 50 | 接头-传感器.SLDPRT | 67.45K |
| 51 | 机械代画、模型、插件、外挂；全天在线.url | 191B |
| 52 | 测温法兰.SLDASM | 131.21K |
| 53 | 温度48×96仪表孔92×45.SLDPRT | 1.67M |
| 54 | 温度传感器示意.SLDPRT | 213.43K |
| 55 | 电源开关.SLDPRT | 138.64K |
| 56 | 舱底固定片.SLDPRT | 65.71K |
| 57 | 进气法兰.SLDASM | 112.55K |
| 58 | 针阀示意.SLDPRT | 927.43K |
| 59 | 铰链轴.SLDPRT | 74.90K |
| 60 | 门把手-孔距120-M8.SLDPRT | 162.66K |
