油气管道智能封堵器
图纸描述

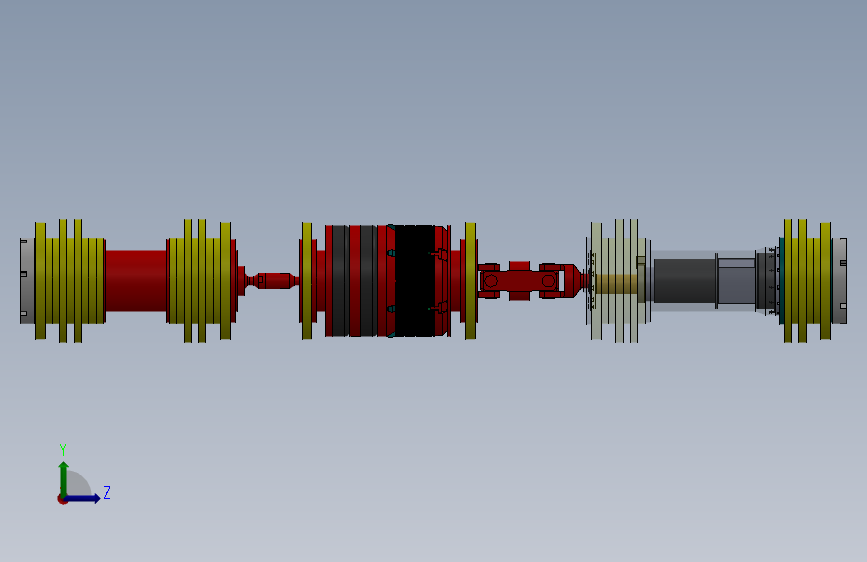

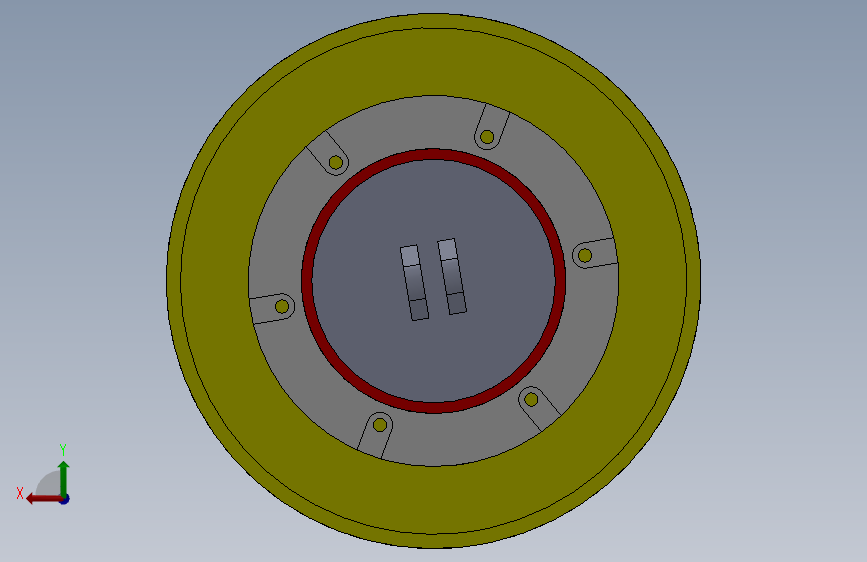

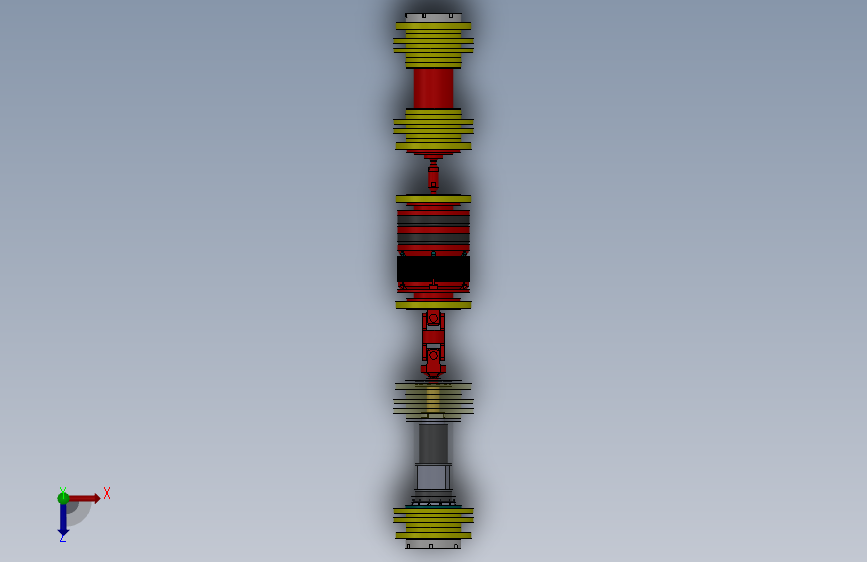

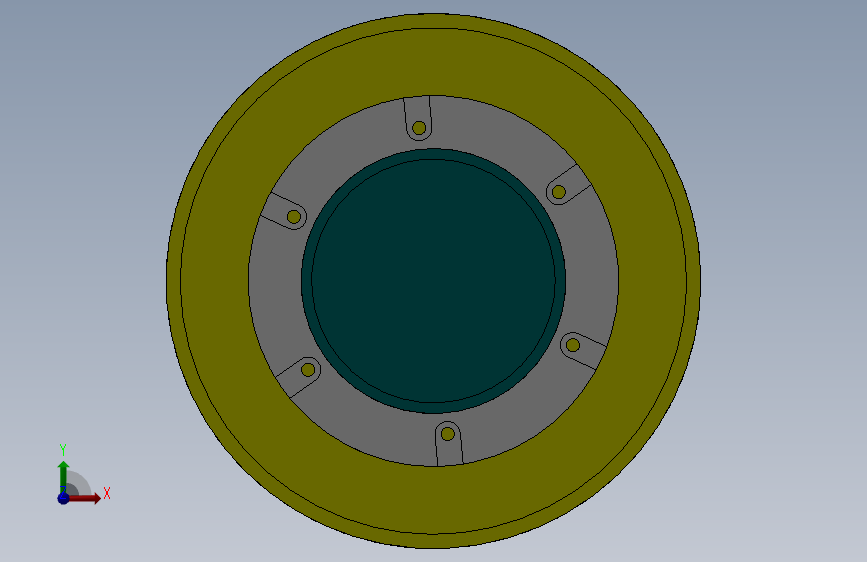

油气管道智能封堵器图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小5.99M，共计46个文件，包含3D图纸，图纸主格式为sldasm,sldprt，使用SOLIDWORKS 2023软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要55金币
立即下载 收藏
图纸信息
作者
WX_202865
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0总装.SLDASM | 973.18K |
| 2 |  万向节组件1.SLDPRT | 123.27K |
| 3 | 万向节组件2.SLDPRT | 144.15K |
| 4 | 万向节组件3.SLDPRT | 123.53K |
| 5 | 万向节组件4.SLDPRT | 79.41K |
| 6 | 万向节组件5.SLDPRT | 191.73K |
| 7 | 价格估算.SLDPRT | 70.93K |
| 8 | 压力传感器示意.SLDPRT | 84.13K |
| 9 | 密封皮碗.SLDPRT | 64.66K |
| 10 | 密封舱.SLDPRT | 197.09K |
| 11 | 密封舱压板.SLDPRT | 94.68K |
| 12 | 密封舱后端连接.SLDPRT | 90.47K |
| 13 | 密封舱盖.SLDPRT | 127.02K |
| 14 | 密封舱连接板.SLDPRT | 145.17K |
| 15 | 导向皮碗.SLDPRT | 65.16K |
| 16 | 封堵器压板.SLDPRT | 91.42K |
| 17 | 封堵器密封.SLDPRT | 82.03K |
| 18 | 封堵器密封隔圈.SLDPRT | 80.25K |
| 19 | 封堵器插销.SLDPRT | 64.90K |
| 20 | 封堵器装配.SLDASM | 347.37K |
| 21 | 封堵器骨架1.SLDPRT | 113.42K |
| 22 | 封堵器骨架2.SLDPRT | 147.56K |
| 23 | 挤压块.SLDPRT | 166.01K |
| 24 | 挤压碗.SLDPRT | 81.43K |
| 25 | 液压站示意.SLDPRT | 106.09K |
| 26 | 液压缸活塞杆.SLDPRT | 91.39K |
| 27 | 液压缸缸筒.SLDPRT | 81.84K |
| 28 | 清管器前端封板.SLDPRT | 53.09K |
| 29 | 清管器前端支座.SLDPRT | 66.20K |
| 30 | 清管器前端连接盘.SLDPRT | 84.05K |
| 31 | 清管器压板.SLDPRT | 96.06K |
| 32 | 清管器导向板.SLDPRT | 110.76K |
| 33 | 清管器支撑骨架.SLDPRT | 147.72K |
| 34 | 清管器球铰安装板.SLDPRT | 74.18K |
| 35 | 清管器球铰座1.SLDPRT | 137.53K |
| 36 | 清管器球铰座2.SLDPRT | 102.12K |
| 37 | 清管器装配.SLDASM | 327.26K |
| 38 | 燕尾固定块.SLDPRT | 67.36K |
| 39 | 球铰1.SLDPRT | 129.24K |
| 40 | 球铰2.SLDPRT | 125.79K |
| 41 | 电子仓示意.SLDPRT | 68.41K |
| 42 | 电池组示意.SLDPRT | 55.49K |
| 43 | 远程动力模块装配.SLDASM | 274.59K |
| 44 | 锁定滑块.SLDPRT | 287.70K |
| 45 | 隔板.SLDPRT | 51.32K |
| 46 | 隔离皮碗.SLDPRT | 68.91K |
