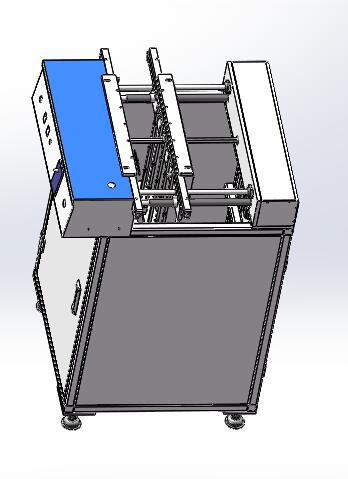

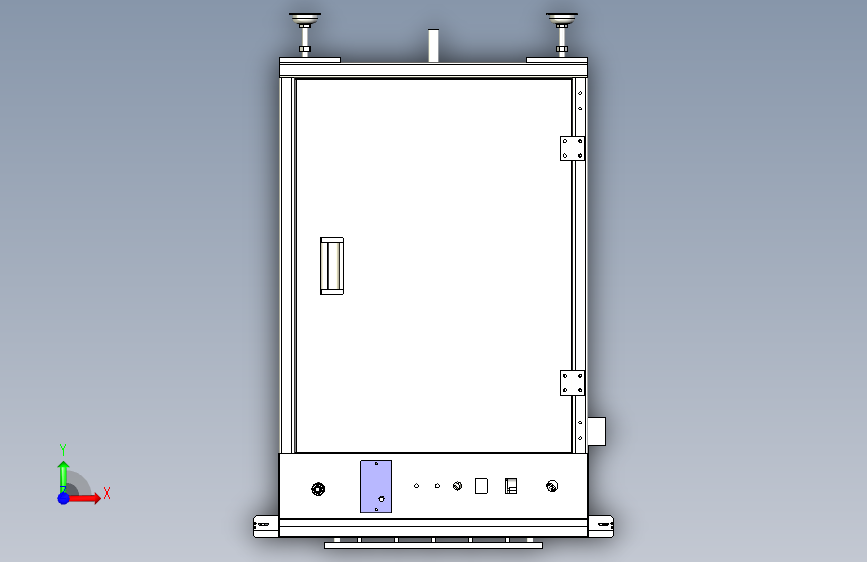

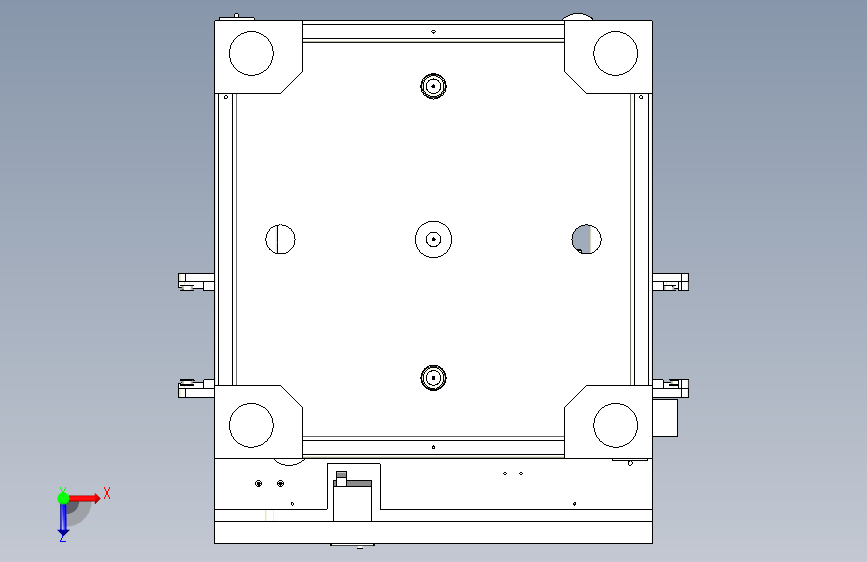

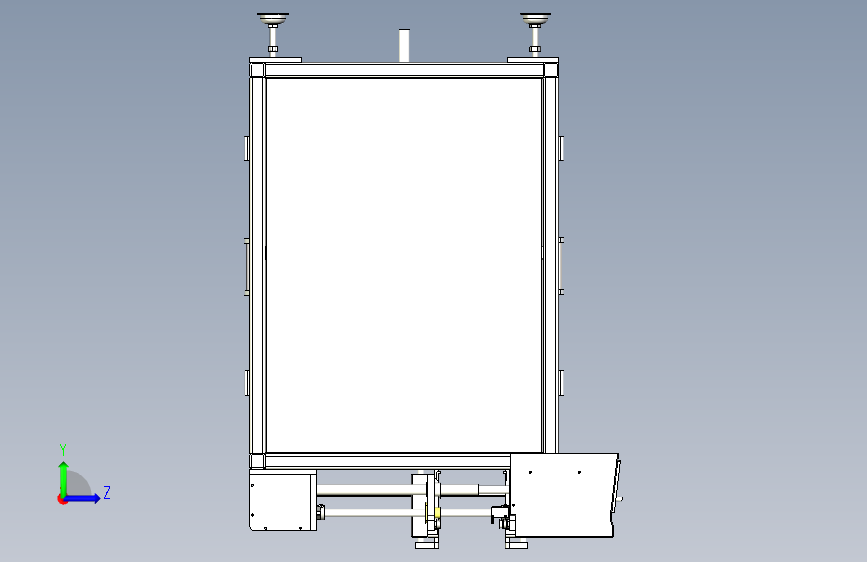

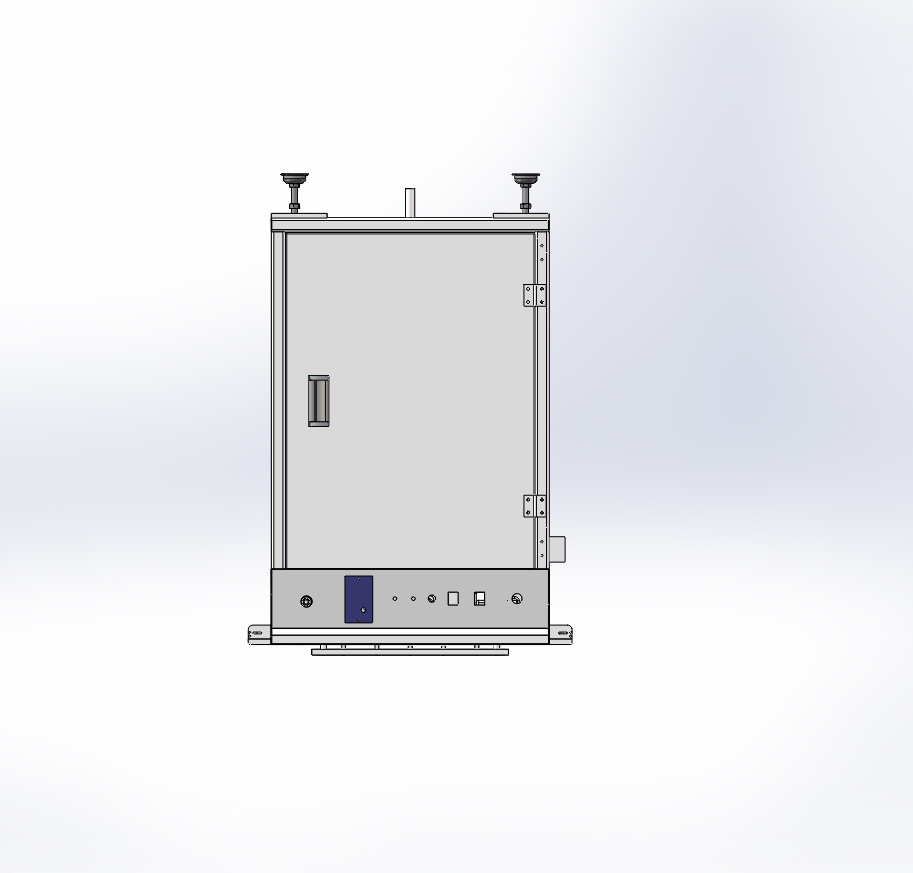

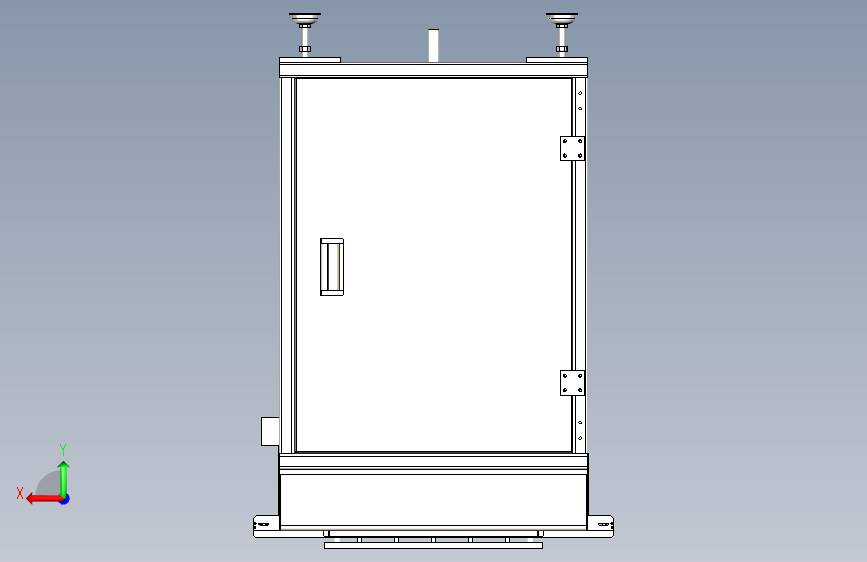

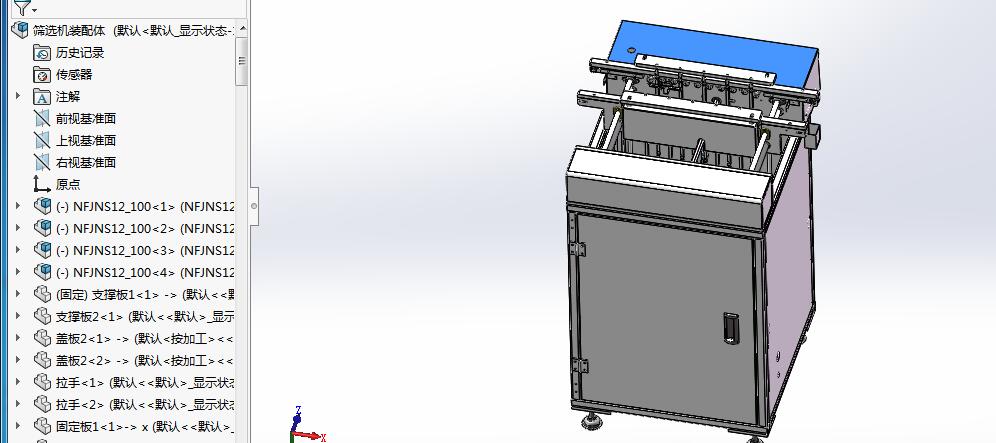

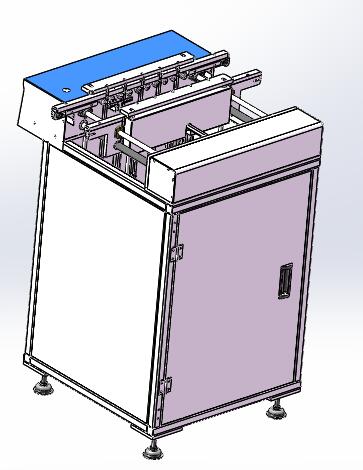

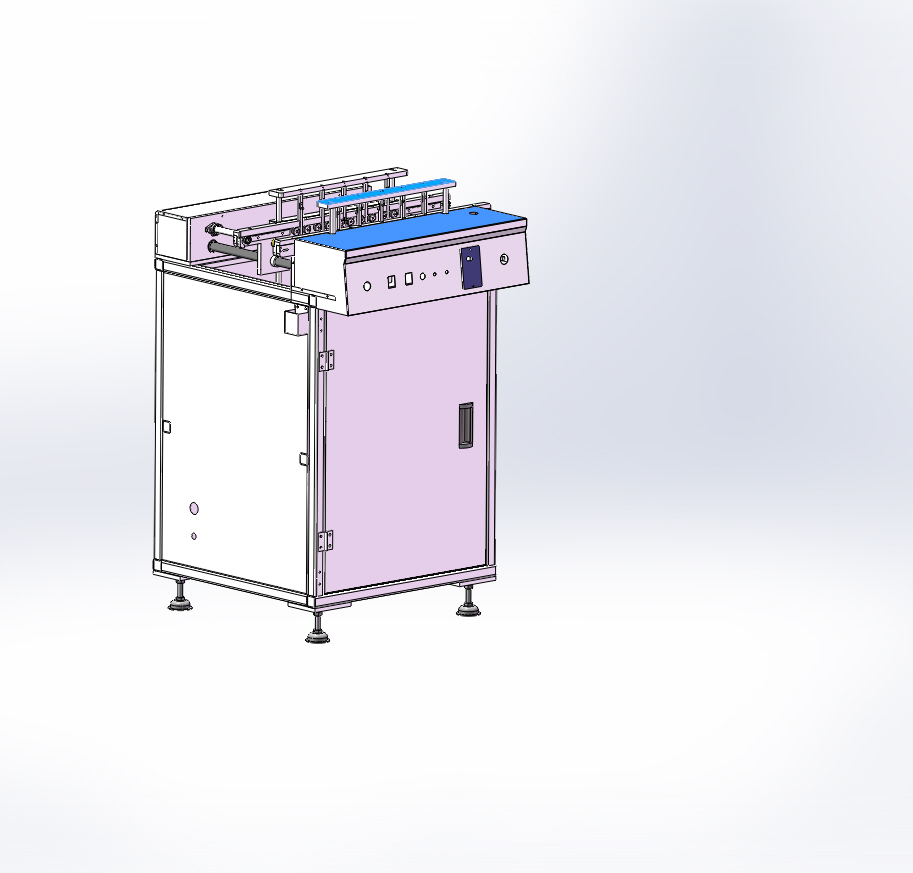

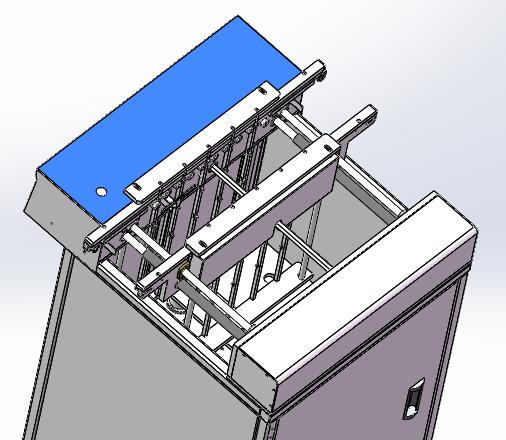

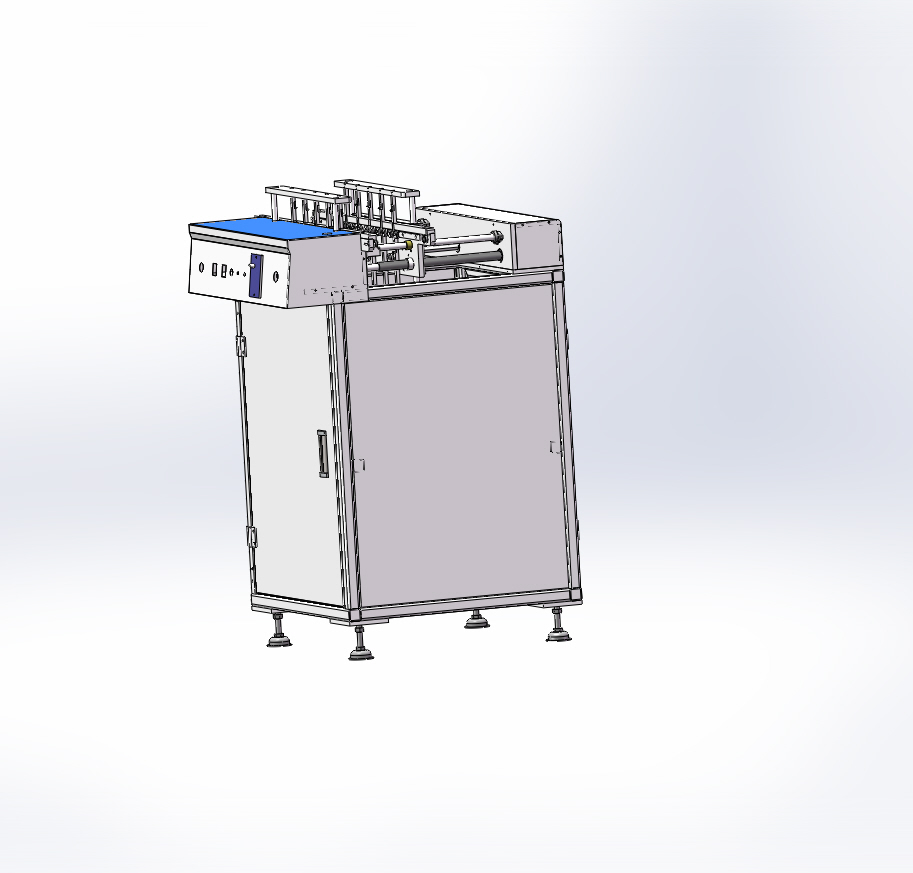

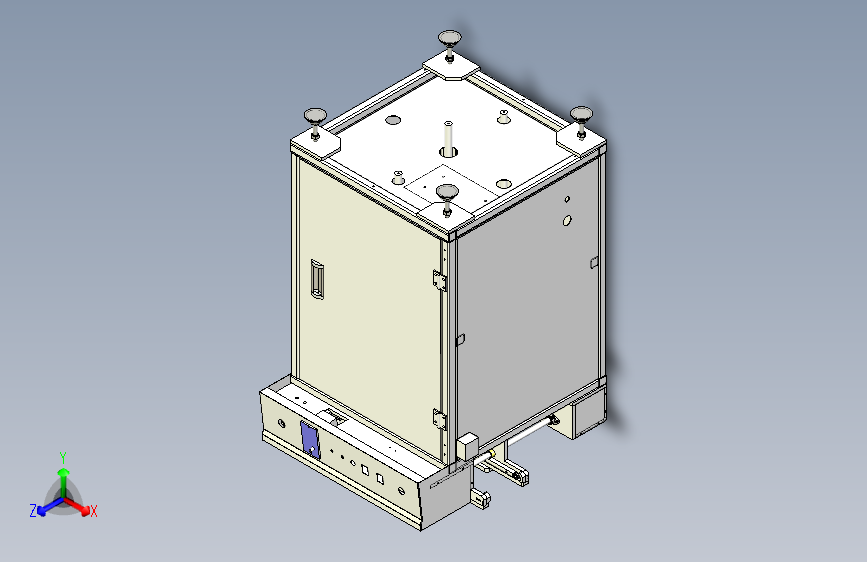

SMT筛选机三维Step
图纸描述
SMT筛选机三维Step图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小19.93M，共计124个文件，包含3D图纸，图纸主格式为stp,step,sldprt,sldasm，使用STEP软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要55金币
立即下载 收藏
图纸信息
作者
罗工
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  zongzhuangtu.stp | 4.96M |
| 2 | 筛选机装配体.STEP | 11.82M |
| 3 |  B635ZZ.sldprt | 198.50K |
| 4 | B694ZZ.sldprt | 186.50K |
| 5 | E3Z-D61传感器支架.SLDPRT | 519.00K |
| 6 |  HBG15_6.sldasm | 200.00K |
| 7 | HBG15_6_mb.sldprt | 186.00K |
| 8 | HHB625ZZ.sldprt | 244.50K |
| 9 | HHS25.sldasm | 158.50K |
| 10 | HHS25_LEAF1.sldprt | 148.50K |
| 11 | HHS25_LEAF2.sldprt | 158.00K |
| 12 | HHS25_PIN.sldprt | 115.00K |
| 13 | KGEASK1_5_2525_10_b.sldprt | 282.00K |
| 14 | LHFRD20.sldprt | 215.00K |
| 15 | LHSSW12.sldprt | 292.50K |
| 16 | NFJN12nut.sldprt | 141.50K |
| 17 | NFJNS12_100.sldasm | 157.50K |
| 18 | NFJNS12_100pad.sldprt | 194.50K |
| 19 | PKB6001ZZ.sldprt | 341.00K |
| 20 | PKWS2.sldasm | 187.50K |
| 21 | PKWS2_BASE.sldprt | 176.00K |
| 22 | PKWS2_HOOK.sldprt | 209.50K |
| 23 | PKWS2_PIN.sldprt | 208.50K |
| 24 | PKWS2_SLIDER.sldprt | 175.50K |
| 25 | RTWN11.sldprt | 135.00K |
| 26 | SAYB20.sldasm | 194.00K |
| 27 | SHFT15b.sldprt | 281.50K |
| 28 | SP15B11_P_5.sldprt | 341.50K |
| 29 | SP15B24_N_15.sldprt | 532.00K |
| 30 | SP25B20_N_12.sldprt | 451.00K |
| 31 | 上升条^筛选机装配体.sldasm | 163.00K |
| 32 | 上升板.SLDPRT | 373.50K |
| 33 | 丝杠2.SLDPRT | 344.00K |
| 34 | 丝母.SLDPRT | 157.50K |
| 35 | 优力胶.SLDPRT | 138.50K |
| 36 | 传动轴.SLDPRT | 143.50K |
| 37 | 传感器安装.SLDPRT | 355.00K |
| 38 | 传感器安装片.SLDPRT | 288.50K |
| 39 | 传感器（0MRONEE-SX671.SLDPRT | 271.00K |
| 40 | 保护罩.SLDPRT | 633.50K |
| 41 | 入口块.SLDPRT | 219.00K |
| 42 | 入口块1.SLDPRT | 223.50K |
| 43 | 入口块2.SLDPRT | 256.50K |
| 44 | 六棱轴.SLDPRT | 236.50K |
| 45 | 减速器060GK36H.SLDPRT | 307.00K |
| 46 | 前面板.SLDPRT | 469.00K |
| 47 | 勾块.SLDPRT | 192.50K |
| 48 | 压板.SLDPRT | 333.50K |
| 49 | 合页.SLDPRT | 181.50K |
| 50 | 后侧板.SLDPRT | 218.00K |
| 51 | 后罩2.SLDPRT | 715.00K |
| 52 | 固定套.SLDPRT | 246.50K |
| 53 | 固定板1.SLDPRT | 1.36M |
| 54 | 固定板2.SLDPRT | 1.11M |
| 55 | 固定板3.SLDPRT | 451.50K |
| 56 | 垫块.sldprt | 177.00K |
| 57 | 天力电机.SLDPRT | 230.00K |
| 58 | 导向轴.SLDPRT | 146.50K |
| 59 | 导向轴2.SLDPRT | 423.00K |
| 60 | 导向轴3.SLDPRT | 220.50K |
| 61 | 底板.SLDPRT | 208.50K |
| 62 | 张紧侧板.SLDPRT | 239.50K |
| 63 | 张紧板.SLDPRT | 358.50K |
| 64 | 张紧轮.SLDPRT | 161.00K |
| 65 | 惰轮.SLDPRT | 195.50K |
| 66 | 感应片.SLDPRT | 319.50K |
| 67 | 拉块.SLDPRT | 211.00K |
| 68 | 拉手.SLDPRT | 456.50K |
| 69 | 挡圈.SLDPRT | 191.50K |
| 70 | 摇手座.SLDPRT | 278.50K |
| 71 | 摇手盒.SLDPRT | 218.00K |
| 72 | 摇手轴.SLDPRT | 203.00K |
| 73 | 摇手轴承.SLDPRT | 189.00K |
| 74 | 支撑板1.SLDPRT | 549.50K |
| 75 | 支撑板2.SLDPRT | 283.00K |
| 76 | 方管30X30X400宽2.SLDPRT | 290.50K |
| 77 | 方管30X30X400宽中间支撑.SLDPRT | 255.00K |
| 78 | 方管30X30X500长.SLDPRT | 295.50K |
| 79 | 方管30X30X900高(2).SLDPRT | 189.50K |
| 80 | 方管30X30X900高.SLDPRT | 325.00K |
| 81 | 方管30X30X900高2.SLDPRT | 310.50K |
| 82 | 浮动接头.SLDPRT | 258.50K |
| 83 | 滑块.SLDPRT | 207.00K |
| 84 | 滑轨.SLDPRT | 220.50K |
| 85 | 电控箱.SLDPRT | 192.50K |
| 86 | 电控箱^筛选机装配体.sldasm | 235.50K |
| 87 | 电机上下轴.SLDPRT | 220.00K |
| 88 | 电机安装座.SLDPRT | 515.50K |
| 89 | 电机安装板2.SLDPRT | 1.10M |
| 90 | 皮带主动轮.SLDPRT | 242.50K |
| 91 | 皮带挡条.SLDPRT | 222.00K |
| 92 | 皮带轮.SLDPRT | 226.50K |
| 93 | 皮带轮安装轴.SLDPRT | 176.00K |
| 94 | 盖板2.SLDPRT | 643.50K |
| 95 | 盖板3.SLDPRT | 270.00K |
| 96 | 盖板4.SLDPRT | 294.50K |
| 97 | 穿轴2.SLDPRT | 195.50K |
| 98 | 筛选机装配体.SLDASM | 4.25M |
| 99 | 筛选机装配体压板.sldasm | 153.00K |
| 100 | 缓冲垫.SLDPRT | 213.50K |
| 101 | 脚杯板.SLDPRT | 181.00K |
| 102 | 装配体3^筛选机装配体.sldasm | 368.00K |
| 103 | 装配体4^筛选机装配体.sldasm | 409.00K |
| 104 | 调整条1.SLDPRT | 302.00K |
| 105 | 调整条2.SLDPRT | 314.50K |
| 106 | 调整条3.SLDPRT | 361.50K |
| 107 | 调整条4.SLDPRT | 416.50K |
| 108 | 调整柱.SLDPRT | 196.00K |
| 109 | 调整片.SLDPRT | 182.50K |
| 110 | 调速器SPC1000E.SLDPRT | 204.00K |
| 111 | 调速器安装座.SLDPRT | 401.00K |
| 112 | 转轴.SLDPRT | 166.00K |
| 113 | 轴套.SLDPRT | 231.00K |
| 114 | 轴承.SLDPRT | 197.00K |
| 115 | 轴承5.SLDPRT | 169.00K |
| 116 | 轴承套圈.SLDPRT | 168.00K |
| 117 | 轴承座.SLDPRT | 187.00K |
| 118 | 轴承支架.SLDPRT | 237.00K |
| 119 | 轴承支架2.SLDPRT | 248.00K |
| 120 | 边条.SLDPRT | 308.50K |
| 121 | 铜套.SLDPRT | 271.00K |
| 122 | 长条.SLDPRT | 301.50K |
| 123 | 顶块.SLDPRT | 201.00K |
| 124 | 马达060YT06GV22.SLDPRT | 413.00K |
