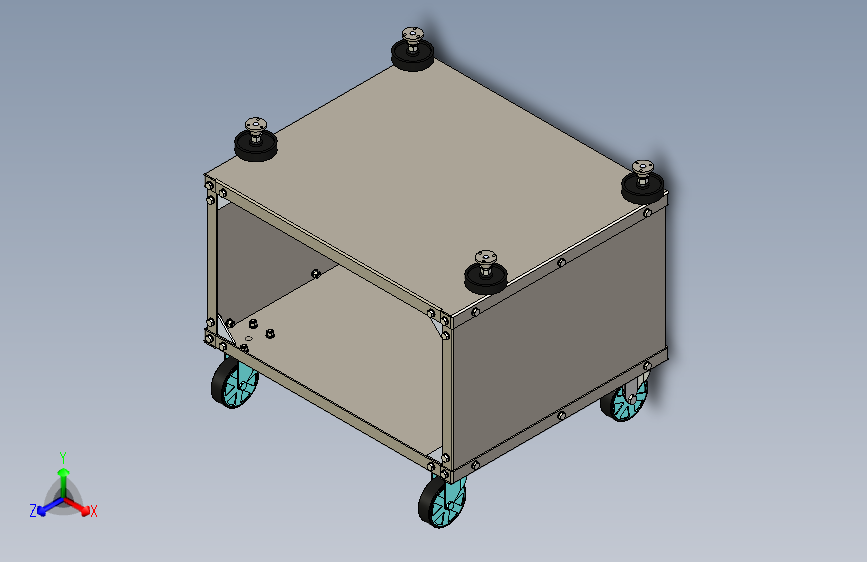

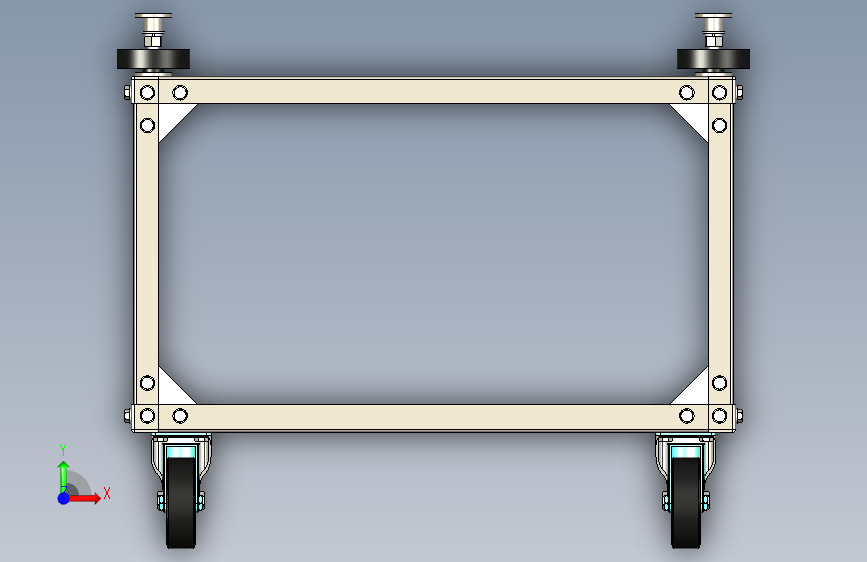

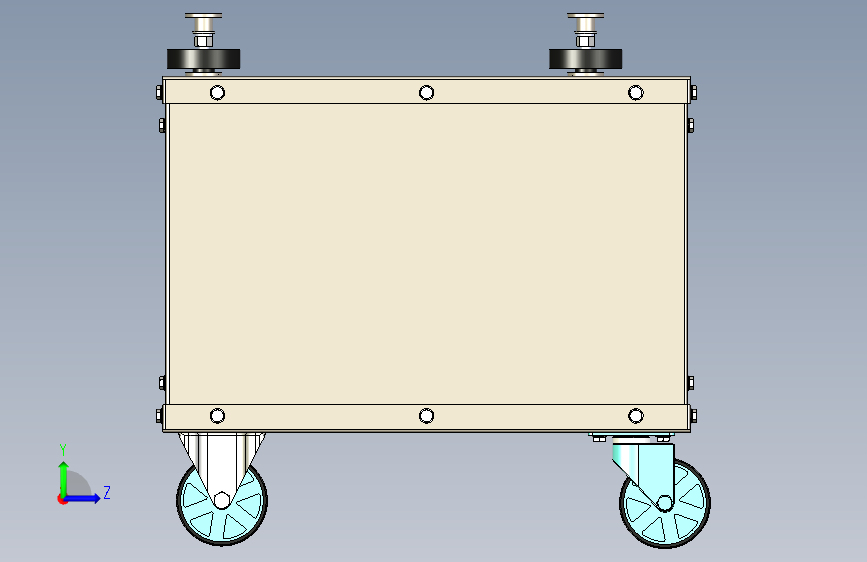

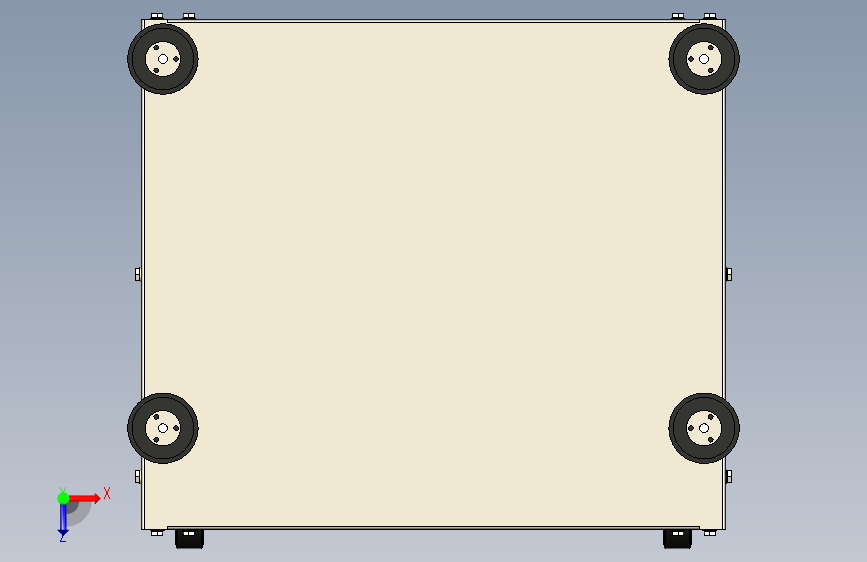

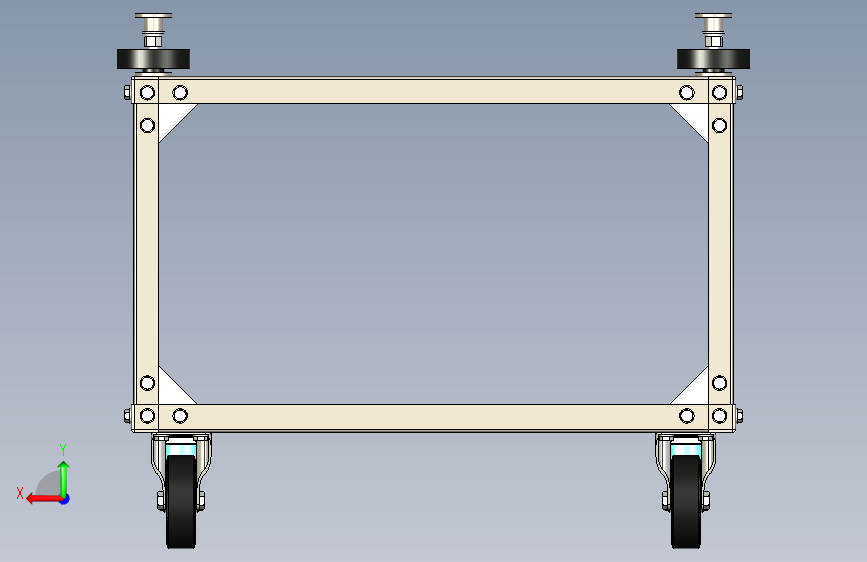

KYN28计量柜运转车钣金机箱
图纸描述
KYN28计量柜运转车钣金机箱图纸下载，该图纸类型属于钣金图纸、箱体/电柜图纸，图纸大小24.77M，共计51个文件，包含3D图纸，图纸主格式为stp,sldprt,sldasm，使用STEP软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要55金币
立即下载 收藏
图纸信息
作者
WX_202968
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  zongzhuangtu.stp | 1.38M |
| 2 |  3438POO065P60-95x54托架.SLDPRT | 464.50K |
| 3 |  3438POO065P60-95x54装配3438POO065P60-95x54.SLDASM | 175.50K |
| 4 | GB／T5783-2000六角头螺栓全螺纹M8×20.SLDPRT | 261.50K |
| 5 | GB／T5783-2000六角头螺栓全螺纹M8×25.SLDPRT | 255.50K |
| 6 | GB／T6170-20001型六角螺母A级和B级M12.SLDPRT | 151.00K |
| 7 | GB／T6170-20001型六角螺母A级和B级M5.SLDPRT | 151.00K |
| 8 | GB／T6170-20001型六角螺母A级和B级M6.SLDPRT | 151.00K |
| 9 | GB／T6170-20001型六角螺母A级和B级M8.SLDPRT | 161.50K |
| 10 | GB／T819．2-1986十字槽沉头螺钉M5×16.SLDPRT | 157.00K |
| 11 | GB／T819．2-1986十字槽沉头螺钉M5×20.SLDPRT | 158.50K |
| 12 | GB／T91-2000开口销A型3．2×18.SLDPRT | 127.00K |
| 13 | GB／T93-1987标准型弹性垫圈装配12×3．1.SLDPRT | 84.00K |
| 14 | GB／T93-1987标准型弹性垫圈装配5×1．3.SLDPRT | 84.00K |
| 15 | GB／T93-1987标准型弹性垫圈装配6×1．6.SLDPRT | 84.00K |
| 16 | GB／T93-1987标准型弹性垫圈装配8×2．1.SLDPRT | 93.00K |
| 17 | GB／T97．1-2002平垫圈A级12×2．5.SLDPRT | 84.00K |
| 18 | GB／T97．1-2002平垫圈A级5×1.SLDPRT | 84.00K |
| 19 | GB／T97．1-2002平垫圈A级8×1．6.SLDPRT | 78.00K |
| 20 | 侧板.SLDPRT | 193.50K |
| 21 | 侧板装配.SLDASM | 458.00K |
| 22 | 垫板.SLDPRT | 98.00K |
| 23 | 套.SLDPRT | 139.00K |
| 24 | 套2.SLDPRT | 145.50K |
| 25 | 导杆.SLDPRT | 141.00K |
| 26 | 导杆装配.SLDASM | 180.50K |
| 27 | 导电人造胶腰孔固定座.SLDPRT | 298.50K |
| 28 | 导电人造胶腰孔固定座支架.SLDPRT | 424.00K |
| 29 | 导电人造胶腰孔固定座脚轮.SLDPRT | 458.00K |
| 30 | 导电人造胶腰孔无刹脚轮Z03-01-100-432.SLDASM | 184.50K |
| 31 | 底板.SLDPRT | 388.00K |
| 32 | 底板装配.SLDASM | 1.31M |
| 33 | 手柄球.SLDPRT | 140.00K |
| 34 | 托板.SLDPRT | 756.50K |
| 35 | 托板装配.SLDASM | 1.50M |
| 36 | 拉簧.SLDPRT | 453.00K |
| 37 | 支架.SLDPRT | 178.00K |
| 38 | 杆.SLDPRT | 113.00K |
| 39 | 杆2.SLDPRT | 88.00K |
| 40 | 杆焊接.SLDASM | 80.00K |
| 41 | 柱.SLDPRT | 19.75M |
| 42 | 螺杆.SLDPRT | 94.00K |
| 43 | 角板.SLDPRT | 107.50K |
| 44 | 调节盘.SLDPRT | 125.00K |
| 45 | 车架装配.SLDASM | 1.96M |
| 46 | 运转小车总装.SLDASM | 1.75M |
| 47 | 连杆装配.SLDASM | 116.00K |
| 48 | 销钉.SLDPRT | 192.50K |
| 49 | 销钉2.SLDPRT | 214.50K |
| 50 | 顶盖.SLDPRT | 394.50K |
| 51 | 顶盖装配.SLDASM | 1.03M |
