自动分切机

首页 >图纸库>机械设备>非标设备2025-05-05报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

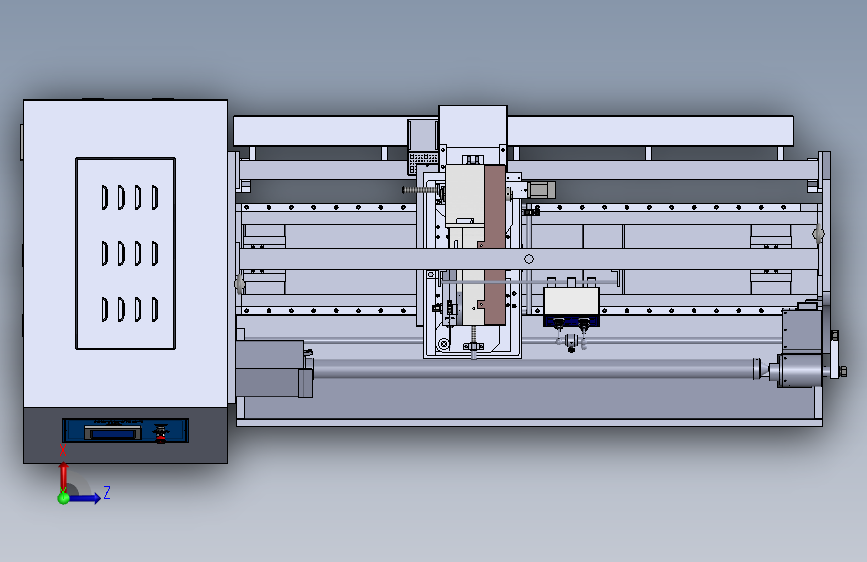

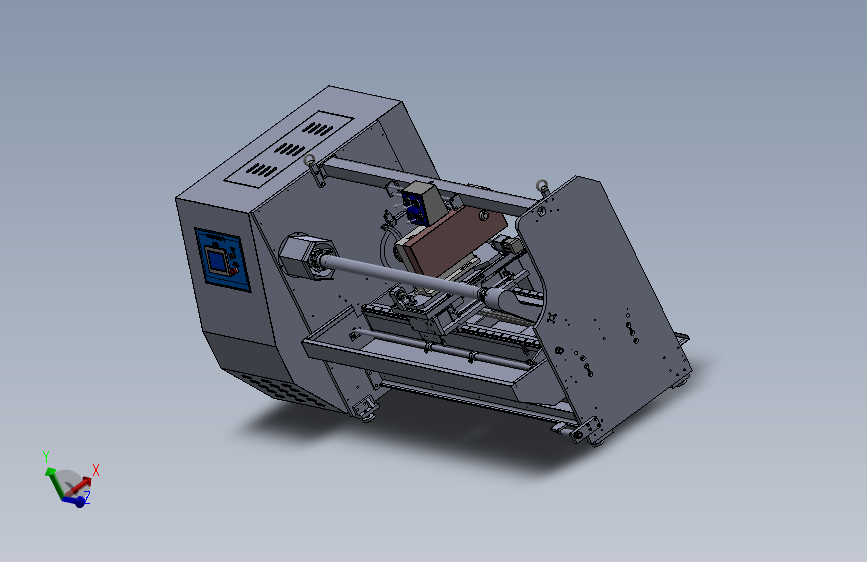

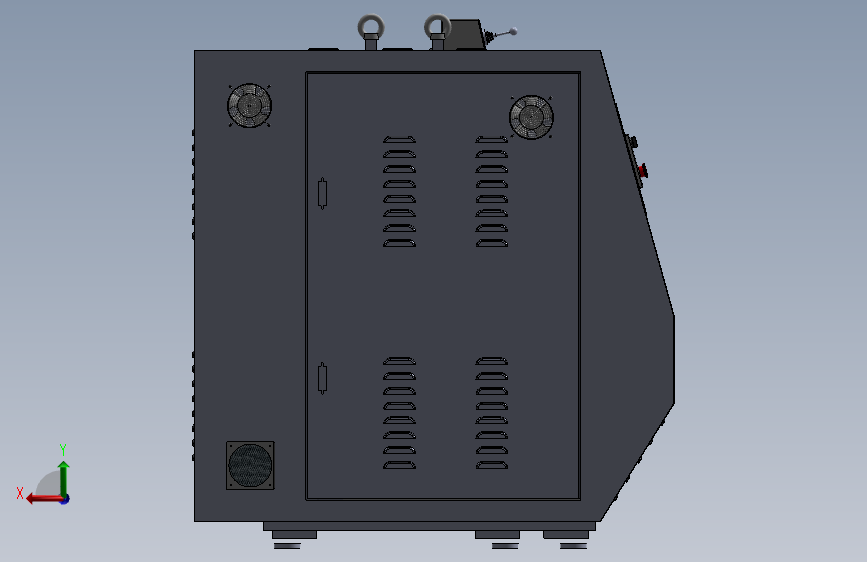

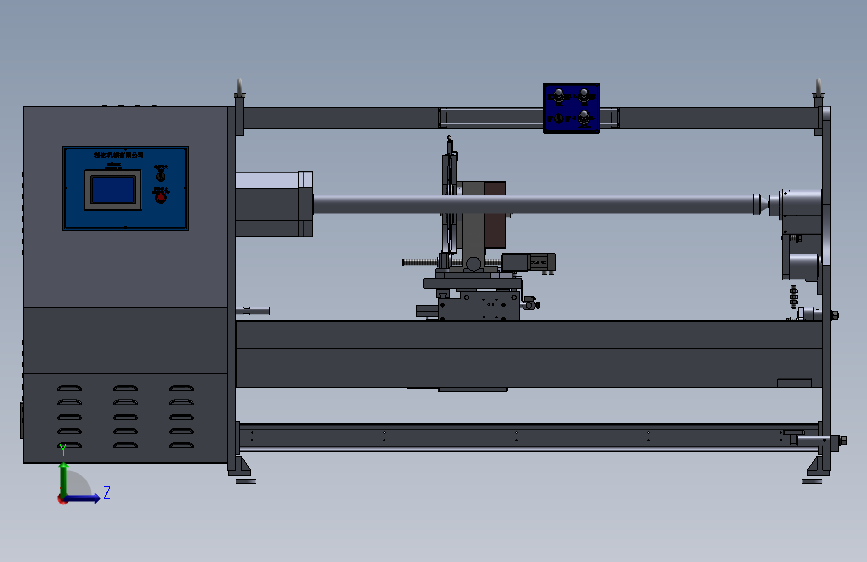

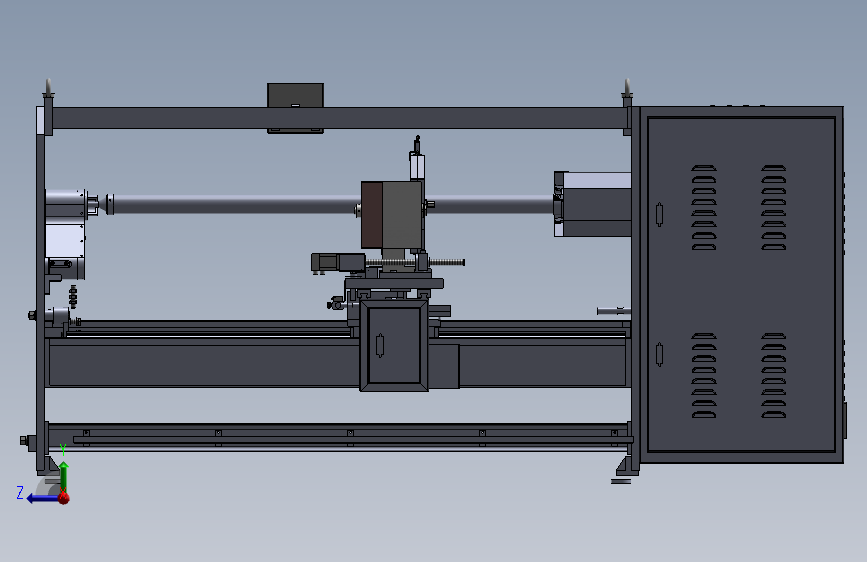

图纸描述

自动分切机图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小88.46M,图纸格式为sldprt,slddrw,step,sldasm,图纸软件为SOLIDWORKS 2016,可供设计参考。

下载需要10金币

立即下载收藏

图纸信息

图纸ID ：443346

文件大小：88.46M

所需金币：10

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldprt,slddrw,step,sldasm

软件版本：SOLIDWORKS 2016

作者

BreezyJoker

已分享: 份作品

关注

咨询

文件列表
