G41J-6型阀体双面钻24孔专机及夹具设计
图纸描述

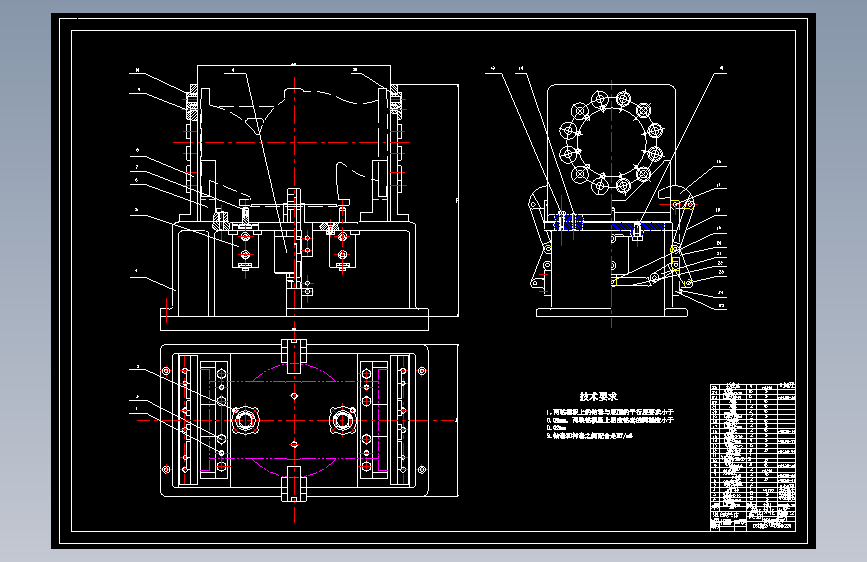

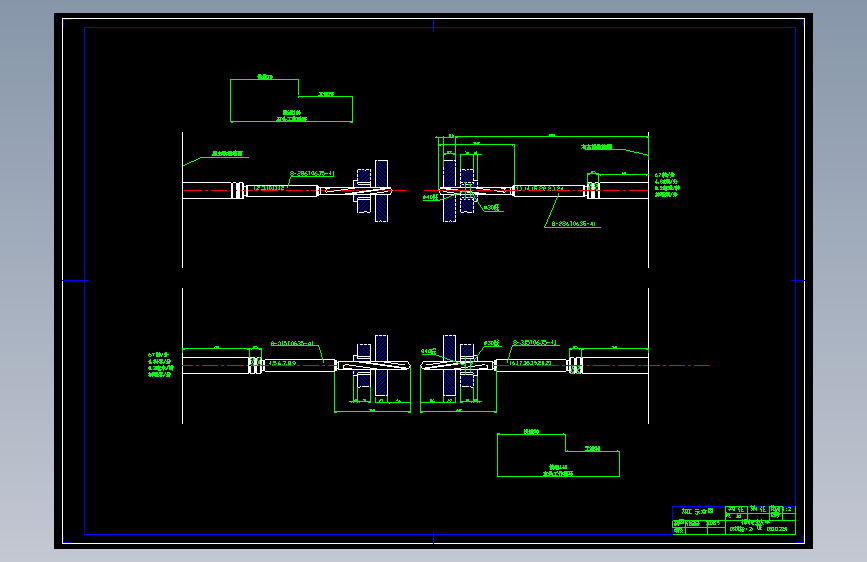

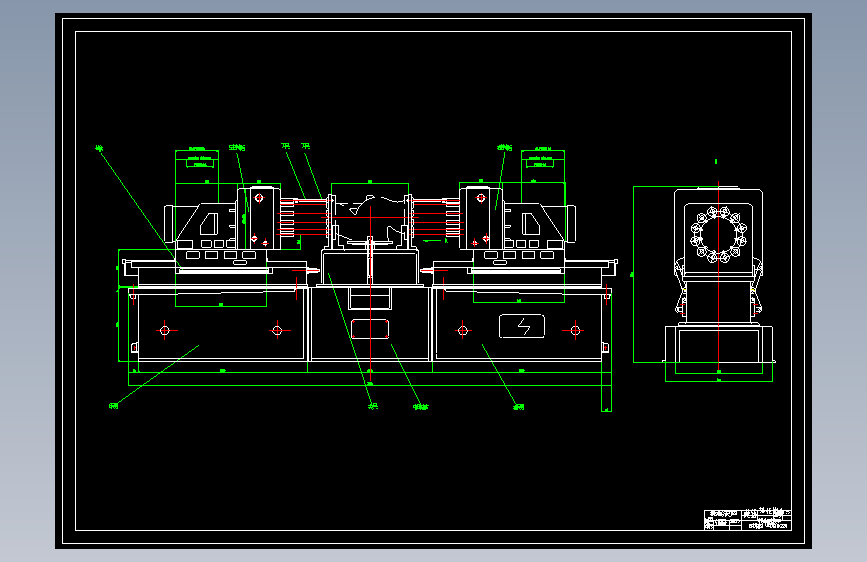

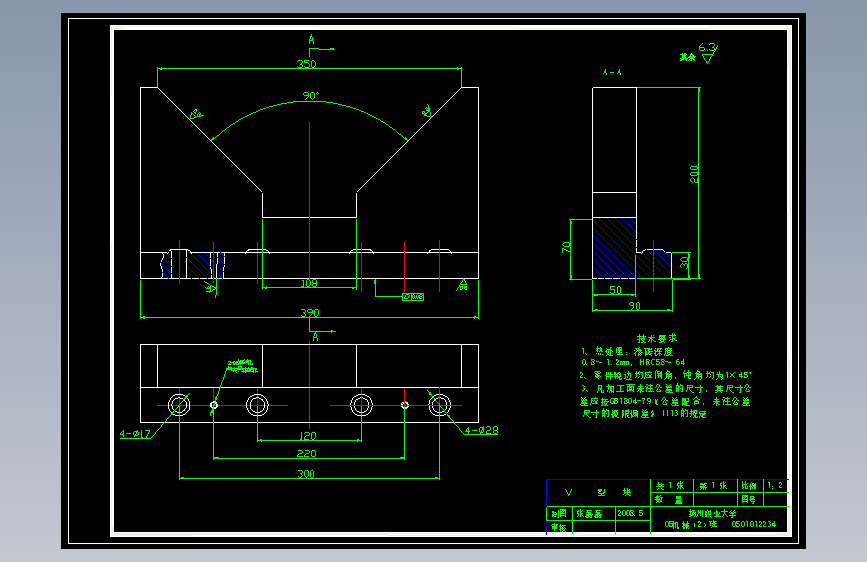

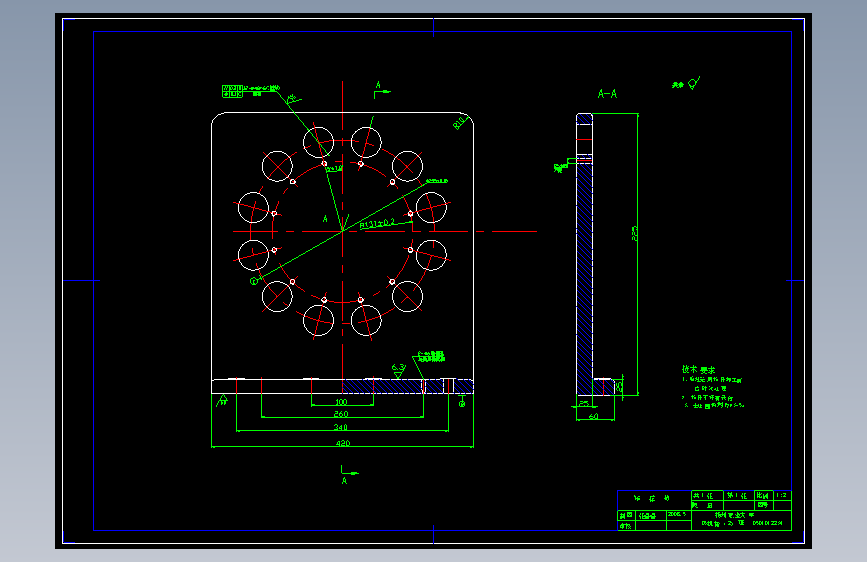

G41J-6型阀体双面钻24孔专机及夹具设计图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小633.16KB，共计13个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要58金币
立即下载 收藏
图纸信息
作者
Awesome
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  答辩发言稿.doc | 24.50K |
| 2 | 设计说明书.doc | 545.50K |
| 3 |  V形块.dwg | 311.78K |
| 4 | 加工示意图.dwg | 347.74K |
| 5 | 压块.dwg | 299.88K |
| 6 | 机床联系尺寸图.dwg | 672.96K |
| 7 | 液压工作原理图.dwg | 296.24K |
| 8 | 组合夹具体.dwg | 394.47K |
| 9 | 被加工零件工序图.dwg | 307.12K |
| 10 | 连杆1.dwg | 292.08K |
| 11 | 连杆2.dwg | 300.98K |
| 12 | 连杆3.dwg | 293.92K |
| 13 | 钻模板.dwg | 309.63K |
