打瓜南瓜收获机
图纸描述

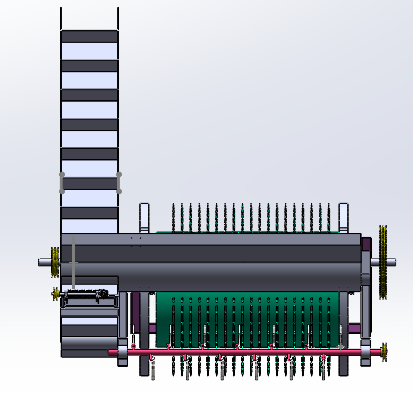

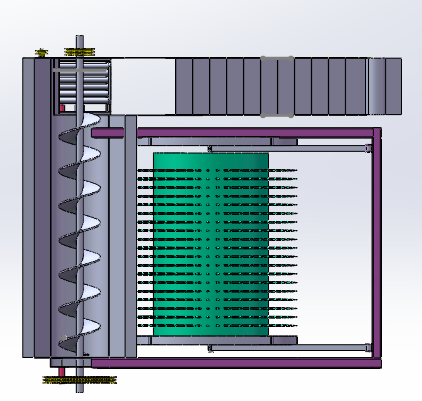

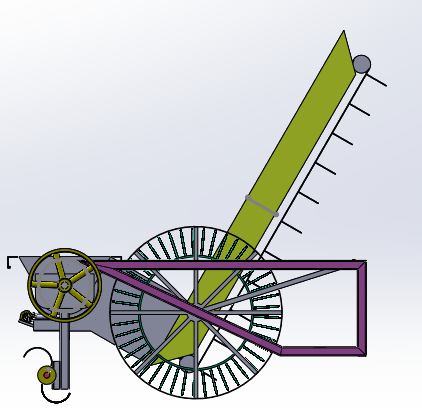

打瓜南瓜收获机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小12.75M，共计33个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2024软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。机器包括1机架、 脱瓜齿、圆锥棍子轴承6、轴承盖 、 捡拾滚筒支架、捡拾滚筒中心支架、分瓜板、地轮、深沟球轴承等组成
下载需要58金币
立即下载 收藏
图纸信息
作者
工厂凡人
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  刺头.SLDPRT | 77.62K |
| 2 |  刺头装配体.SLDASM | 202.58K |
| 3 | 刺轴.SLDPRT | 310.96K |
| 4 | 南瓜收获机.SLDASM | 3.45M |
| 5 | 卷筒1--.SLDPRT | 66.25K |
| 6 | 卷筒2--.SLDPRT | 70.08K |
| 7 | 卷筒支撑装配图.SLDASM | 339.03K |
| 8 | 带式传输机构.SLDASM | 92.30K |
| 9 | 带式运输系统--.SLDPRT | 146.70K |
| 10 | 带板-.SLDPRT | 53.58K |
| 11 | 带轮3-.SLDPRT | 417.90K |
| 12 | 带轮4-.SLDPRT | 116.17K |
| 13 | 带轮5-.SLDPRT | 113.13K |
| 14 | 带轮6-.SLDPRT | 272.84K |
| 15 | 支撑卷筒架--.SLDPRT | 188.33K |
| 16 | 支撑架--.SLDPRT | 60.58K |
| 17 | 支撑瓦--.SLDPRT | 80.47K |
| 18 | 支撑轴--.SLDPRT | 53.55K |
| 19 | 收集筒--.SLDPRT | 439.85K |
| 20 | 收集筒与绞龙装配图.SLDASM | 596.20K |
| 21 | 架子.SLDPRT | 274.04K |
| 22 | 滚筒.SLDPRT | 4.16M |
| 23 | 滚筒输送装配图.SLDASM | 291.21K |
| 24 | 电机.SLDPRT | 373.29K |
| 25 | 直齿轮1.SLDPRT | 190.79K |
| 26 | 绞龙机构--.SLDPRT | 371.86K |
| 27 | 装筒板-1.SLDPRT | 64.78K |
| 28 | 装筒板-2.SLDPRT | 63.09K |
| 29 | 角铁--.SLDPRT | 49.54K |
| 30 | 轮幅--.SLDPRT | 113.36K |
| 31 | 轴承支承--.SLDPRT | 68.04K |
| 32 | 锥齿轮.SLDPRT | 376.73K |
| 33 | 锥齿轮轴-.SLDPRT | 52.54K |
