链条传动线
图纸描述

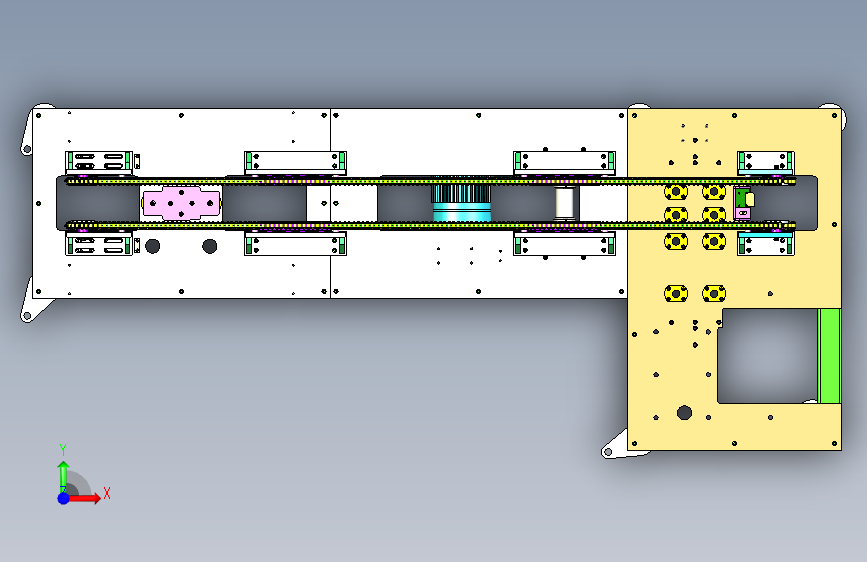

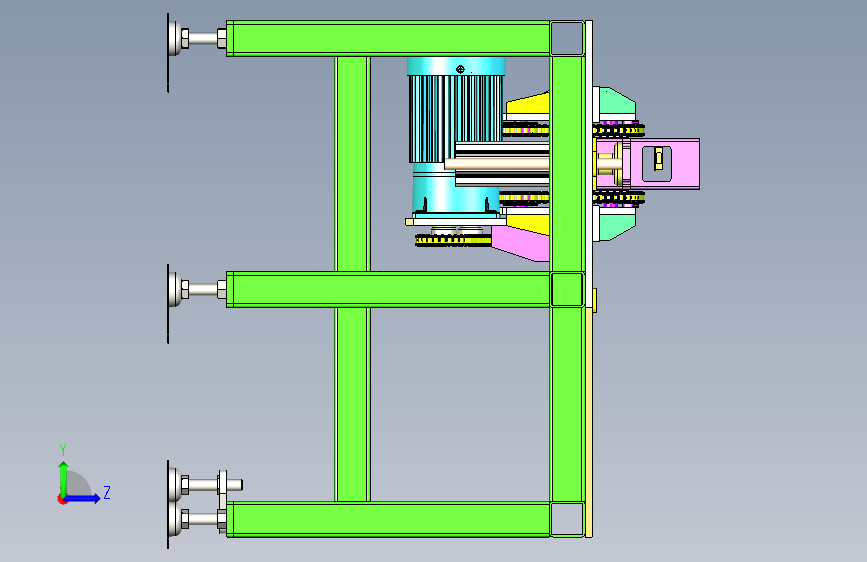

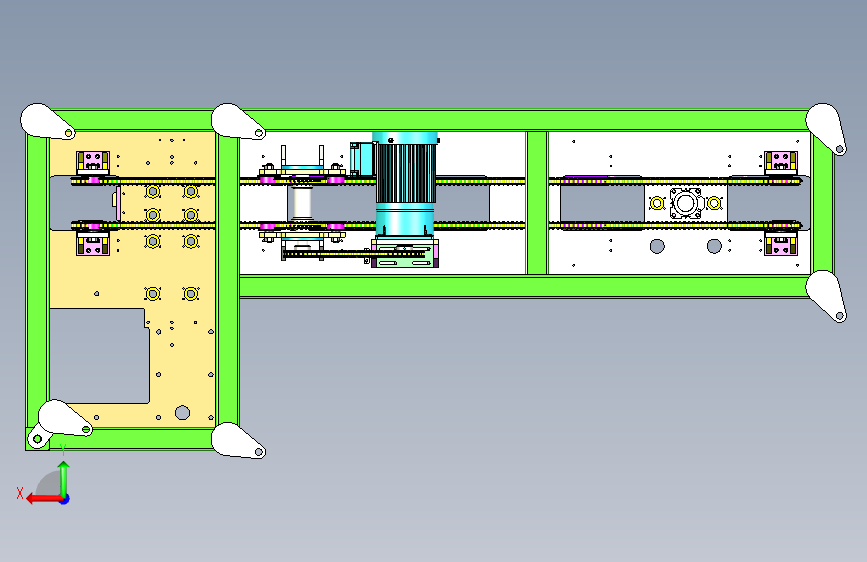

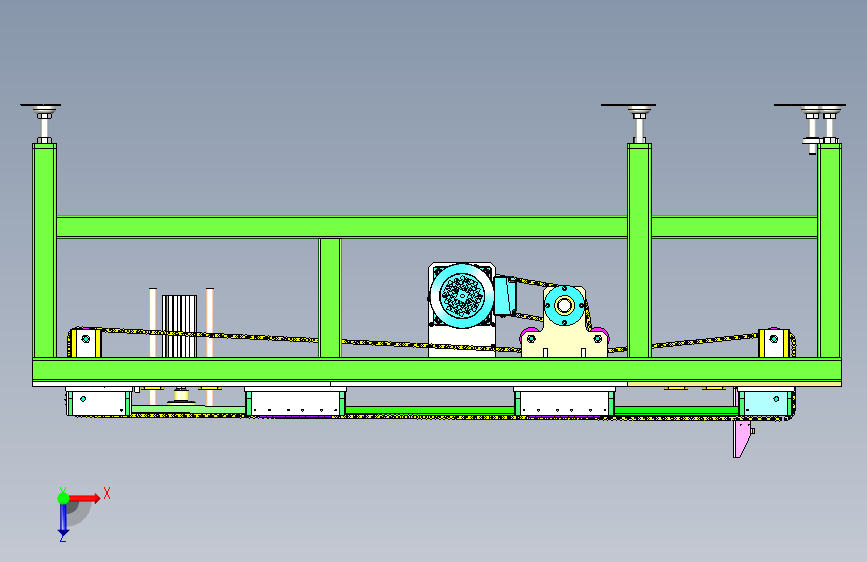

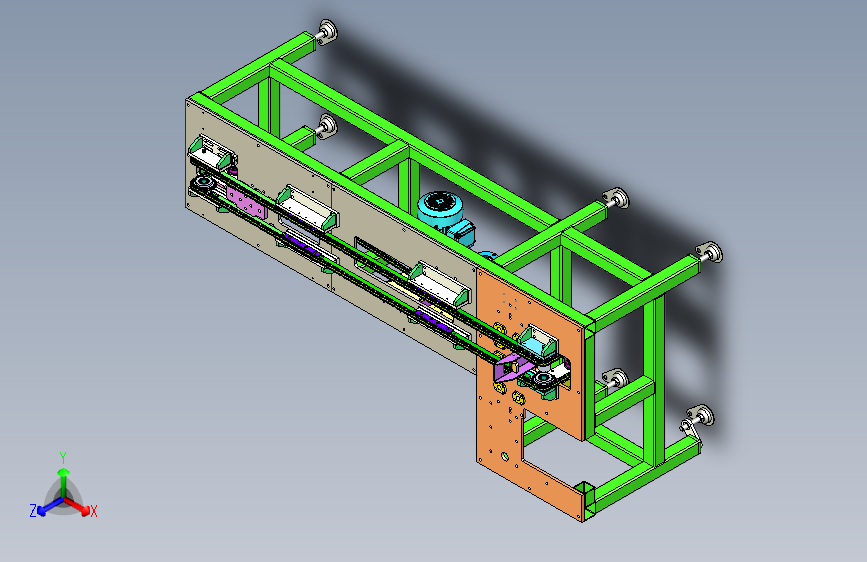

链条传动线图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小23.99M，共计75个文件，包含3D图纸，图纸主格式为stp,sldprt,sldasm，使用STEP软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要59金币
立即下载 收藏
图纸信息
作者
锻造匠
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  zongzhuangtu.stp | 13.47M |
| 2 |  50方管机架旧.SLDPRT | 755.64K |
| 3 | 57-LTX-13堕轮安装板4.SLDPRT | 122.93K |
| 4 | 57-LTX-15堕轮安装板5.SLDPRT | 112.85K |
| 5 | 57-LTX-28对称堕轮连接板.SLDPRT | 116.96K |
| 6 | 57-LTX-29导向轮板1.SLDPRT | 114.38K |
| 7 | 57-LTX-42导向链轮.SLDPRT | 496.03K |
| 8 | 57-LTX-43导向链轮垫片.SLDPRT | 61.57K |
| 9 | 6005-2Z.SLDPRT | 102.80K |
| 10 |  9.525链条-带导向链轮.SLDASM | 140.07K |
| 11 | ACQ50x125SB_00___.SLDASM | 117.72K |
| 12 | E3ZG-D62感应器.SLDPRT | 67.51K |
| 13 | EZ3G-D62感应器支架.SLDPRT | 74.52K |
| 14 | FJKN16_75.sldasm | 76.59K |
| 15 | FJKN16_75pad.sldprt | 86.14K |
| 16 | FJKN16_75screw.sldprt | 75.32K |
| 17 | GB893．1-86孔用弹性挡圈A型32.SLDPRT | 87.39K |
| 18 | GB／T276-94深沟球轴承6002-2Z.SLDPRT | 606.75K |
| 19 | GB／T41-20001型六角螺母C级M10.SLDPRT | 122.12K |
| 20 | LMH16.SLDPRT | 117.20K |
| 21 | LTX-01-固定面板1.SLDPRT | 298.33K |
| 22 | LTX-02-固定面板2.SLDPRT | 256.08K |
| 23 | LTX-03-固定面板3.SLDPRT | 374.73K |
| 24 | LTX-04-连接件1.SLDPRT | 121.22K |
| 25 | LTX-05-衬套.SLDPRT | 74.72K |
| 26 | LTX-06-链条托板1.SLDPRT | 77.25K |
| 27 | LTX-07-链条托板2.SLDPRT | 79.01K |
| 28 | LTX-08-链条托板3.SLDPRT | 76.33K |
| 29 | LTX-09-堕轮安装板1.SLDPRT | 116.44K |
| 30 | LTX-10-堕轮安装板2.SLDPRT | 107.57K |
| 31 | LTX-11-堕轮安装板3.SLDPRT | 118.03K |
| 32 | LTX-12-安装筋板1.SLDPRT | 86.01K |
| 33 | LTX-14-堕轮安装底板1.SLDPRT | 139.35K |
| 34 | LTX-16-轴承安装座.SLDPRT | 106.44K |
| 35 | LTX-17-安装筋板2.SLDPRT | 85.74K |
| 36 | LTX-18-节距9.525内径30齿数24链轮.SLDPRT | 774.52K |
| 37 | LTX-19-节距9.525内径16齿数24链轮.SLDPRT | 657.46K |
| 38 | LTX-20-主动链条安装板.SLDPRT | 153.90K |
| 39 | LTX-21-螺纹销.SLDPRT | 265.76K |
| 40 | LTX-22-轴承垫圈.SLDPRT | 68.98K |
| 41 | LTX-23-从动堕轮.SLDPRT | 152.22K |
| 42 | LTX-24-气缸顶推安装板.SLDPRT | 137.43K |
| 43 | LTX-25-气缸调节连接板.SLDPRT | 212.72K |
| 44 | LTX-26-气缸顶推杆.SLDPRT | 51.66K |
| 45 | LTX-27-传动轴1.SLDPRT | 146.18K |
| 46 | LTX-30-导向轮板2.SLDPRT | 83.97K |
| 47 | LTX-31-导向轮板3.SLDPRT | 101.32K |
| 48 | LTX-32-挡片.SLDPRT | 121.82K |
| 49 | LTX-33-定位挡板.SLDPRT | 59.09K |
| 50 | LTX-34-电机安装筋板.SLDPRT | 80.57K |
| 51 | LTX-35-电机安装板.SLDPRT | 125.02K |
| 52 | LTX-36-电机衬套.SLDPRT | 87.10K |
| 53 | LTX-37-链条线张紧块.SLDPRT | 81.70K |
| 54 | LTX-38-链条线电机安装板.SLDPRT | 116.02K |
| 55 | LTX-39-极板限位挡板2.SLDPRT | 170.53K |
| 56 | LTX-40-50方管机架.SLDPRT | 1.11M |
| 57 | LTX-41-地脚连接块.SLDPRT | 67.23K |
| 58 | SV-A10-02A.SLDPRT | 3.11M |
| 59 | _ACQS-50x125-B-P_b.sldprt | 85.40K |
| 60 | _ACQS-50x125-B10_r0.sldprt | 29.32K |
| 61 | 下部导向轮组件.sldasm | 123.95K |
| 62 | 内链节9.525.SLDPRT | 144.81K |
| 63 | 外链节9.525.SLDPRT | 128.71K |
| 64 | 导向链轮组件.SLDASM | 784.04K |
| 65 | 总成链条传动线.SLDASM | 4.53M |
| 66 | 机架模块.SLDASM | 303.83K |
| 67 | 链条线输出链条.SLDASM | 157.27K |
| 68 | 链条线输出链条路径.SLDPRT | 51.99K |
| 69 | 链条线链条路径-带导向链轮.SLDPRT | 55.55K |
| 70 | 链轮模块.SLDASM | 1.10M |
| 71 | 隋轮模块1.SLDASM | 123.55K |
| 72 | 隋轮模块2.SLDASM | 103.62K |
| 73 | 隋轮模块3.SLDASM | 111.55K |
| 74 | 隋轮模块4.SLDASM | 111.24K |
| 75 | 隋轮模块5.SLDASM | 112.31K |
