凸轮运动机构设计模型
图纸描述

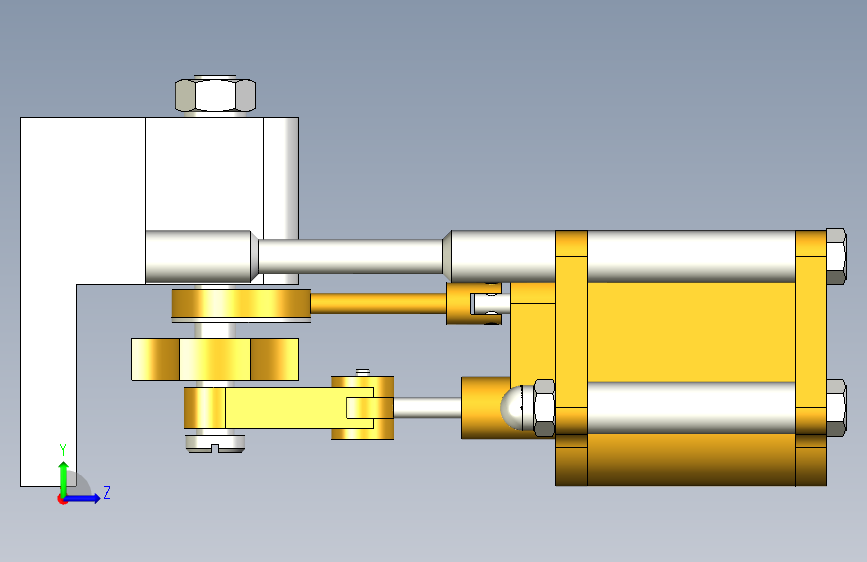

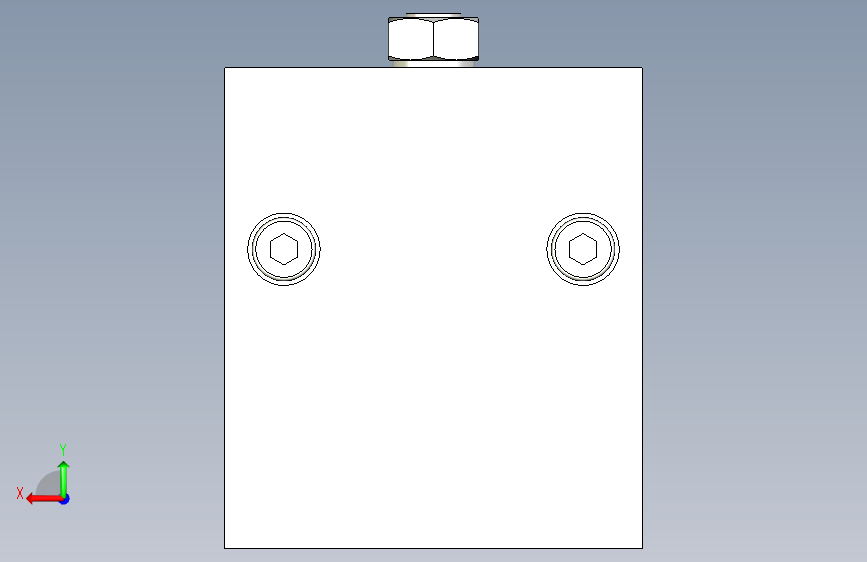

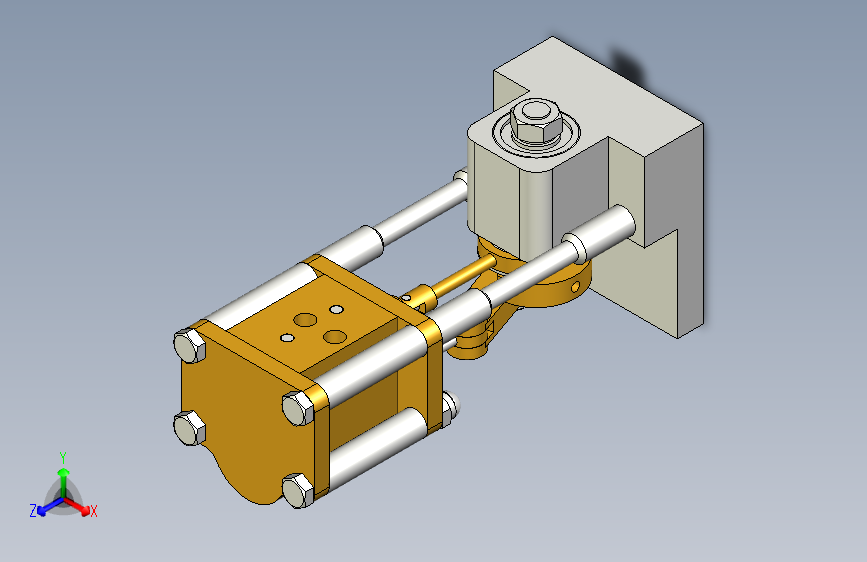

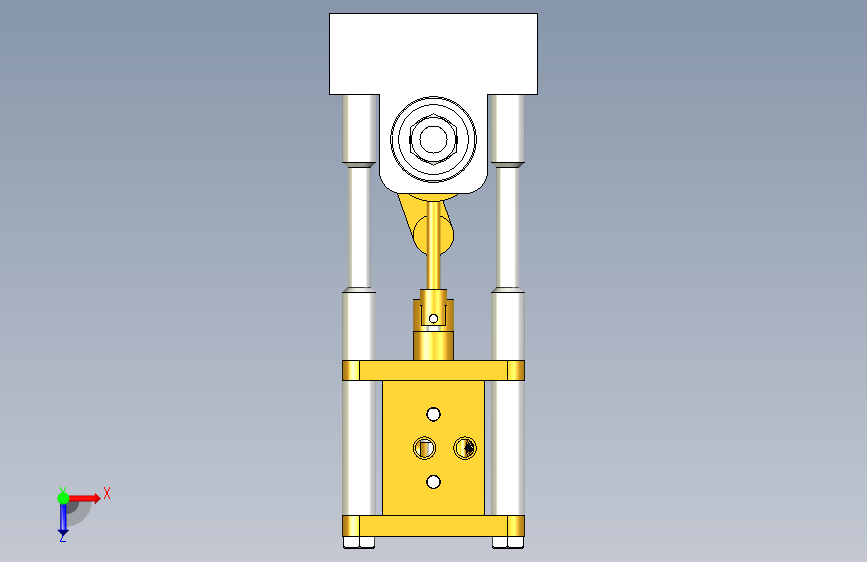

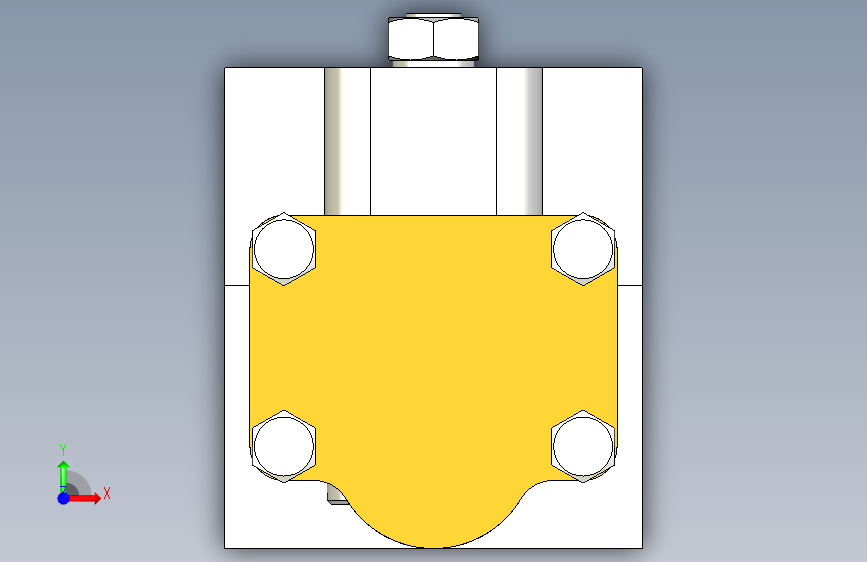

凸轮运动机构设计模型图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小1.69M，共计42个文件，包含3D图纸，图纸主格式为stp,sldprt,sldasm,step，使用STEP软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要59金币
立即下载 收藏
图纸信息
作者
WX_203040
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  zongzhuangtu.stp | 661.50K |
| 2 |  Antriebswelle.sldprt | 50.50K |
| 3 |  ASSEMBLY.sldasm | 39.50K |
| 4 | Auge.sldprt | 52.00K |
| 5 | Distanzh黮se_001.sldprt | 50.00K |
| 6 | Distanzh黮se_002.sldprt | 50.00K |
| 7 | Distanzh黮se_003.sldprt | 50.00K |
| 8 | Distanzh黮se_004.sldprt | 50.00K |
| 9 | Exzenter.sldprt | 51.50K |
| 10 | Flachkopfschraube_DIN_923_-_M4x8_001.sldprt | 54.00K |
| 11 | Gewindestift_DIN_914_-_M3_x_6_001.sldprt | 53.00K |
| 12 | Gewindestift_DIN_914_-_M3_x_6_002.sldprt | 53.00K |
| 13 | Hutmutter_DIN_1587_-_M4_001.sldprt | 54.00K |
| 14 | Hutmutter_DIN_1587_-_M4_002.sldprt | 54.00K |
| 15 | Kolben.sldprt | 50.00K |
| 16 | Kolbenstange.sldprt | 50.50K |
| 17 | Kurbelschwinge.sldprt | 52.50K |
| 18 | Kurbelwellenlagerbock.sldprt | 57.00K |
| 19 | Motorblock.sldprt | 64.50K |
| 20 | MSV1.step | 2.27M |
| 21 | Pleuel_Arbeitskolben.sldprt | 54.00K |
| 22 | Pleuel_Schieber.sldprt | 53.50K |
| 23 | Rillenkugellager_INA_626_001.sldprt | 54.50K |
| 24 | Rillenkugellager_INA_626_002.sldprt | 54.50K |
| 25 | Saeule_001.sldprt | 52.50K |
| 26 | Saeule_002.sldprt | 52.50K |
| 27 | Scheibe_DIN_125_-_A_43_001.sldprt | 50.50K |
| 28 | Schieber.sldprt | 51.50K |
| 29 | Skt-Mutter_DIN_934_-_M6_001.sldprt | 54.50K |
| 30 | Skt-Schraube_DIN_931_-_M4_x_45_001.sldprt | 54.50K |
| 31 | Skt-Schraube_DIN_931_-_M4_x_45_002.sldprt | 54.50K |
| 32 | Skt-Schraube_DIN_931_-_M4_x_45_003.sldprt | 54.50K |
| 33 | Skt-Schraube_DIN_931_-_M4_x_45_004.sldprt | 54.50K |
| 34 | Zyl-Schraube_DIN_912_-_M4_x_20_001.sldprt | 54.00K |
| 35 | Zyl-Schraube_DIN_912_-_M4_x_20_002.sldprt | 54.00K |
| 36 | Zyl-Stift_ISO_2338-2x10_001.sldprt | 50.50K |
| 37 | Zyl-Stift_ISO_2338-2x6_001.sldprt | 50.50K |
| 38 | Zyl-Stift_ISO_2338-3x6_001.sldprt | 50.50K |
| 39 | Zyl-Stift_ISO_2338-3x6_002.sldprt | 50.50K |
| 40 | Zylinderdeckel_oben.sldprt | 56.50K |
| 41 | Zylinderdeckel_unten.sldprt | 58.50K |
| 42 | 凸轮运动机构设计模型.SLDASM | 629.00K |
