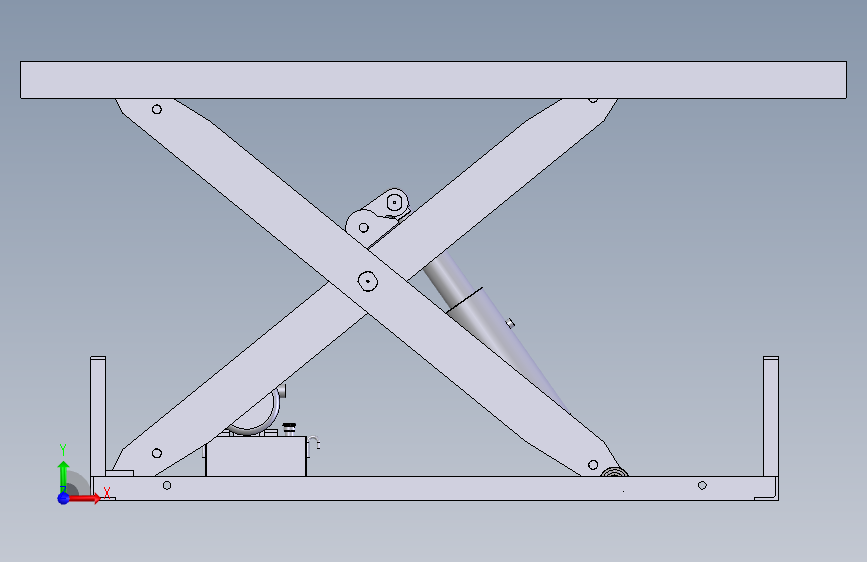

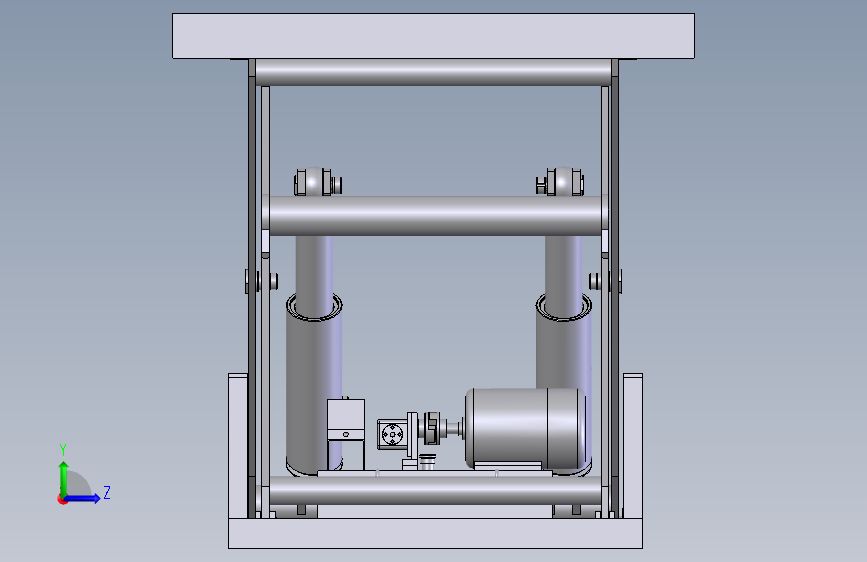

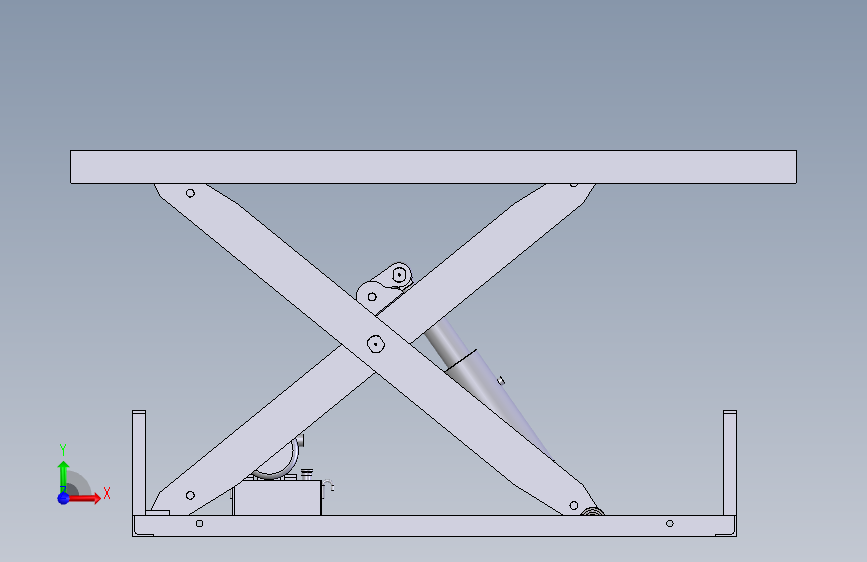

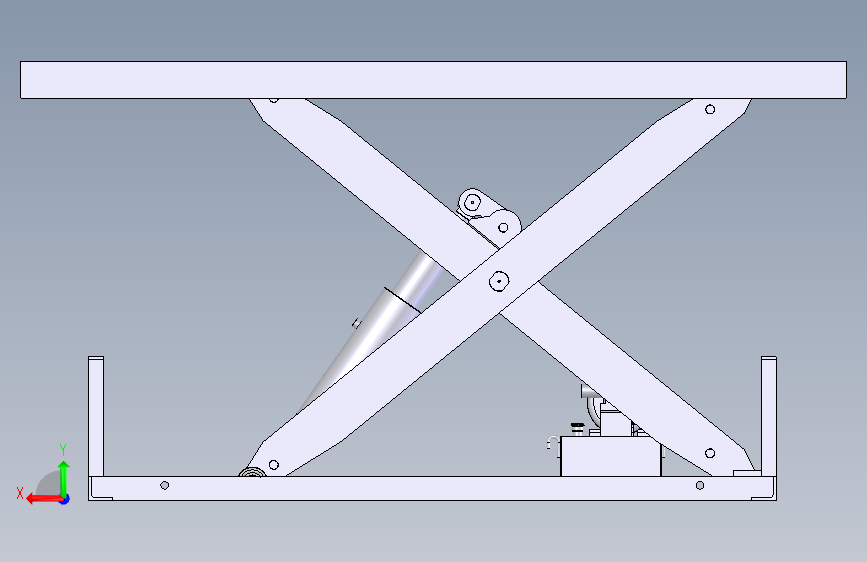

剪叉式升降台模型设计图243117
图纸描述
剪叉式升降台模型设计图243117图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小4.82M，共计45个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2014软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要60金币
立即下载 收藏
图纸信息
作者
语轻扬
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  6309.SLDPRT | 639.00K |
| 2 | 上框架.SLDPRT | 719.50K |
| 3 |  上框架装配图.SLDASM | 187.50K |
| 4 | 下框架.SLDPRT | 552.00K |
| 5 | 侧封板.SLDPRT | 124.00K |
| 6 | 内叉板.SLDPRT | 164.50K |
| 7 | 内叉组合.SLDASM | 426.50K |
| 8 | 堆垛升降台总图.SLDASM | 1.03M |
| 9 | 外叉组合.SLDASM | 446.50K |
| 10 | 头支承耳撑挡.SLDPRT | 675.00K |
| 11 | 导向塞.SLDPRT | 211.50K |
| 12 | 导向套.SLDPRT | 151.00K |
| 13 | 底板.SLDPRT | 132.00K |
| 14 | 支撑阀.SLDPRT | 208.00K |
| 15 | 支撑阀底座.SLDPRT | 138.00K |
| 16 | 柱塞.SLDPRT | 172.00K |
| 17 | 柱塞耳环.SLDPRT | 179.50K |
| 18 | 柱塞装配.SLDASM | 137.00K |
| 19 | 止翻压条.SLDPRT | 158.00K |
| 20 | 油泵底座.SLDPRT | 241.00K |
| 21 | 油泵接头板.SLDPRT | 203.50K |
| 22 | 油箱.SLDASM | 623.00K |
| 23 | 油箱.SLDPRT | 543.00K |
| 24 | 油箱盖.SLDPRT | 261.00K |
| 25 | 油缸体装配.SLDASM | 306.00K |
| 26 | 油缸头支撑耳.SLDPRT | 284.50K |
| 27 | 油缸支撑耳.SLDPRT | 140.00K |
| 28 | 注油口旋盖.SLDPRT | 218.50K |
| 29 | 注油接口.SLDPRT | 103.50K |
| 30 | 滑轮.SLDPRT | 122.00K |
| 31 | 滑轮轴.SLDPRT | 182.00K |
| 32 | 电机100L-3KW-4.SLDPRT | 200.50K |
| 33 | 端封板.SLDPRT | 106.50K |
| 34 | 缸头耳环.SLDPRT | 163.00K |
| 35 | 缸筒.SLDPRT | 562.00K |
| 36 | 联轴器.SLDPRT | 240.00K |
| 37 | 连接板.SLDPRT | 138.50K |
| 38 | 铜套.SLDPRT | 106.50K |
| 39 | 销轴.SLDPRT | 271.50K |
| 40 | 销轴2.SLDPRT | 263.00K |
| 41 | 销轴3.SLDPRT | 250.00K |
| 42 | 防尘圈座.SLDPRT | 128.00K |
| 43 | 隔套.SLDPRT | 103.00K |
| 44 | 面板.SLDPRT | 133.50K |
| 45 | 齿轮泵.SLDPRT | 320.50K |
