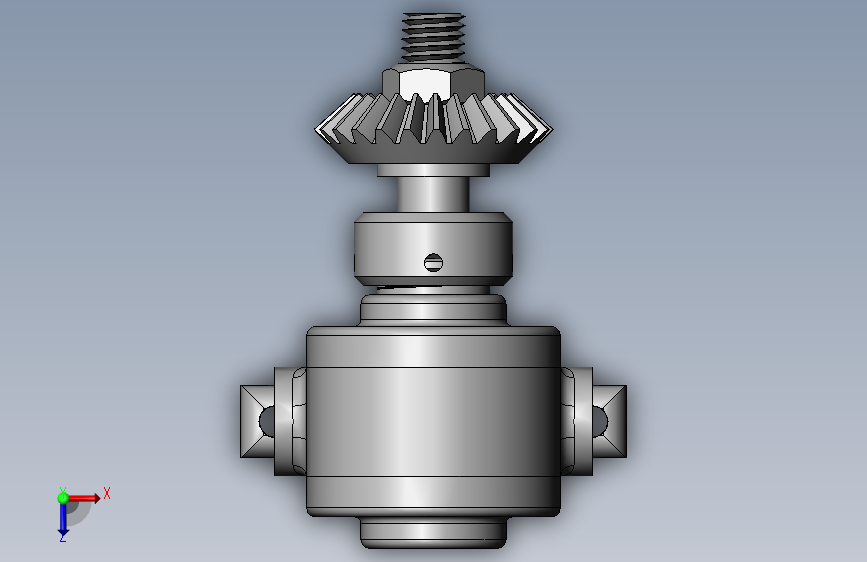

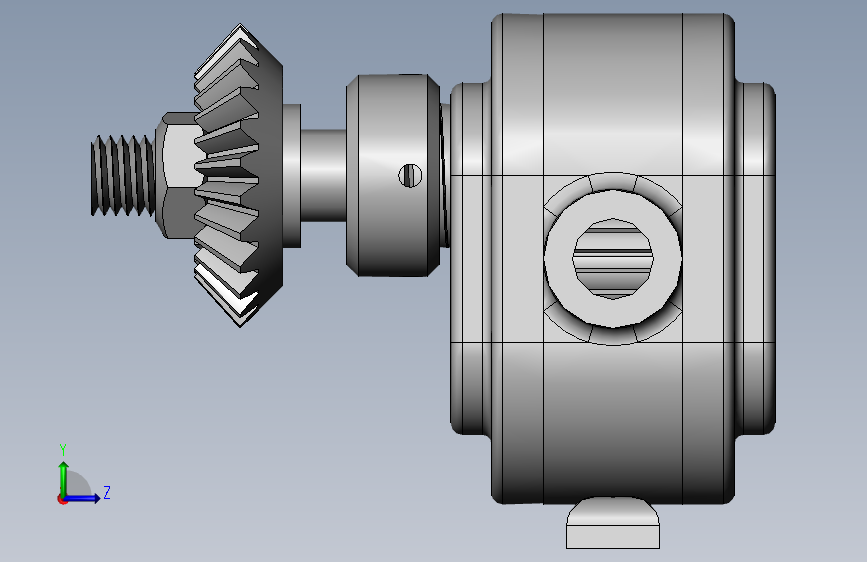

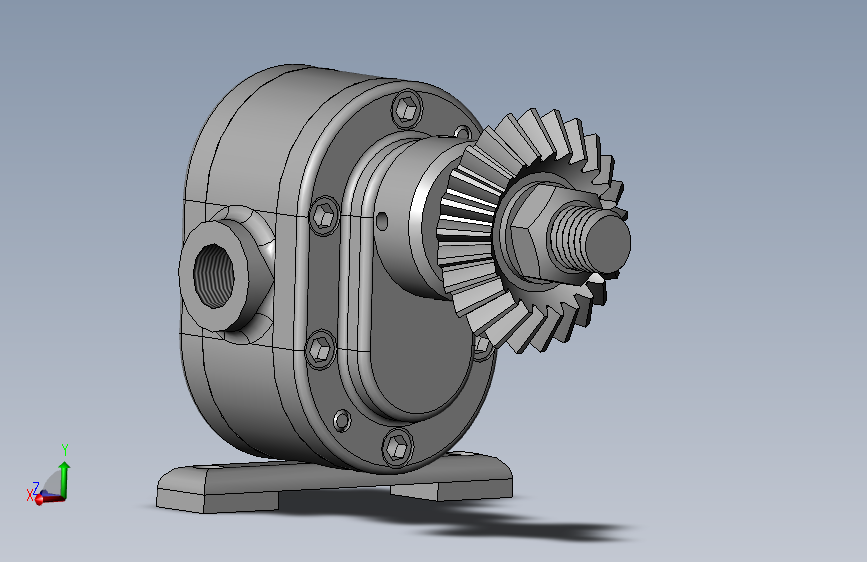

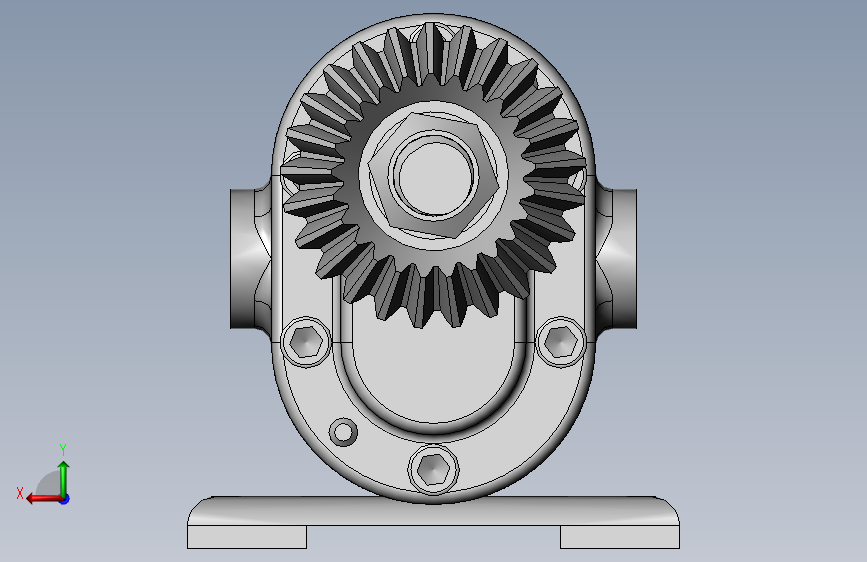

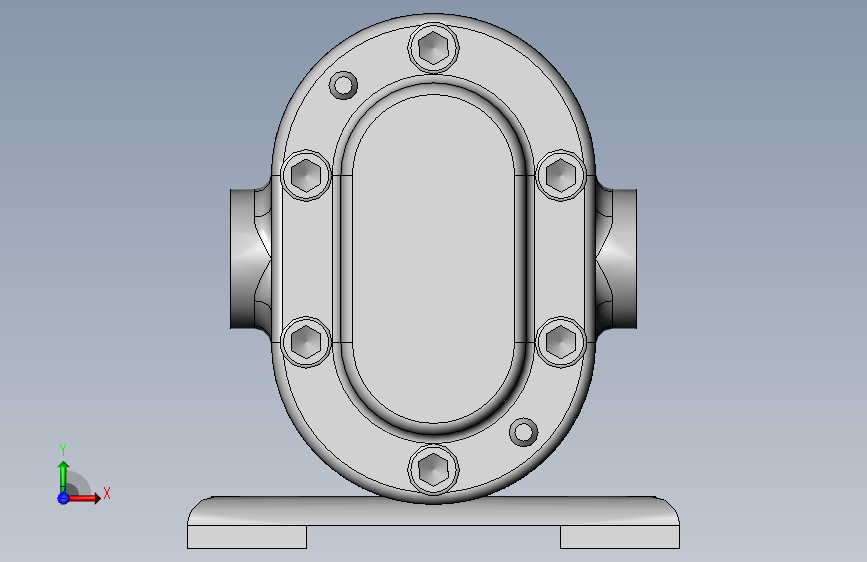

齿轮泵（SW18+爆炸图）图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小5.28M,图纸格式为stp,sldprt,sldasm,图纸软件为SOLIDWORKS 2018,可供设计参考。
齿轮泵（SW18+爆炸图）
图纸描述
齿轮泵（SW18+爆炸图）图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小5.28M,图纸格式为stp,sldprt,sldasm,图纸软件为SOLIDWORKS 2018,可供设计参考。
下载需要22金币
立即下载 收藏
图纸信息
作者
胡设计
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  总装图1.stp | 1.71M |
| 2 |  传动轴.SLDPRT | 348.50K |
| 3 |  传动轴装配.SLDASM | 203.50K |
| 4 | 压紧螺母.SLDPRT | 289.00K |
| 5 | 圆柱齿轮.SLDPRT | 302.00K |
| 6 | 圆柱齿轮2.SLDPRT | 282.00K |
| 7 | 圆锥齿轮基体.SLDPRT | 484.50K |
| 8 | 垫片.SLDPRT | 125.50K |
| 9 | 定位销.SLDPRT | 144.00K |
| 10 | 支撑轴.SLDPRT | 191.00K |
| 11 | 支撑轴装配.SLDASM | 122.00K |
| 12 | 螺栓M6X12.SLDPRT | 356.50K |
| 13 | 螺栓M6X30.SLDPRT | 301.00K |
| 14 | 螺母.SLDPRT | 205.50K |
| 15 | 装配体1.SLDASM | 269.00K |
| 16 | 键1.SLDPRT | 214.00K |
| 17 | 键2.SLDPRT | 117.00K |
| 18 | 齿轮泵前盖.SLDPRT | 337.50K |
| 19 | 齿轮泵后盖.SLDPRT | 503.50K |
| 20 | 齿轮泵基座.SLDPRT | 468.50K |
| 21 | 齿轮泵总装配.SLDASM | 596.79K |
| 22 |  齿轮泵爆炸图演示.avi | 3.78M |
| 23 | 齿轮泵运动演示.avi | 2.92M |
