三坐标微型自动钻孔平台
图纸描述

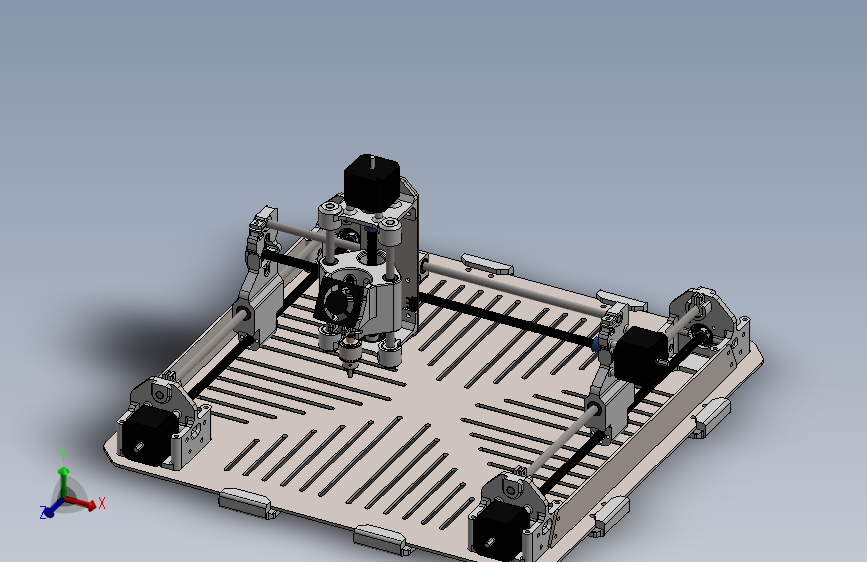

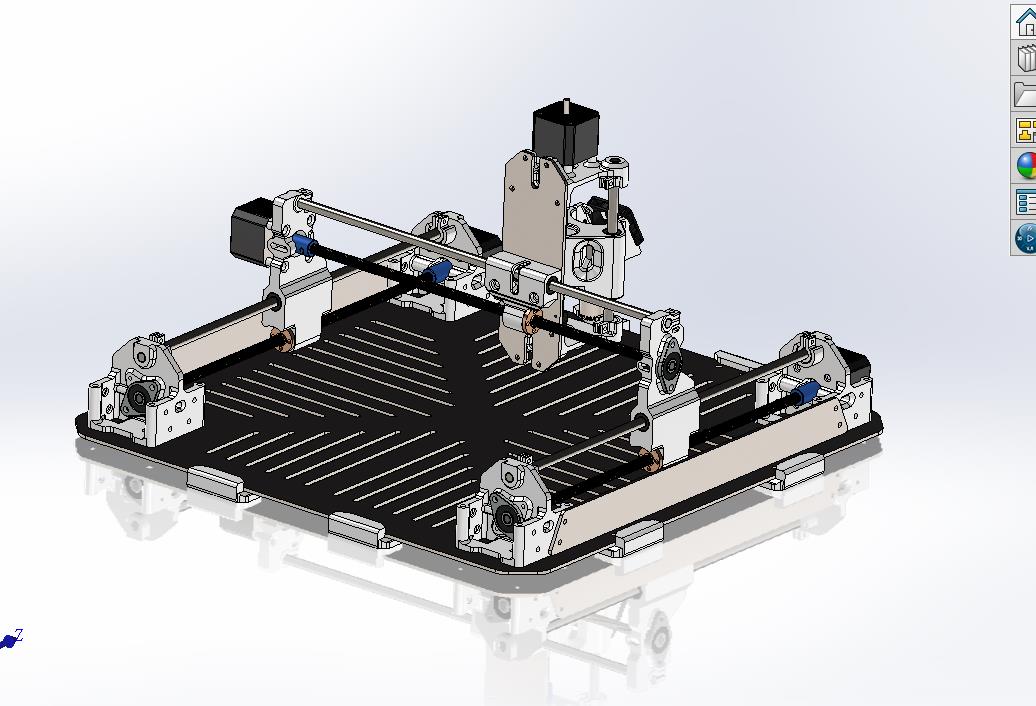

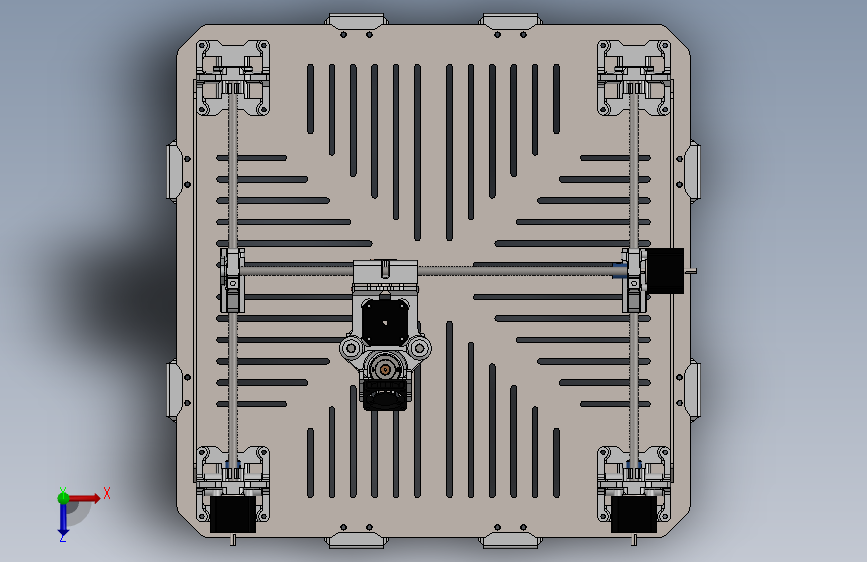

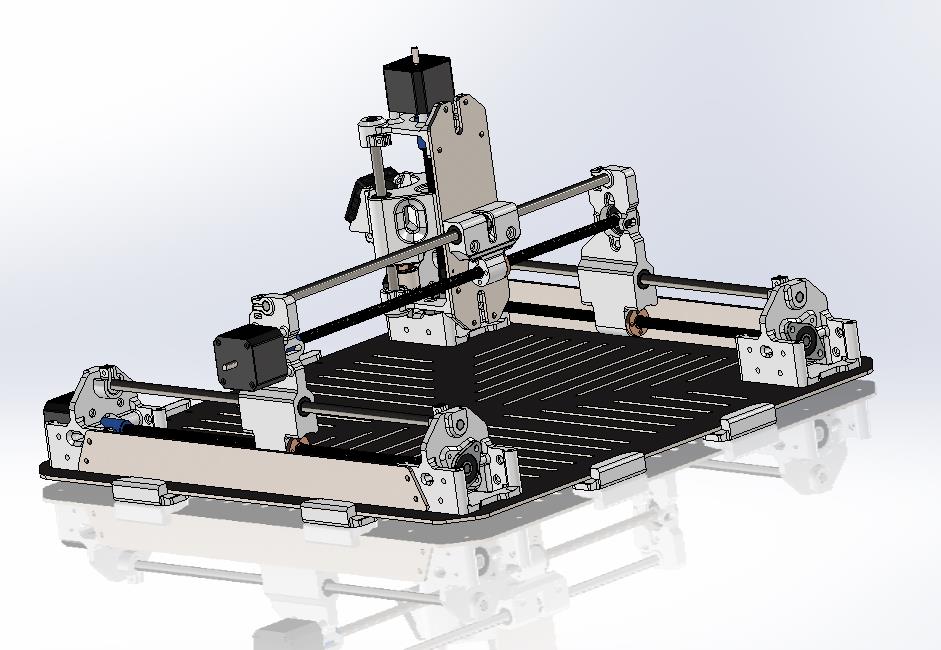

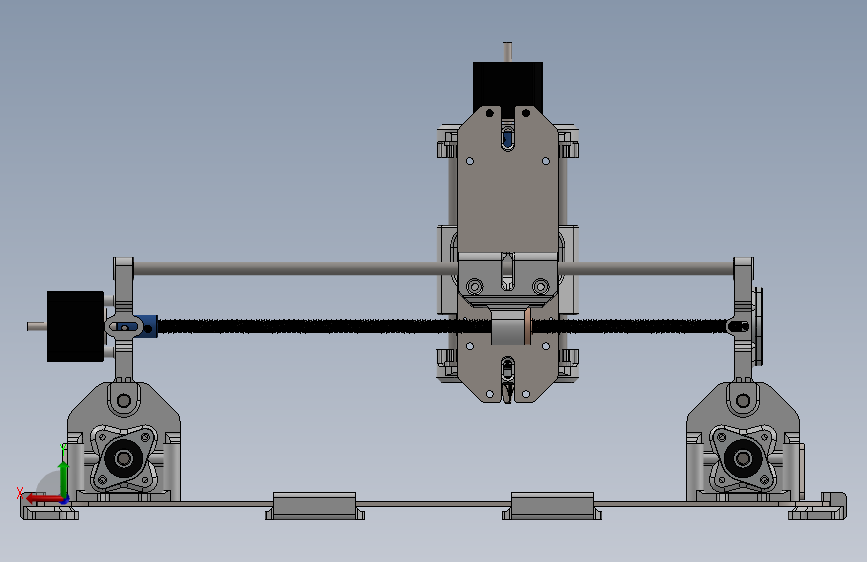

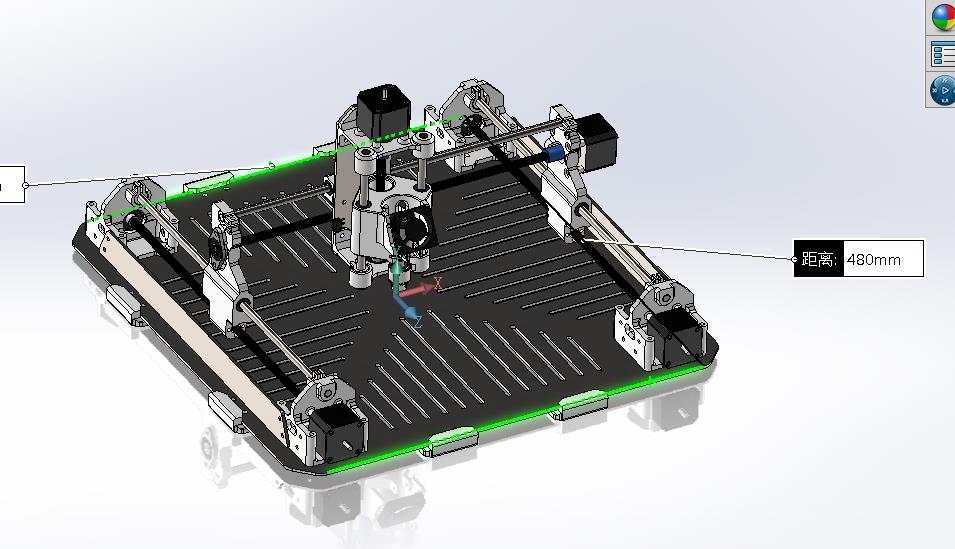

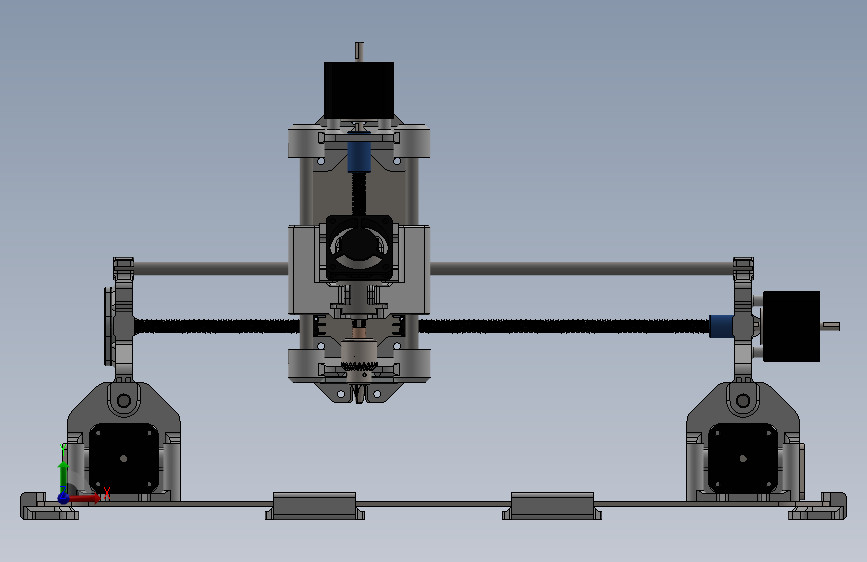

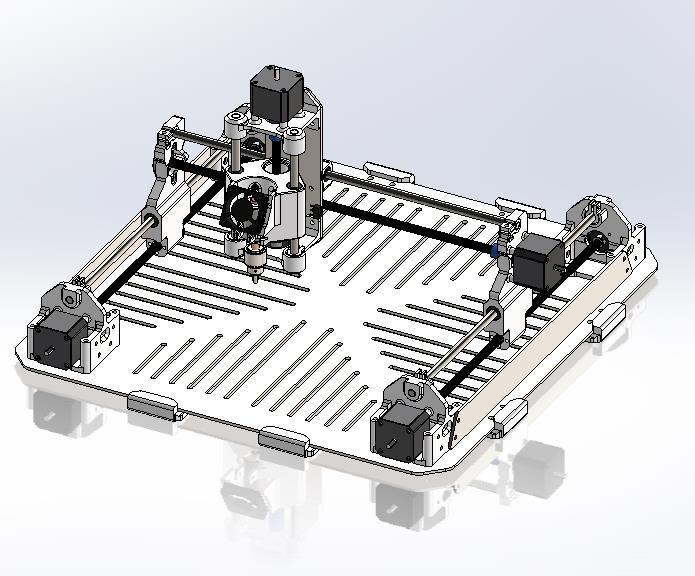

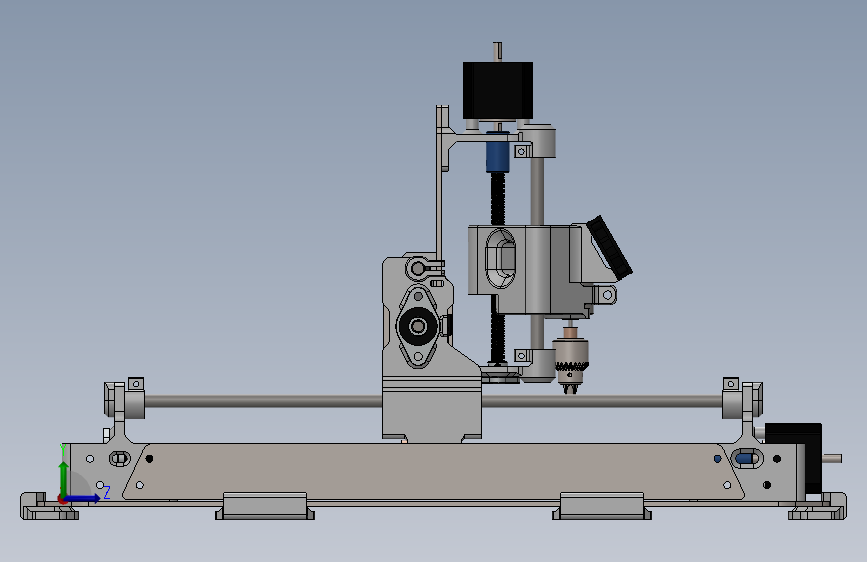

三坐标微型自动钻孔平台： 三轴分别采用丝杠+光轴+步进电机驱动实现坐标定位，并由钻孔电机+钻夹等装置实现钻孔。平台尺寸480x480mm。此机构适用于塑料、铝材、石蜡等较软的材质钻孔。
下载需要73金币
立即下载 收藏
图纸信息
作者
陈工cc
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  eje_nema_17.SLDPRT | 56.31K |
| 2 | KFL08.SLDPRT | 228.18K |
| 3 | KW10_Switch.SLDPRT | 277.52K |
| 4 | LM8UU.SLDPRT | 95.25K |
| 5 | mandril_corona.SLDPRT | 544.07K |
| 6 | mandril_cuerpo.SLDPRT | 208.94K |
| 7 | nema_17.SLDPRT | 132.37K |
| 8 | Pieza1.SLDPRT | 858.86K |
| 9 | RS385_MOTOR_EJE.SLDPRT | 65.06K |
| 10 | RS385_MOTOR_ESTATOR.SLDPRT | 190.63K |
| 11 |  RS385钻孔电机.SLDASM | 99.80K |
| 12 | uña.SLDPRT | 121.90K |
| 13 | 三坐标微型自动钻孔平台.SLDASM | 19.21M |
| 14 | 丝杠1.SLDPRT | 14.26M |
| 15 | 丝杠3.SLDPRT | 6.41M |
| 16 | 丝母.SLDPRT | 75.04K |
| 17 | 光轴3.SLDPRT | 43.92K |
| 18 | 光轴8.SLDPRT | 42.59K |
| 19 | 固定座1.SLDPRT | 304.22K |
| 20 | 基板.SLDPRT | 309.67K |
| 21 | 电机固定座1.SLDPRT | 455.00K |
| 22 | 电机固定座2.SLDPRT | 473.21K |
| 23 | 电机座3.SLDPRT | 300.04K |
| 24 | 直线光轴8.SLDPRT | 43.67K |
| 25 | 移动座.SLDPRT | 302.68K |
| 26 | 联轴器.SLDPRT | 318.47K |
| 27 | 联轴器2.SLDPRT | 143.00K |
| 28 | 调整固定板.SLDPRT | 120.28K |
| 29 | 连接器.SLDPRT | 107.26K |
| 30 | 连接板.SLDPRT | 98.58K |
| 31 | 连接板3.SLDPRT | 62.16K |
| 32 | 钻夹子.SLDASM | 290.50K |
| 33 | 风扇.SLDPRT | 168.66K |
| 34 | 驱动块.SLDPRT | 304.05K |
| 35 | 驱动电机.SLDASM | 82.35K |
