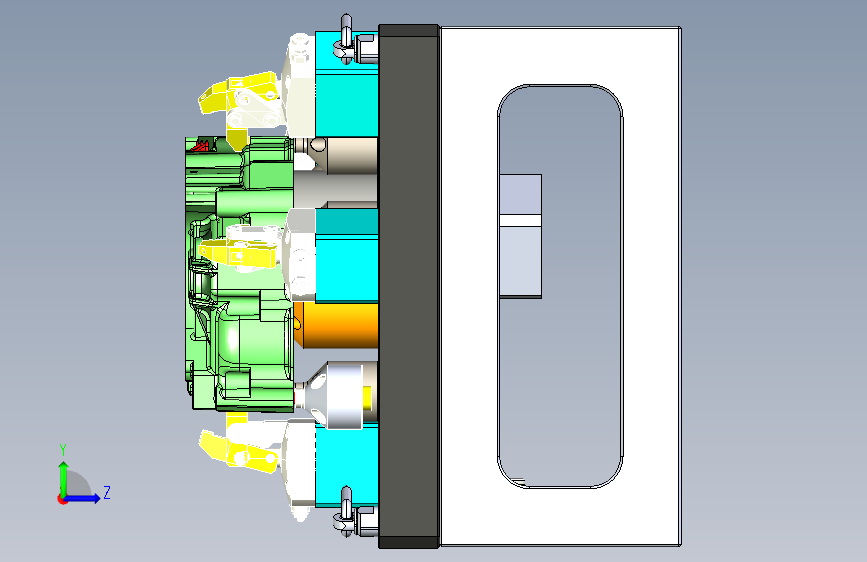

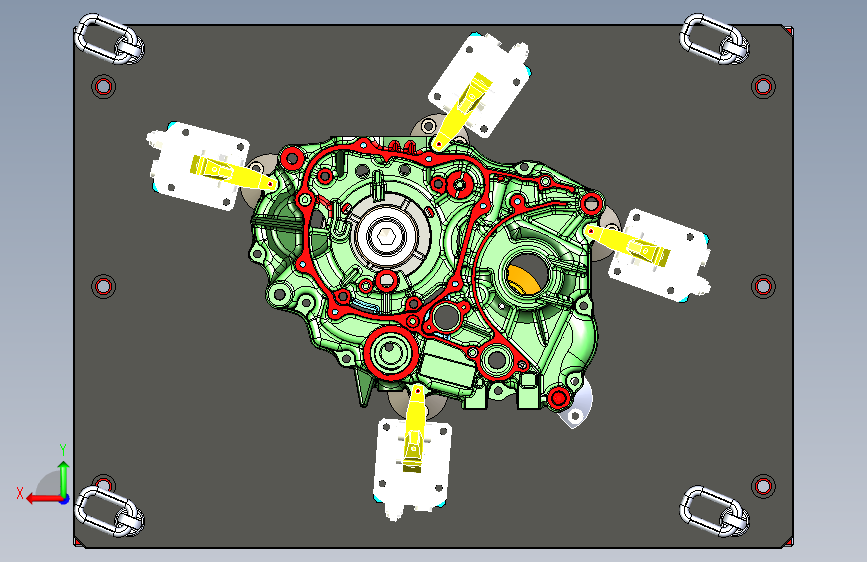

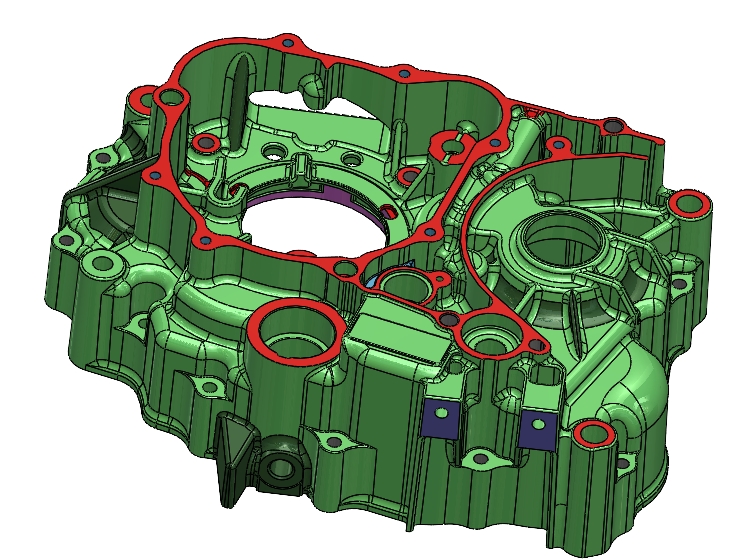

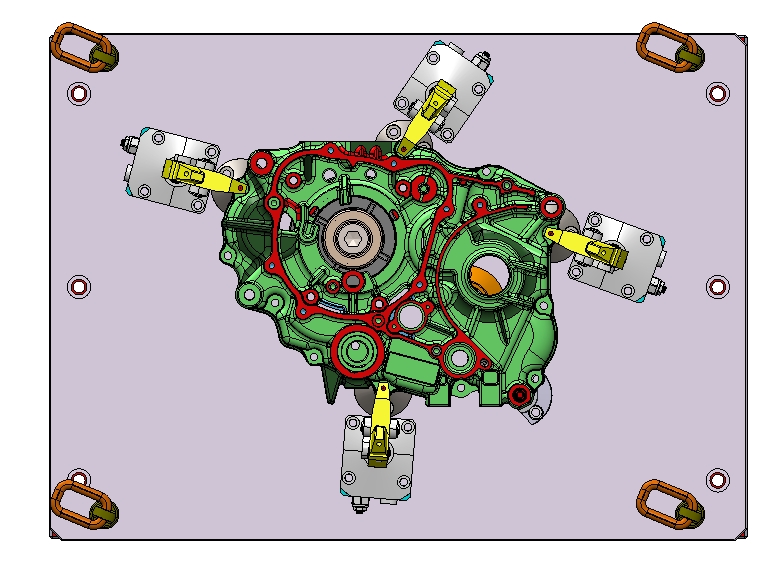

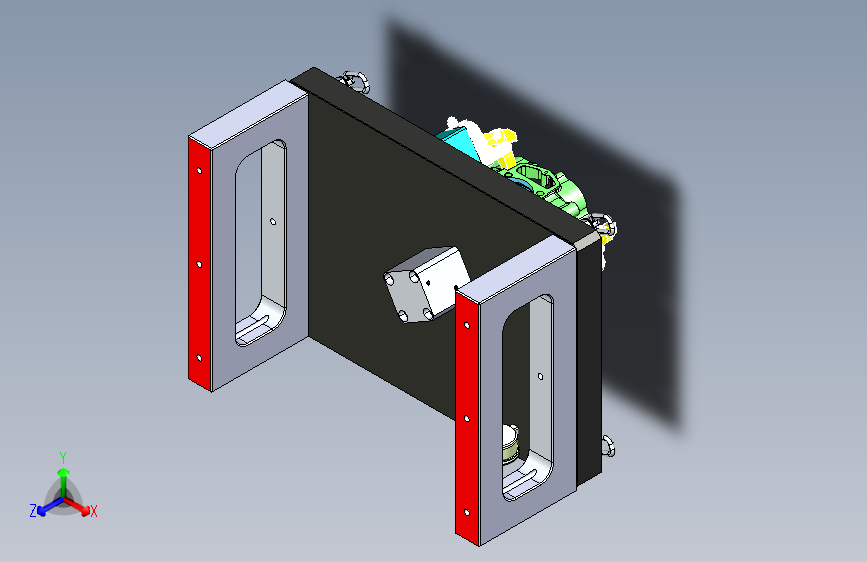

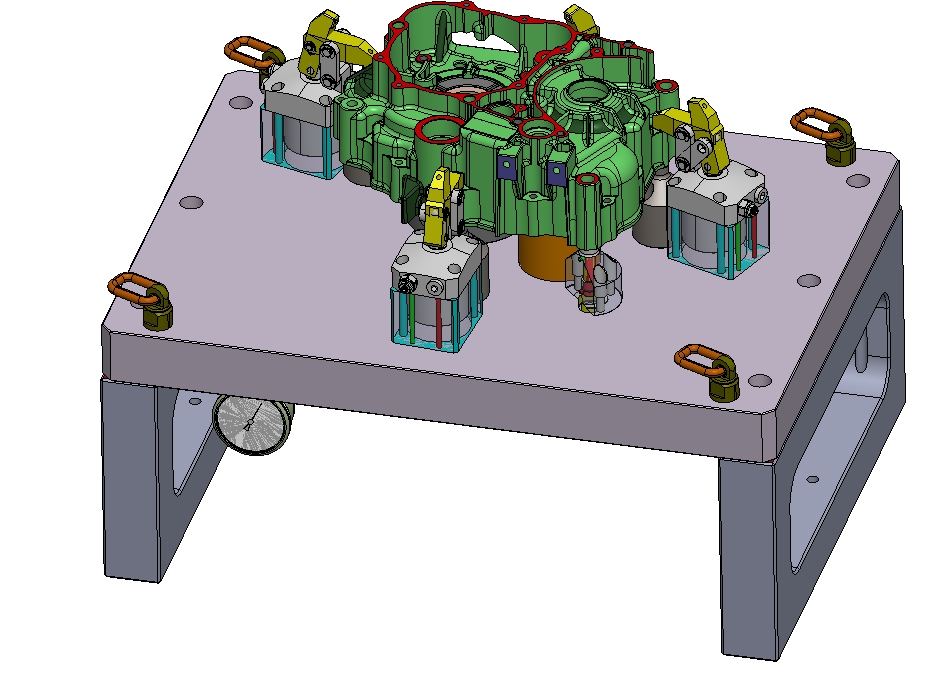

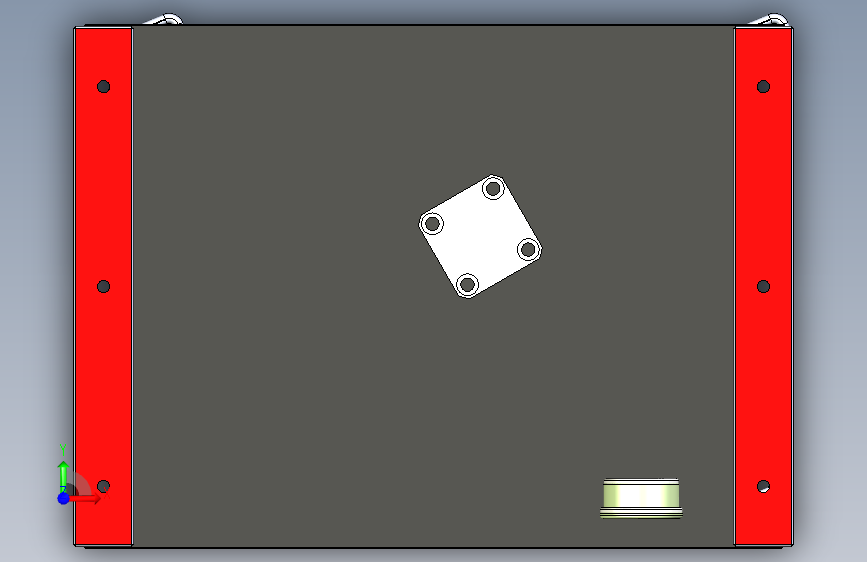

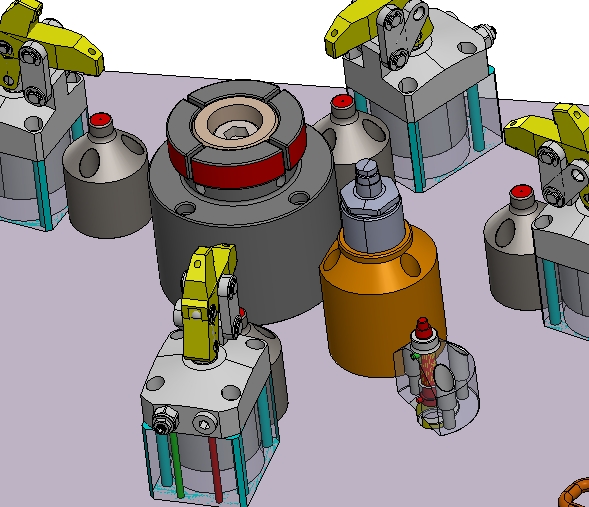

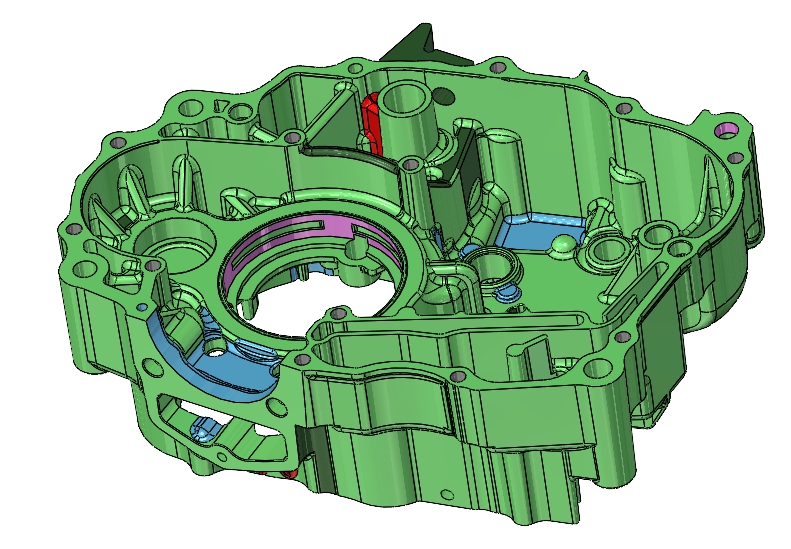

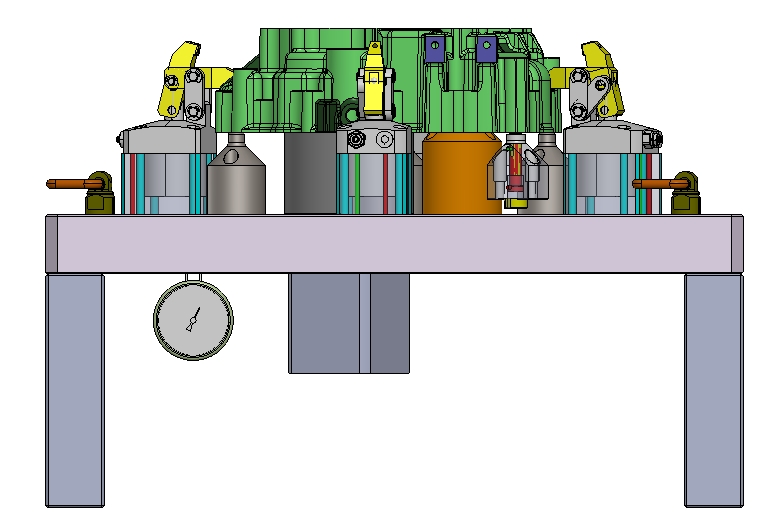

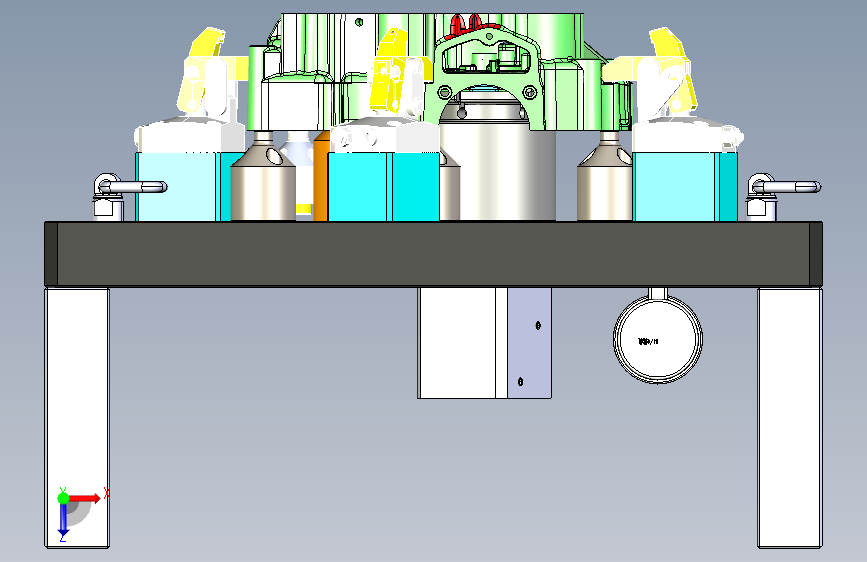

壳体液压夹具，液压压紧，外观简洁，零件装夹方便，加工稳定。实现装夹与加工程序的一键启动，缩短了装夹时间，可实现一人多机的操作。该夹具采用内孔内撑的方式定位，四周采用杠杆缸压紧的方式固定产品。
变速箱壳体液压工装XT
图纸描述
壳体液压夹具，液压压紧，外观简洁，零件装夹方便，加工稳定。实现装夹与加工程序的一键启动，缩短了装夹时间，可实现一人多机的操作。该夹具采用内孔内撑的方式定位，四周采用杠杆缸压紧的方式固定产品。
下载需要35金币
立即下载 收藏
图纸信息
作者
制造者
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  变速箱壳体液压工装.x_t | 20.85M |
