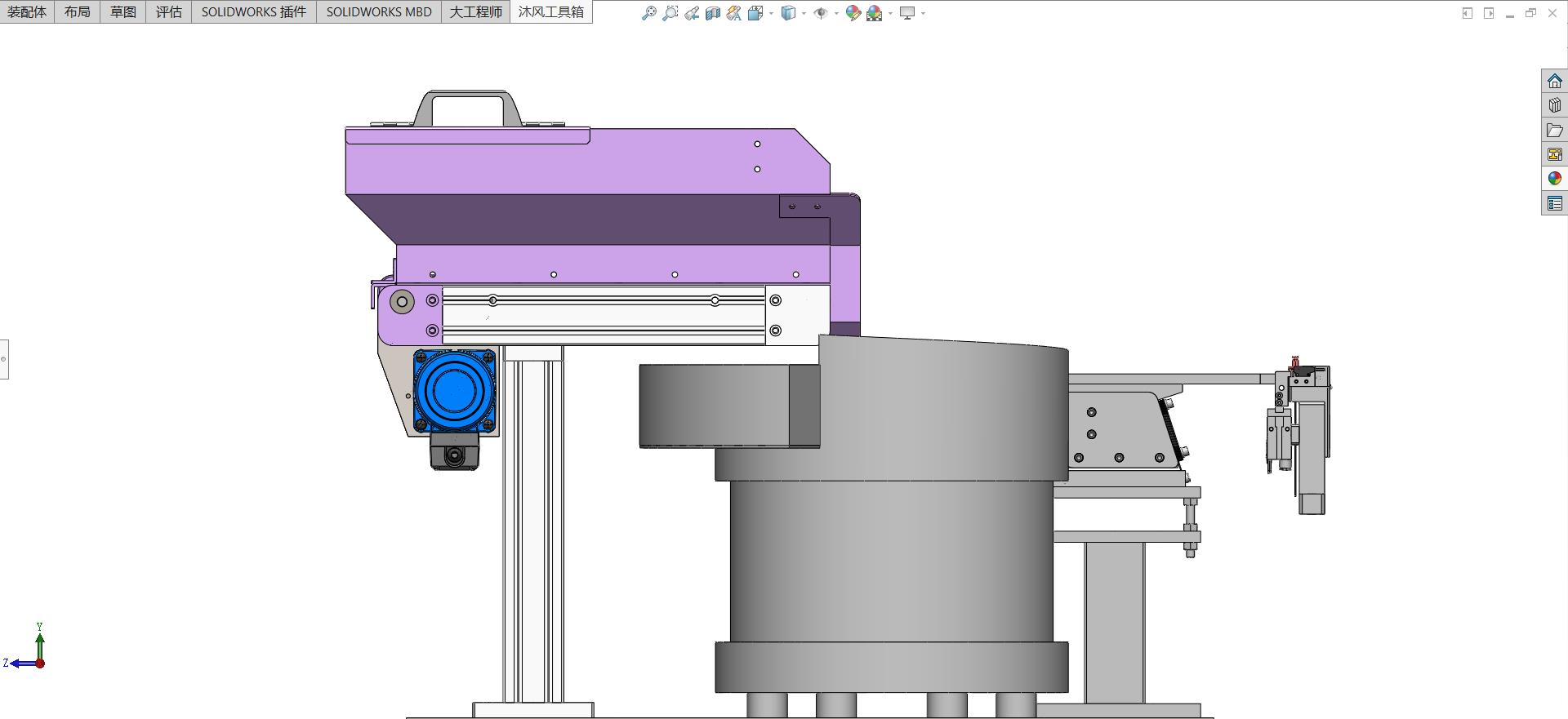

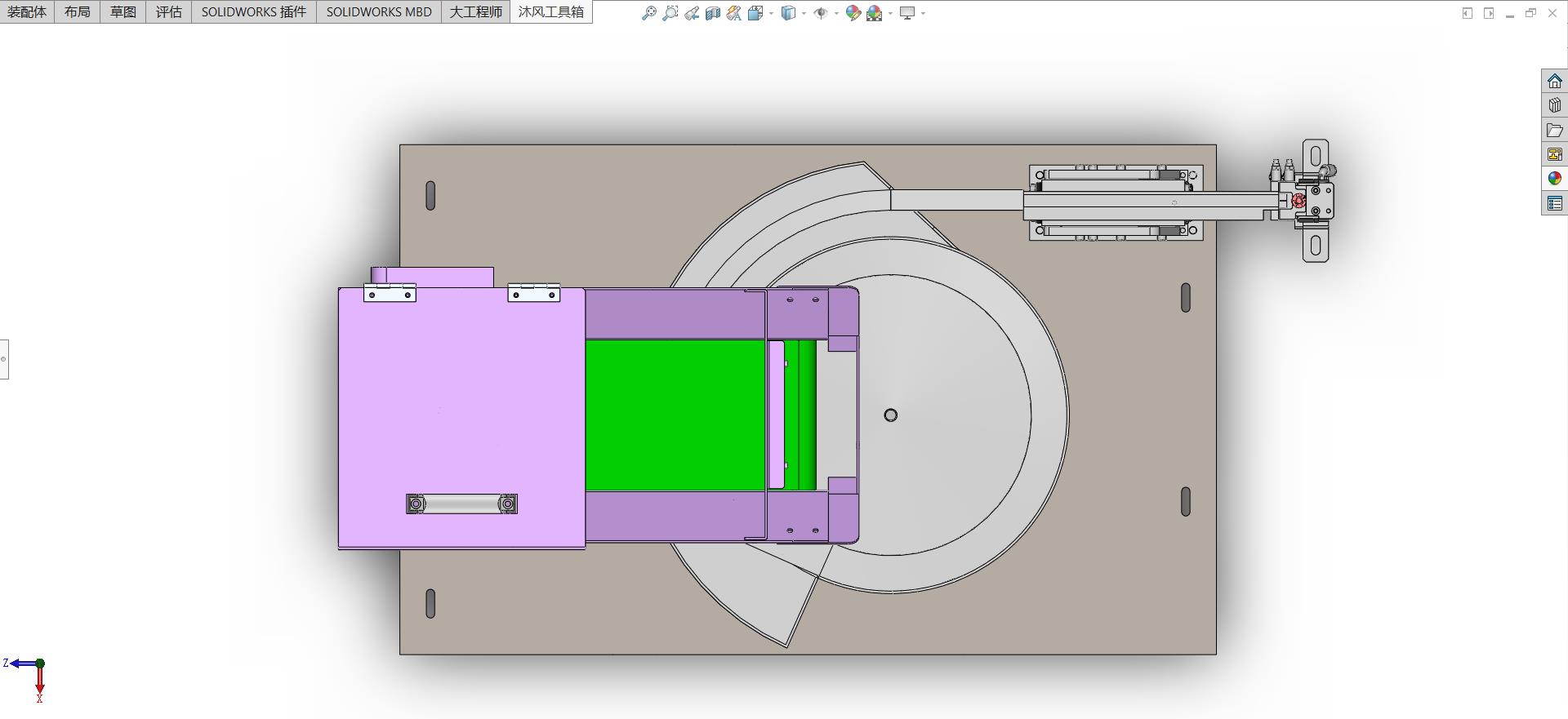

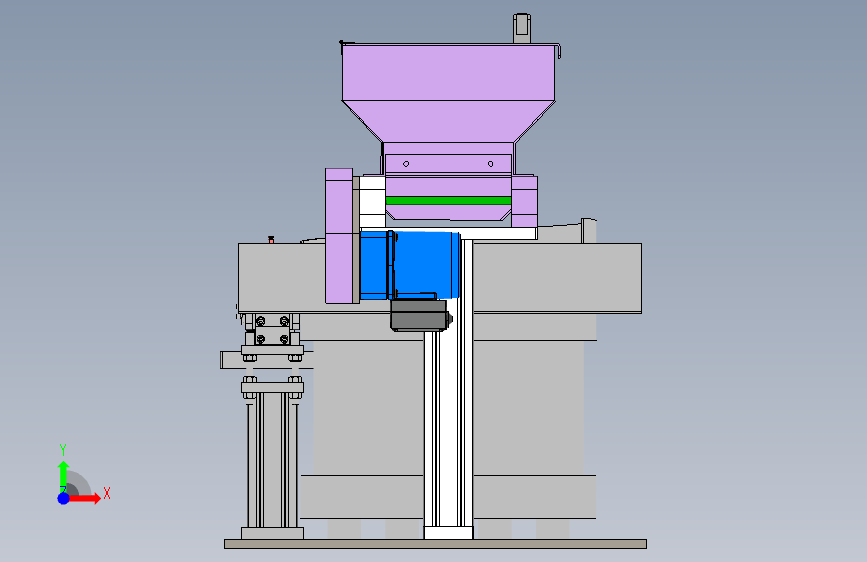

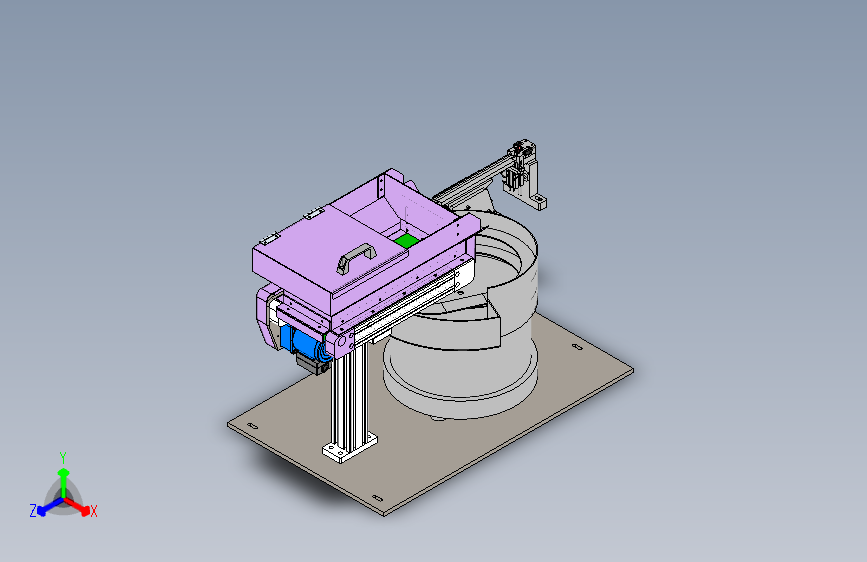

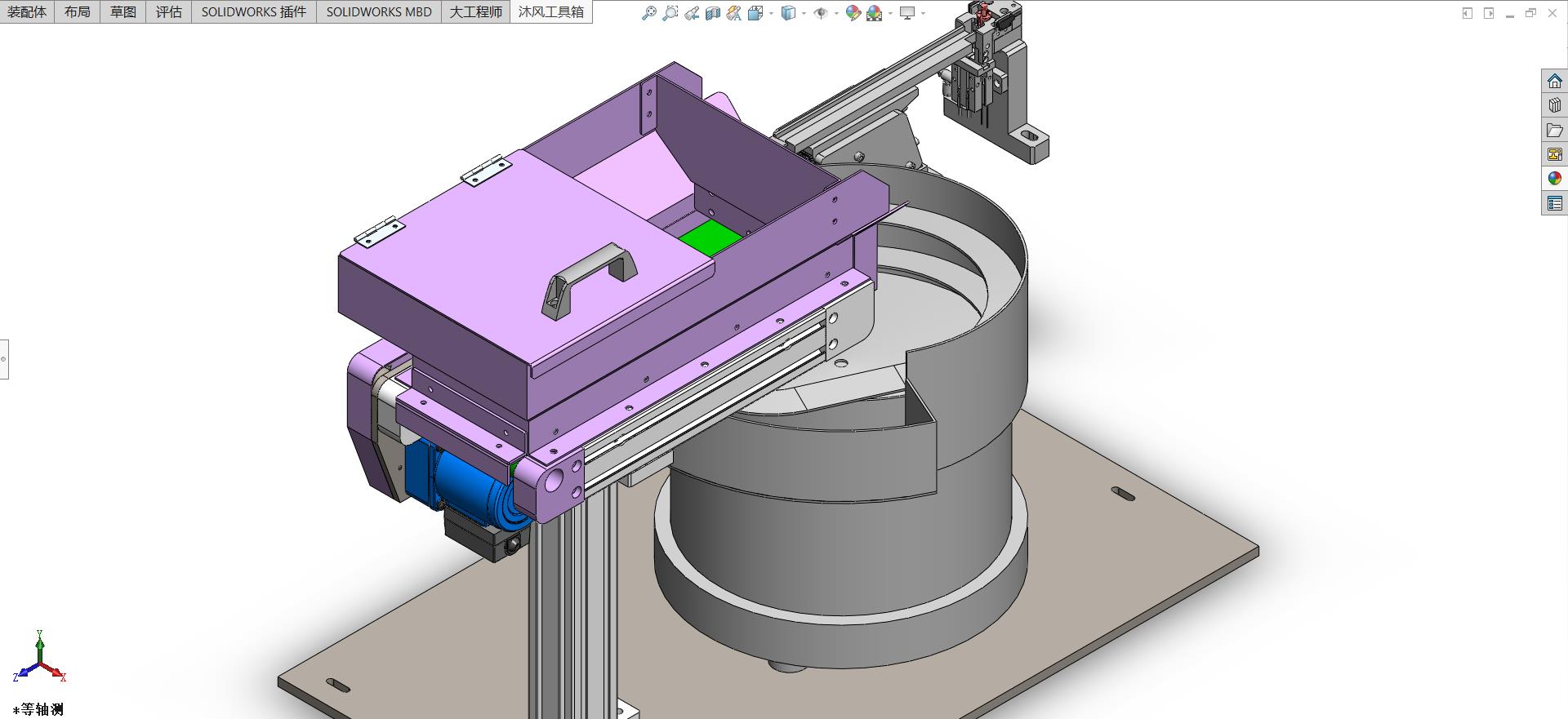

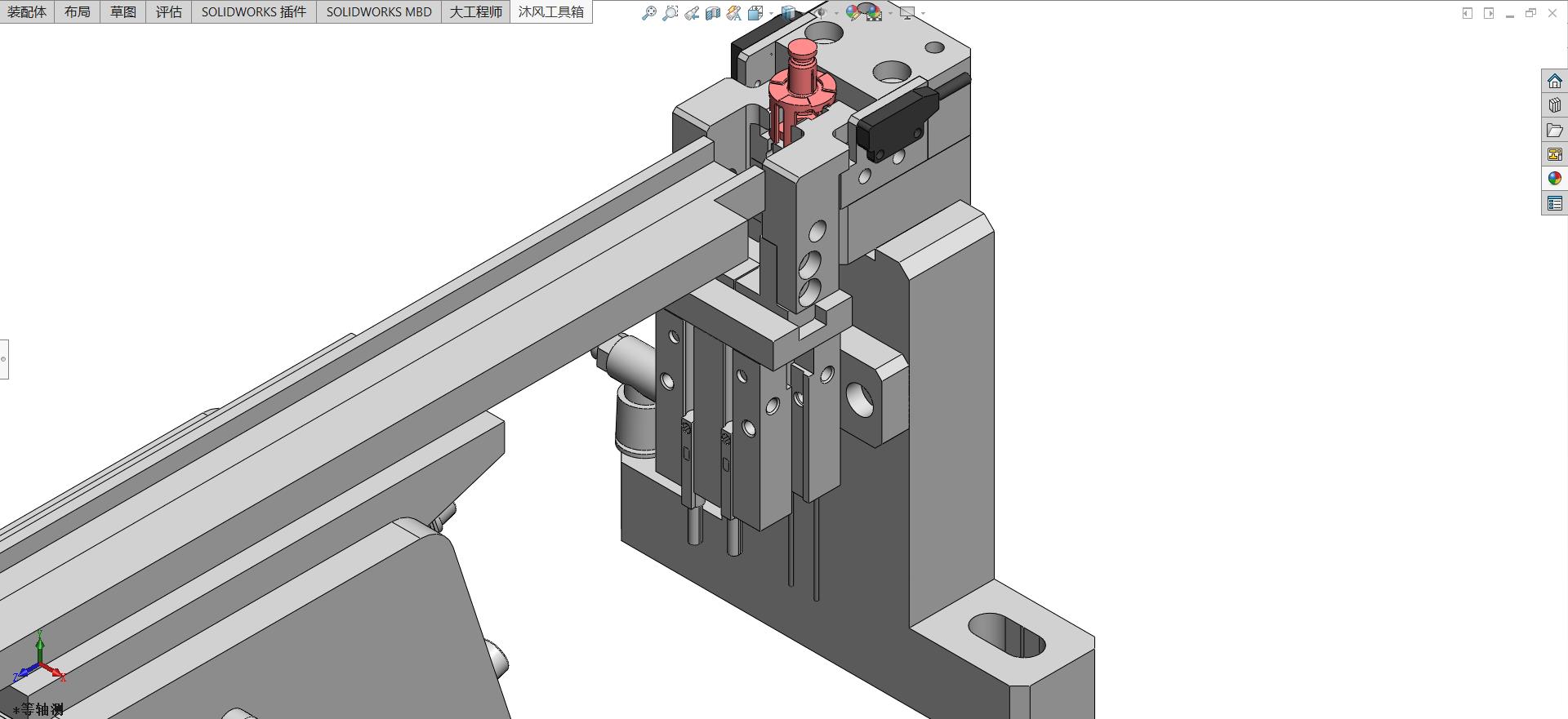

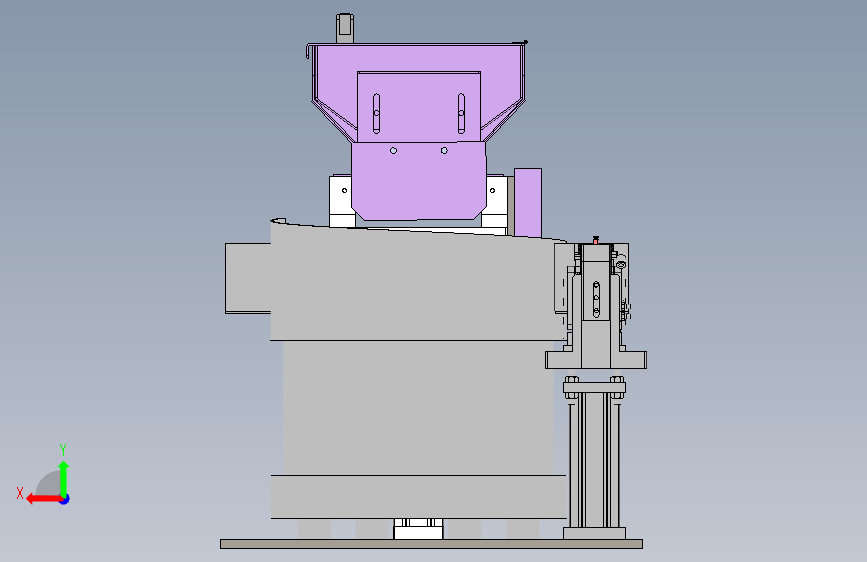

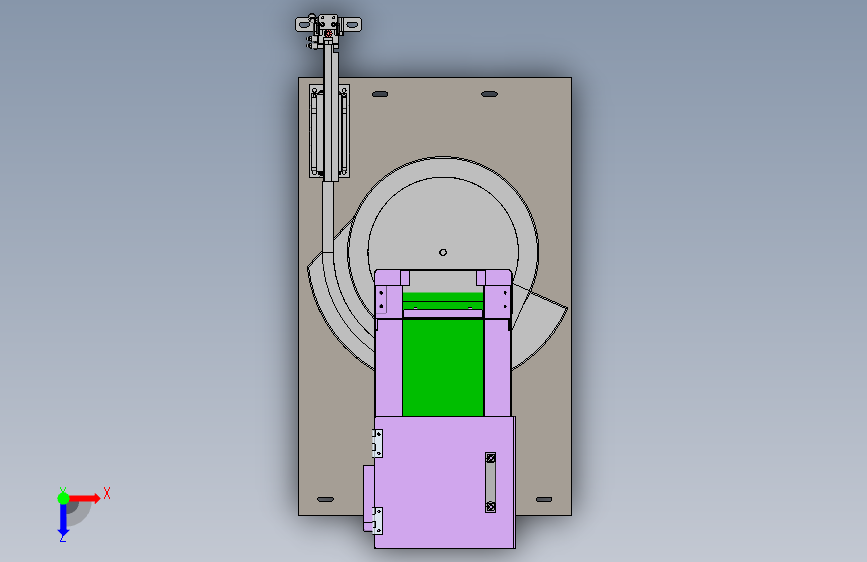

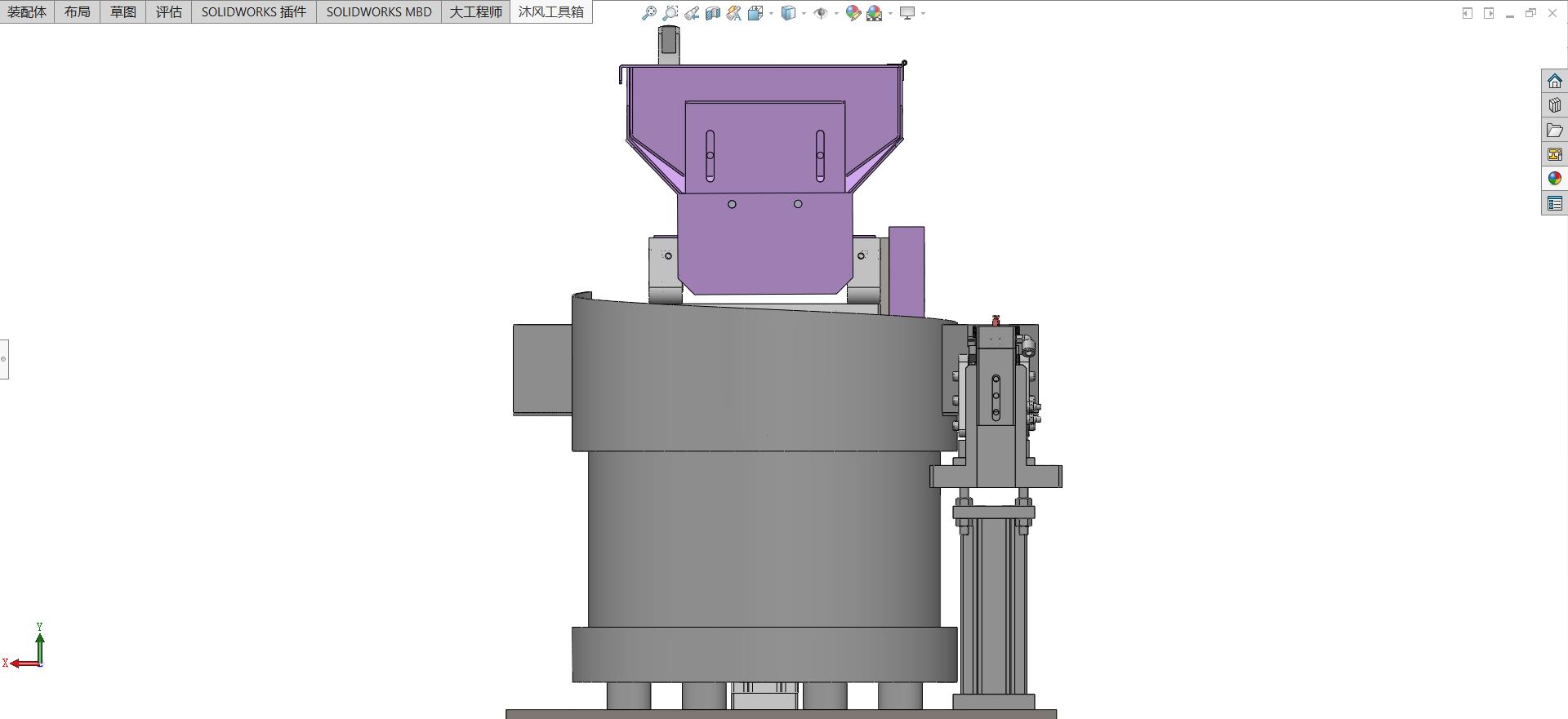

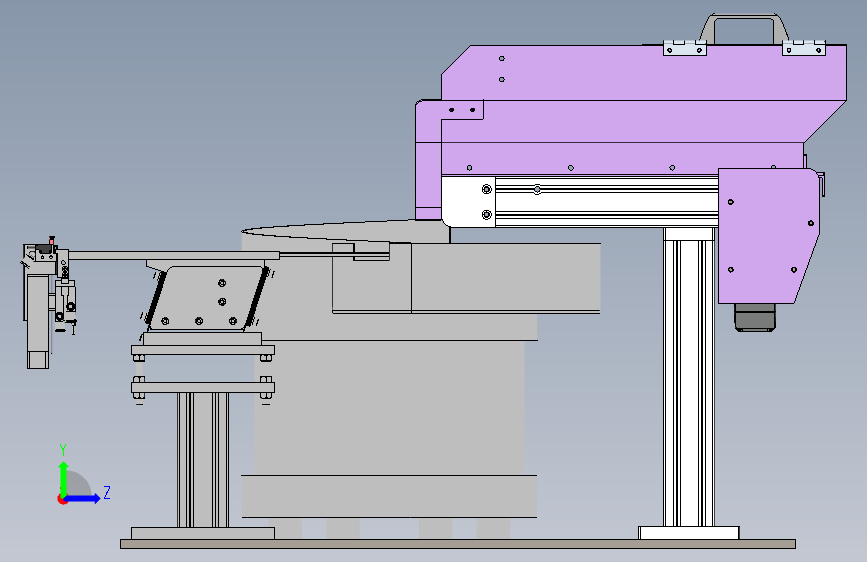

振动盘供料机构
图纸描述
振动盘供料机构的工作原理基于电磁振动原理。料斗下方安装有一个脉冲电磁铁，当电磁铁通电时，会产生脉冲磁场，使料斗在垂直方向上产生振动。同时，由于弹片的倾斜，料斗还会绕其垂直轴做扭摆振动。这种复合振动使料斗内的工件受到激励，沿螺旋轨道上升，并在上升过程中经过一系列轨道的筛选或姿态变化，最终按照组装或加工的要求呈统一状态自动进入组装或加工位置。
下载需要50金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：432687
文件大小：16.19M
所需金币：50
图纸参数：可编辑，不包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,step,x_t
软件版本：SOLIDWORKS 2018
作者
WX_202796
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  HFE01-5001.sldprt | 20.03K |
| 2 | HFE01-5002.sldprt | 19.82K |
| 3 |  JGCK046-000振动盘供料机构.SLDASM | 3.46M |
| 4 |  JGCK046-000振动盘供料机构.STEP | 20.01M |
| 5 | JGCK046-000振动盘供料机构.x_t | 9.24M |
| 6 | JGCK046-100皮带供料组件.sldasm | 2.02M |
| 7 | JGCK046-101.sldprt | 32.91K |
| 8 | JGCK046-102.sldprt | 26.35K |
| 9 | JGCK046-103.sldprt | 23.98K |
| 10 | JGCK046-104.sldprt | 17.97K |
| 11 | JGCK046-105.sldprt | 28.15K |
| 12 | JGCK046-106.sldprt | 27.11K |
| 13 | JGCK046-107.sldprt | 28.54K |
| 14 | JGCK046-108.sldprt | 24.25K |
| 15 | JGCK046-109.sldprt | 25.27K |
| 16 | JGCK046-110.sldprt | 20.91K |
| 17 | JGCK046-111.sldprt | 19.95K |
| 18 | JGCK046-112.sldprt | 22.85K |
| 19 | JGCK046-113.sldprt | 113.61K |
| 20 | JGCK046-114.sldprt | 21.54K |
| 21 | JGCK046-115.sldprt | 44.57K |
| 22 | JGCK046-116.sldprt | 14.70K |
| 23 | JGCK046-117.sldprt | 22.21K |
| 24 | JGCK046-118.sldprt | 21.08K |
| 25 | JGCK046-119.sldprt | 20.83K |
| 26 | JGCK046-120.sldprt | 17.47K |
| 27 | JGCK046-121.sldprt | 26.14K |
| 28 | JGCK046-122.sldprt | 26.23K |
| 29 | JGCK046-123.sldprt | 28.82K |
| 30 | JGCK046-124.sldprt | 154.82K |
| 31 | JGCK046-125.sldprt | 19.17K |
| 32 | JGCK046-126.sldprt | 70.75K |
| 33 | JGCK046-127.sldprt | 14.35K |
| 34 | JGCK046-128.sldprt | 15.40K |
| 35 | JGCK046-200振动盘送料组件.sldasm | 27.26K |
| 36 | JGCK046-201.sldprt | 25.05K |
| 37 | JGCK046-202.sldprt | 24.43K |
| 38 | JGCK046-203.sldprt | 66.07K |
| 39 | JGCK046-204.sldprt | 18.96K |
| 40 | JGCK046-205.sldprt | 14.46K |
| 41 | JGCK046-206.sldprt | 18.12K |
| 42 | JGCK046-207.sldprt | 18.36K |
| 43 | JGCK046-300气缸分料组件.sldasm | 28.36K |
| 44 | JGCK046-301.sldprt | 31.01K |
| 45 | JGCK046-302.sldprt | 23.50K |
| 46 | JGCK046-303.sldprt | 48.40K |
| 47 | JGCK046-304.sldprt | 27.88K |
| 48 | JGCK046-305.sldprt | 23.59K |
| 49 | JGCK046-306.sldprt | 27.65K |
| 50 | JGCK046-307.sldprt | 18.58K |
| 51 | OMRON光纤传感器E32-D22B.sldprt | 14.66K |
| 52 | OMRON对射光电EX-11B受光器.sldprt | 25.52K |
| 53 | OMRON对射光电EX-11B（投光器.sldprt | 23.64K |
| 54 | SMC快速接头KQ2L06-M5.sldprt | 22.81K |
| 55 | SMC气动夹爪MHZ2-16D-M9BL.sldprt | 106.24K |
| 56 | SMC节流阀AS1201F-M5-06.sldprt | 21.58K |
| 57 | 产品模型HS7920F.sldprt | 269.70K |
| 58 | 市购六角螺母M8.sldprt | 22.02K |
| 59 | 市购平皮带CRMF1160.sldprt | 17.31K |
| 60 | 市购振动盘350.sldprt | 63.25K |
| 61 | 市购直线送料器140.sldprt | 271.26K |
| 62 | 市购链轮SP25B18-N-10.sldprt | 77.17K |
| 63 | 怡合达拉手XAB41-L90-H36-E.sldprt | 24.20K |
| 64 | 怡合达铰链HFE01-50-1.sldasm | 21.21K |
| 65 | 怡合达铰链HFE01-50.sldasm | 20.88K |
| 66 | 精研电机标准电机25ys01-18.sldprt | 1.57M |
