倾斜吸取下料机构

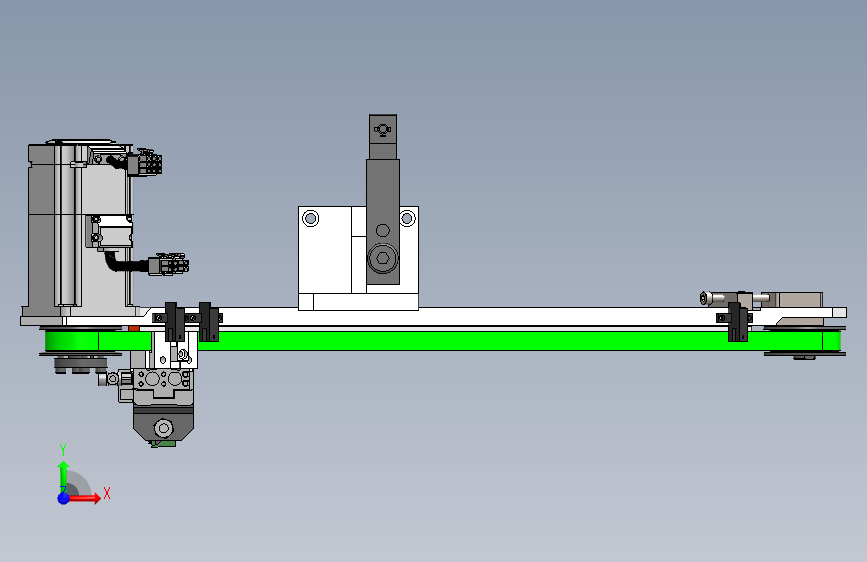

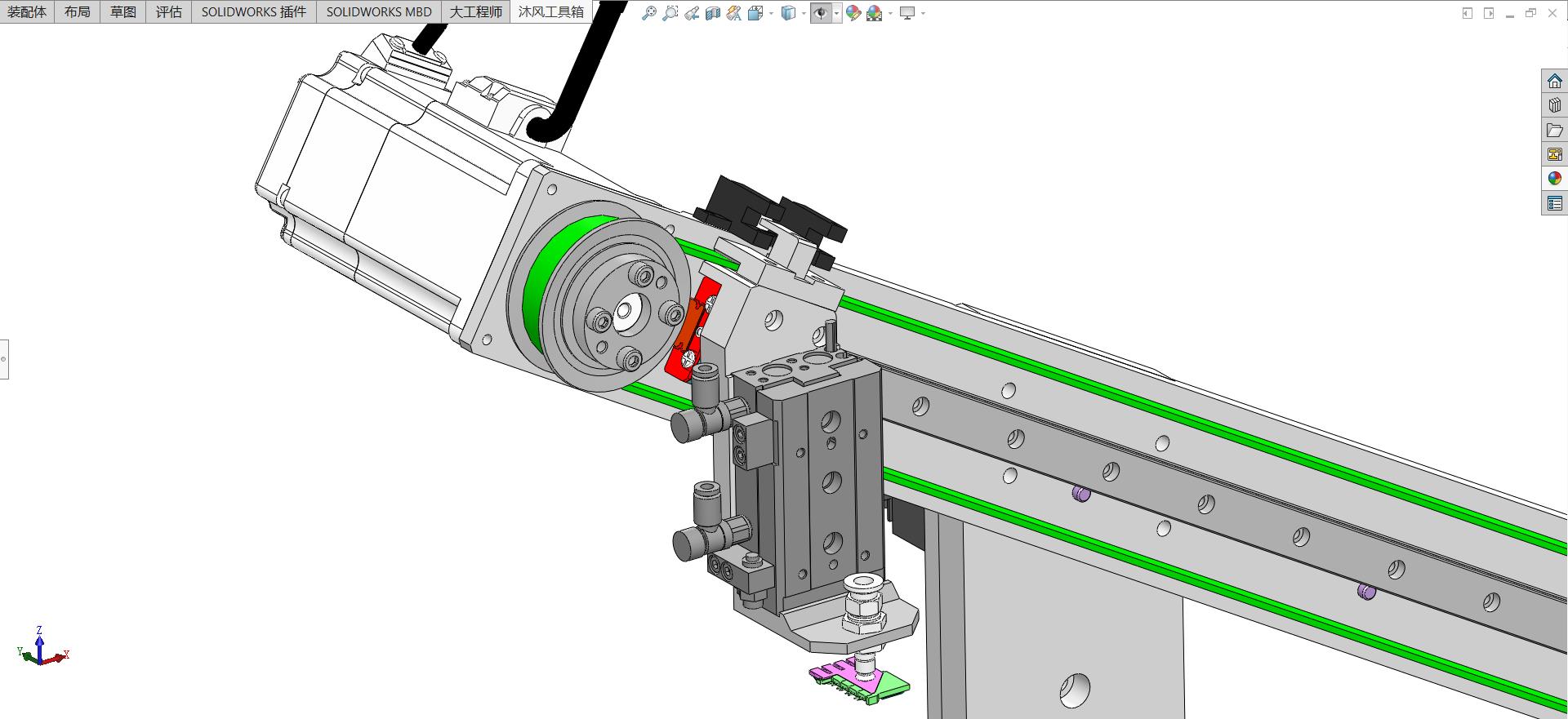

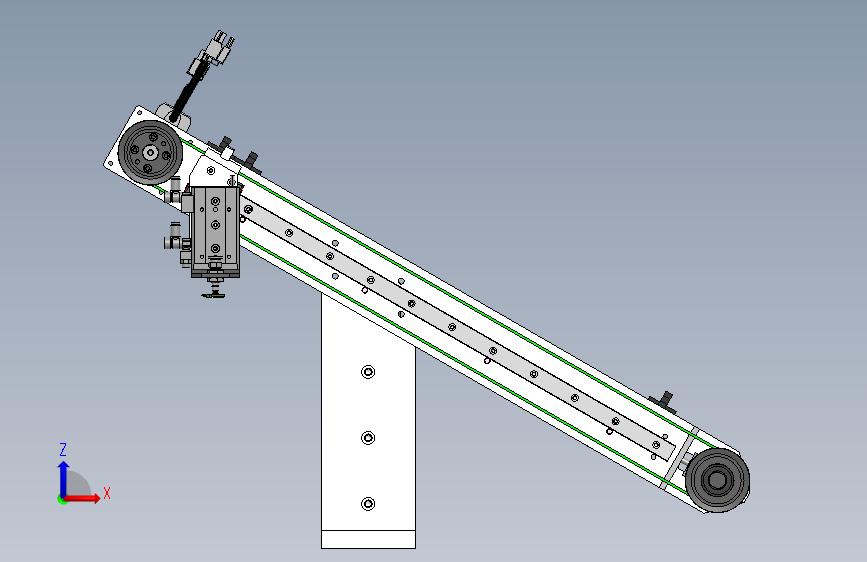

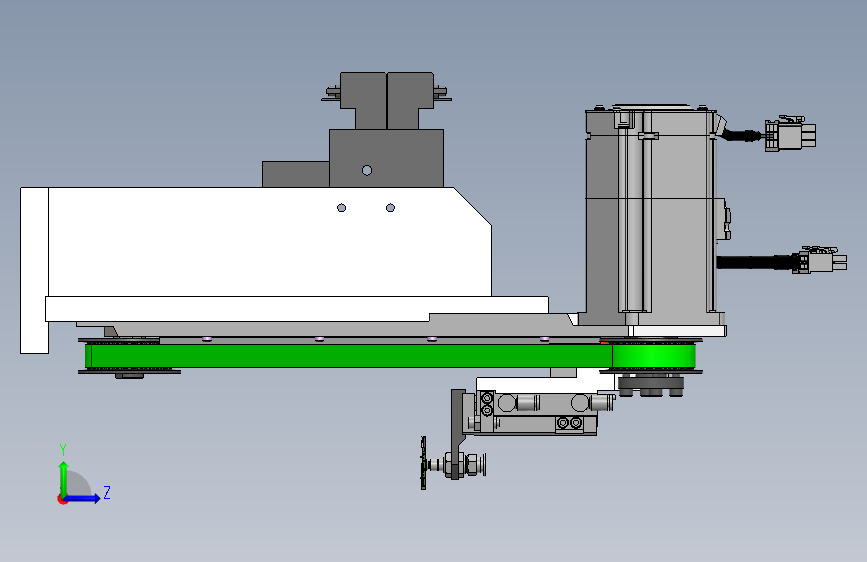

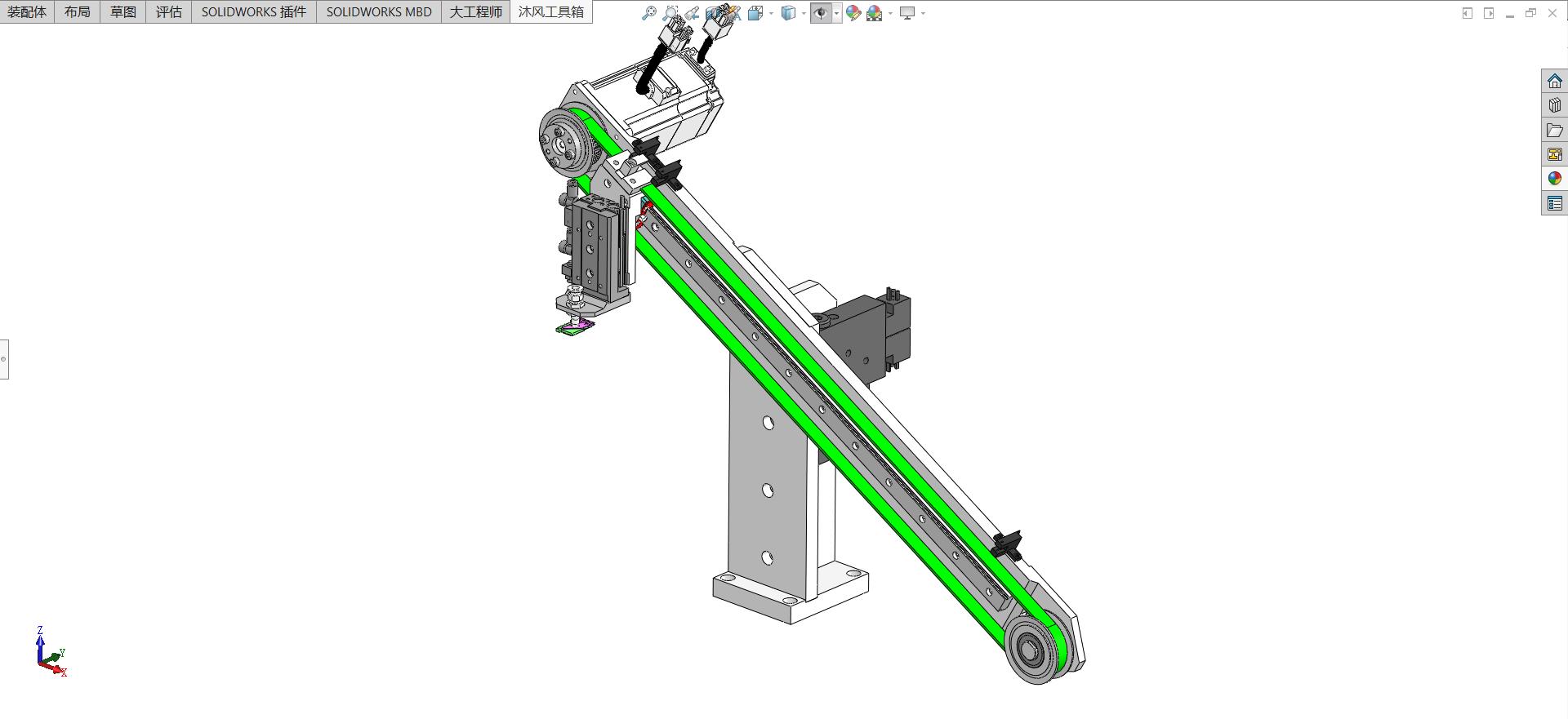

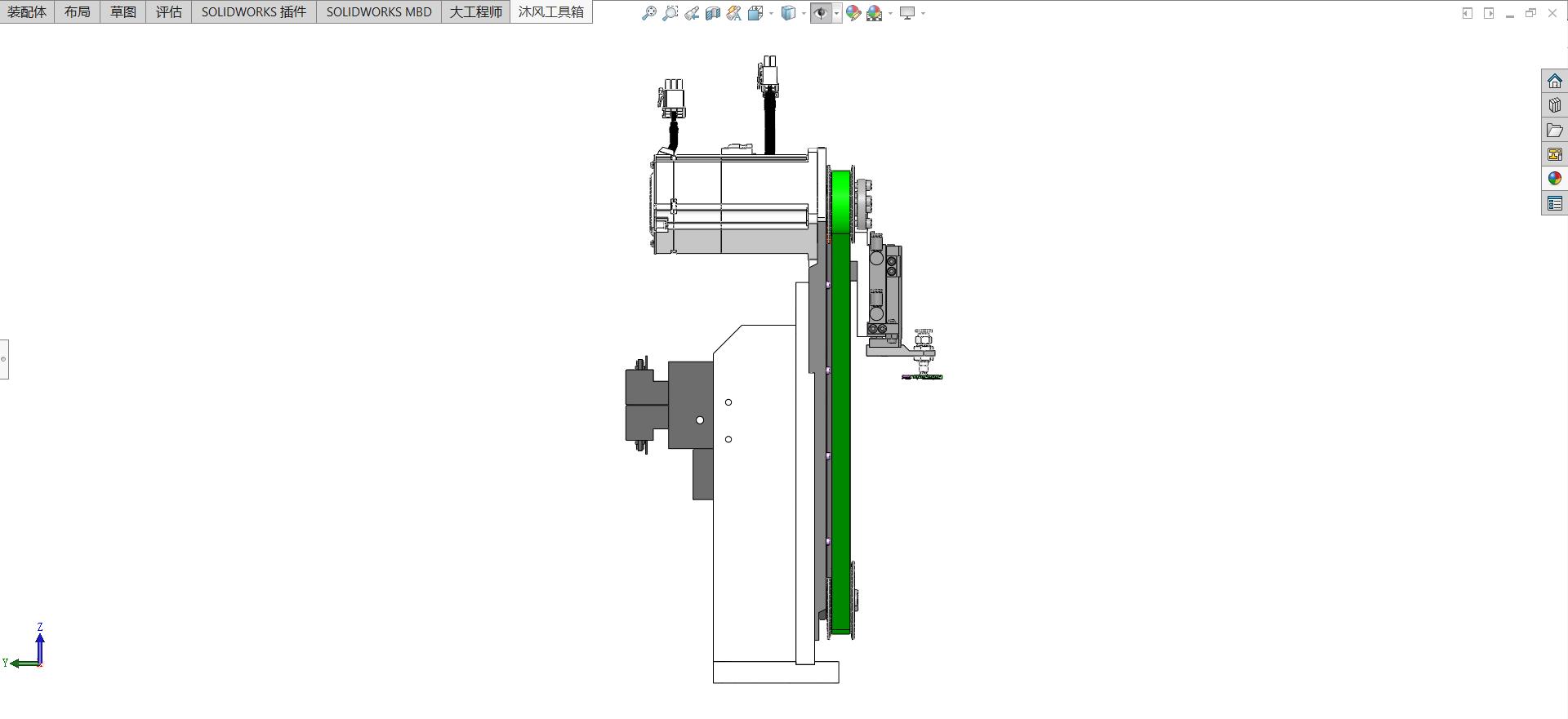

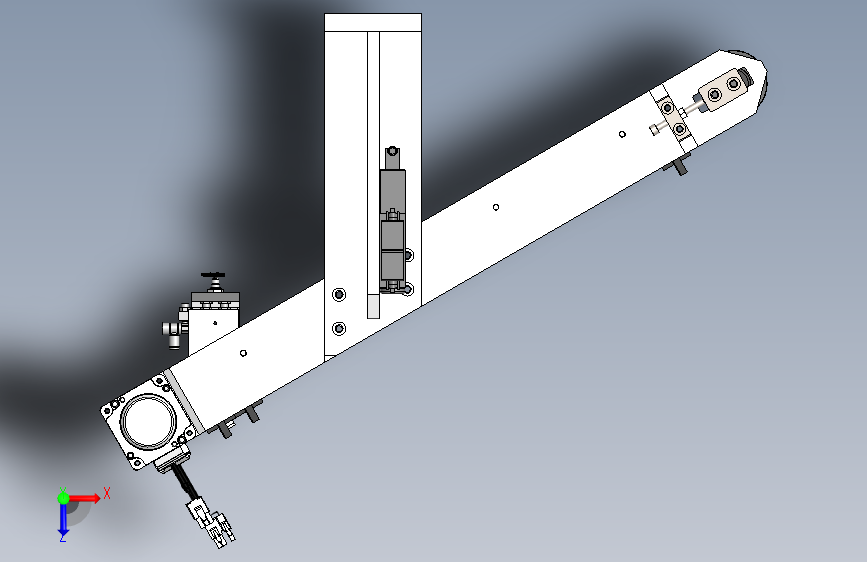

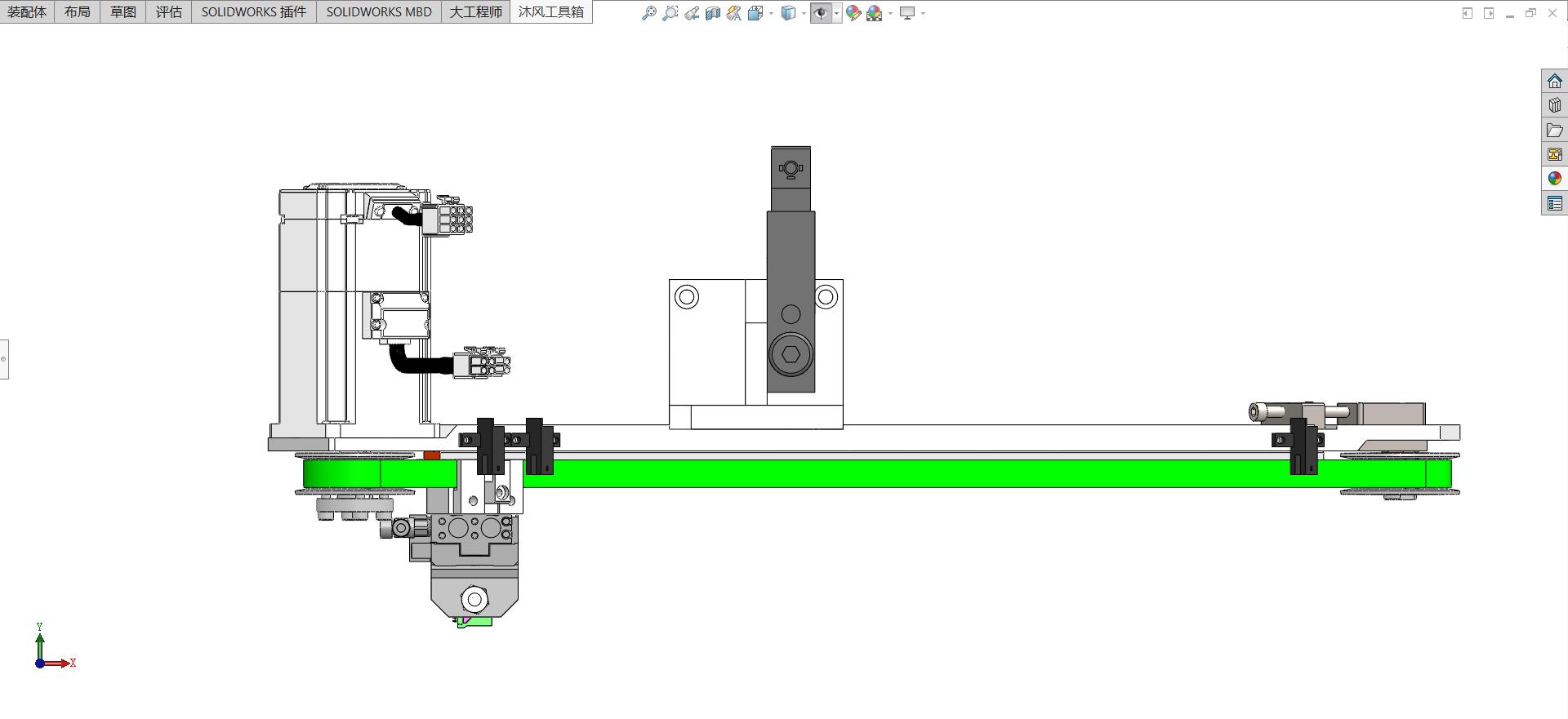

图纸描述

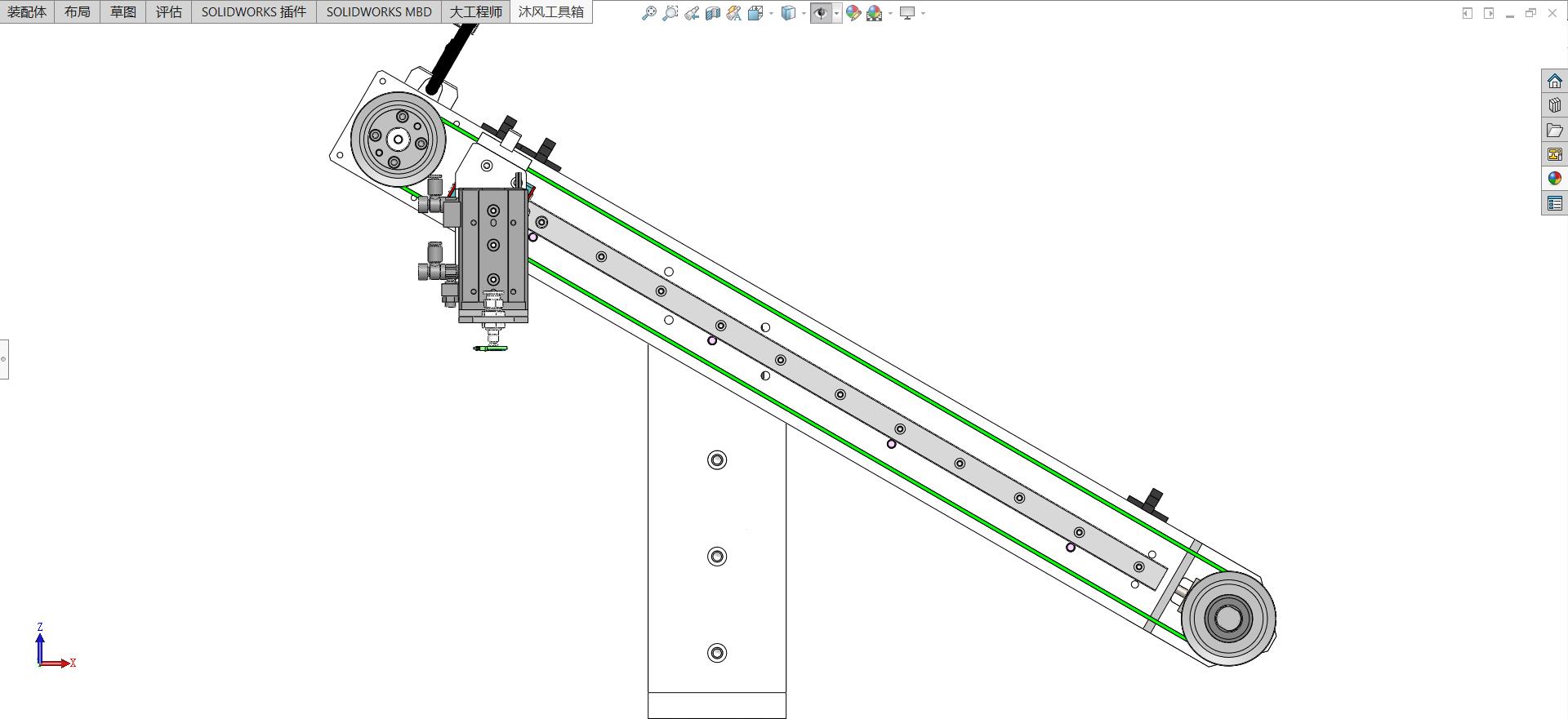

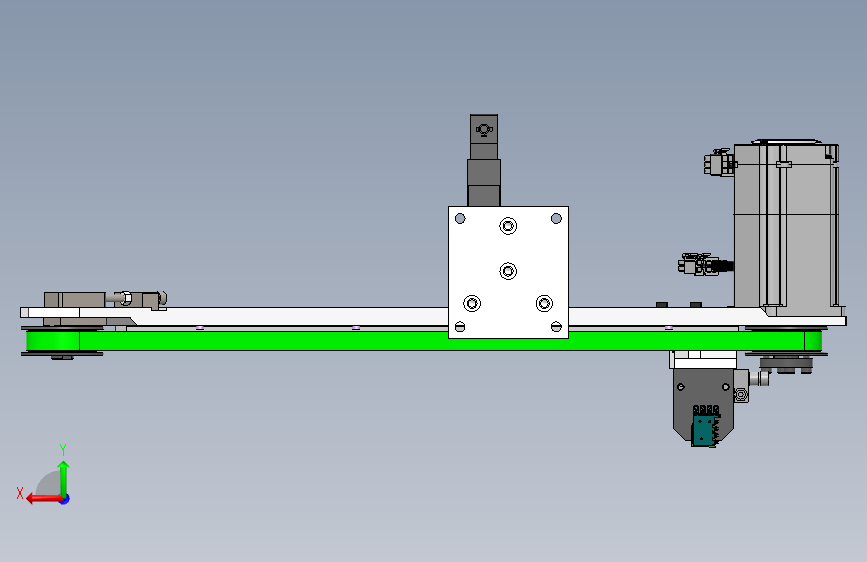

倾斜吸取下料机构的工作原理主要基于吸取装置和机械传动系统的协同作用。当需要下料时，吸取装置（如真空吸盘）在负压的作用下紧贴物料表面，将其牢固吸附。随后，机械传动系统（如气缸、电机等）启动，带动吸取装置及所吸附的物料沿预定轨迹进行倾斜移动。当到达目标位置时，吸取装置释放负压，物料随即脱落，完成下料动作。
下载需要80金币
立即下载 收藏
图纸信息
图纸ID ：432609
文件大小：11.77M
所需金币：80
图纸参数：可编辑，不包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,step,x_t
软件版本：SOLIDWORKS 2018
作者
打打螺丝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  FESTO真空发生器VADMI-140-N.sldprt | 129.85K |
| 2 | GB╱T6170-2000[1型六角螺母A级和B级M5].SLDPRT | 72.54K |
| 3 | GB╱T70.1-2008[内六角圆柱头螺钉M5×45].SLDPRT | 110.35K |
| 4 | HIWIN直线导轨MGN15C-L480.SLDPRT | 162.76K |
| 5 | HIWIN直线滑块MGN15C.SLDPRT | 475.05K |
| 6 |  JGCK031-000倾斜吸取下料机构.SLDASM | 1.74M |
| 7 |  JGCK031-000倾斜吸取下料机构.STEP | 16.22M |
| 8 | JGCK031-000倾斜吸取下料机构.x_t | 5.77M |
| 9 | JGCK031-001.sldprt | 77.33K |
| 10 | JGCK031-002.sldprt | 130.39K |
| 11 | JGCK031-003.sldprt | 62.35K |
| 12 | JGCK031-004.sldprt | 70.06K |
| 13 | JGCK031-005.sldprt | 182.03K |
| 14 | JGCK031-006.sldprt | 51.33K |
| 15 | JGCK031-007.sldprt | 53.10K |
| 16 | JGCK031-008.sldprt | 68.06K |
| 17 | JGCK031-009.sldprt | 70.25K |
| 18 | JGCK031-010.sldprt | 76.45K |
| 19 | JGCK031-011.sldprt | 65.33K |
| 20 | JGCK031-012.sldprt | 28.71K |
| 21 | MISUMI免键同步带轮MTPL28XL050-E-14.SLDPRT | 441.54K |
| 22 | MISUMI惰轮AATFW28XL050-12.SLDPRT | 391.77K |
| 23 | MXS8-30AS-M9BL01.sldprt | 49.13K |
| 24 | MXS8-30AS-M9BL02.sldprt | 62.70K |
| 25 | MXS8-30AS-M9BL03.sldprt | 29.04K |
| 26 | MXS8-30AS-M9BL04.sldprt | 36.14K |
| 27 | MXS8-30AS-M9BL05.sldprt | 26.95K |
| 28 | OMRONEE-SX672EE-1010.sldprt | 62.02K |
| 29 | Panasonic伺服电机MHMF042L1V2M（400W、高惯量、带刹车）.SLDPRT | 972.48K |
| 30 | SMC导轨气缸MXS8-30AS-M9BL.SLDASM | 183.75K |
| 31 | SMC调速阀AS1201F-M5E-04A.SLDPRT | 84.42K |
| 32 | 参考模型产品ER-T.SLDPRT | 1.09M |
| 33 | 市购定位销D5×L15.SLDPRT | 81.34K |
| 34 | 怡合达吸盘组件J-WES21-d6.SLDPRT | 251.97K |
