此模为热塑性塑料成型的模具。热塑性则是材料在料筒螺杆中预塑熔融后再注射至型腔内，通过保压、冷却成型。此模为两板模结构，一出二设计,端部有滑块抽芯结构，初学都可以下载学习研究此结构的设计方法。模芯采用H718材质钢料制作。

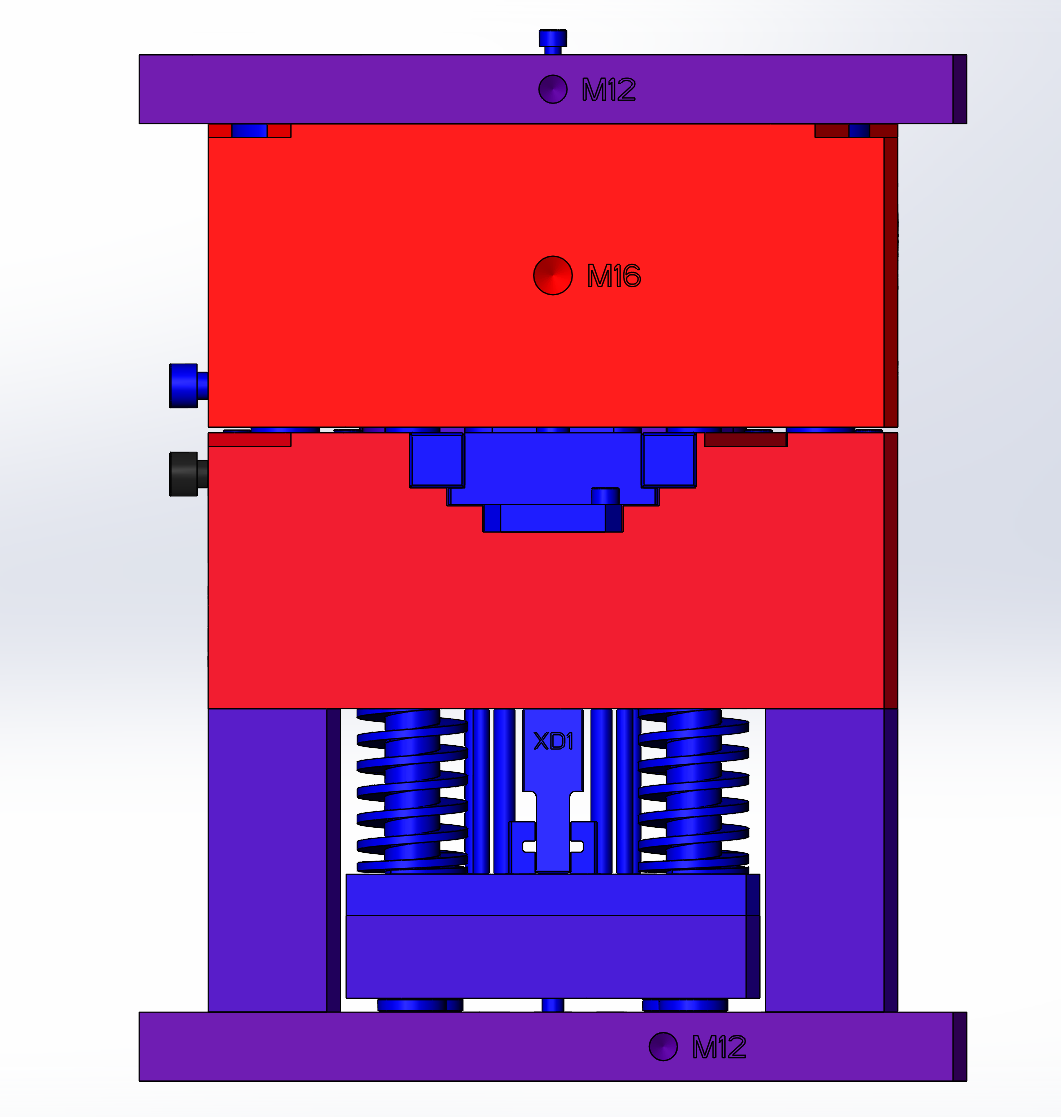

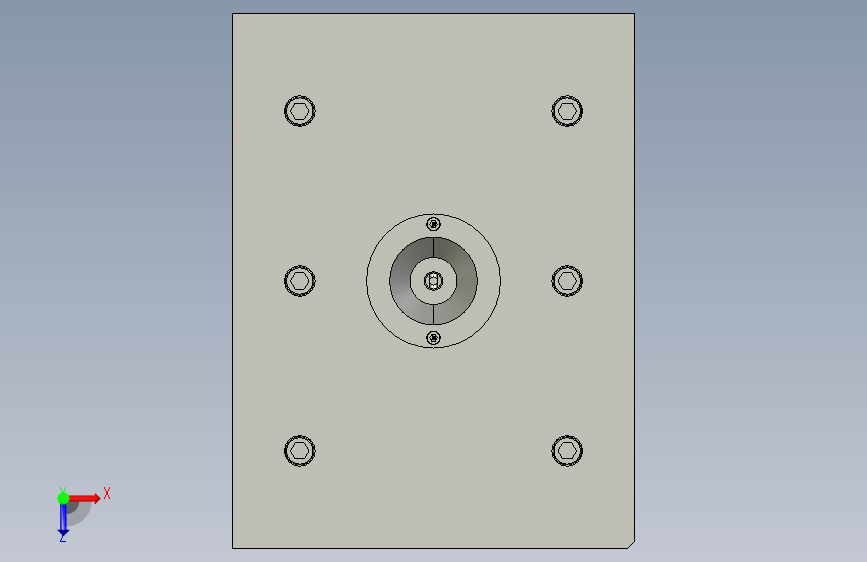

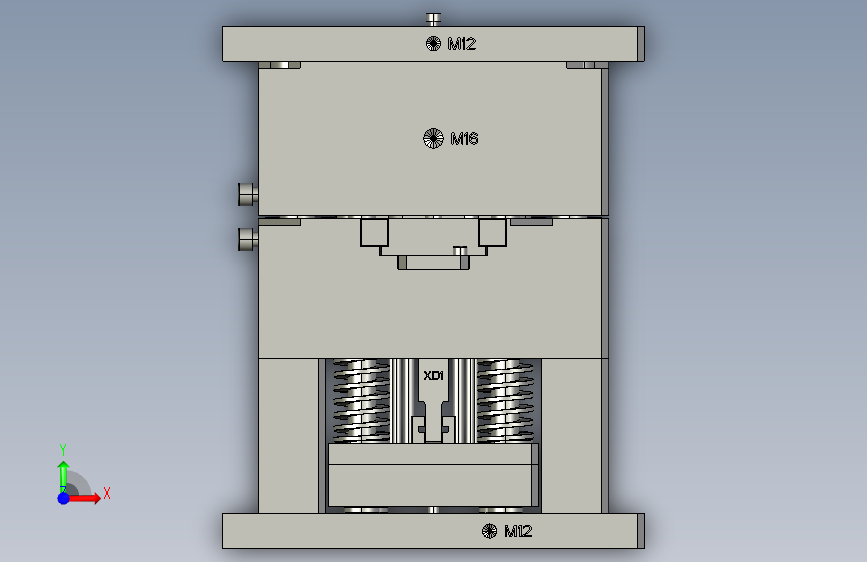

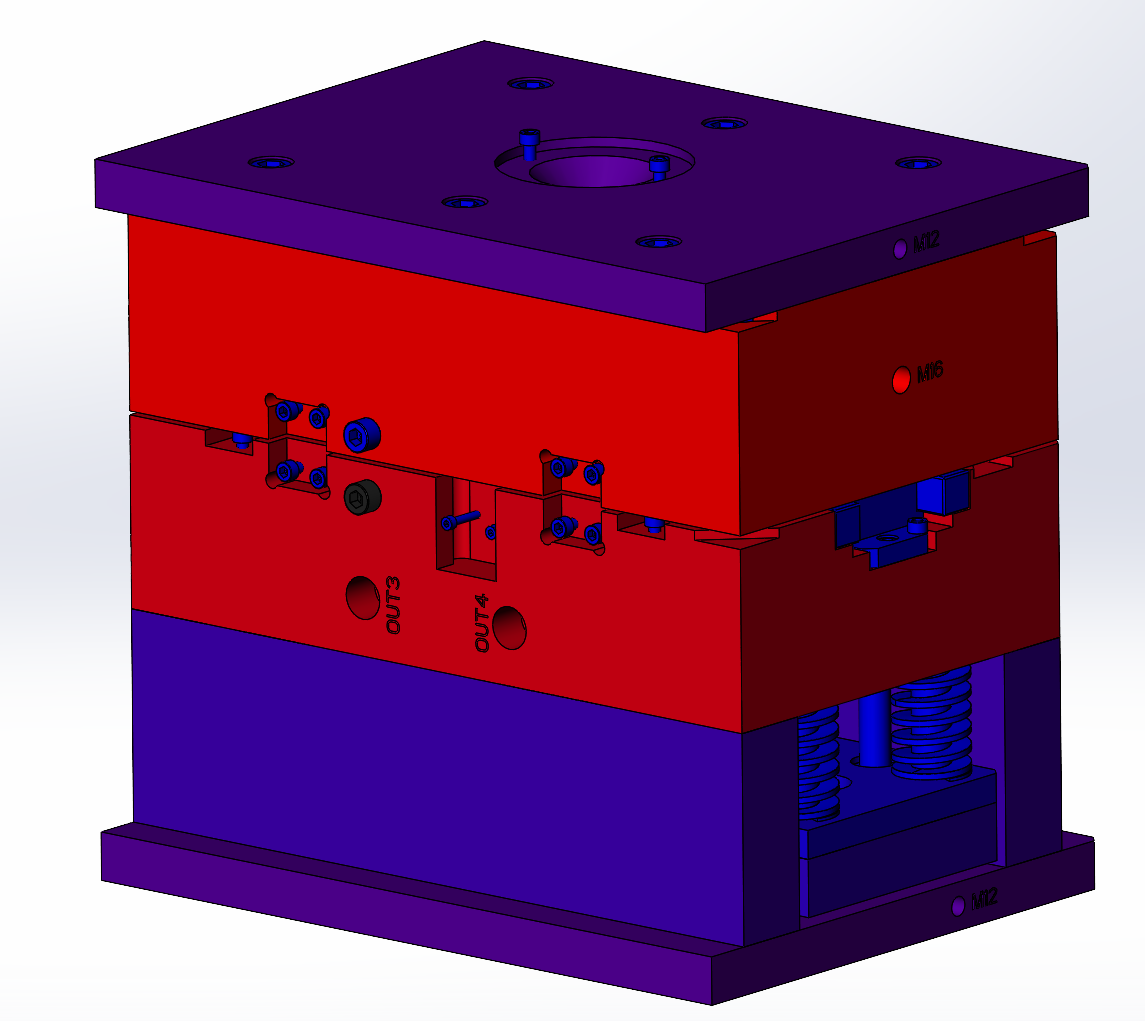

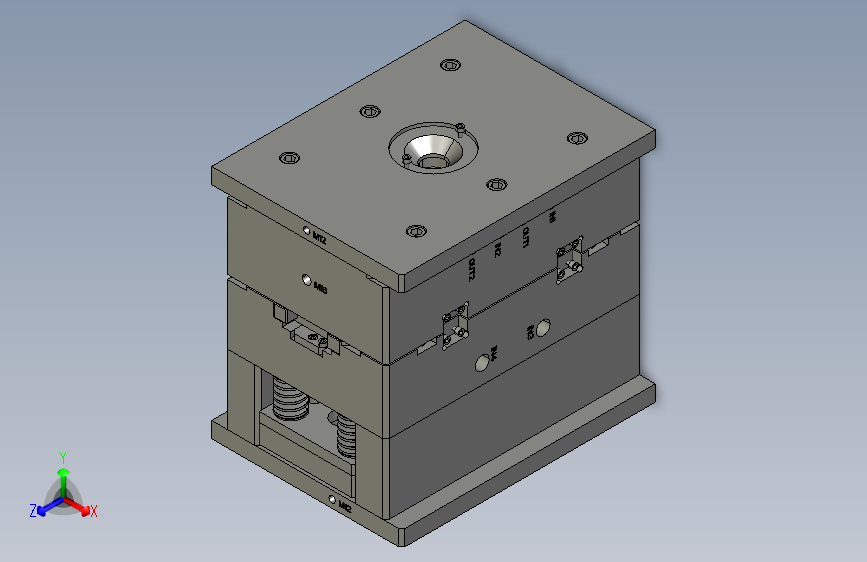

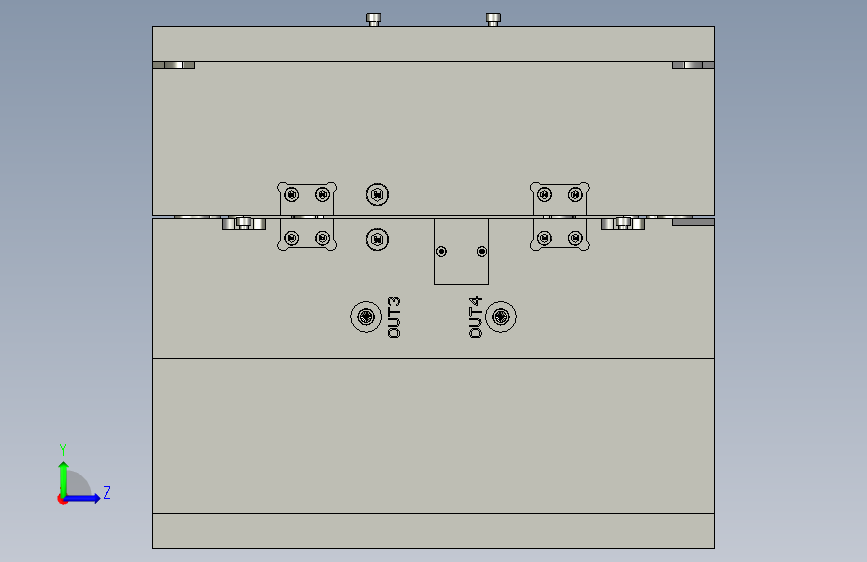

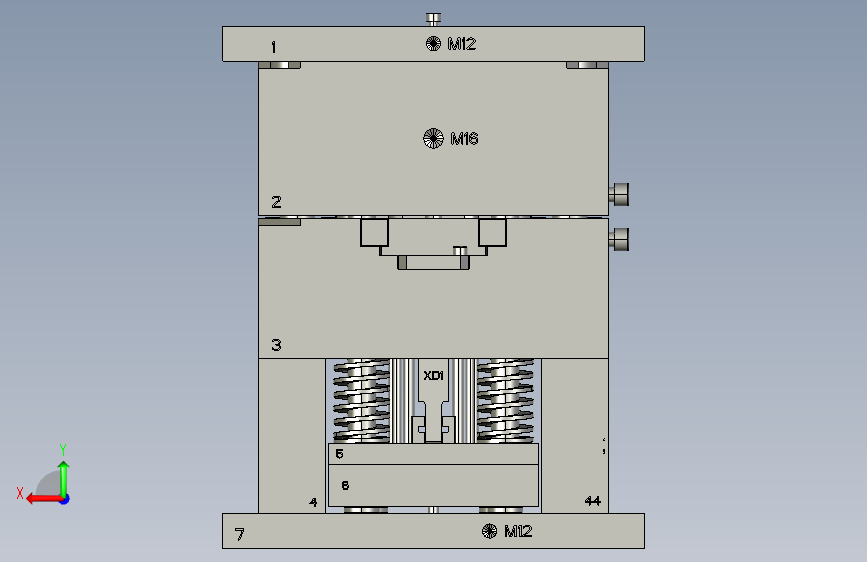

上盖模具设计图
图纸描述
此模为热塑性塑料成型的模具。热塑性则是材料在料筒螺杆中预塑熔融后再注射至型腔内，通过保压、冷却成型。此模为两板模结构，一出二设计,端部有滑块抽芯结构，初学都可以下载学习研究此结构的设计方法。模芯采用H718材质钢料制作。
下载需要80金币
立即下载 收藏
图纸信息
作者
WX_203072
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  001-SHANGGAI_asm.STEP | 25.69M |
