一种齿轮齿条和连杆机构的组合机构
图纸描述

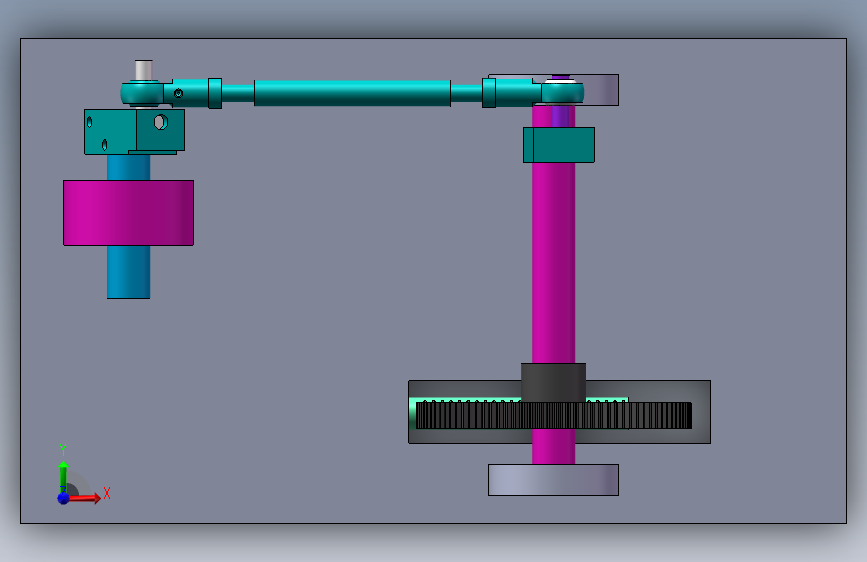

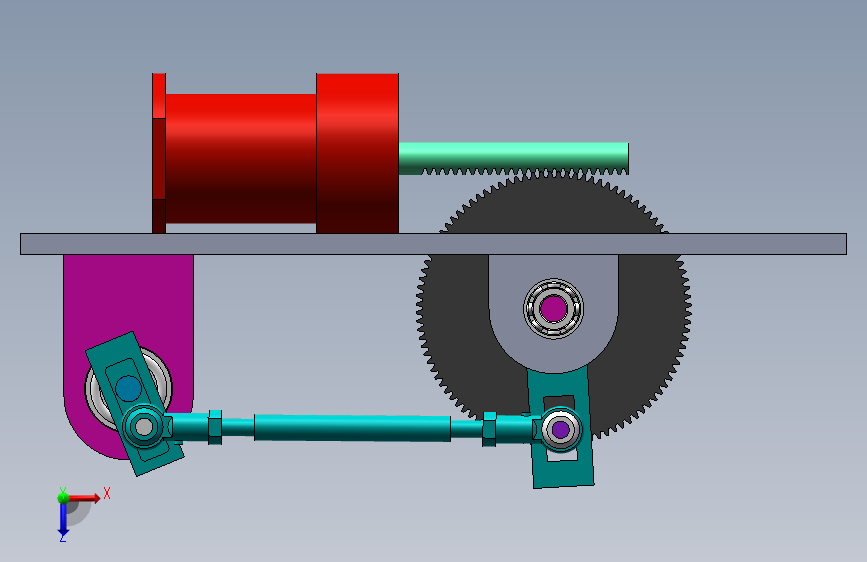

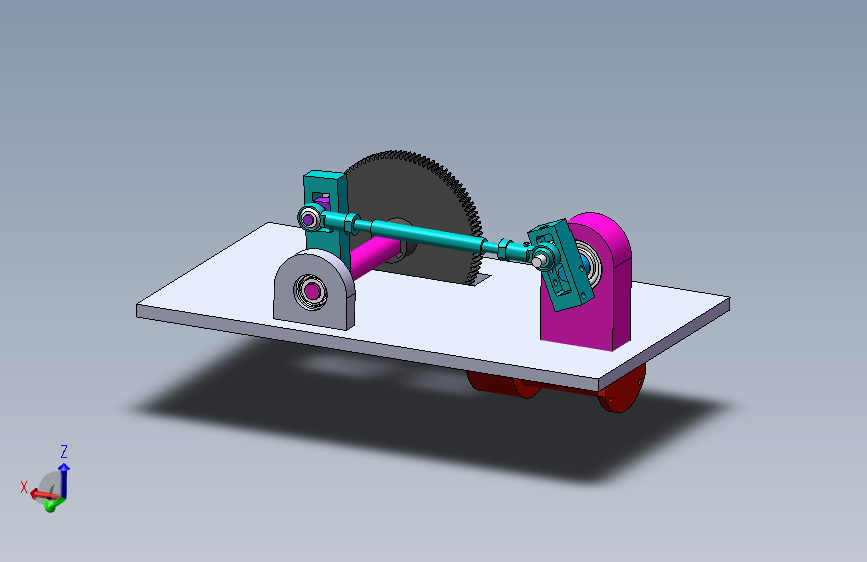

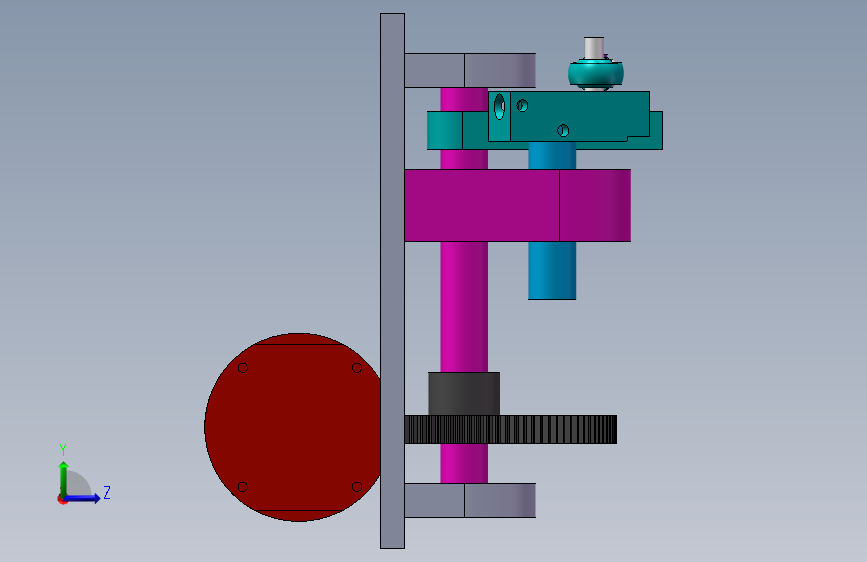

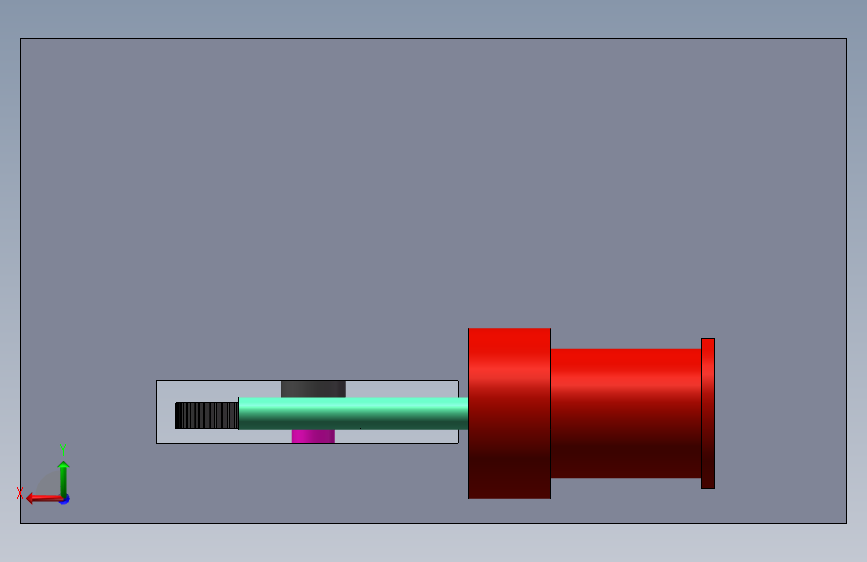

一种齿轮齿条和连杆机构的组合机构图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小4.18M，共计32个文件，包含3D图纸，图纸主格式为sldprt,sldasm,step，使用SOLIDWORKS 2020软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要80金币
立即下载 收藏
图纸信息
作者
WX_202857
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1.SLDPRT | 58.85K |
| 2 | 1_10.SLDPRT | 17.49K |
| 3 | 1_11.SLDPRT | 16.81K |
| 4 | 1_2.SLDPRT | 17.78K |
| 5 | 1_3.SLDPRT | 17.39K |
| 6 | 1_4.SLDPRT | 17.91K |
| 7 | 1_5.SLDPRT | 21.74K |
| 8 | 1_6.SLDPRT | 16.65K |
| 9 | 1_7.SLDPRT | 17.70K |
| 10 | 1_8.SLDPRT | 46.79K |
| 11 | 1_9.SLDPRT | 16.93K |
| 12 | Ball.SLDPRT | 17.93K |
| 13 | gearshafthousing2.SLDPRT | 76.91K |
| 14 | Main.SLDPRT | 58.29K |
| 15 | Part12.SLDPRT | 21.12K |
| 16 | Part14.SLDPRT | 31.44K |
| 17 | Part15.SLDPRT | 19.44K |
| 18 | pump.SLDPRT | 54.30K |
| 19 | pushrod.SLDPRT | 18.42K |
| 20 | shaft1.SLDPRT | 18.32K |
| 21 |  一种齿轮齿条和连杆机构的组合机构.SLDASM | 1.70M |
| 22 |  一种齿轮齿条和连杆机构的组合机构.STEP | 3.28M |
| 23 | 底板.SLDPRT | 44.84K |
| 24 | 气缸.SLDASM | 33.96K |
| 25 | 活塞杆.SLDPRT | 113.90K |
| 26 | 深沟球轴承_6201E.sldasm | 1.02M |
| 27 | 轴.SLDPRT | 99.32K |
| 28 | 轴承2.SLDPRT | 226.94K |
| 29 | 轴承座.SLDASM | 38.43K |
| 30 | 轴承座1.SLDPRT | 74.90K |
| 31 | 连杆.SLDASM | 36.83K |
| 32 | 齿轮.SLDPRT | 174.28K |
