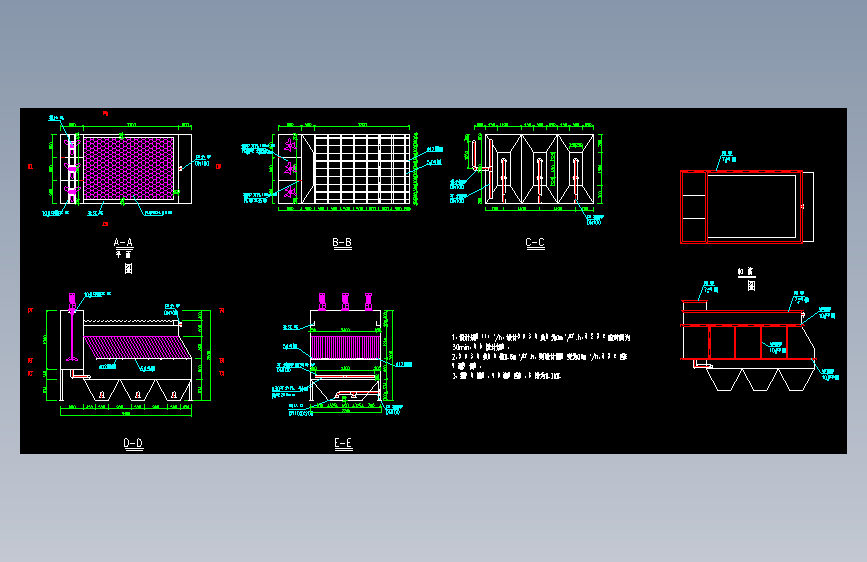

设计规模：10m3/h。一体化设备，建议钢板厚度最小为6mm。图纸较为详细，可直接使用。内图纸、计算书等。反应区HRT为0.5h，沉淀区表面水力负荷为1m3/m2.h。因采用了协管填料，可适当提高表面水力负荷。
10m³/h混凝反应沉淀池一体化设备
图纸描述

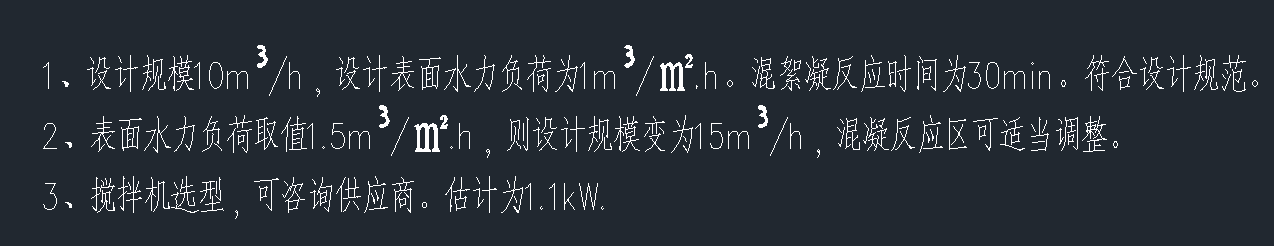

设计规模：10m3/h。一体化设备，建议钢板厚度最小为6mm。图纸较为详细，可直接使用。内图纸、计算书等。反应区HRT为0.5h，沉淀区表面水力负荷为1m3/m2.h。因采用了协管填料，可适当提高表面水力负荷。
下载需要50金币
立即下载 收藏
图纸信息
作者
咸鸭蛋
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  10吨每小时混凝沉淀一体化设备.dwg | 233.47K |
| 2 |  斜管沉淀池设计计算书.xls | 22.50K |
