5刀头宽度可调料卷分切机构
图纸描述

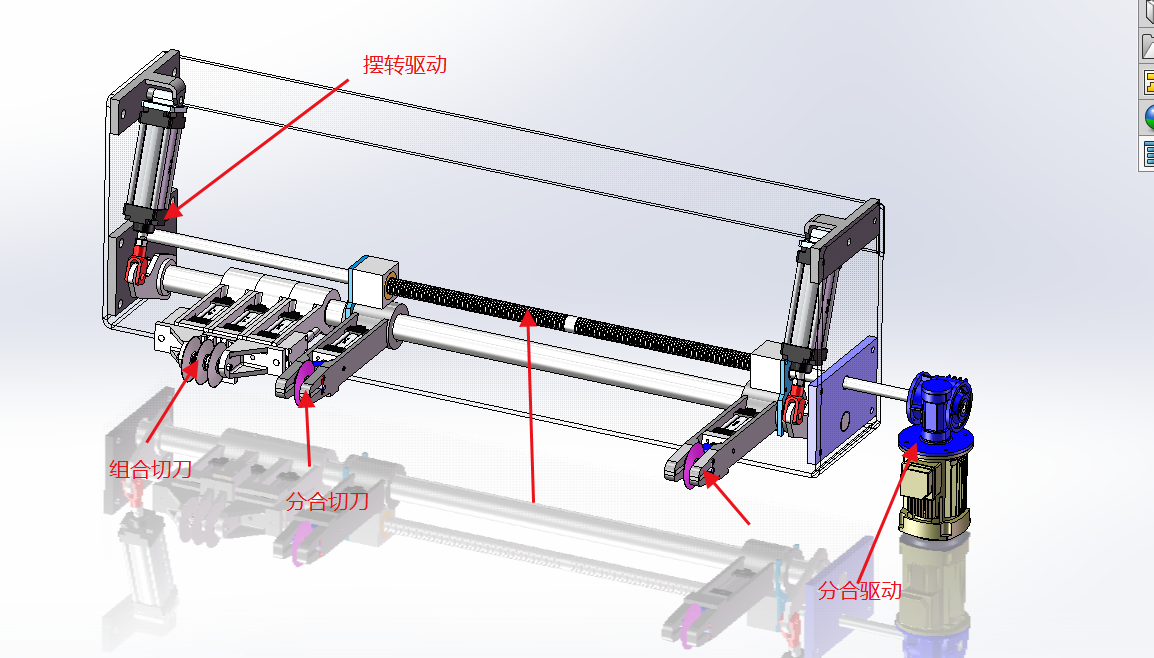

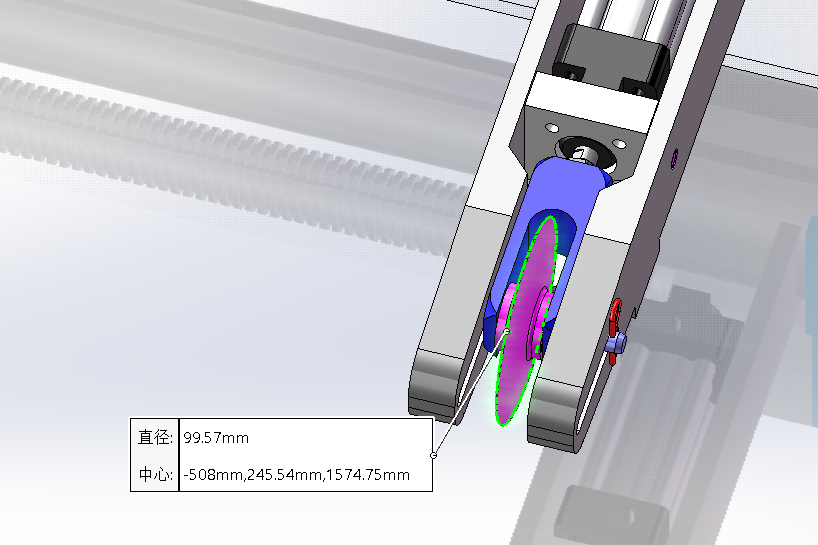

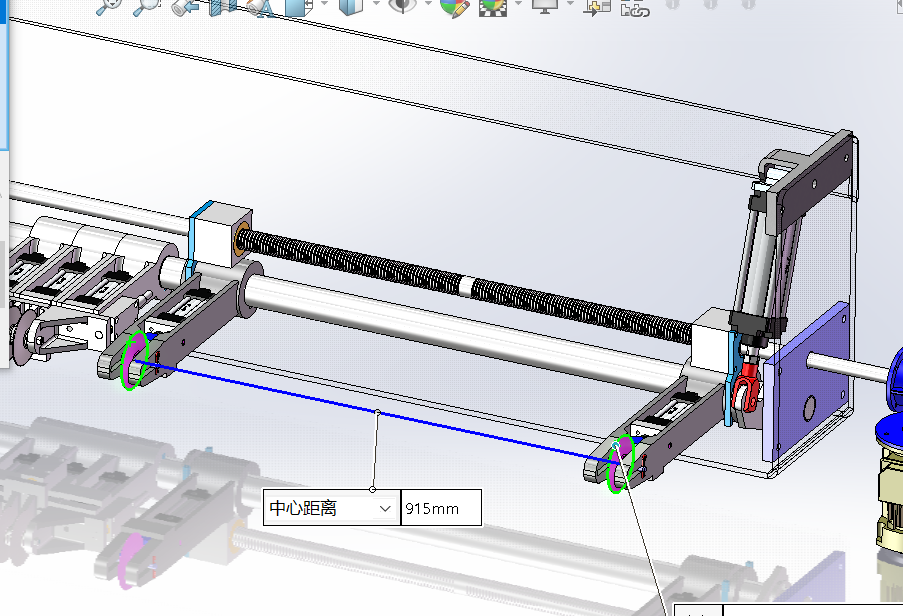

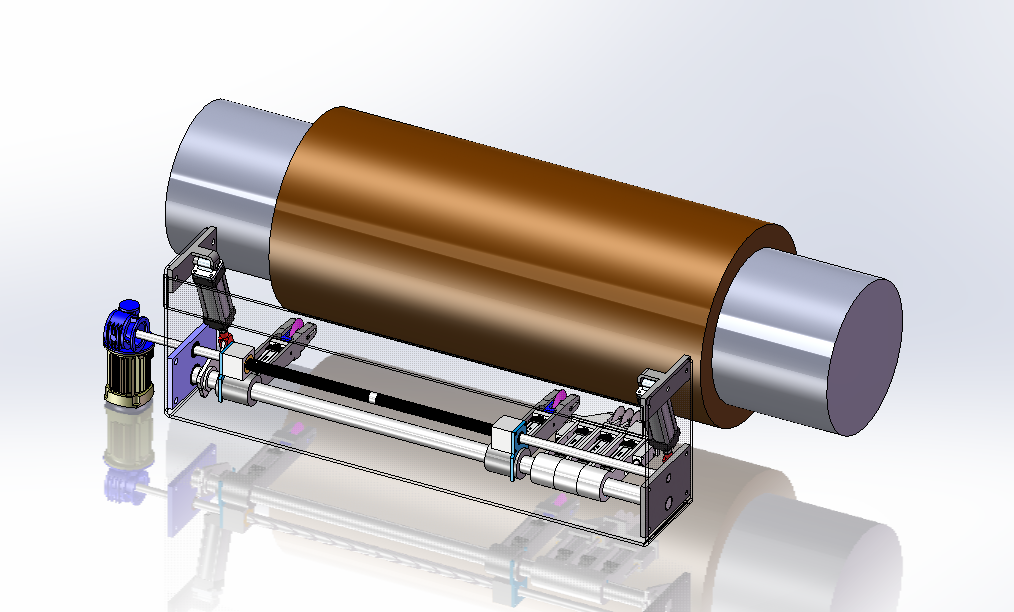

5刀头宽度可调料卷分切机构： 由5个分切模块组成，其中有两个分合切刀和三个组合切刀组成。分合切刀、组合切刀分别由气缸驱动摆转机构进行摆转切割，分合切刀由电机驱动分合进行规格切换。 分合切刀最大分合宽度915mm；切刀直径100mm。
下载需要86金币
立即下载 收藏
图纸信息
作者
独行侠
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  5刀头宽度可调料卷分切机构.SLDASM | 3.27M |
| 2 |  NutM10HexagonNutISO4034-M8-N.sldprt | 34.68K |
| 3 | NutM14B18.2.4.1M-HexnutStyle1M14x2--D-N.sldprt | 34.23K |
| 4 | P32活塞杆.sldprt | 37.21K |
| 5 | PJ63-125销轴.SLDPRT | 76.54K |
| 6 | PJ63-RMount2.sldprt | 35.15K |
| 7 | PJ63-R耳座.sldprt | 32.24K |
| 8 | SKF6000轴承.sldprt | 62.85K |
| 9 | Y型切割支架.sldprt | 33.82K |
| 10 | Y型接头.sldprt | 34.30K |
| 11 | 丝母座.sldprt | 31.41K |
| 12 | 侧板1.sldprt | 33.18K |
| 13 | 侧板2.sldprt | 31.63K |
| 14 | 减速机MVFF49.sldprt | 166.82K |
| 15 | 分切模块1.sldasm | 359.11K |
| 16 | 分切模块2.sldasm | 357.86K |
| 17 | 分切模块3.sldasm | 639.42K |
| 18 | 分切模块4.sldasm | 639.17K |
| 19 | 分切模块5.sldasm | 600.22K |
| 20 | 分合丝杠轴.sldprt | 142.27K |
| 21 | 切刀.sldprt | 28.89K |
| 22 | 切刀2.sldprt | 30.97K |
| 23 | 切刀支座.sldprt | 36.24K |
| 24 | 切刀支架3.sldprt | 41.45K |
| 25 | 切割臂.sldprt | 42.31K |
| 26 | 切割臂2.sldprt | 43.09K |
| 27 | 切割臂3.sldprt | 39.29K |
| 28 | 切割臂4.sldprt | 38.91K |
| 29 | 切割臂5.sldprt | 40.36K |
| 30 | 切割驱动气缸P32-50.sldprt | 156.70K |
| 31 | 固定块.sldprt | 29.61K |
| 32 | 导向块.sldprt | 30.33K |
| 33 | 导向座.sldprt | 30.01K |
| 34 | 导向杆.sldprt | 28.10K |
| 35 | 导向轴.sldprt | 58.25K |
| 36 | 开口销.sldprt | 31.42K |
| 37 | 摆转气缸PJ63-125.sldprt | 155.27K |
| 38 | 摆转臂.sldprt | 34.28K |
| 39 | 摆转轴2.sldprt | 29.18K |
| 40 | 支架.SLDPRT | 114.64K |
| 41 | 料卷辊.sldprt | 93.96K |
| 42 | 滑动轴.sldprt | 30.43K |
| 43 | 电机MG71-4A2.sldprt | 332.40K |
| 44 | 轴承1.sldprt | 126.21K |
| 45 | 轴承6008.sldprt | 135.69K |
| 46 | 铜套.sldprt | 27.09K |
| 47 | 销轴2.sldprt | 26.86K |
| 48 | 销轴3.sldprt | 30.06K |
| 49 | 销轴5.sldprt | 27.29K |
| 50 | 键.sldprt | 27.89K |
| 51 | 驱动板.sldprt | 26.89K |
| 52 | 驱动板2.sldprt | 31.63K |
