拨叉钻M10螺纹孔夹具（CAD图+SW）图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小2.42M,图纸格式为sldprt,sldasm,dwg,图纸软件为SOLIDWORKS 2023,可供设计参考。

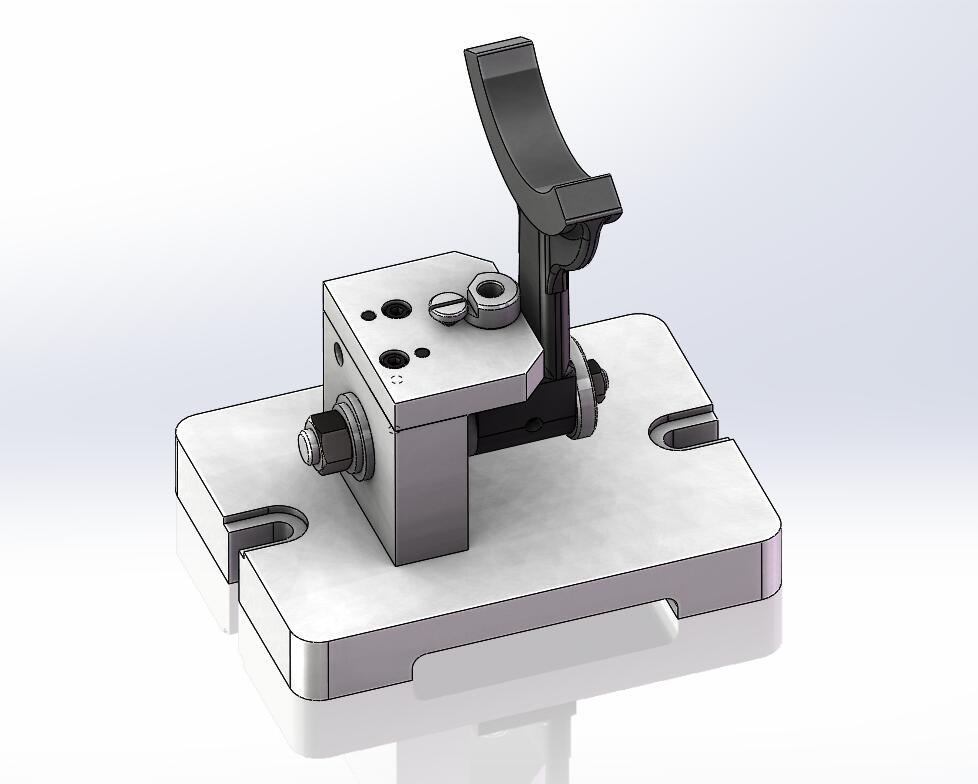

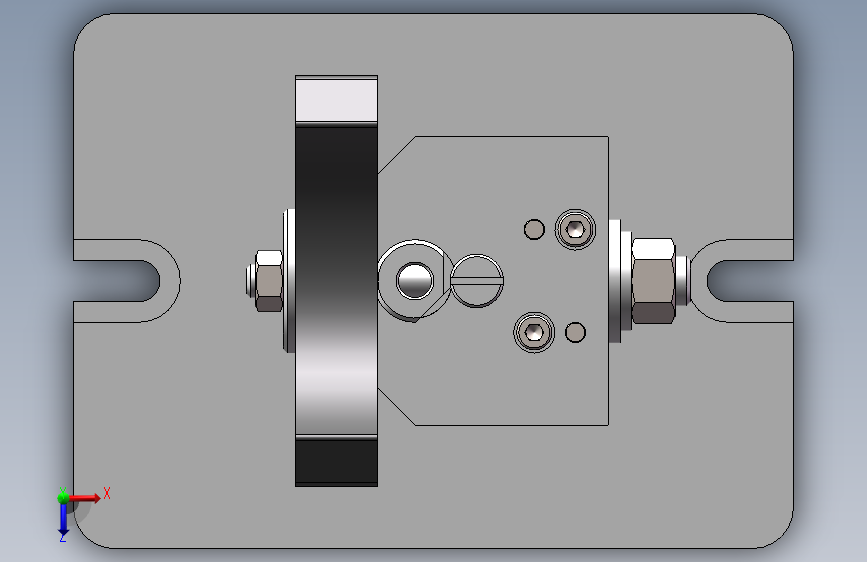

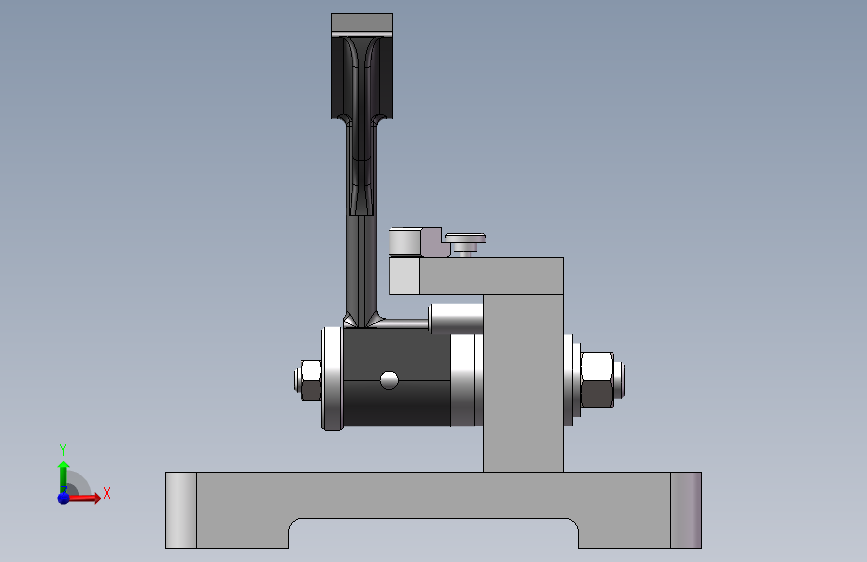

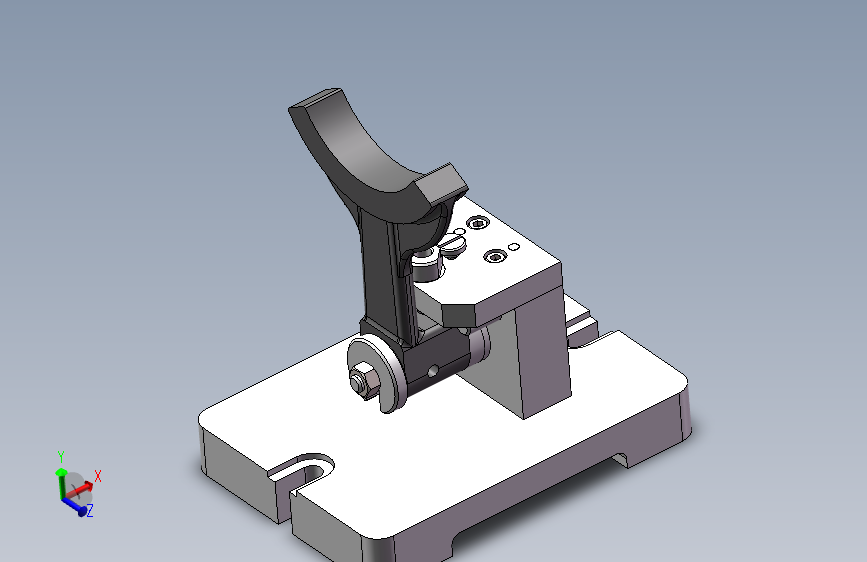

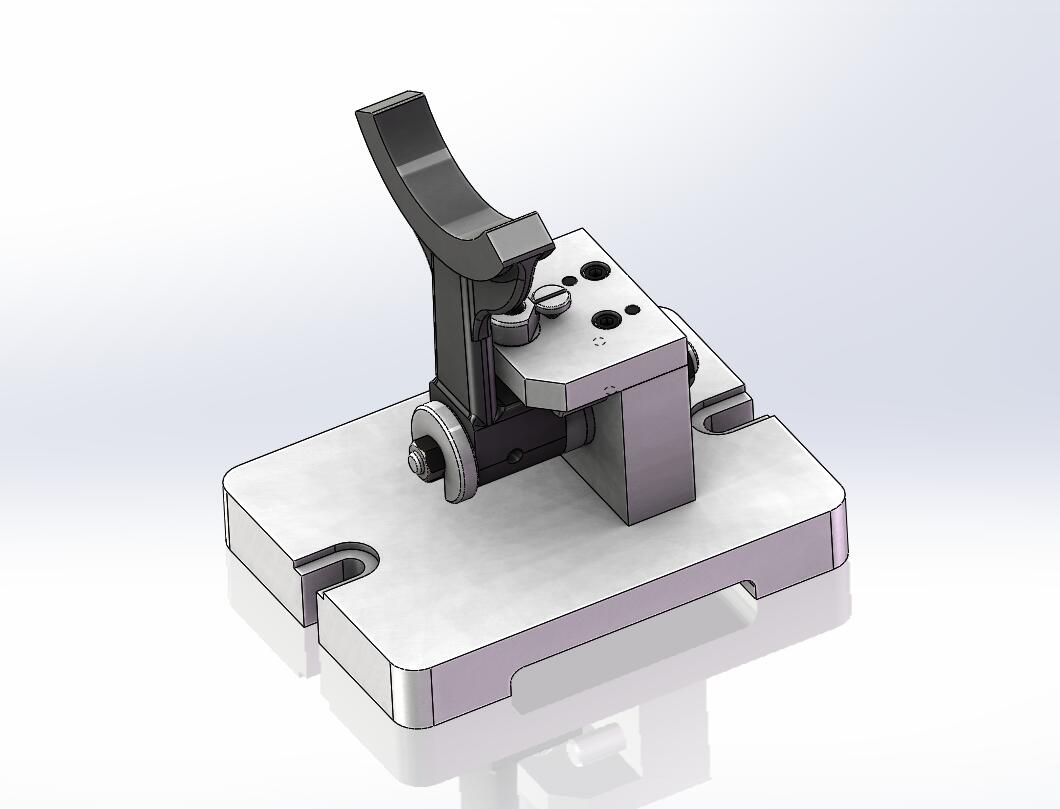

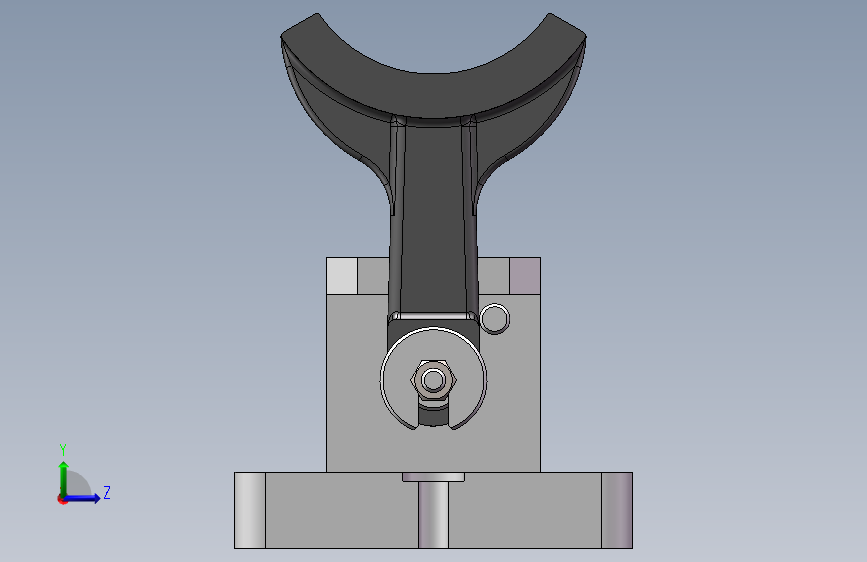

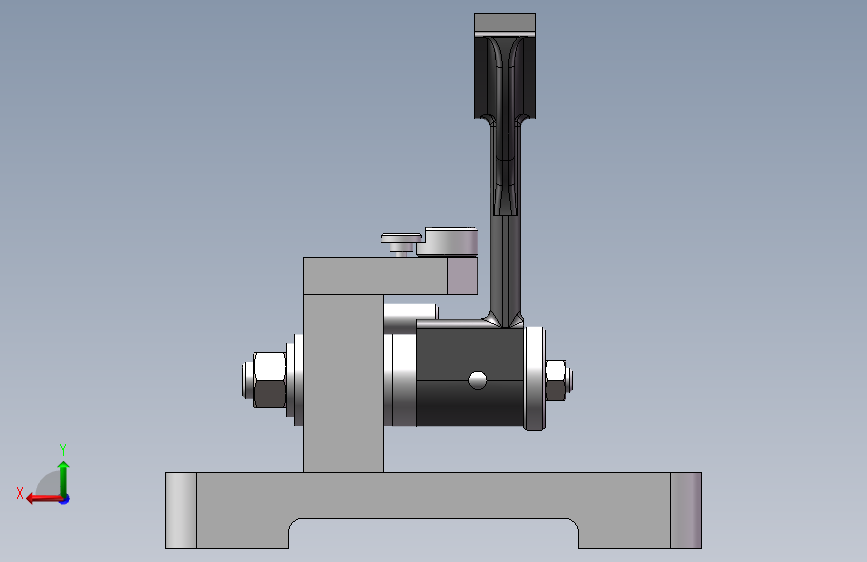

拨叉钻M10螺纹孔夹具（CAD图+SW）
图纸描述
拨叉钻M10螺纹孔夹具（CAD图+SW）图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小2.42M,图纸格式为sldprt,sldasm,dwg,图纸软件为SOLIDWORKS 2023,可供设计参考。
下载需要58金币
立即下载 收藏
图纸信息
作者
WX_202969
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

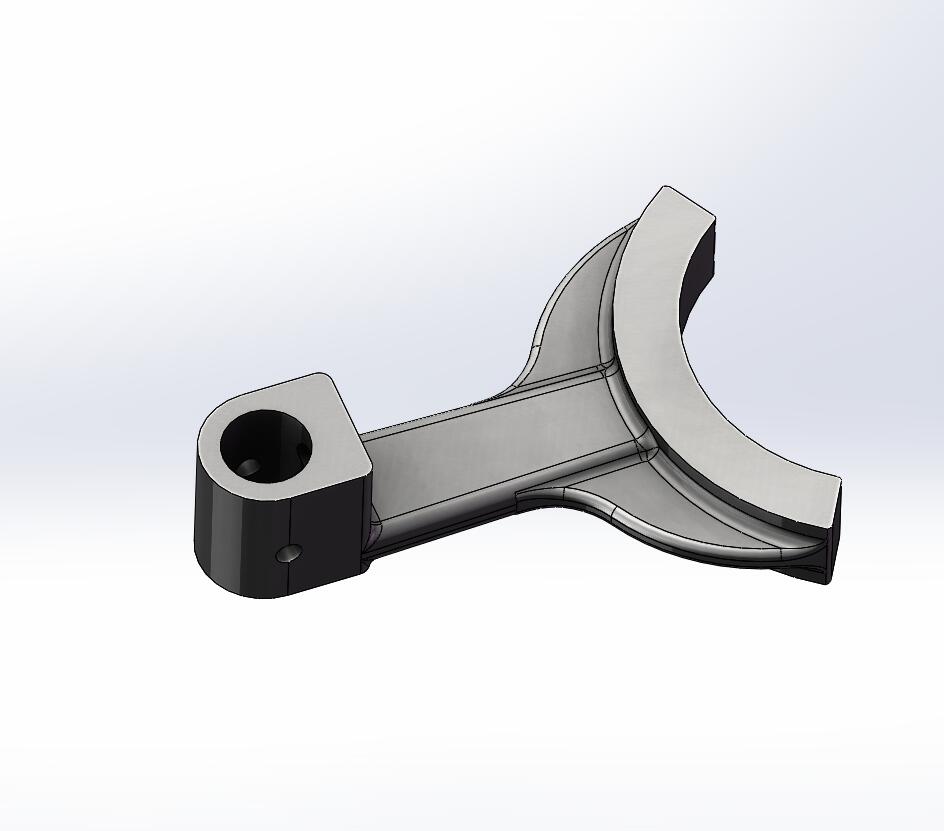

| 1 |  11_平垫圈.SLDPRT | 67.39K |
| 2 | 13_定位销.SLDPRT | 77.74K |
| 3 | 1_夹具体.SLDPRT | 157.95K |
| 4 | 3_开口垫圈-0D.SLDPRT | 85.09K |
| 5 | 4_快换钻套8F7×12k6×12或8E7×12m6×12.SLDPRT | 106.84K |
| 6 | 5_衬套.SLDPRT | 66.91K |
| 7 | 6_钻套螺钉M5×3.SLDPRT | 87.19K |
| 8 | 7_定位芯轴.SLDPRT | 80.93K |
| 9 | 8_钻模板.SLDPRT | 99.34K |
| 10 | B18.3.1M-5x0.8x25HexSHCS--25CHX.sldprt | 214.82K |
| 11 | GB_CONNECTING_PIECE_PIN_DP5X26.sldprt | 121.86K |
| 12 | GB_FASTENER_NUT_SNAB1M12-N.sldprt | 144.61K |
| 13 | GB_FASTENER_NUT_SNAB1M8-N.sldprt | 142.99K |
| 14 | 工件.SLDPRT | 401.70K |
| 15 |  装配体2.SLDASM | 410.83K |

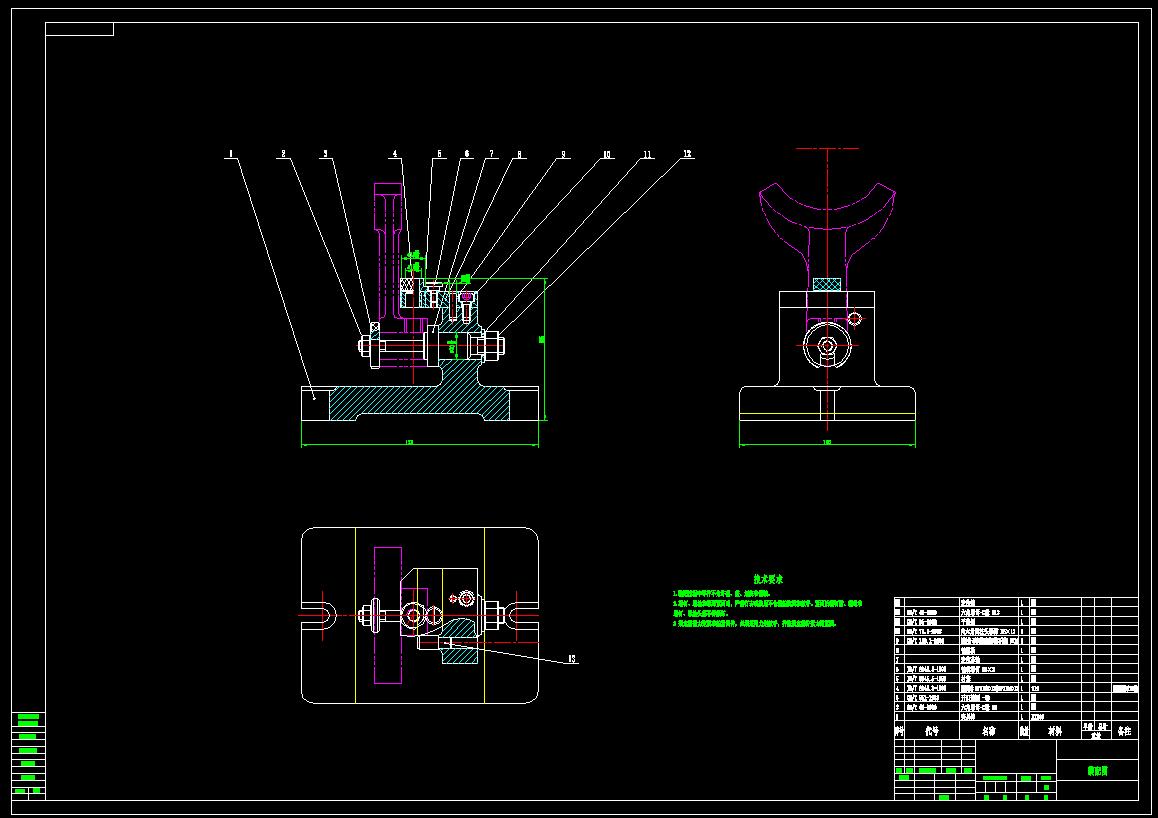

| 16 |  拨叉钻M10螺纹孔.dwg-2024-12-07-16-31-08-155.dwg | 340.84K |
