[上海]异型柱框架结构别墅结构施工图（2层、独立基础）
图纸描述

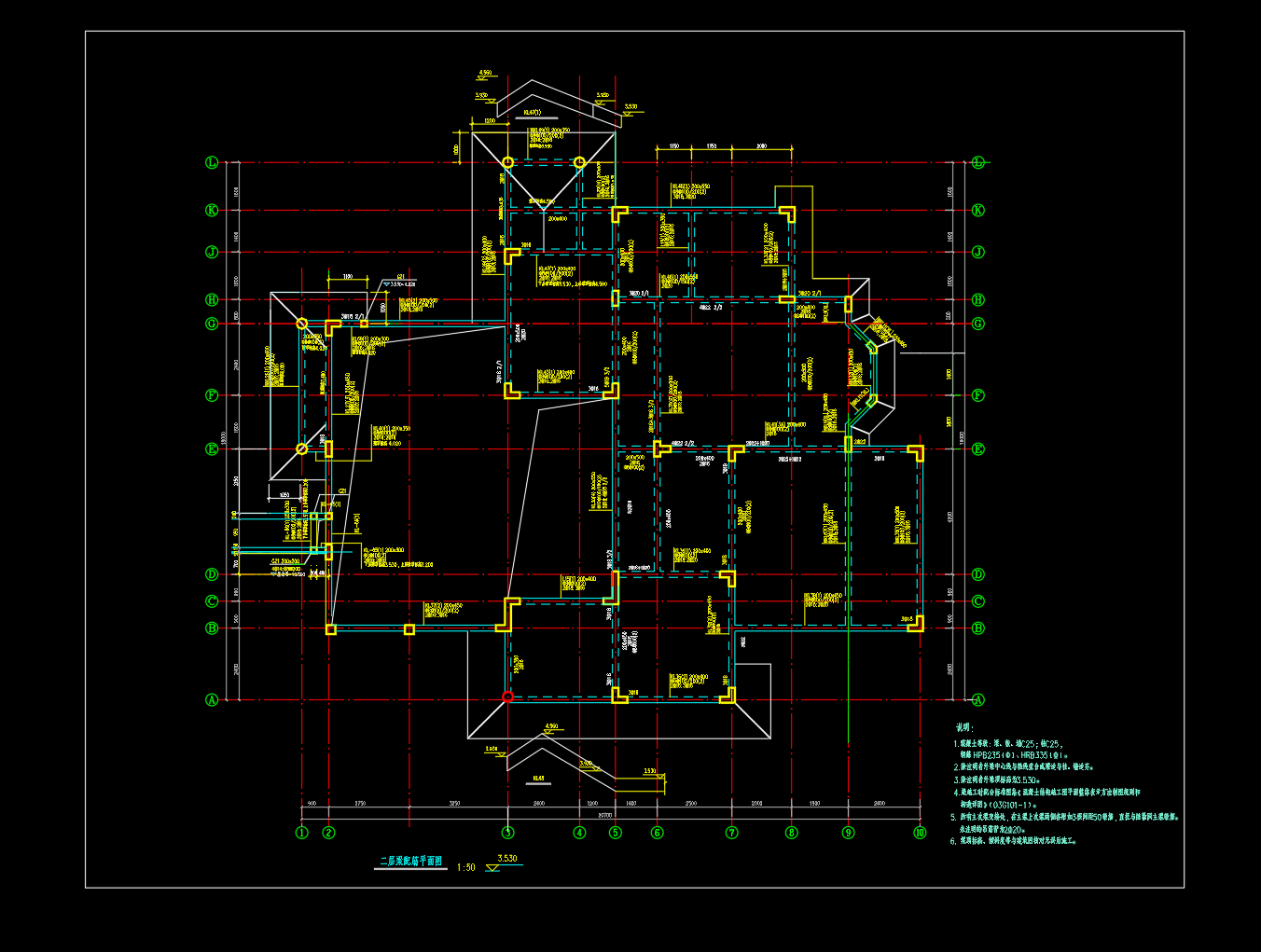

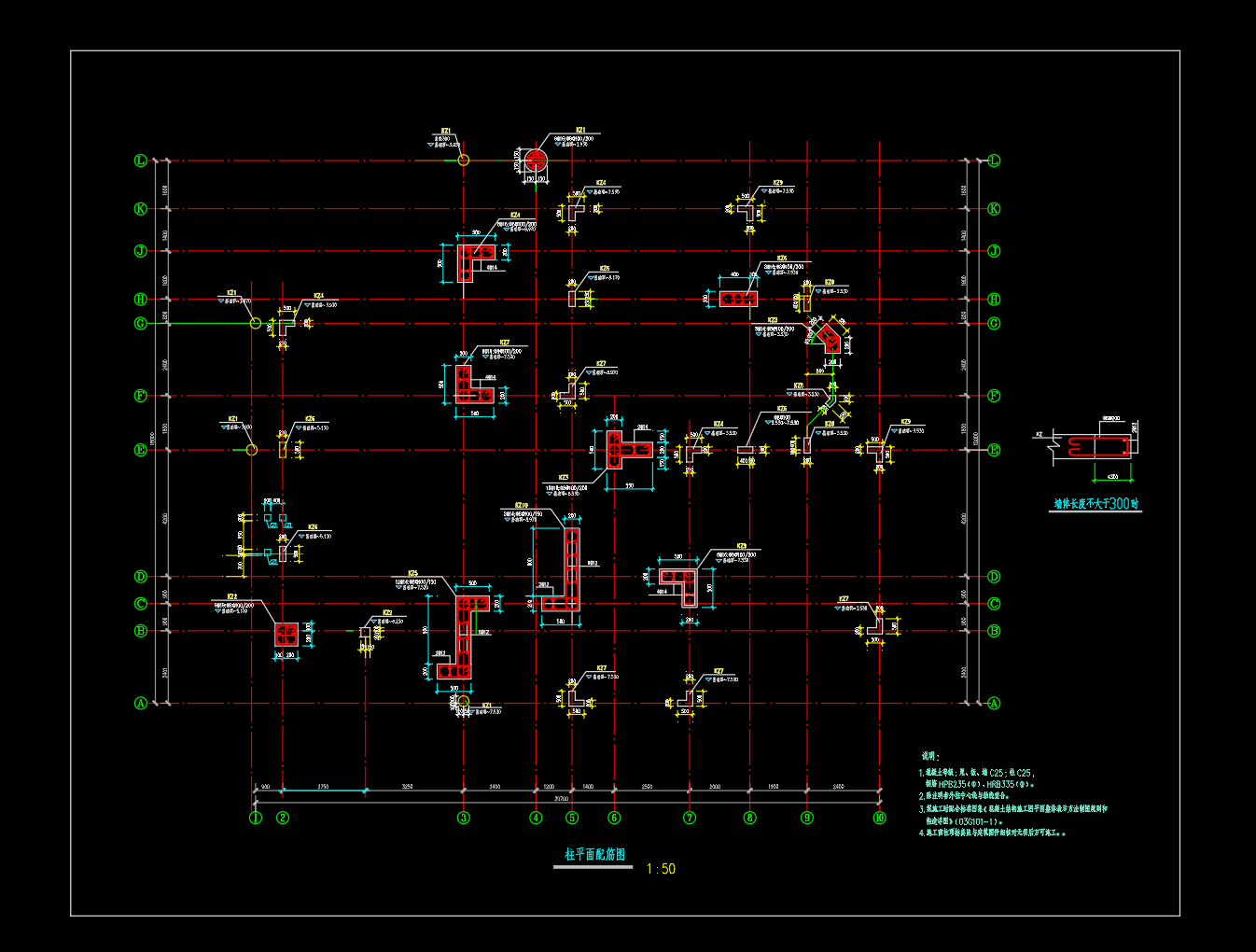

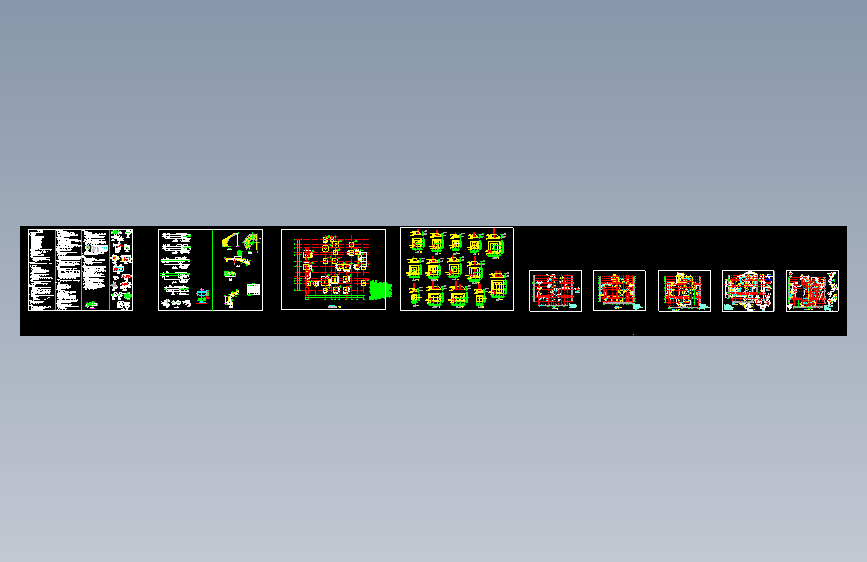

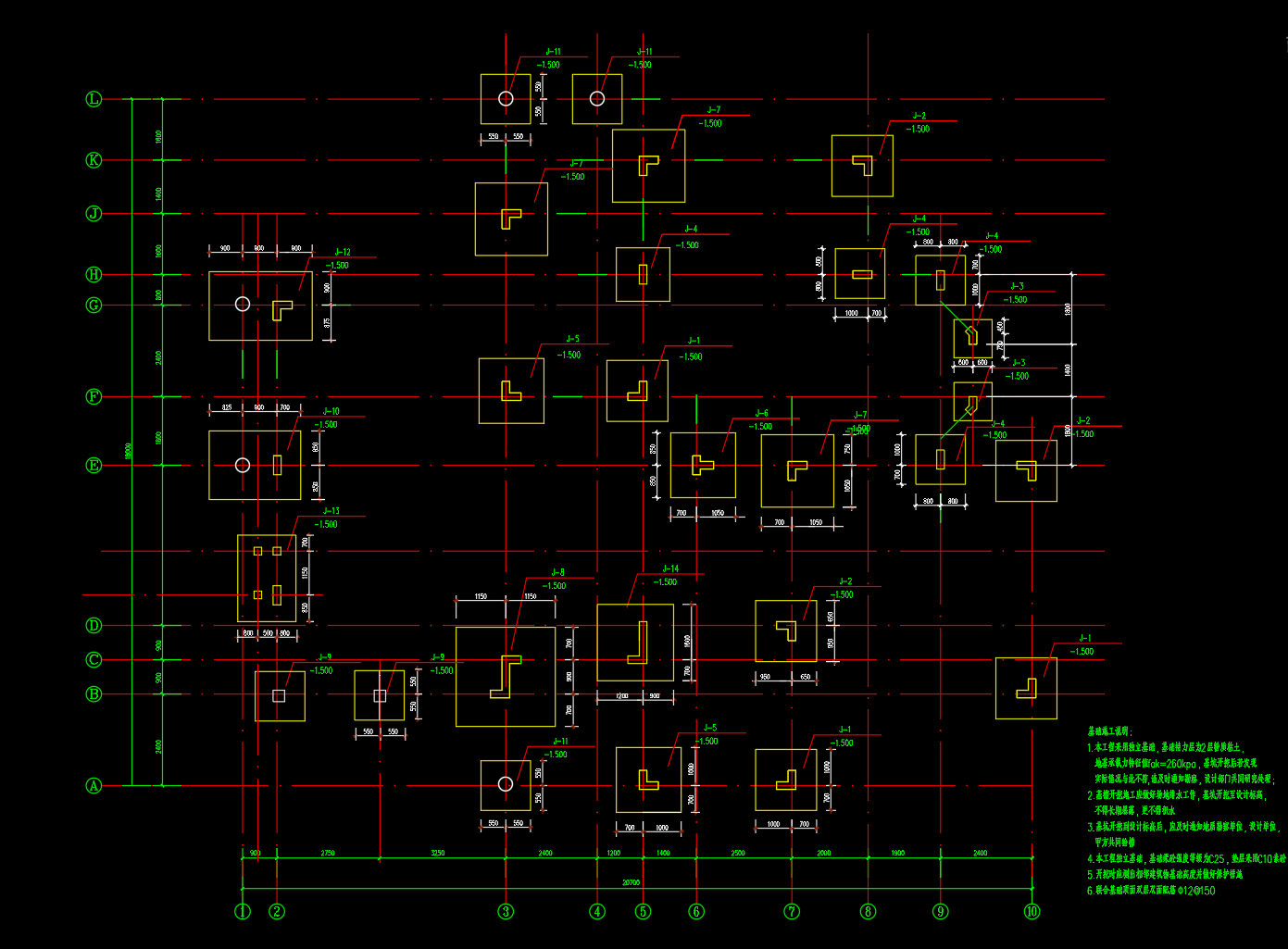

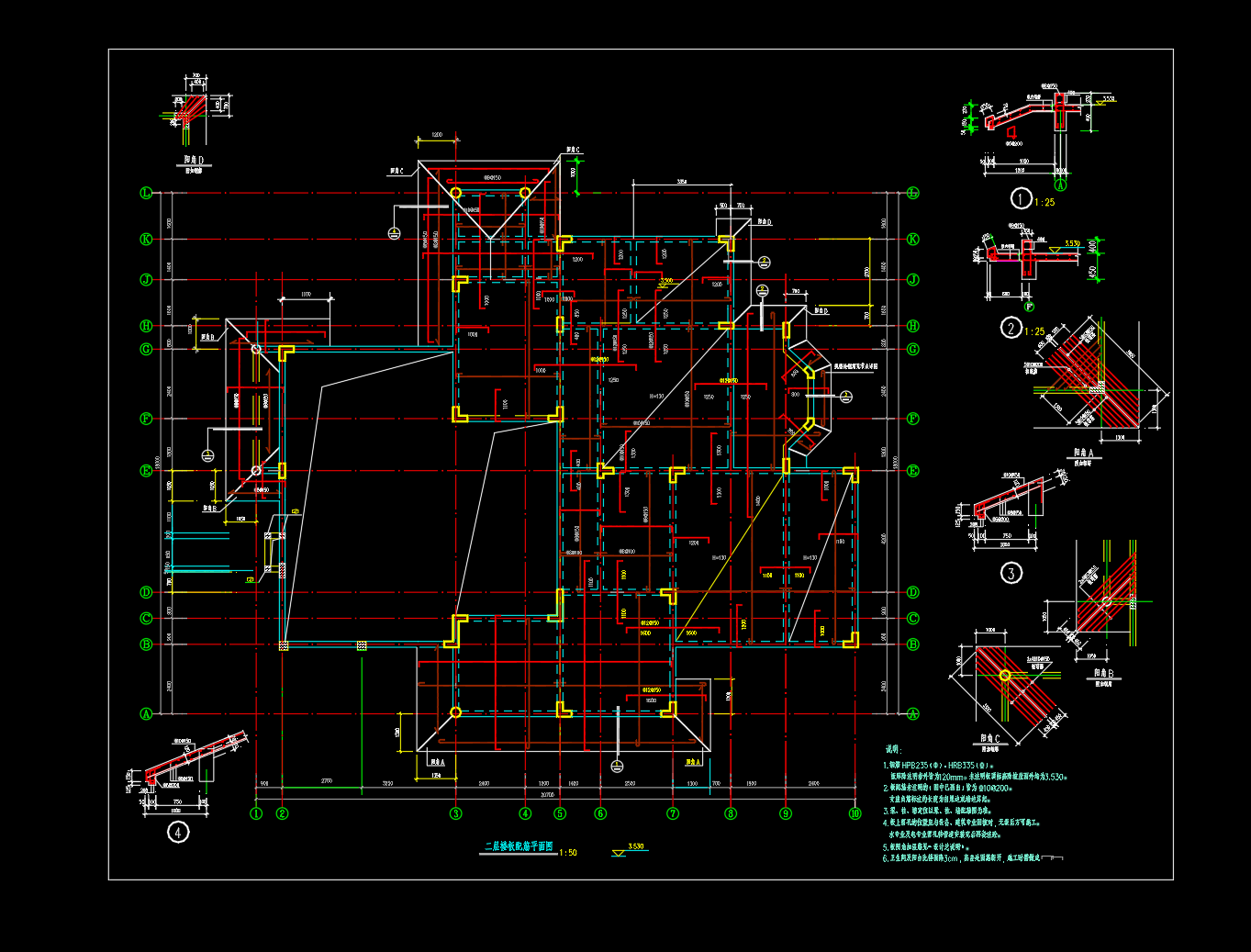

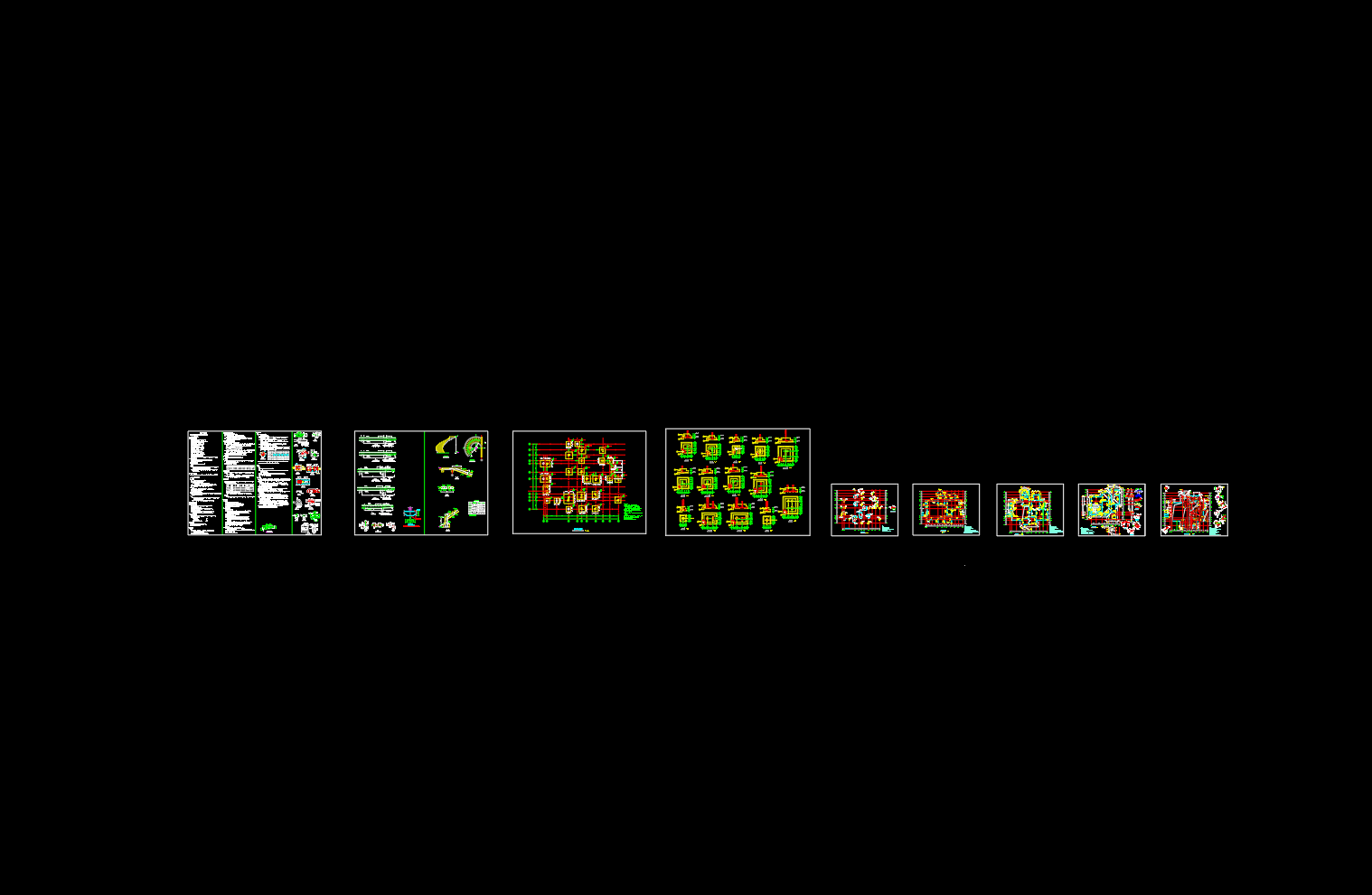

本工程建筑的主要使用（用途）性质：居住。 本设计为 A1型别墅的结构设计。结构形式为：异型柱框架结构。 结构抗震等级：异型柱框架四级。层数（结构）：地上 2层。 本工程基础持力层选用 2层土粉质粘土，地基承载力特征值 260kPa；基础形式采用柱下独立基础。 全套图纸9张，包括基础平面布置图、基础大样、柱平面配筋图、基础梁配筋平面图、二层梁配筋平面图、屋面梁板配筋平面图、二层楼板配筋平面图等。
下载需要60金币
立即下载 收藏
图纸信息
作者
夜班厂仔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  [上海]异型柱框架结构别墅结构施工图（2层、独立基础）.dwg | 1.41M |
