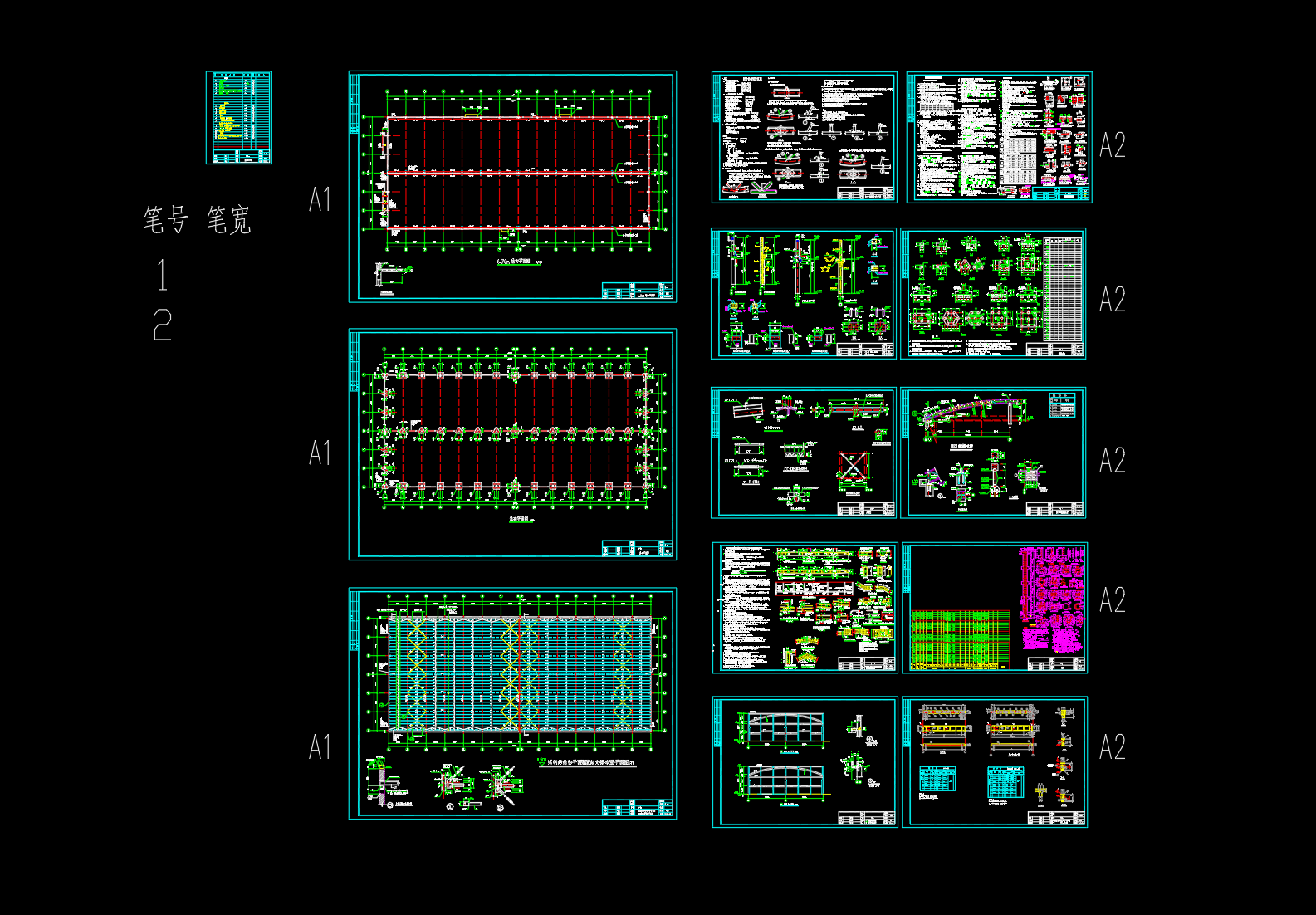

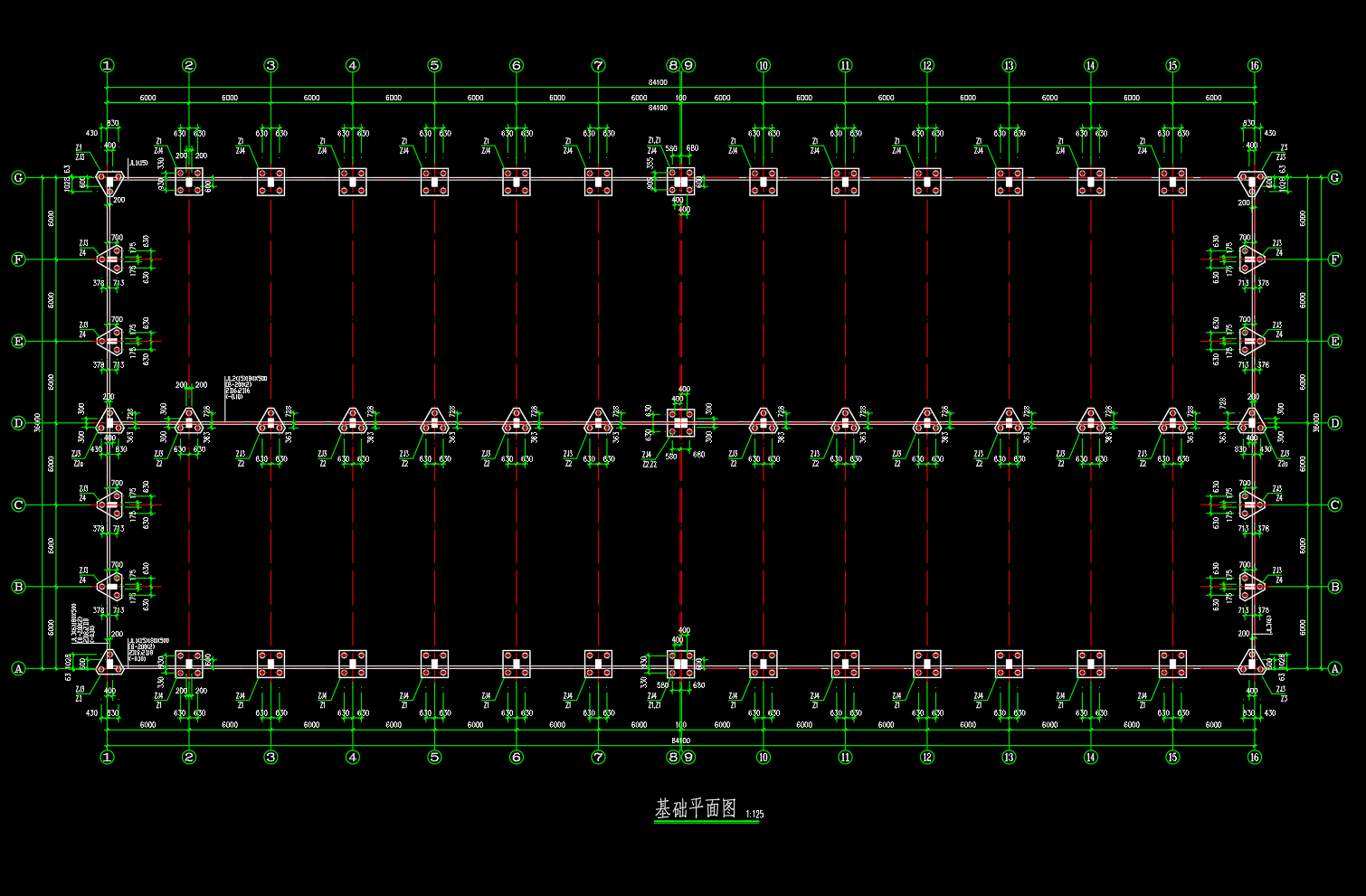

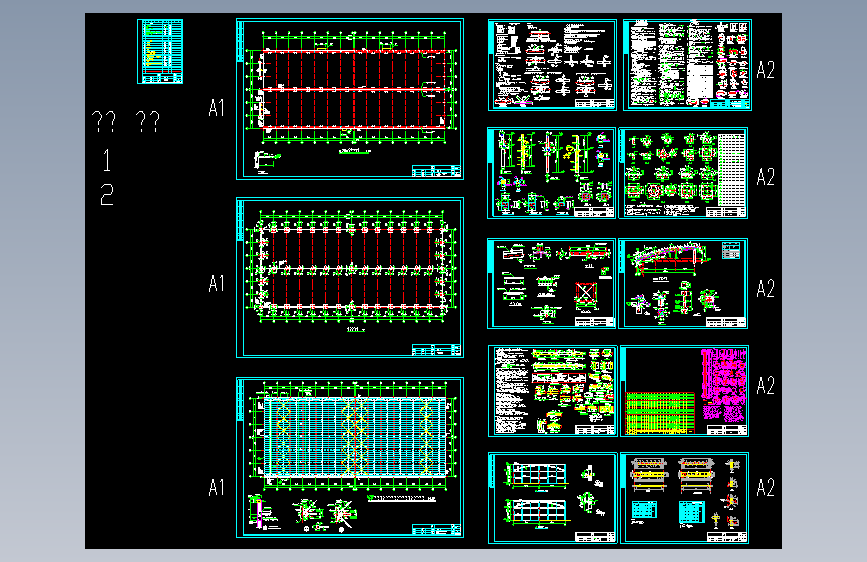

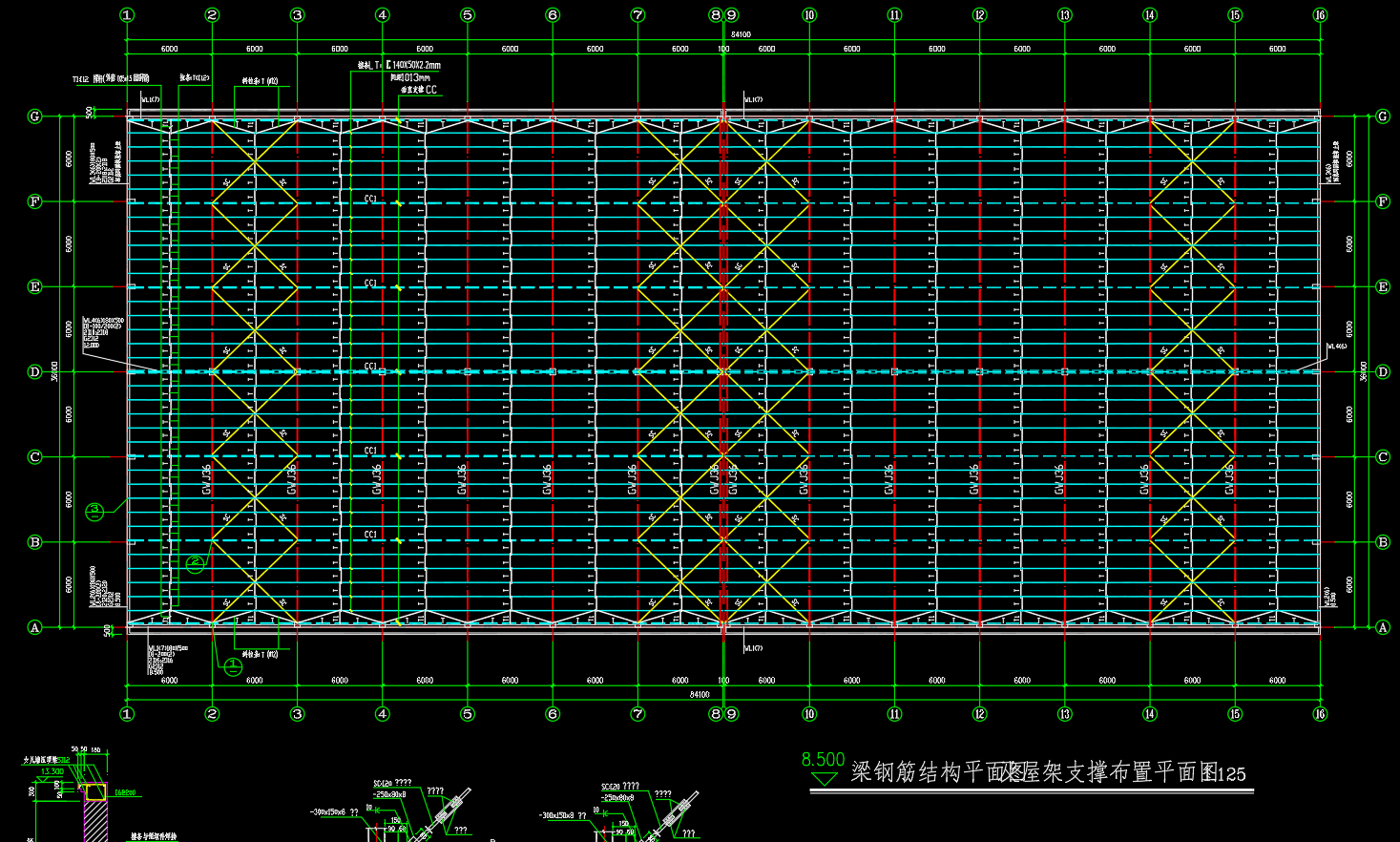

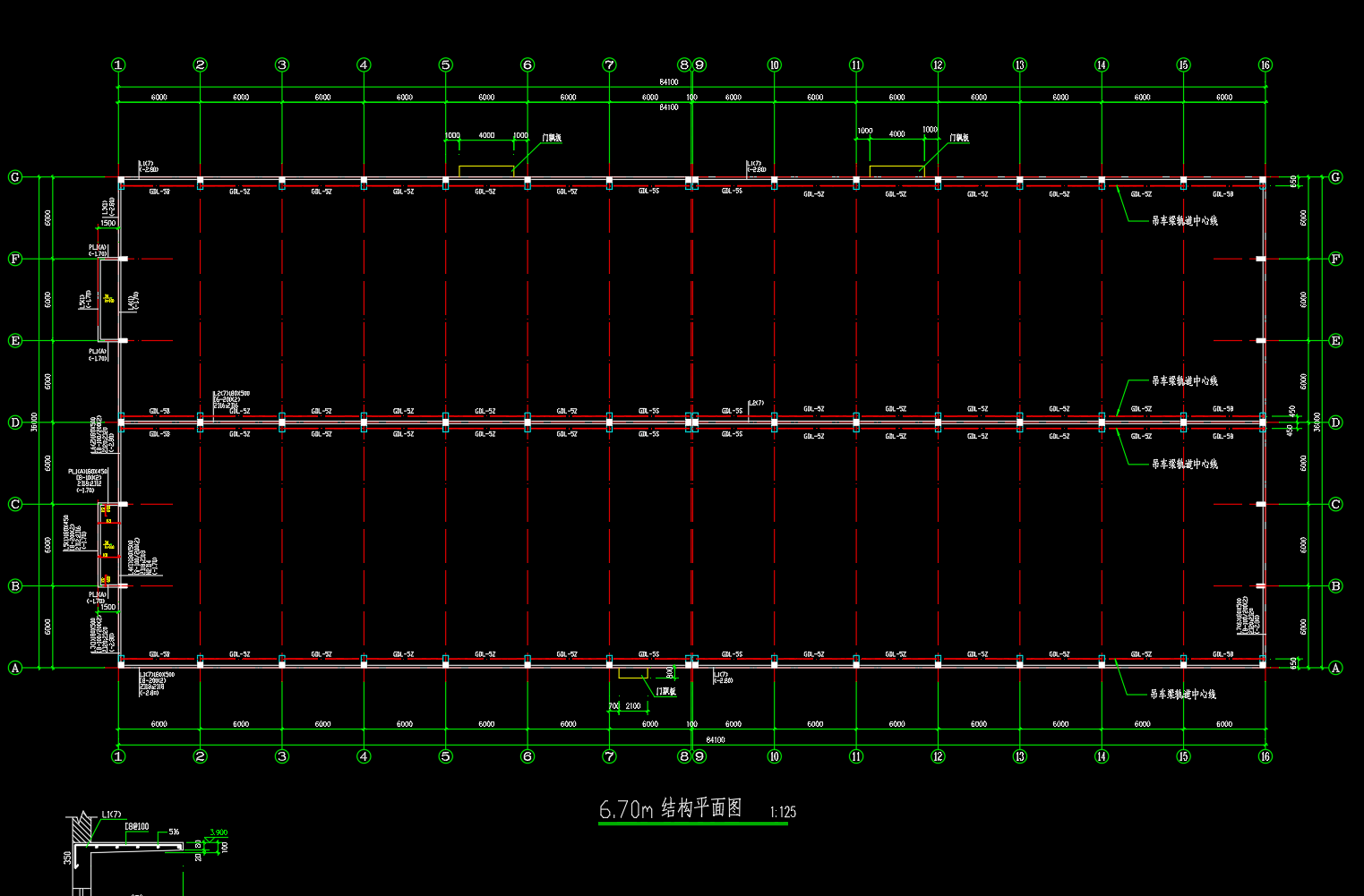

本次设计为：某双管桁架钢屋架建筑结构图 风荷载：0.5KN/㎡（基本风压值）。 屋面活荷载：0.3KN/㎡。 地区类别：B类。 抗震设计设防烈度为7度。 图纸包括： 建筑图： 建筑设计总说明、平面图、立面图、剖面图共6张图纸。 结构图： 结构总说明、梁平法说明、桩基础平面图 、桩台大样及表、柱表、圈梁钢筋图、屋架,支撑及檩条布置平面图、钢筋结构平面图、配筋图、梁,柱立面图、钢屋架大样共13张图纸。
某双管桁架钢屋架建筑结构图
图纸描述
本次设计为：某双管桁架钢屋架建筑结构图 风荷载：0.5KN/㎡（基本风压值）。 屋面活荷载：0.3KN/㎡。 地区类别：B类。 抗震设计设防烈度为7度。 图纸包括： 建筑图： 建筑设计总说明、平面图、立面图、剖面图共6张图纸。 结构图： 结构总说明、梁平法说明、桩基础平面图 、桩台大样及表、柱表、圈梁钢筋图、屋架,支撑及檩条布置平面图、钢筋结构平面图、配筋图、梁,柱立面图、钢屋架大样共13张图纸。
下载需要60金币
立即下载 收藏
图纸信息
作者
张机械师
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某双管桁架钢屋架结构设计图.dwg | 2.11M |
