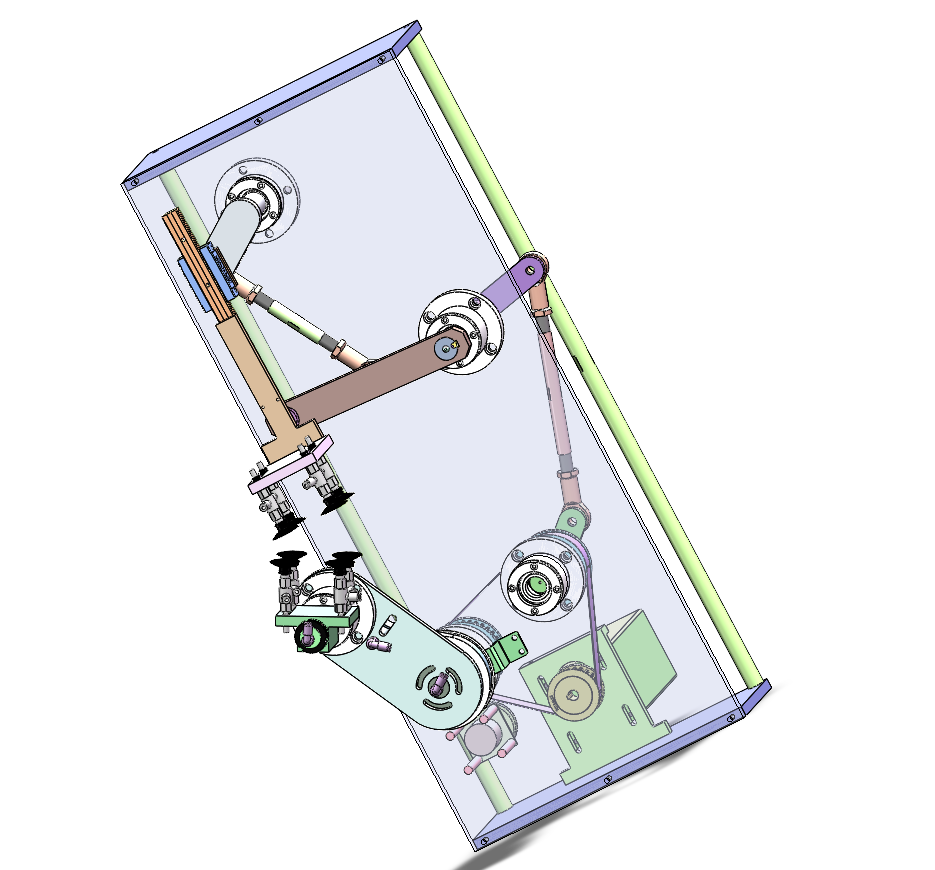

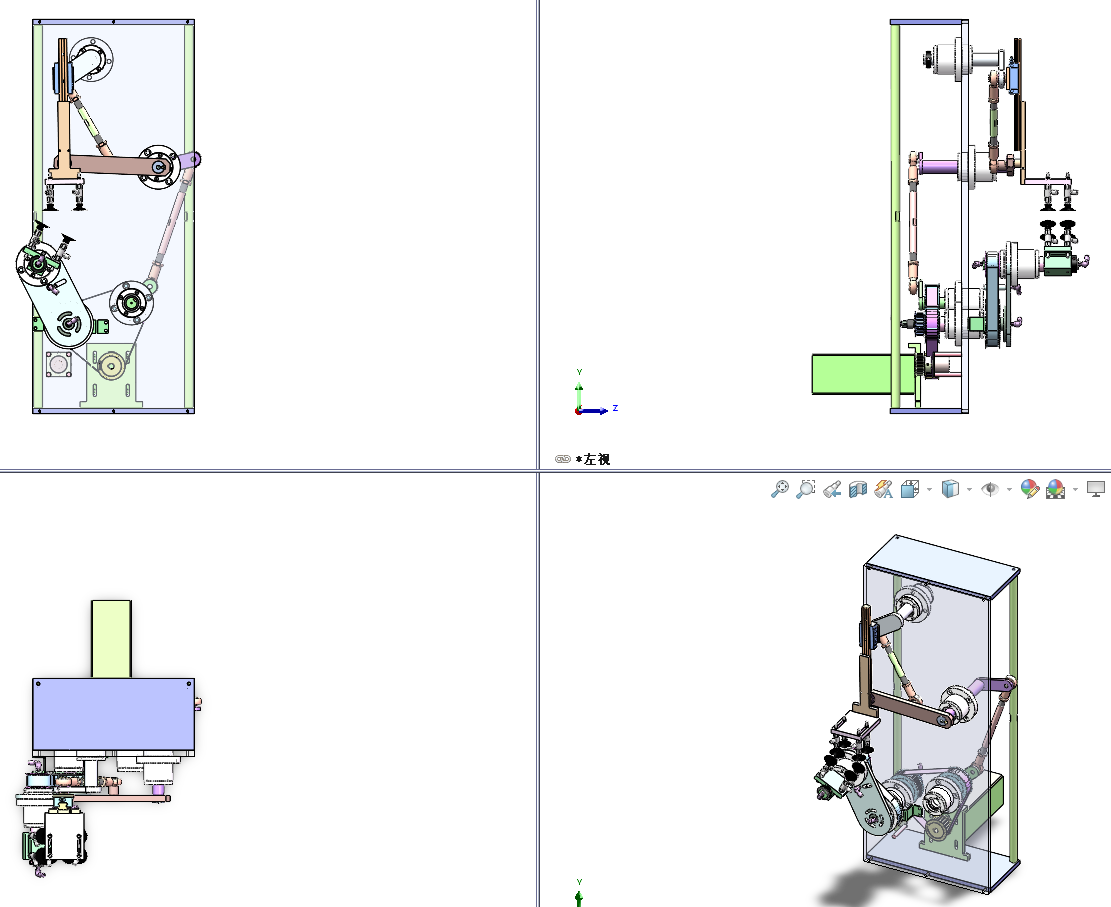

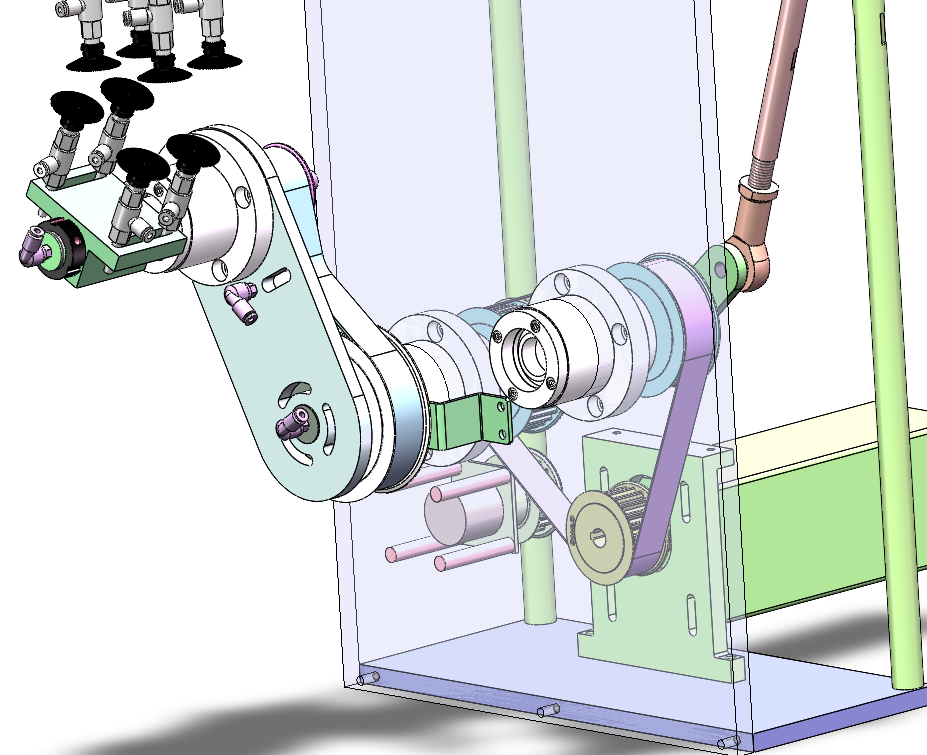

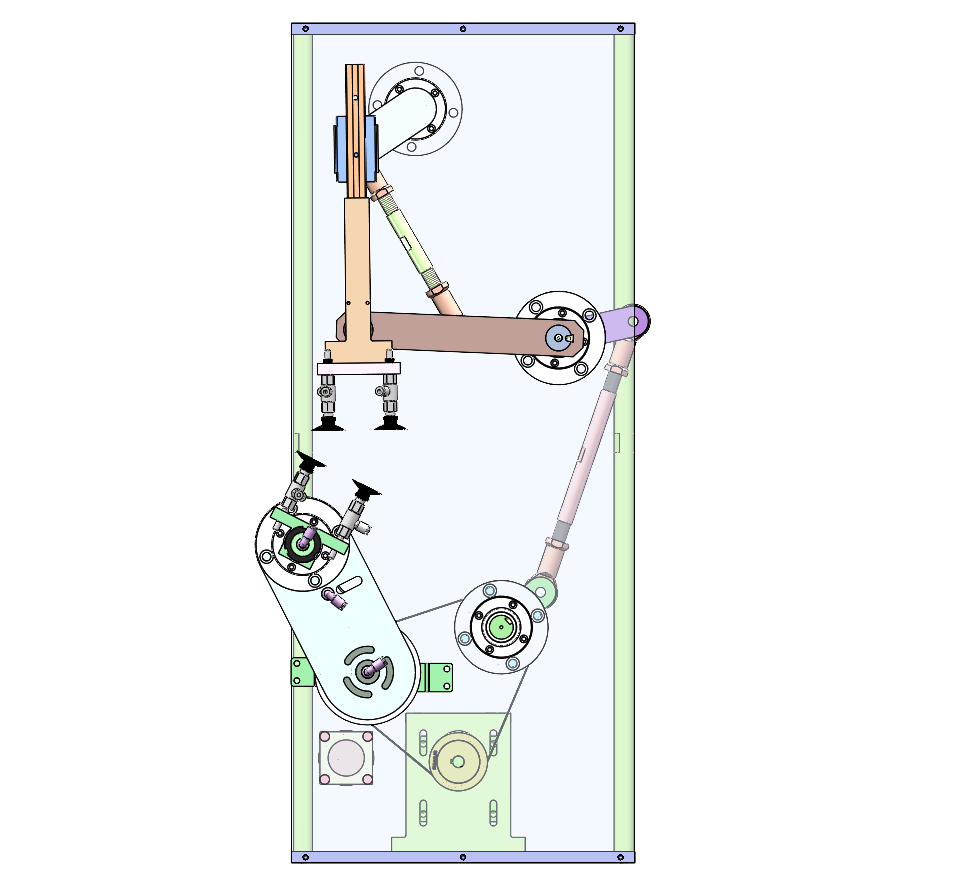

升级版类直线吸片机构，该机构可编辑包含参数，该机构与传统的吸片机构相比，旋转点是通过旋转摆臂行走的类直线可以向后退，效率更高，传统的吸片机构再旋转到高点时由于两个点比较近会出现抖动。这种机构不会出现这种情况。动力源是电机驱动。
类直线吸片机构
图纸描述
升级版类直线吸片机构，该机构可编辑包含参数，该机构与传统的吸片机构相比，旋转点是通过旋转摆臂行走的类直线可以向后退，效率更高，传统的吸片机构再旋转到高点时由于两个点比较近会出现抖动。这种机构不会出现这种情况。动力源是电机驱动。
下载需要60金币
立即下载 收藏
图纸信息
作者
黄工
已分享: 份作品

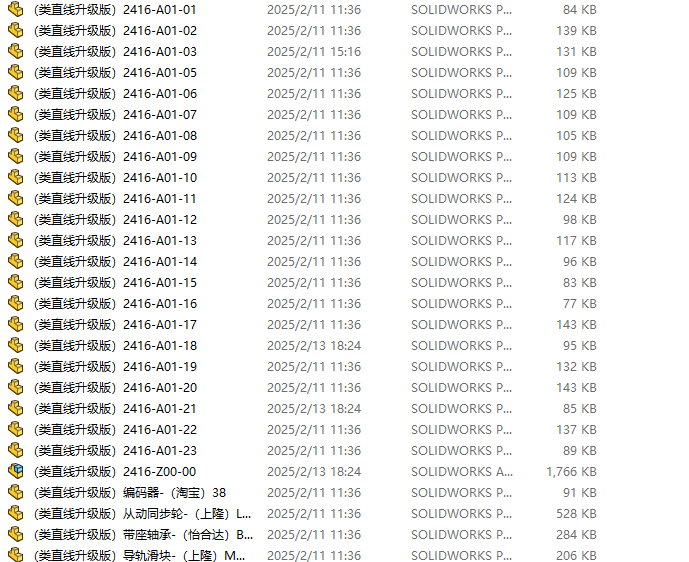

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  （类直线升级版）2416-A01-01.SLDPRT | 83.27K |
| 2 | （类直线升级版）2416-A01-02.SLDPRT | 138.41K |
| 3 | （类直线升级版）2416-A01-03.SLDPRT | 130.44K |
| 4 | （类直线升级版）2416-A01-05.SLDPRT | 108.16K |
| 5 | （类直线升级版）2416-A01-06.SLDPRT | 124.58K |
| 6 | （类直线升级版）2416-A01-07.SLDPRT | 108.14K |
| 7 | （类直线升级版）2416-A01-08.SLDPRT | 104.10K |
| 8 | （类直线升级版）2416-A01-09.SLDPRT | 108.18K |
| 9 | （类直线升级版）2416-A01-10.SLDPRT | 112.67K |
| 10 | （类直线升级版）2416-A01-11.SLDPRT | 123.68K |
| 11 | （类直线升级版）2416-A01-12.SLDPRT | 97.16K |
| 12 | （类直线升级版）2416-A01-13.SLDPRT | 116.32K |
| 13 | （类直线升级版）2416-A01-14.SLDPRT | 95.49K |
| 14 | （类直线升级版）2416-A01-15.SLDPRT | 82.00K |
| 15 | （类直线升级版）2416-A01-16.SLDPRT | 76.77K |
| 16 | （类直线升级版）2416-A01-17.SLDPRT | 142.71K |
| 17 | （类直线升级版）2416-A01-18.SLDPRT | 94.39K |
| 18 | （类直线升级版）2416-A01-19.SLDPRT | 131.55K |
| 19 | （类直线升级版）2416-A01-20.SLDPRT | 142.10K |
| 20 | （类直线升级版）2416-A01-21.SLDPRT | 84.75K |
| 21 | （类直线升级版）2416-A01-22.SLDPRT | 136.02K |
| 22 | （类直线升级版）2416-A01-23.SLDPRT | 88.79K |
| 23 |  （类直线升级版）2416-Z00-00.SLDASM | 1.72M |
| 24 | （类直线升级版）从动同步轮-（上隆）LA8M-40-250内孔25-附带加工.SLDPRT | 527.67K |
| 25 | （类直线升级版）同步带-8M-L650.SLDPRT | 76.13K |
| 26 | （类直线升级版）同步带-（淘宝）8M-L550.SLDPRT | 78.63K |
| 27 | （类直线升级版）同步轮-（上隆）TAAS8M-20-150-N25.SLDPRT | 274.37K |
| 28 | （类直线升级版）同步轮-（上隆）TAAS8M-20-250-N20.SLDPRT | 325.36K |
| 29 | （类直线升级版）同步轮-（上隆）TAAS8M-32-250-N25.SLDPRT | 386.03K |
| 30 | （类直线升级版）同步轮-（上隆）TABS8M-20-150-P8.SLDPRT | 259.70K |
| 31 | （类直线升级版）同步轮-（上隆）TABS8M-22-250-N12.SLDPRT | 297.96K |
| 32 | （类直线升级版）吸盘-（亚德客）ZPR32UN-04-A6.SLDPRT | 216.26K |
| 33 | （类直线升级版）圆形内六角螺钉-（上隆）SCG-M4.SLDPRT | 356.21K |
| 34 | （类直线升级版）导轨滑块-（上隆）MHC-H28.SLDPRT | 205.99K |
| 35 | （类直线升级版）带座轴承-（怡合达）BJB01-6005ZZ-L70.SLDPRT | 283.67K |
| 36 | （类直线升级版）法兰深沟球轴承-（上隆）BCF-A15-D28.SLDPRT | 168.59K |
| 37 | （类直线升级版）电机-（淘宝）90W.SLDPRT | 110.68K |
| 38 | （类直线升级版）直线导轨-（上隆）MHC-H28.SLDPRT | 522.33K |
| 39 | （类直线升级版）编码器-（淘宝）38.SLDPRT | 90.77K |
| 40 | （类直线升级版）锁紧螺母-（上隆）BNTB-M25.SLDPRT | 133.51K |
| 41 | （类直线升级版）镀铬棒-（淘宝）D10-L61.SLDPRT | 80.30K |
| 42 | （类直线升级版）镀铬棒-（淘宝）D20-L824.SLDPRT | 80.77K |
| 43 | （类直线升级版）高速旋转接头-（SMC）KXL04-M5.SLDPRT | 138.59K |
| 44 | （类直线升级版）鱼眼接头-（上隆）REBN-14K.SLDPRT | 156.77K |
