某单层带副跨的双跨钢结构厂房建筑结构图纸
图纸描述

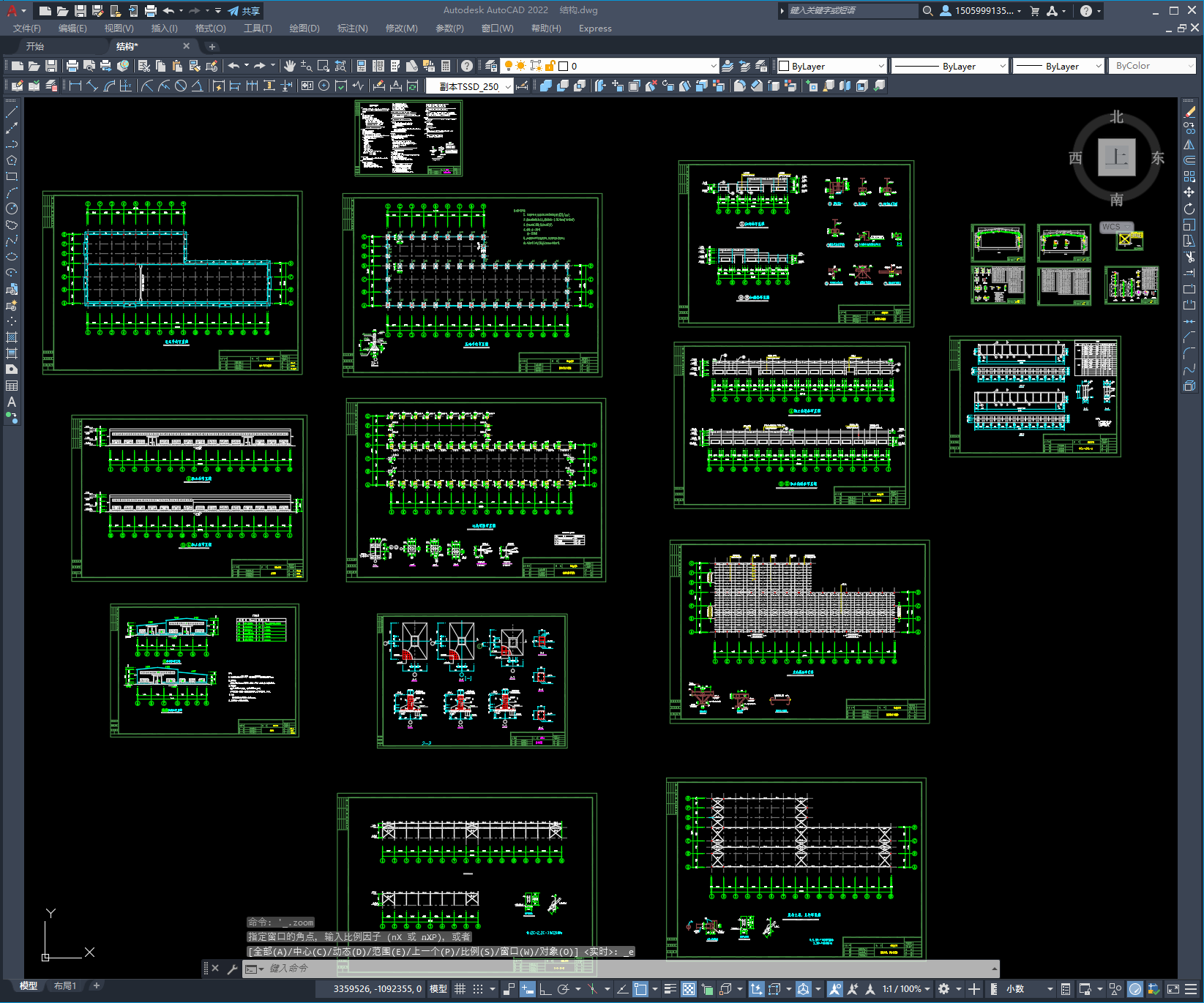

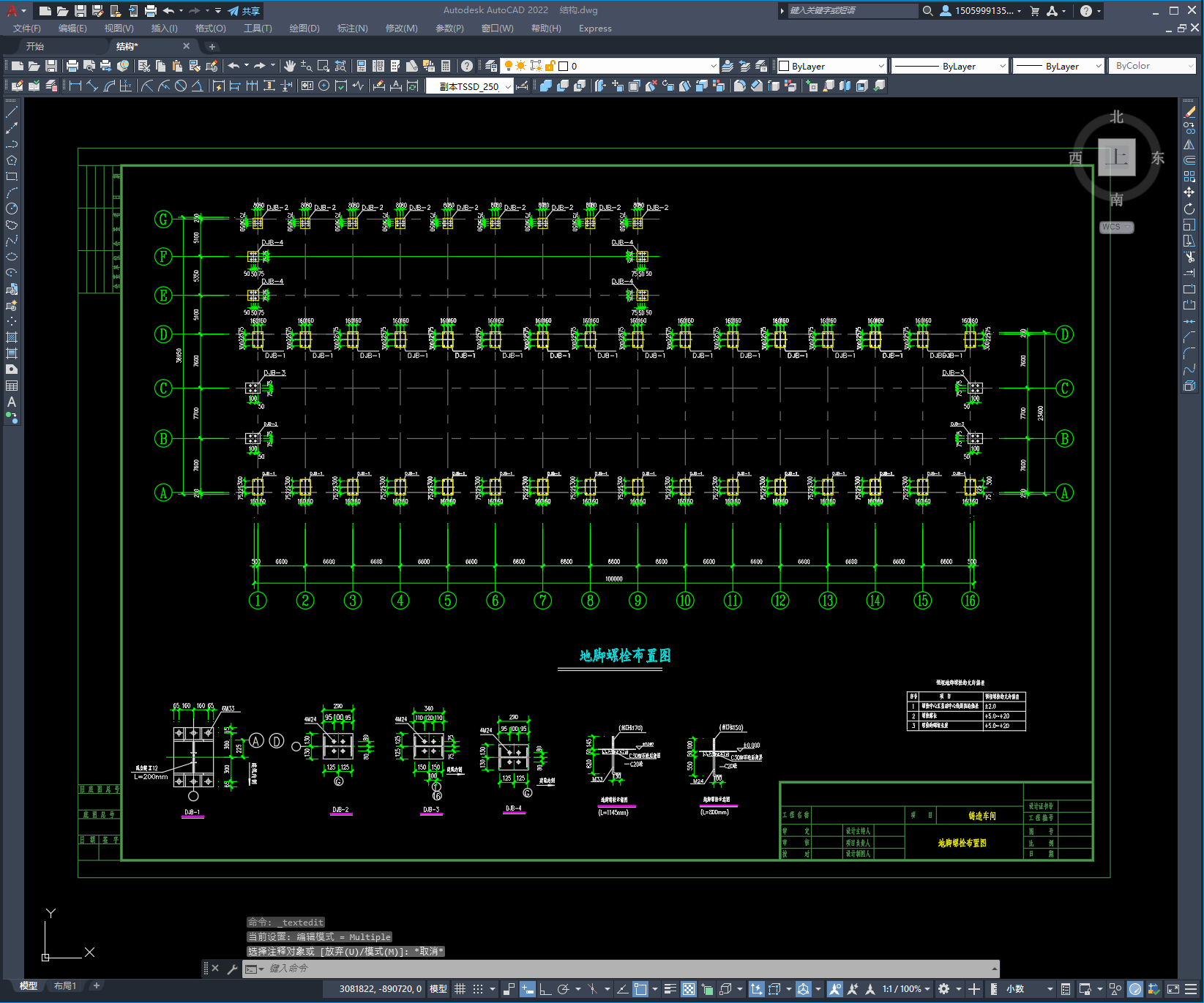

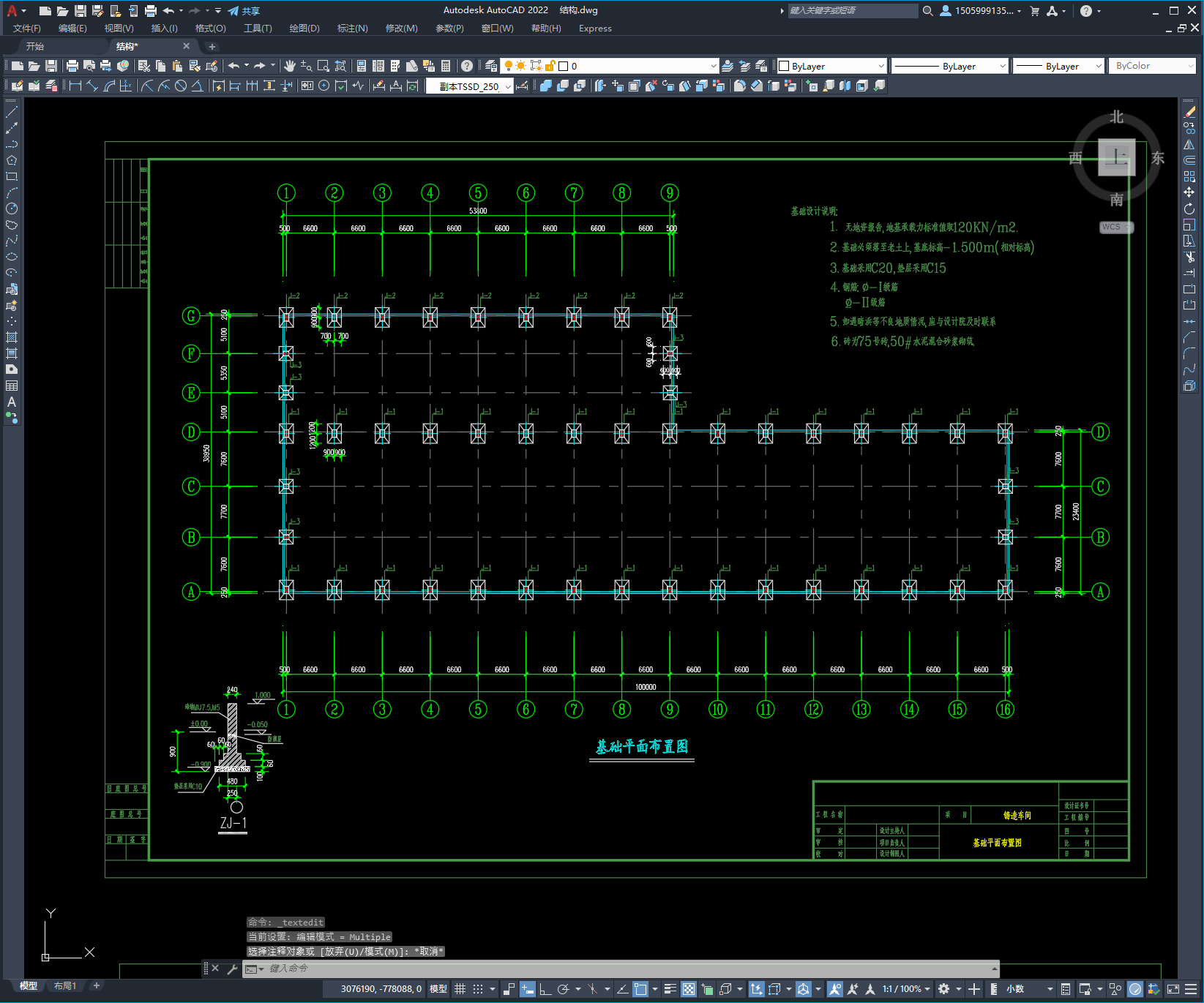

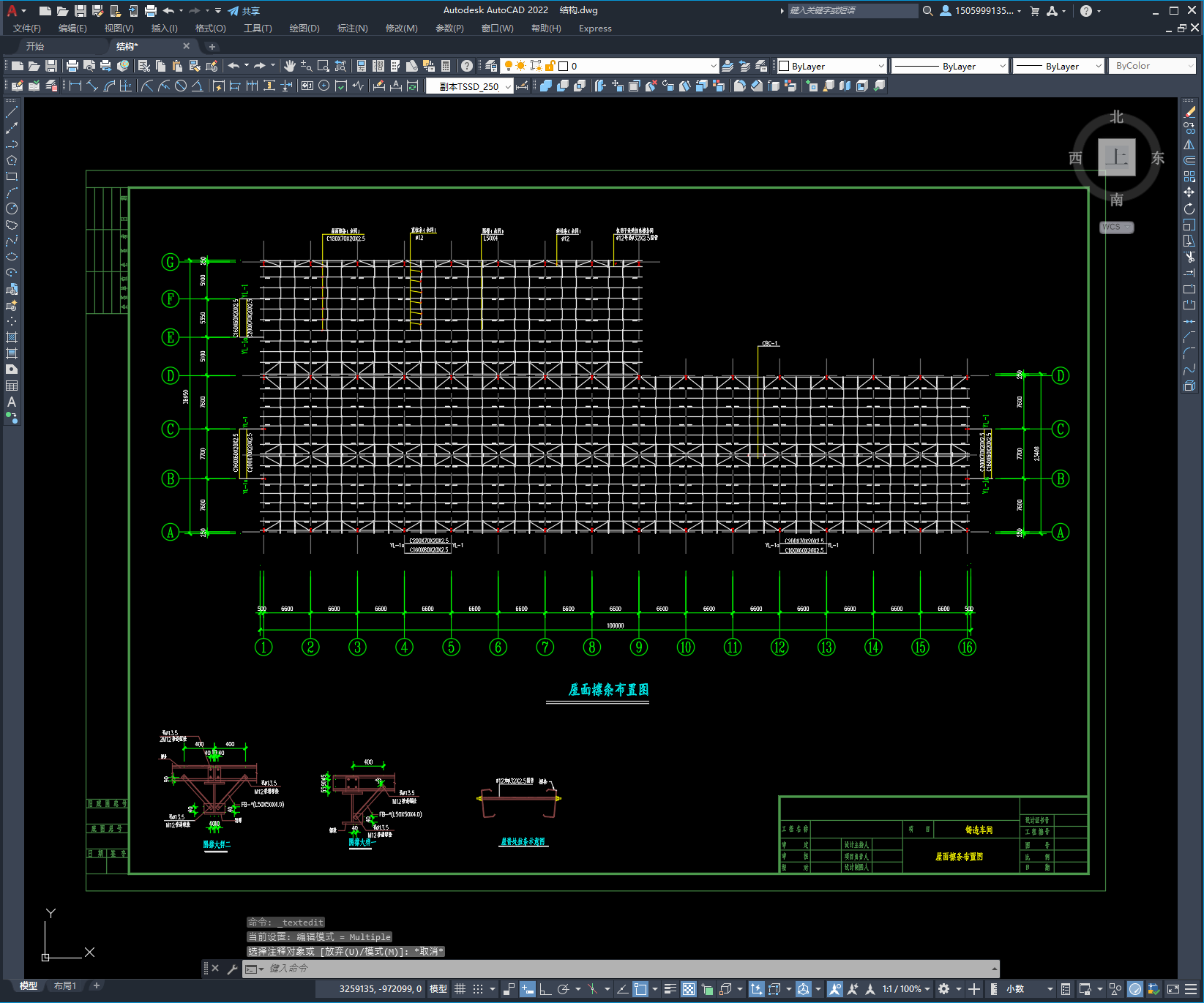

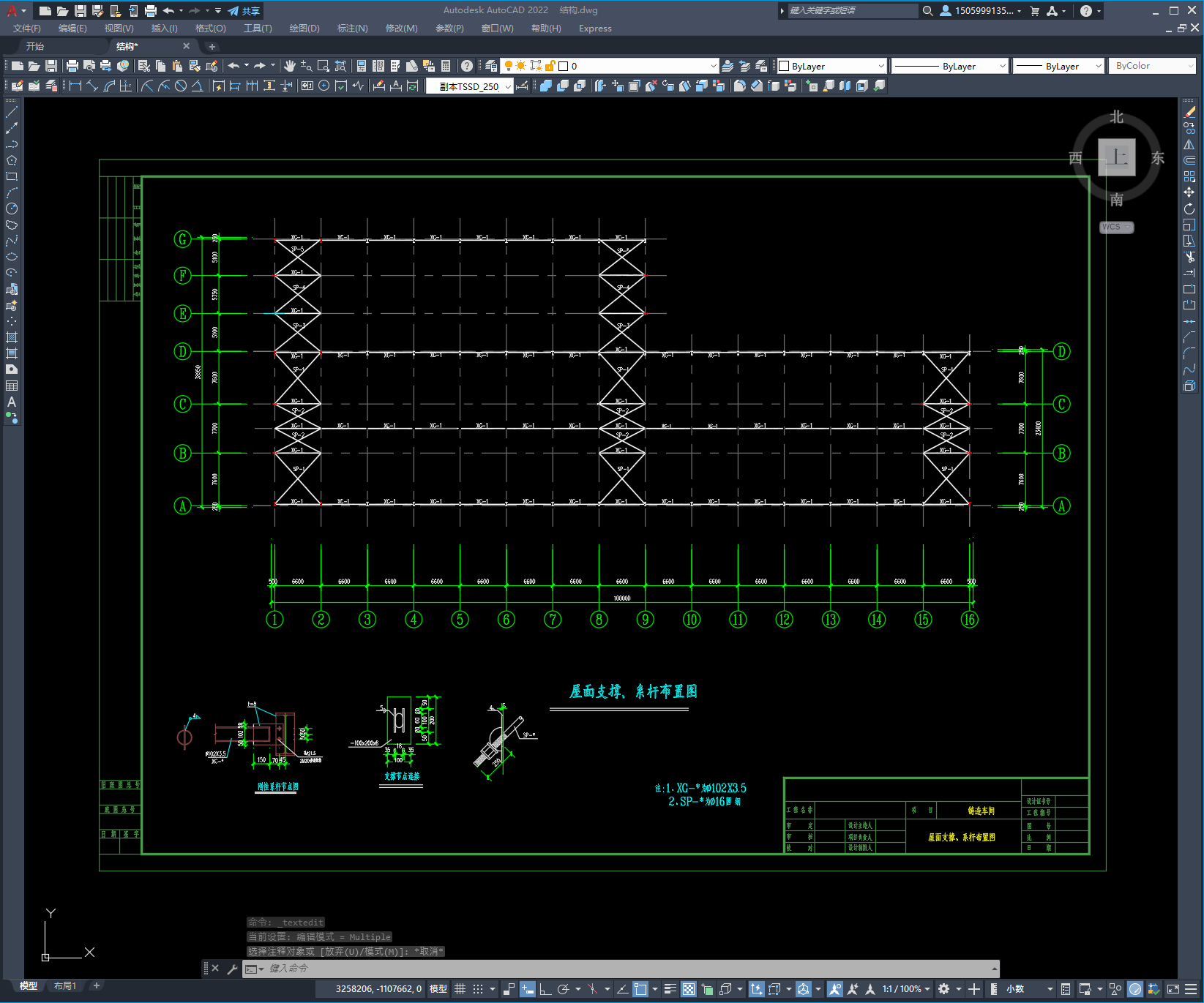

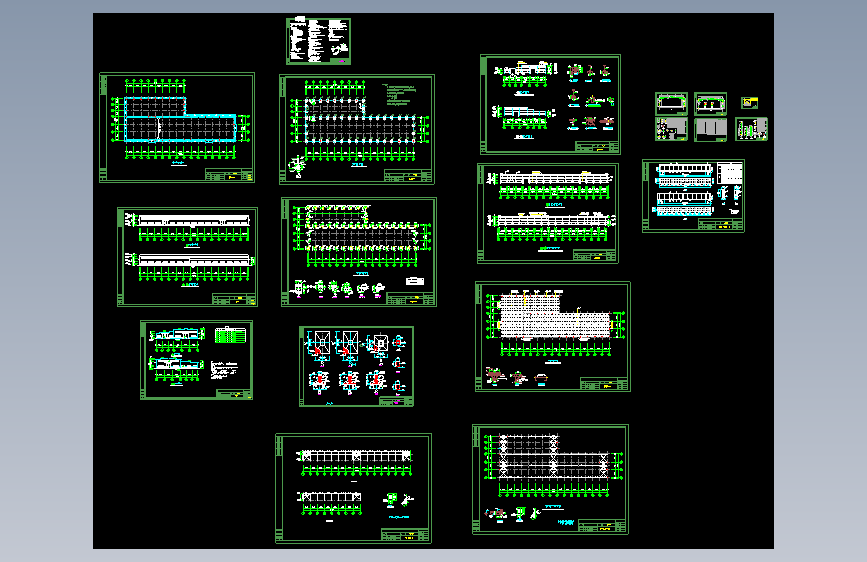

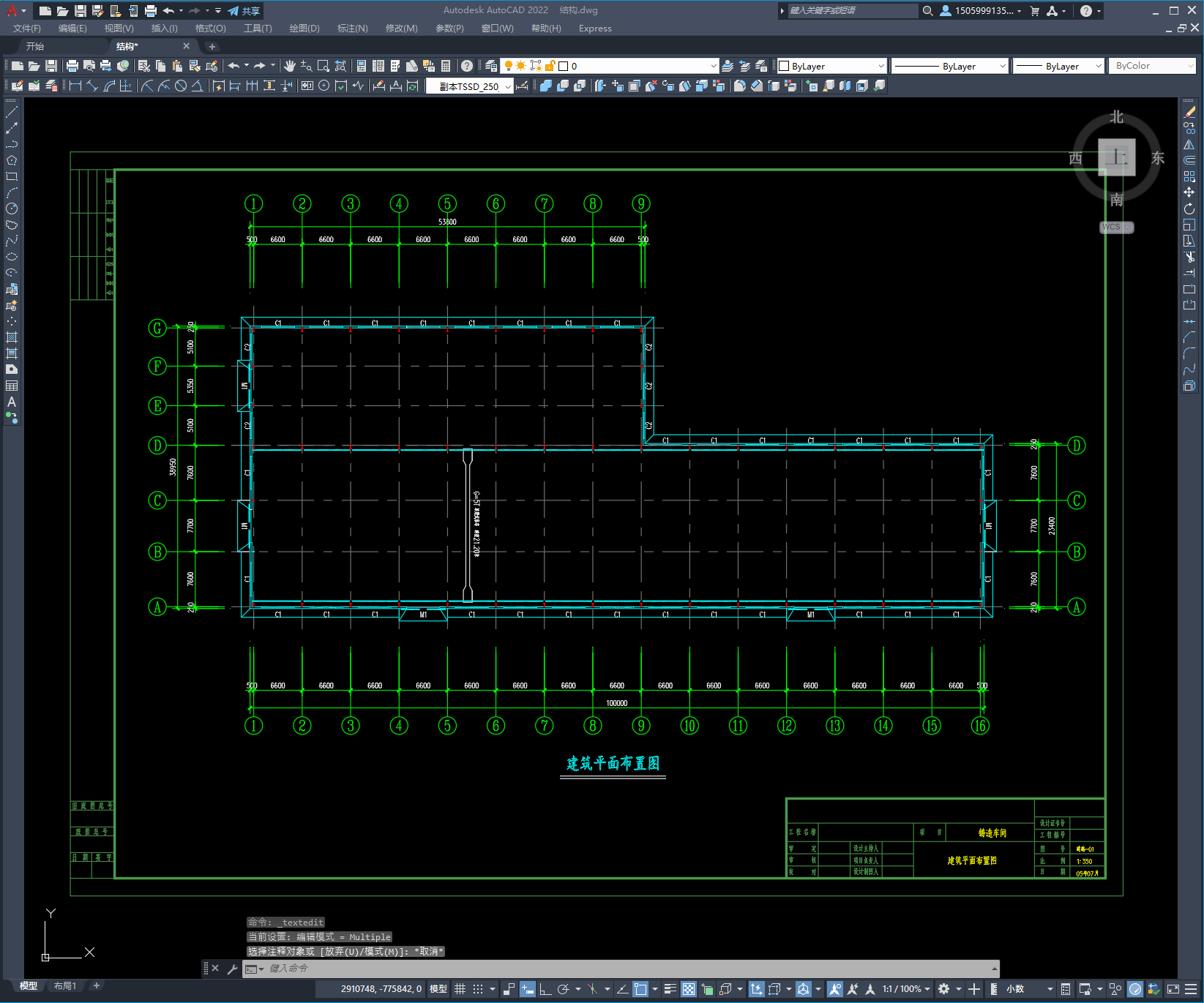

本工程为单层双跨钢结构门式刚架厂房，柱距为6.600米，其中一跨长100.00米，宽分别22.90米(柱外皮)，檐高8米，设5T单梁行车一台，另一跨长53.80米，宽分别15.550米(柱外皮)檐高5.0米，建筑面积为3176.6平方米.图纸19张，包括：全套建筑图纸、钢结构设计说明、基础布置图、锚栓布置图、屋面檩条布置图、屋面支撑布置图、柱间支撑布置图、墙面檩条布置图、钢架详图及构件详图等。
下载需要90金币
