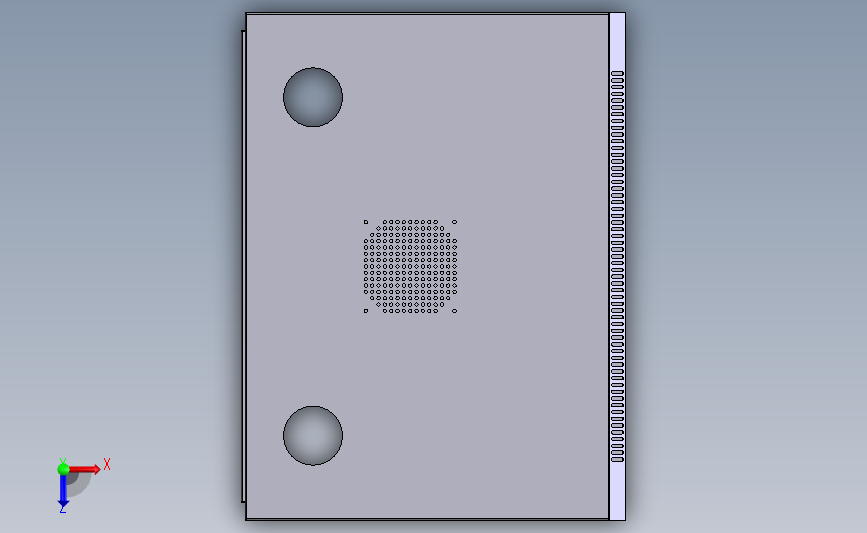

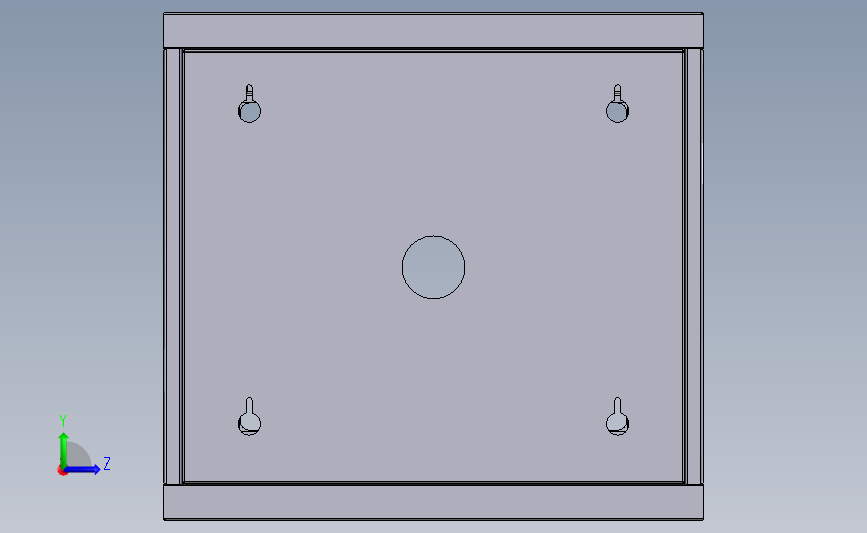

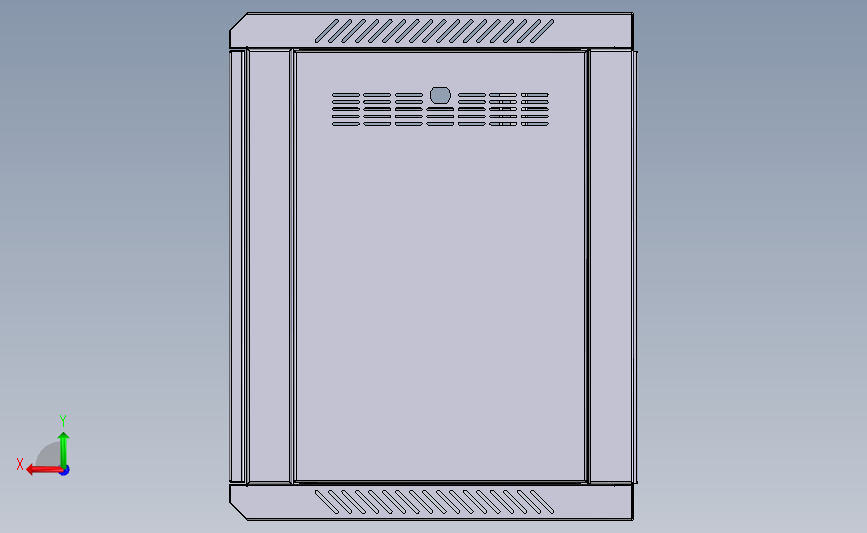

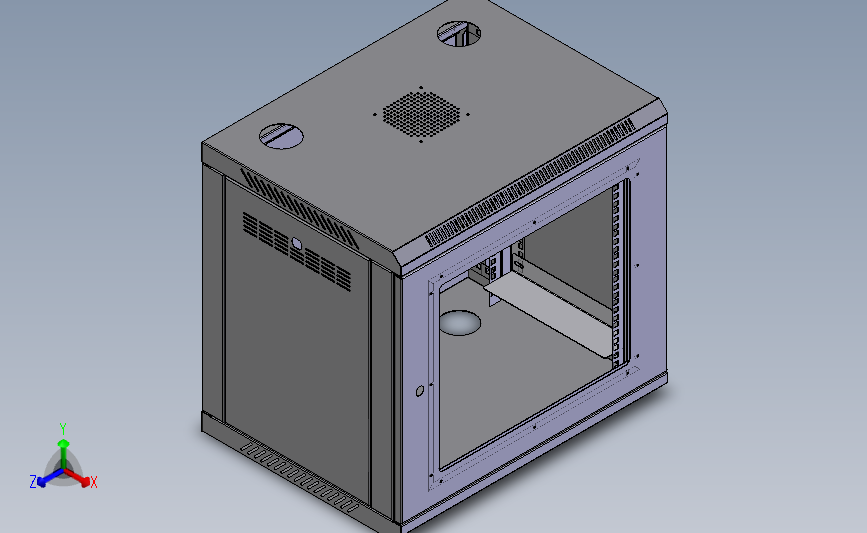

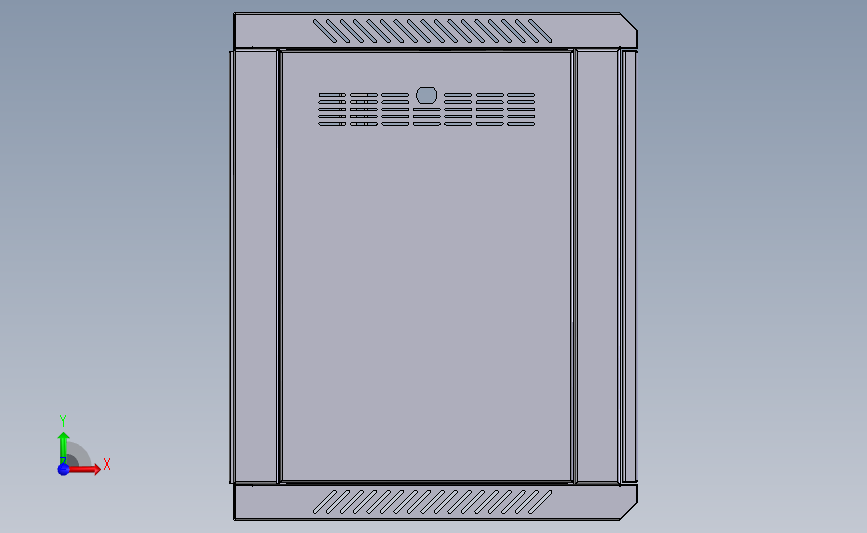

6U网络机箱模型
图纸描述
6U网络机箱模型图纸下载，该图纸类型属于钣金图纸、箱体/电柜图纸，图纸大小16.45M，共计57个文件，包含3D图纸和2D图纸，图纸主格式为sldasm,slddrw,step,sldprt,pdf,dwg，使用SOLIDWORKS 2008软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要95金币
立即下载 收藏
图纸信息
图纸ID ：429999
文件大小：16.45M
所需金币：95
图纸参数：可编辑，包含特征参数
图纸分类：钣金图纸
图纸格式：sldasm,slddrw,step,sldprt,pdf,dwg
软件版本：SOLIDWORKS 2008
作者
WX_202943
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  123.SLDASM | 166.84K |
| 2 |  123.SLDDRW | 358.00K |
| 3 |  123.STEP | 684.13K |
| 4 | 6U安支.SLDDRW | 461.00K |
| 5 |  6U安支.SLDPRT | 310.28K |
| 6 | 6U机箱爆炸图.SLDASM | 812.94K |
| 7 | 6U机箱爆炸图.SLDDRW | 1.06M |
| 8 | 9Uxuanzhuanghougai.SLDPRT | 507.50K |
| 9 | 9u后立柱左带旋转.SLDPRT | 677.50K |
| 10 |  AR-WM玻璃前门.PDF | 120.49K |
| 11 | L支架.SLDDRW | 434.50K |
| 12 | L支架.SLDPRT | 110.17K |
| 13 |  WS-WM-explode.bak | 336.62K |
| 14 |  WS-WM-explode.DWG | 344.34K |
| 15 | WS-WM-explode.PDF | 135.23K |
| 16 | WS-WM-explode.SLDDRW | 982.50K |
| 17 | WS-WM-SPsidepanel.PDF | 68.33K |
| 18 | WS-WM.bak | 319.04K |
| 19 | WS-WM.DWG | 319.04K |
| 20 | WS-WM.PDF | 188.92K |
| 21 | WS-WM.SLDDRW | 1.13M |
| 22 | WWM1045.SLDASM | 902.00K |
| 23 | WWM1045.STEP | 6.90M |
| 24 | YIE-WS-WM-explode.PDF | 134.94K |
| 25 | YIE-WS-WM.PDF | 196.22K |
| 26 | zongzhuangtu.SLDDRW | 413.00K |
| 27 | 侧盖.SLDDRW | 496.00K |
| 28 | 侧盖.SLDPRT | 426.38K |
| 29 | 侧盖1.DWG | 38.88K |
| 30 | 侧盖1.SLDDRW | 181.50K |
| 31 | 前门.SLDDRW | 530.00K |
| 32 | 前门.SLDPRT | 298.41K |
| 33 | 后盖.SLDDRW | 453.50K |
| 34 | 后盖.SLDPRT | 259.69K |
| 35 | 后盖1.SLDDRW | 437.00K |
| 36 | 后盖1.SLDPRT | 875.50K |
| 37 | 后盖加强筋.SLDDRW | 410.00K |
| 38 | 后盖加强筋.SLDPRT | 125.85K |
| 39 | 后立柱旋转.SLDPRT | 339.00K |
| 40 | 底盖.SLDDRW | 564.50K |
| 41 | 底盖.SLDPRT | 1.18M |
| 42 | 整体前门横压条不焊.SLDDRW | 428.00K |
| 43 | 整体前门横压条不焊.SLDPRT | 247.78K |
| 44 | 整体前门竖压条不焊.SLDDRW | 413.00K |
| 45 | 整体前门竖压条不焊.SLDPRT | 229.13K |
| 46 | 玻璃.SLDDRW | 123.50K |
| 47 | 玻璃.SLDPRT | 45.48K |
| 48 | 立柱.SLDDRW | 413.00K |
| 49 | 立柱.SLDPRT | 269.56K |
| 50 | 装配体.SLDASM | 971.50K |
| 51 | 装配体.SLDDRW | 1.61M |
| 52 | 进线孔盖板.SLDDRW | 401.50K |
| 53 | 进线孔盖板.SLDPRT | 154.50K |
| 54 | 顶盖.SLDDRW | 667.00K |
| 55 | 顶盖.SLDPRT | 1.39M |
| 56 | 风扇罩.SLDDRW | 440.50K |
| 57 | 风扇罩.SLDPRT | 1.02M |
