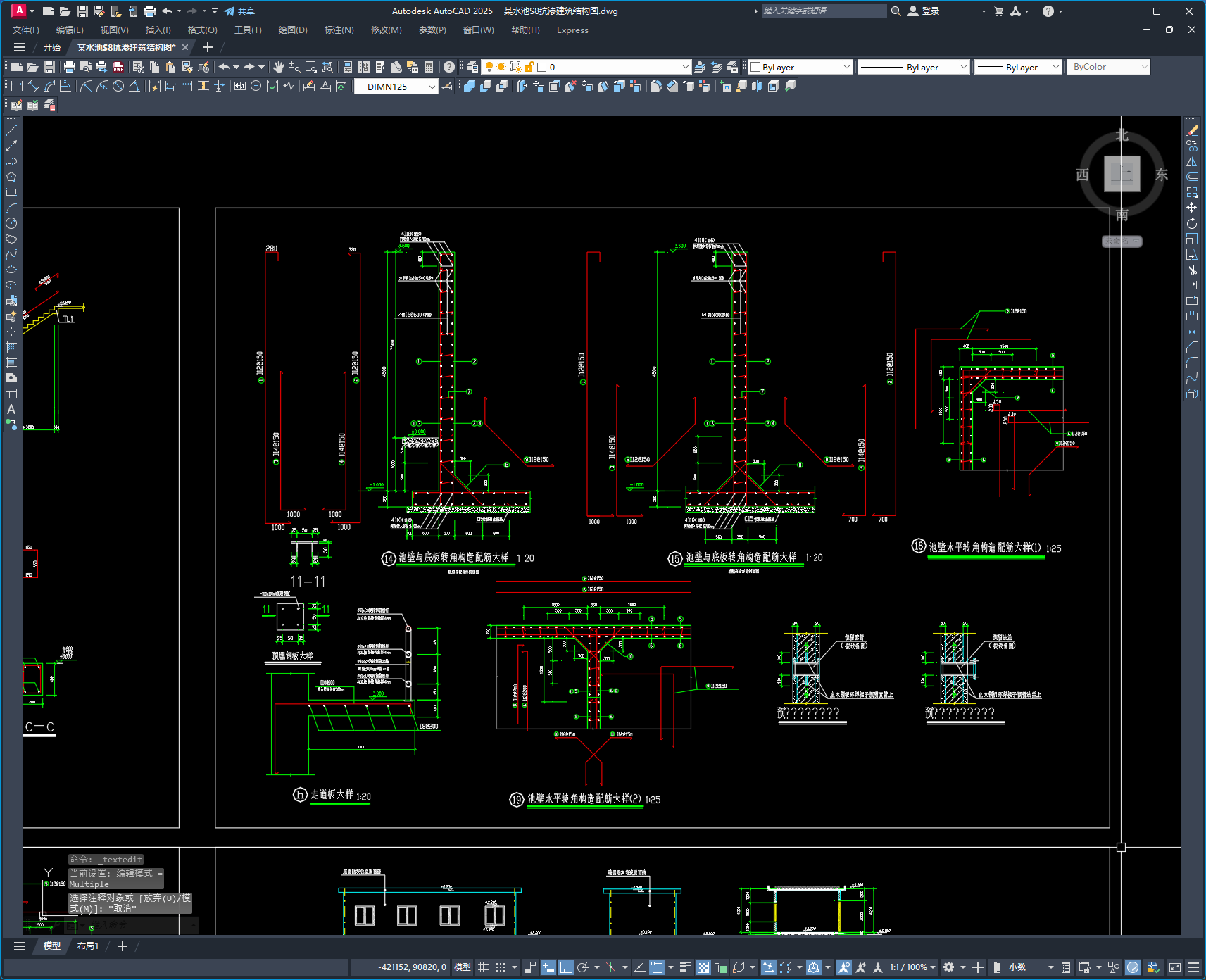

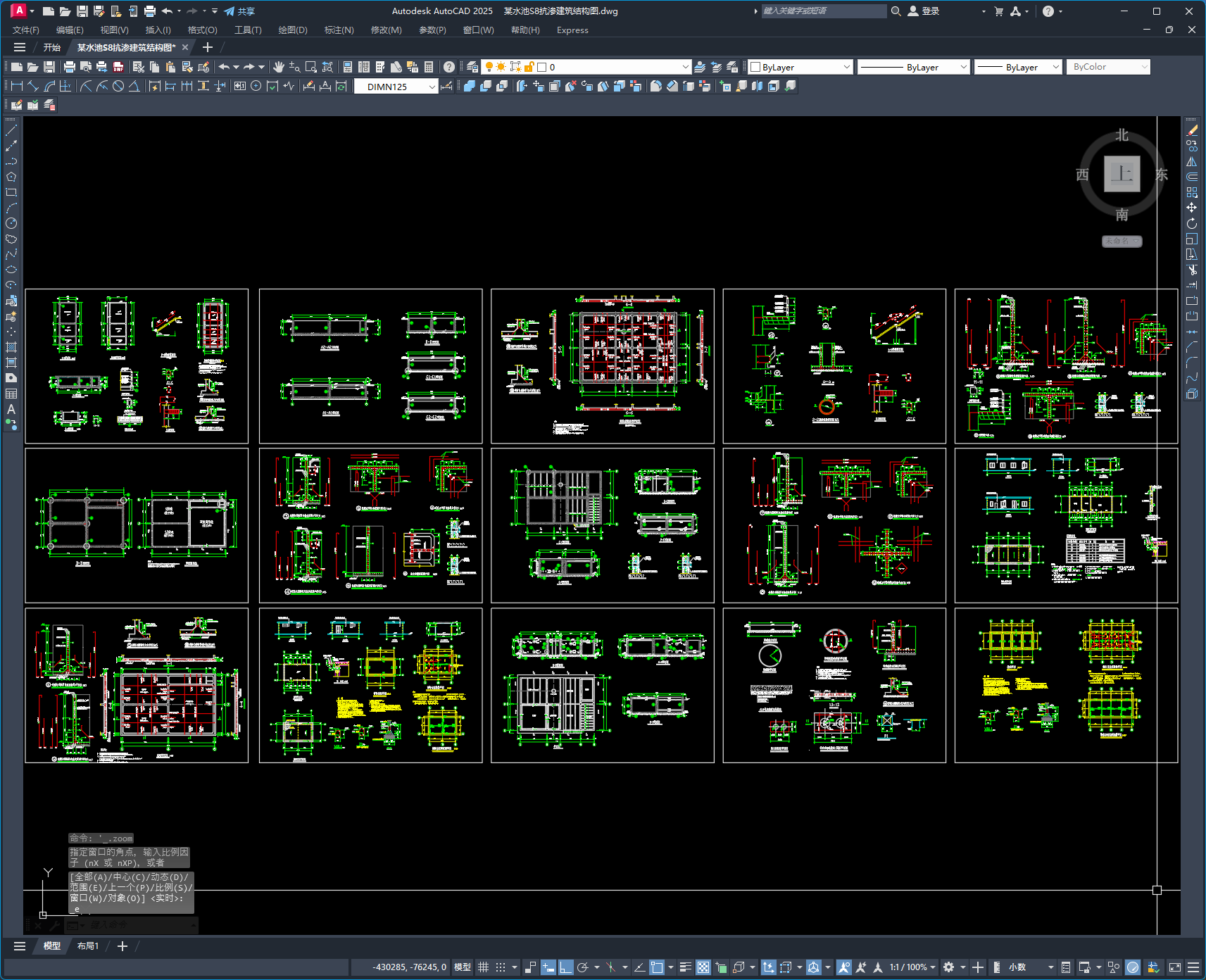

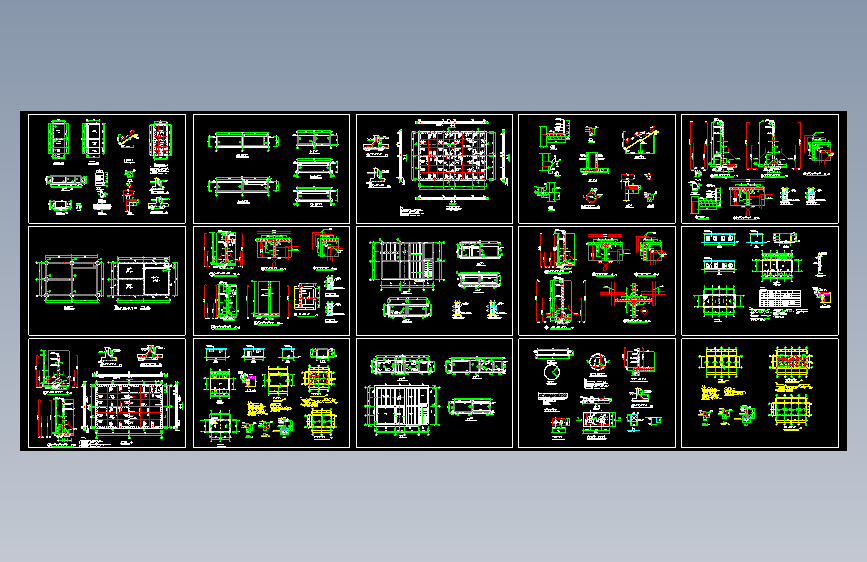

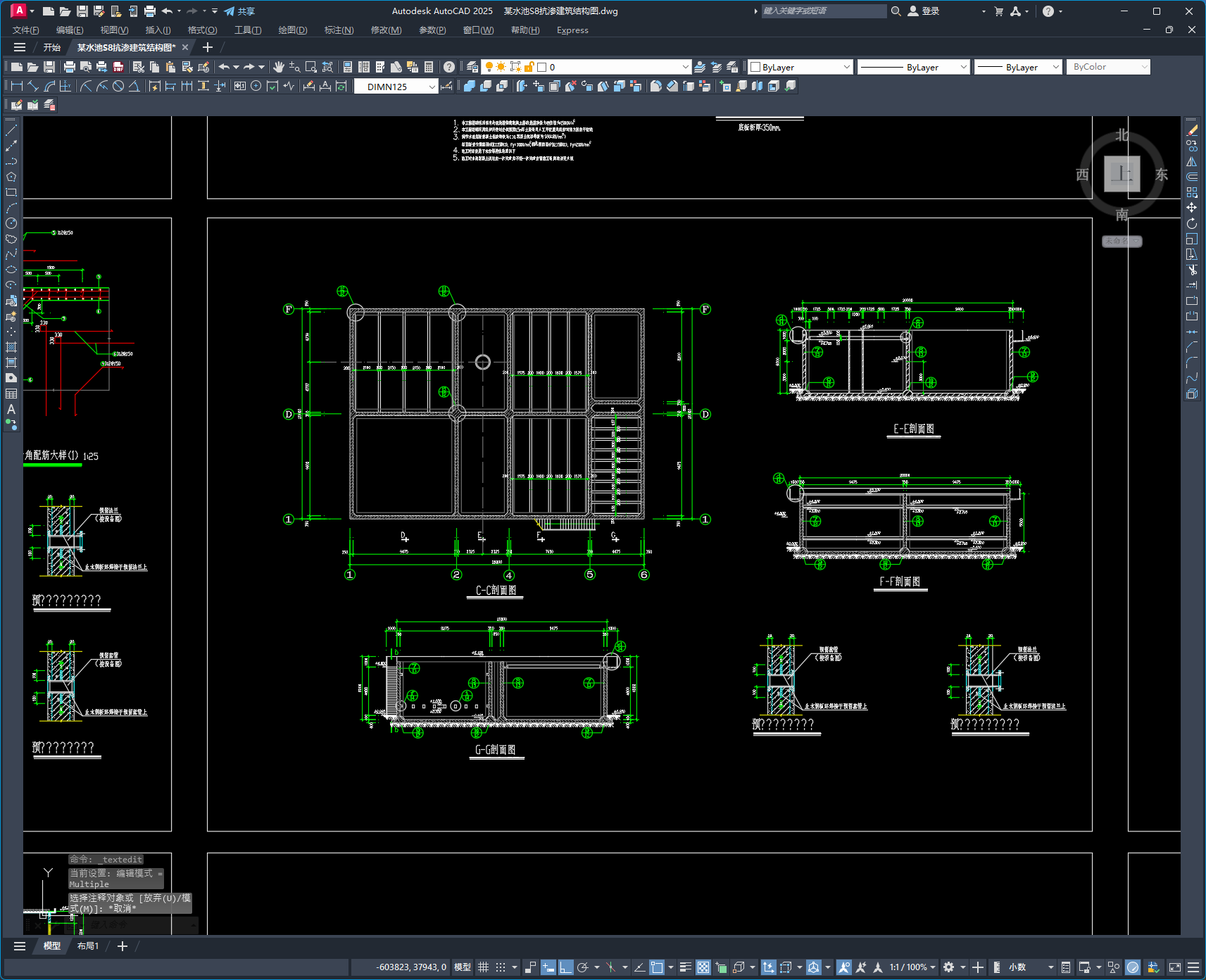

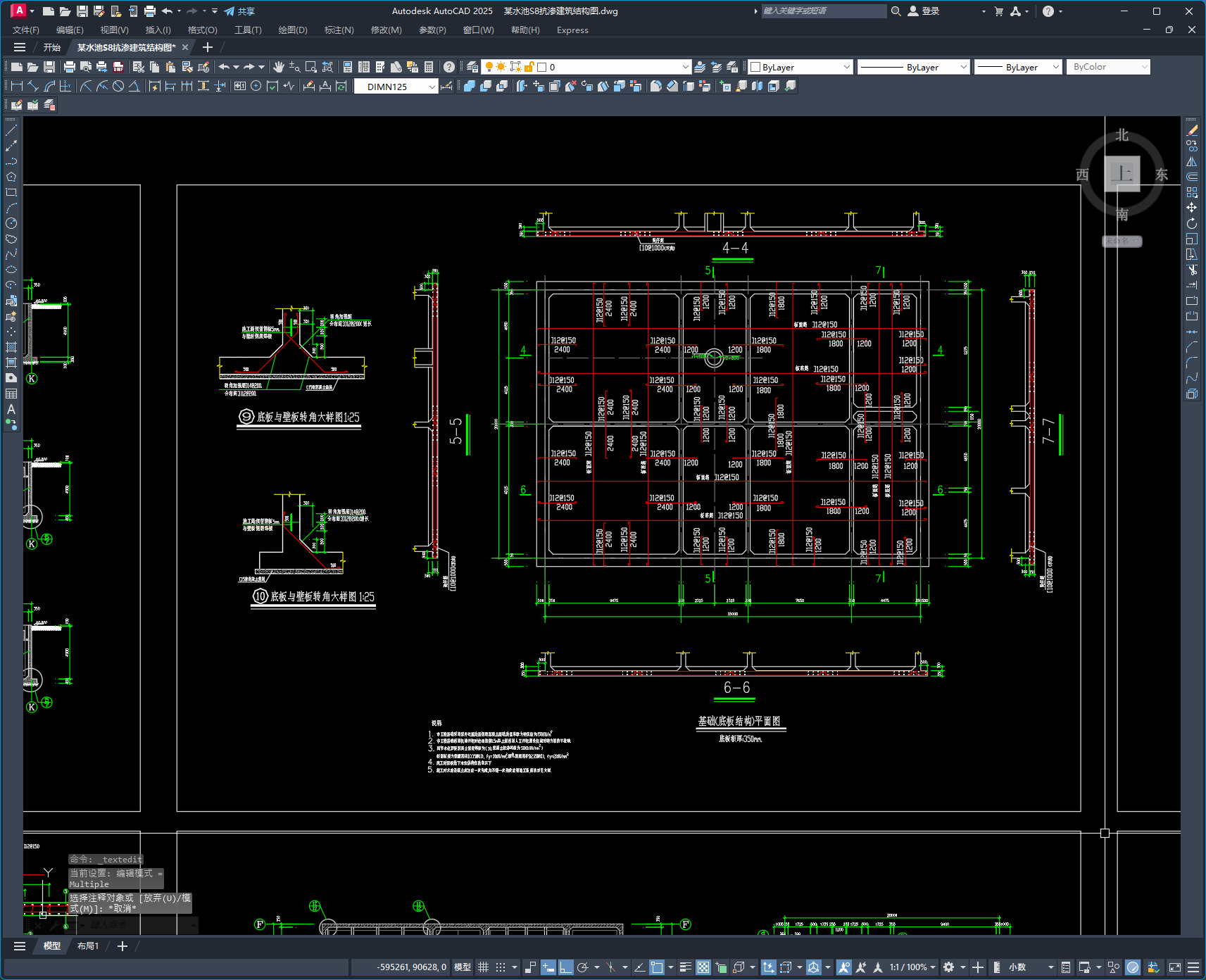

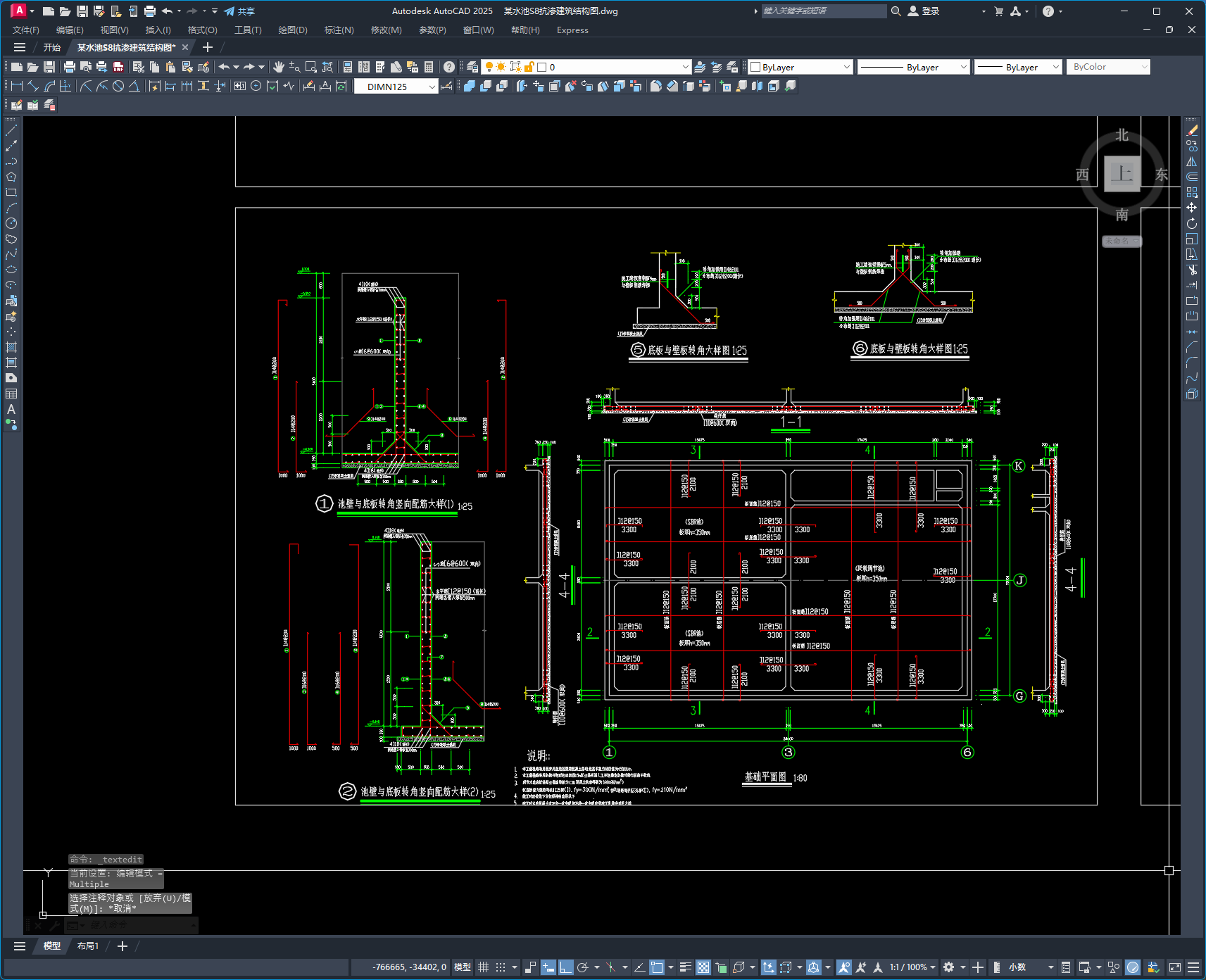

本次设计为：某水池S8抗渗建筑结构图 本工程基础采用强夯处理地基钢筋混凝土基础，地基承载力特征值为:150KN/㎡。 本工程基础采用机械开挖时必须预留0.5m厚土层采用人工开挖，避免机械对持力层的干扰动。 调节水池底板混凝土强度等级为C30.混凝土抗渗等级为S8(0.8N/m㎡)。 图纸包括： 基础平面图、平面图、池壁与底板转角竖向配筋大样 、预留穿墙孔大样图、操作室平面图、底板与壁板转角大样图、污水处理站路面结构图、供水过滤池基础平面图、操作室屋面梁配筋平面、剖面图、立面图共15张图纸。
某水池S8抗渗建筑结构图
图纸描述
本次设计为：某水池S8抗渗建筑结构图 本工程基础采用强夯处理地基钢筋混凝土基础，地基承载力特征值为:150KN/㎡。 本工程基础采用机械开挖时必须预留0.5m厚土层采用人工开挖，避免机械对持力层的干扰动。 调节水池底板混凝土强度等级为C30.混凝土抗渗等级为S8(0.8N/m㎡)。 图纸包括： 基础平面图、平面图、池壁与底板转角竖向配筋大样 、预留穿墙孔大样图、操作室平面图、底板与壁板转角大样图、污水处理站路面结构图、供水过滤池基础平面图、操作室屋面梁配筋平面、剖面图、立面图共15张图纸。
下载需要65金币
立即下载 收藏
图纸信息
作者
啊展
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某水池S8抗渗建筑结构图.dwg | 2.78M |
