二十一层框剪结构住宅楼结构施工图
图纸描述

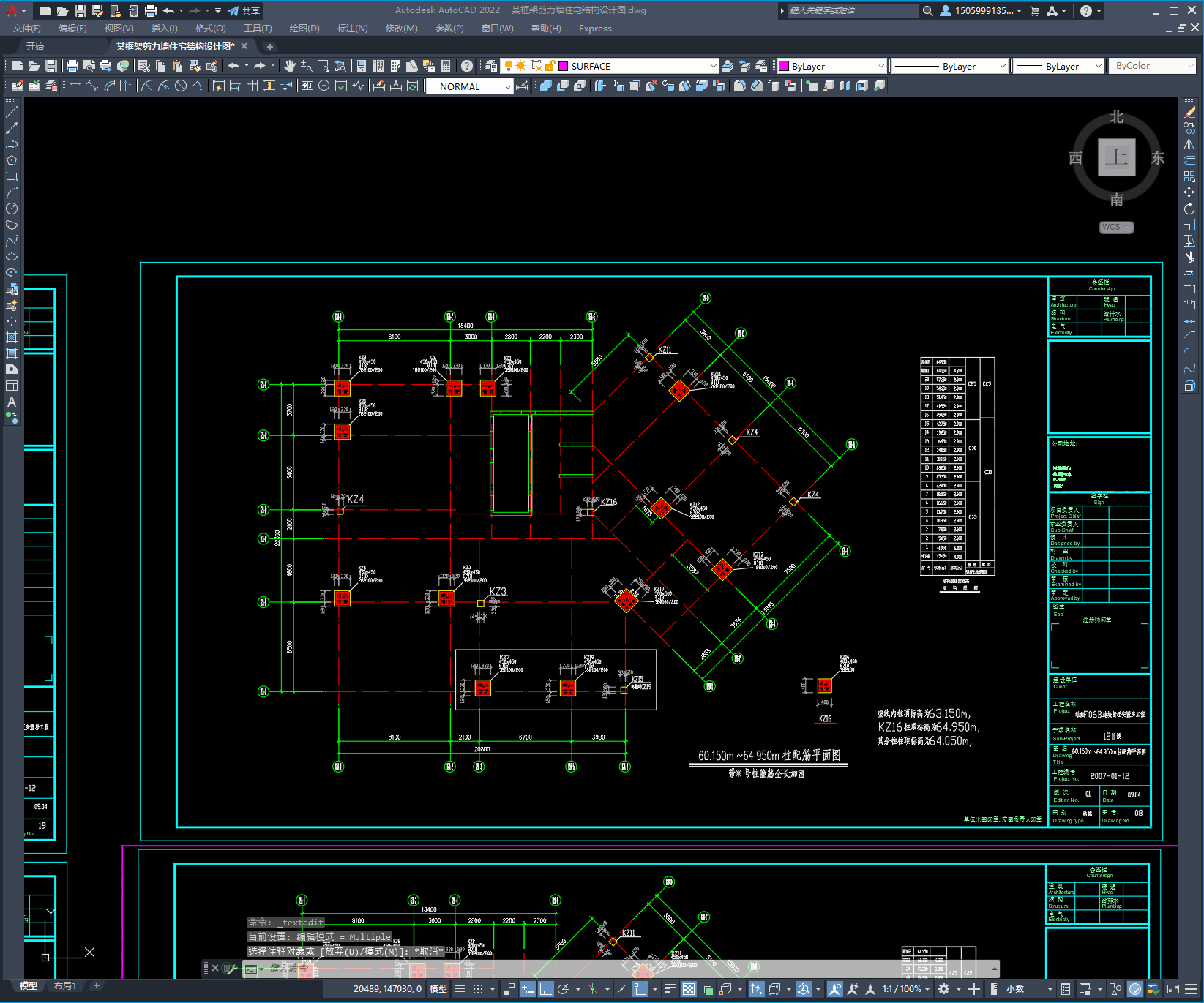

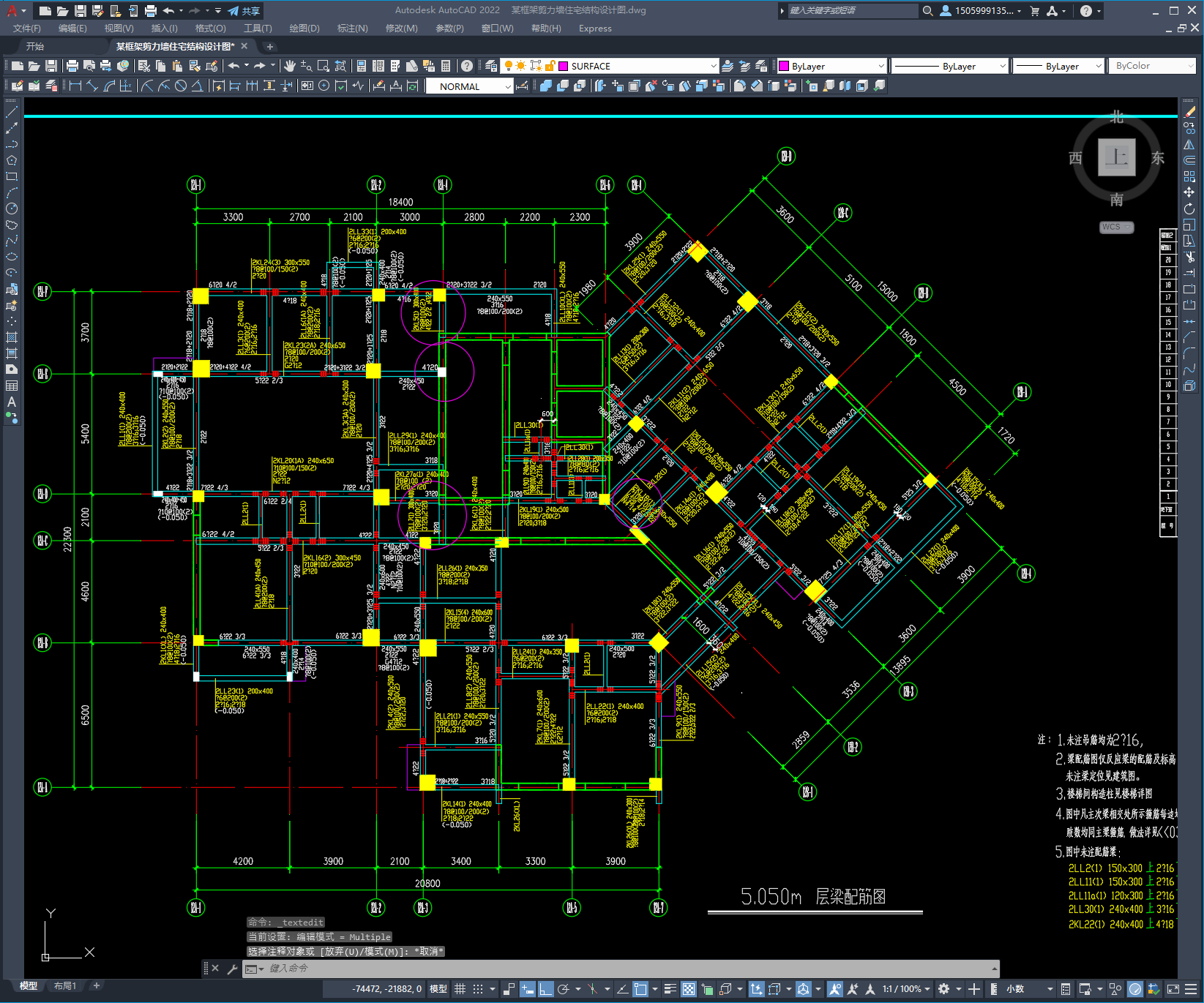

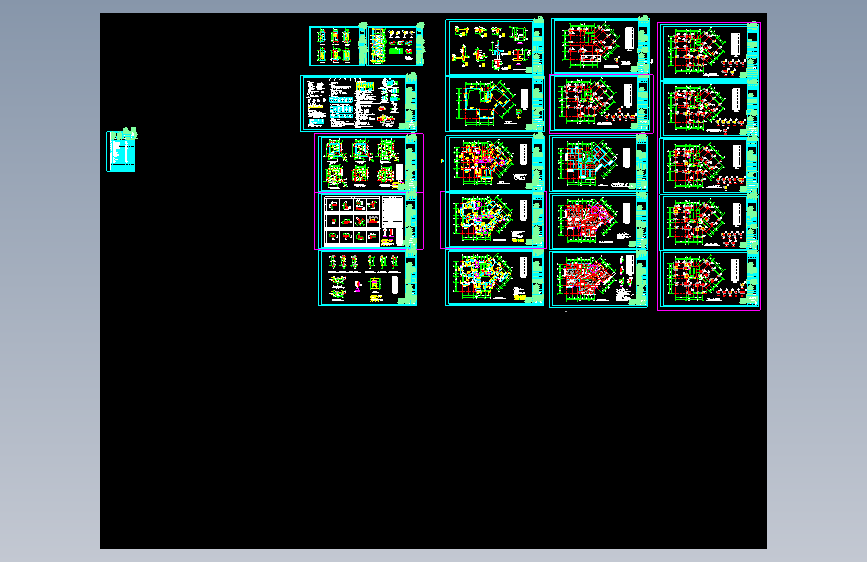

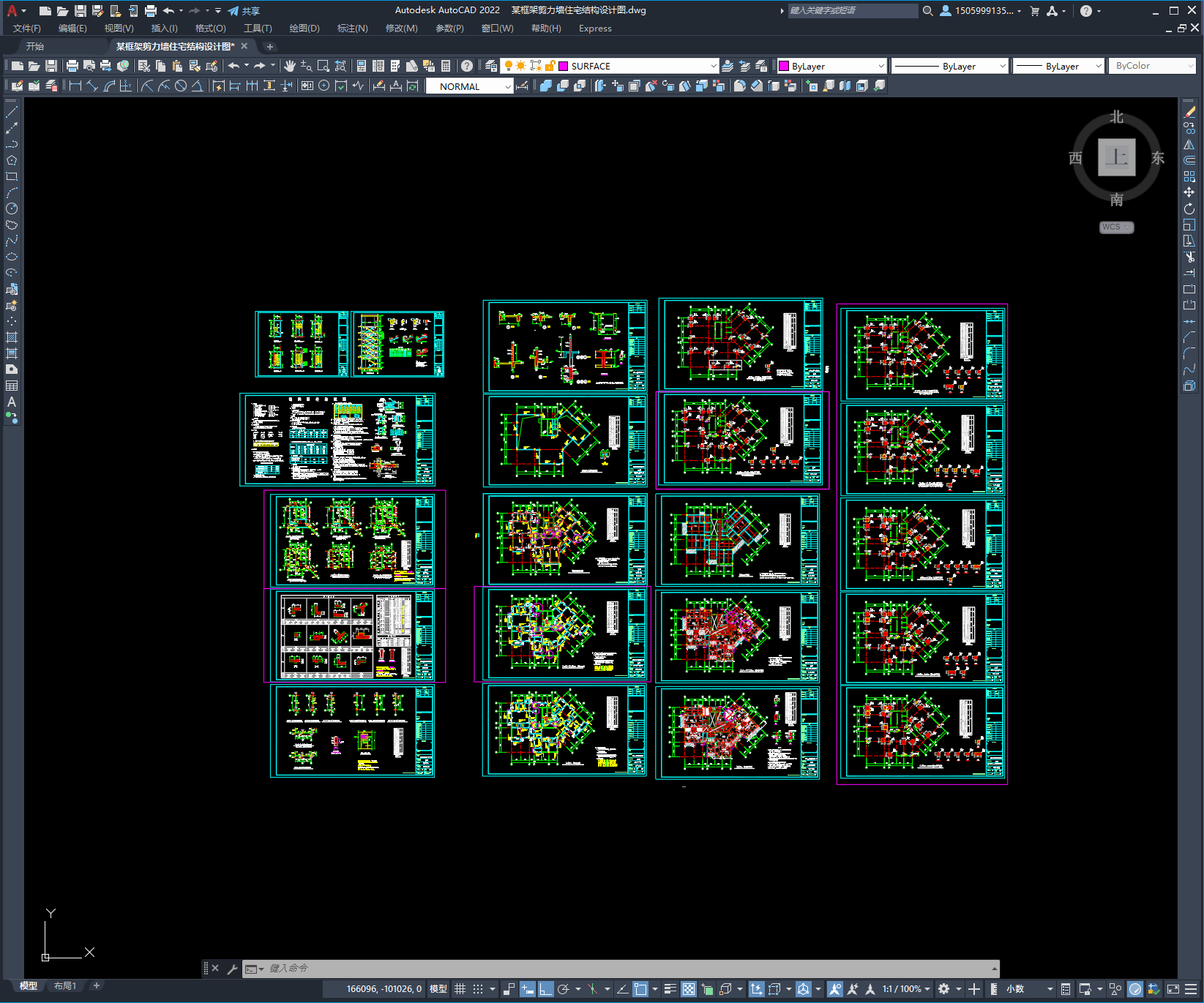

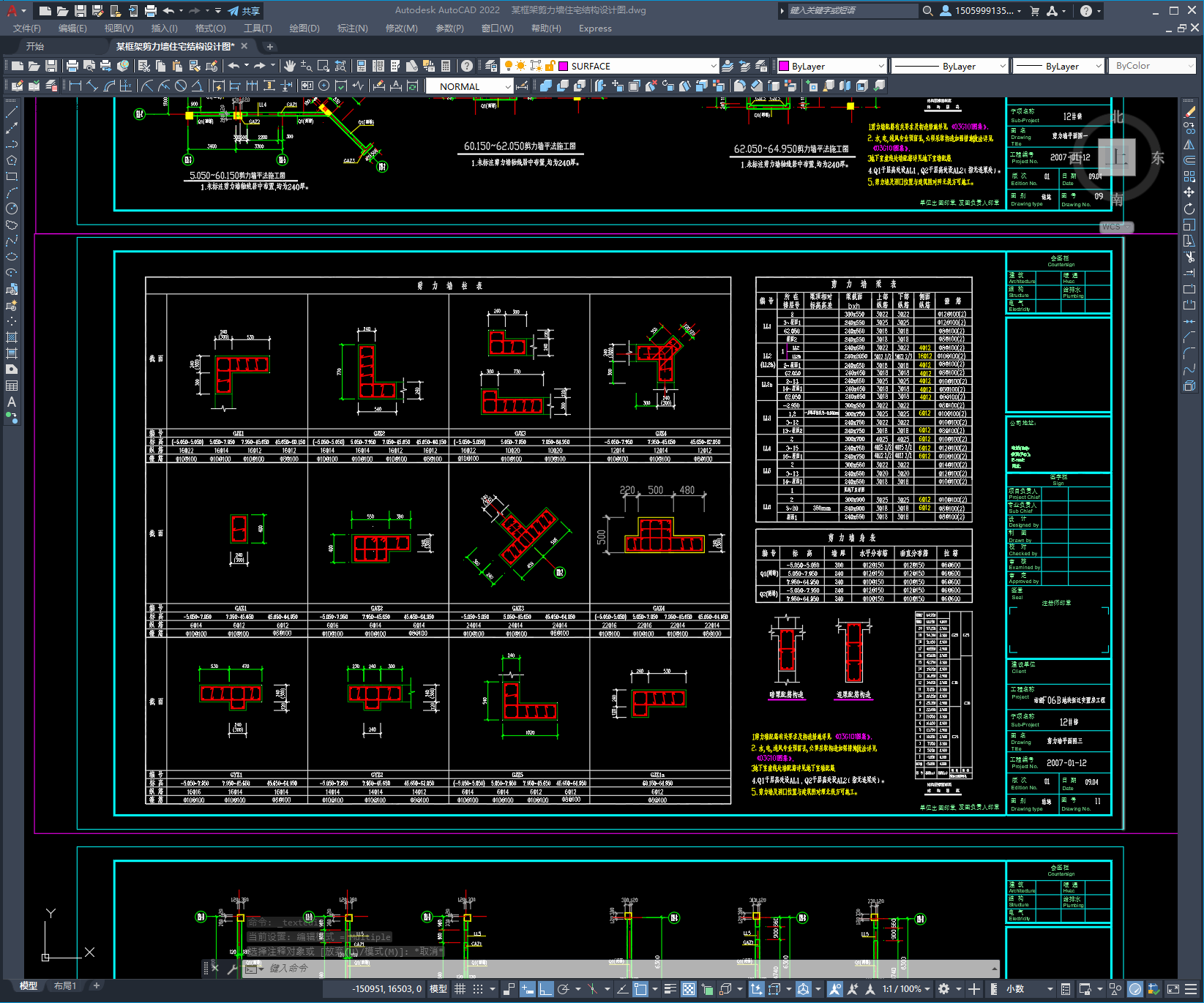

本次设计为：某框架剪力墙住宅结构设计图 图纸包括： 结构设计总说明、柱配筋平面图、剪力墙配筋图、结构平面图、梁配筋图、屋面结构平面图、屋面层梁配筋图、机房屋面.构架.结构及梁配筋图、节点详图、楼梯平面图、楼梯剖面及配筋图共21张图纸。
下载需要95金币
立即下载 收藏
图纸信息
作者
机床英豪
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某框架剪力墙住宅结构设计图.dwg | 9.38M |
