河北某污水处理厂工程V型过滤水池结构图
图纸描述

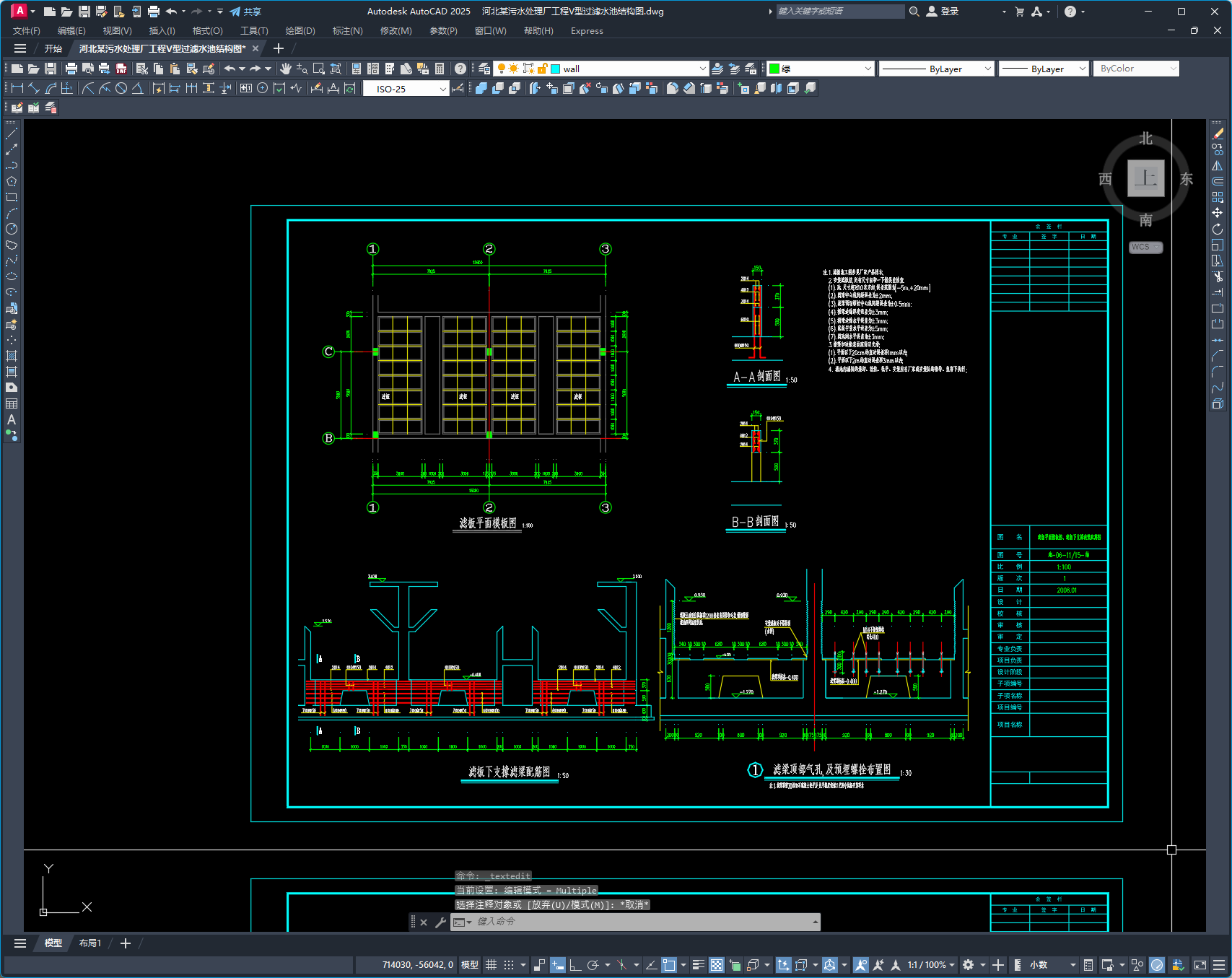

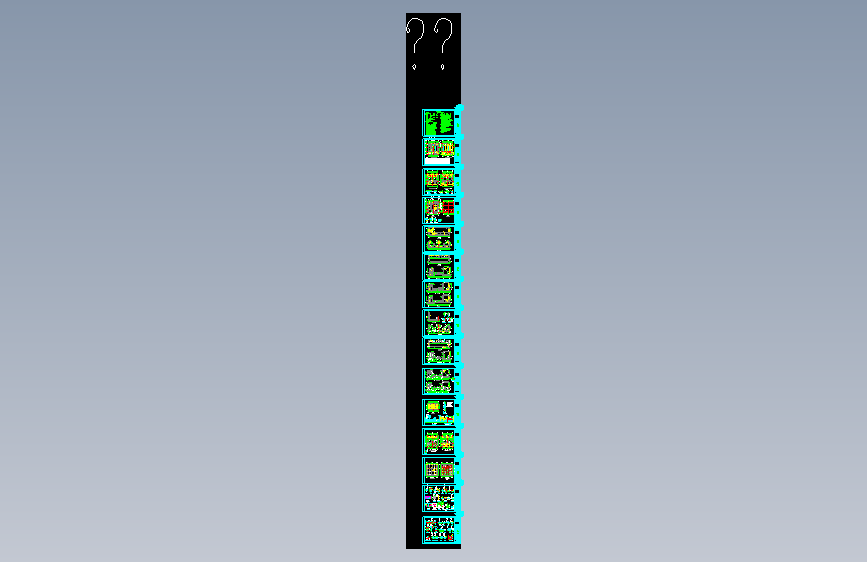

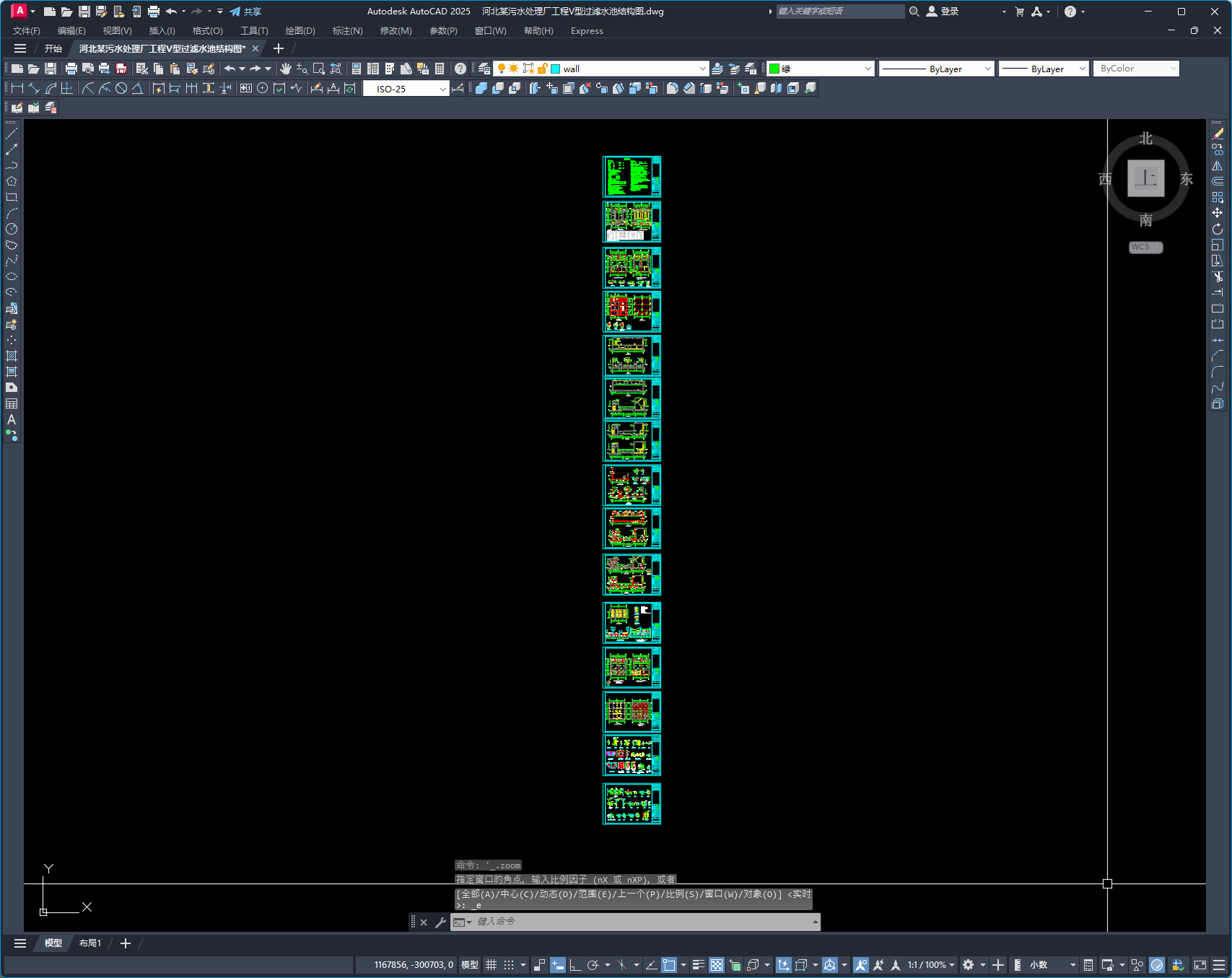

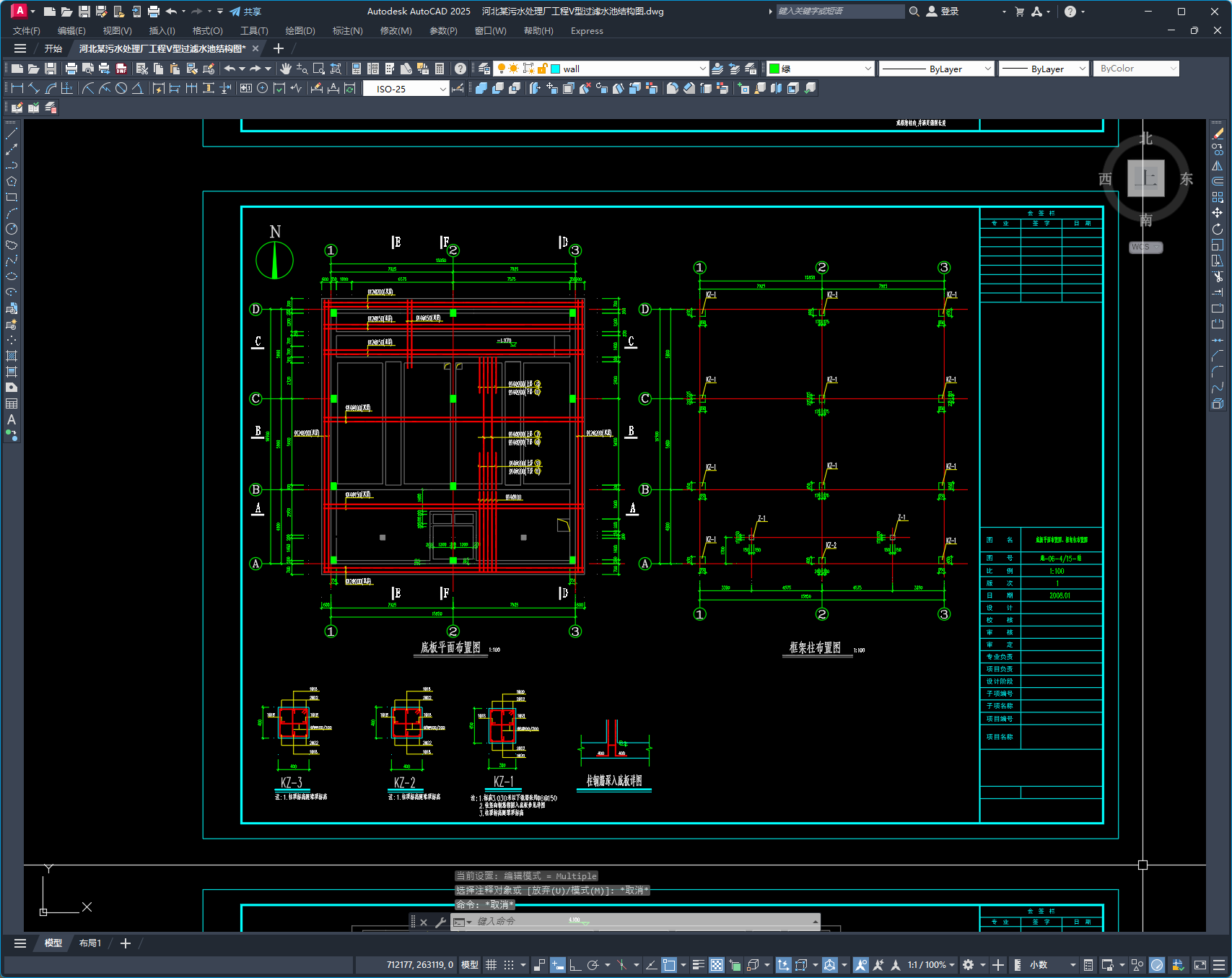

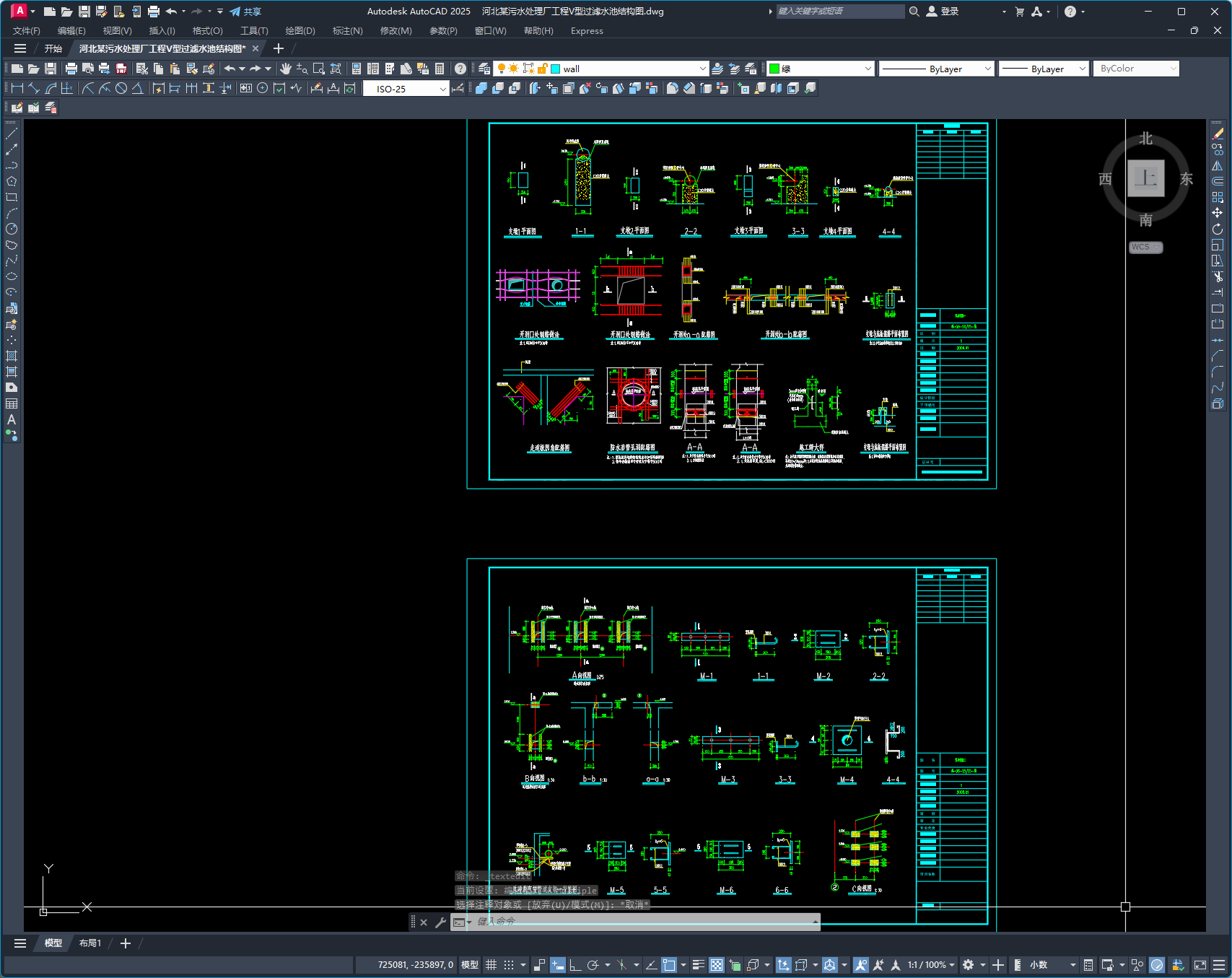

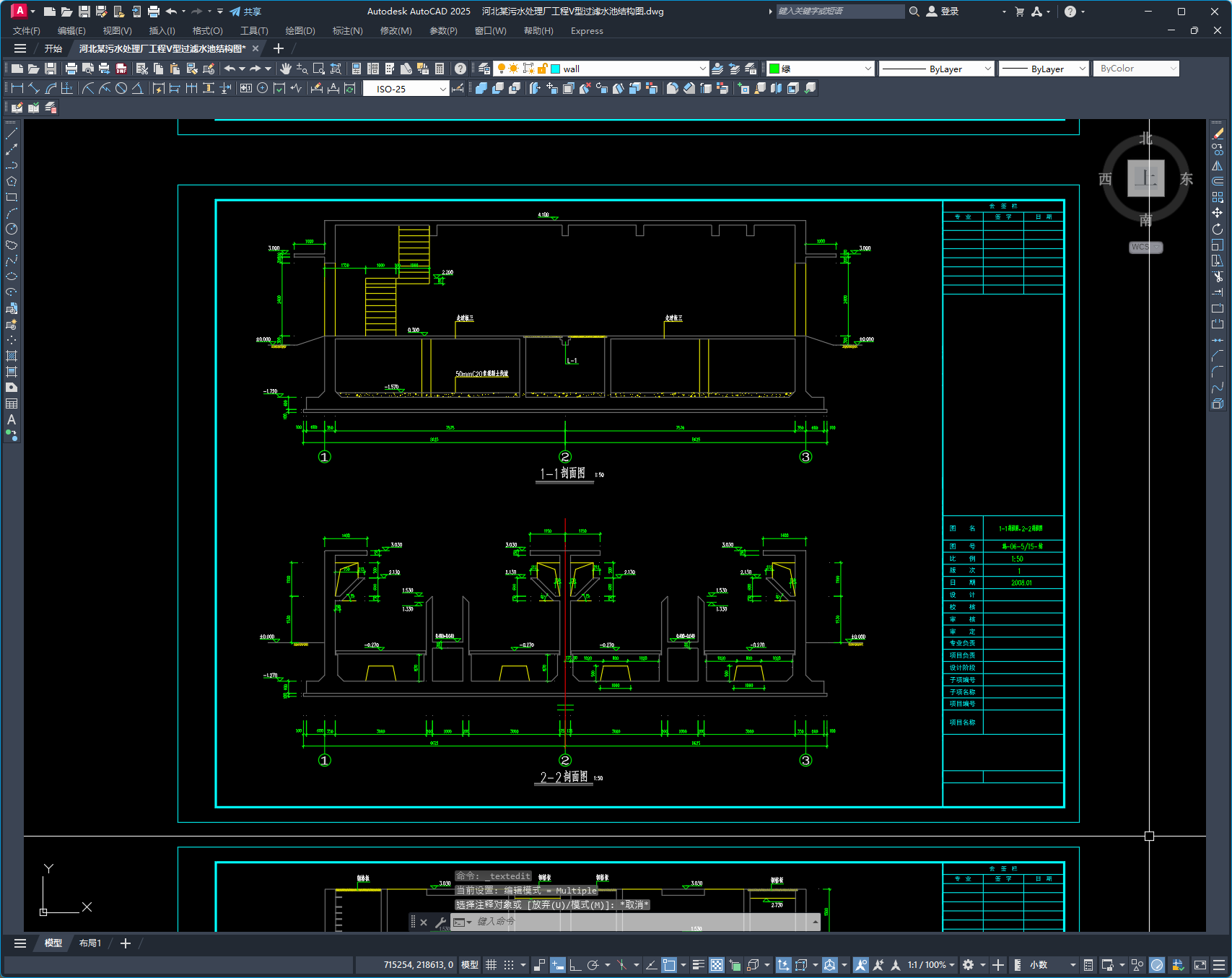

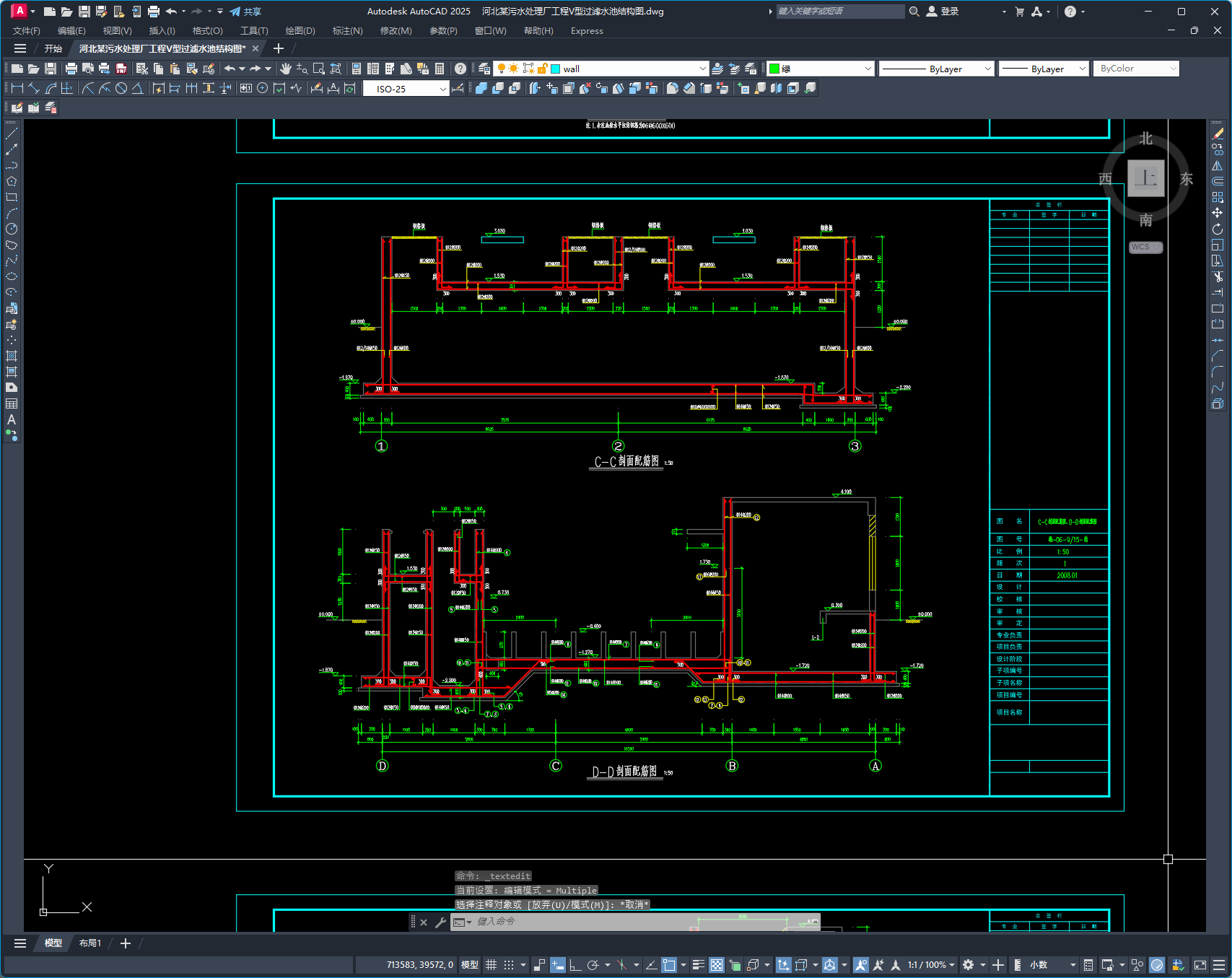

本次设计为：河北某污水处理厂工程V型过滤水池结构图 基本风压：0.45kN/㎡ 基本雪压：0.35kN/㎡ 抗震设防烈度：6度 图纸包括： 结构设计说明、平面模板图、平面布置板图、底板平面布置图、框架柱布置图、剖面图、剖面配筋图、滤板平面模板图、滤板下支撑滤梁配筋图、平面梁配筋图、平面板配筋图、屋面梁配筋图、屋面板配筋图、节点详图共15张图纸。
下载需要95金币
立即下载 收藏
图纸信息
作者
又一秋
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  河北某污水处理厂工程V型过滤水池结构图.dwg | 2.65M |
