杠杆零件的工艺规程与其中铣R65槽工序的机床专用夹具设计CAD+说明
图纸描述

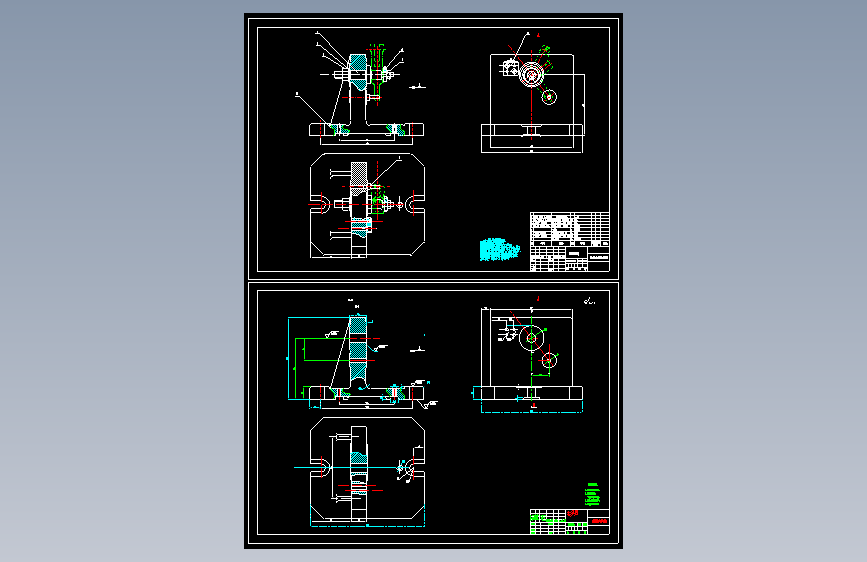

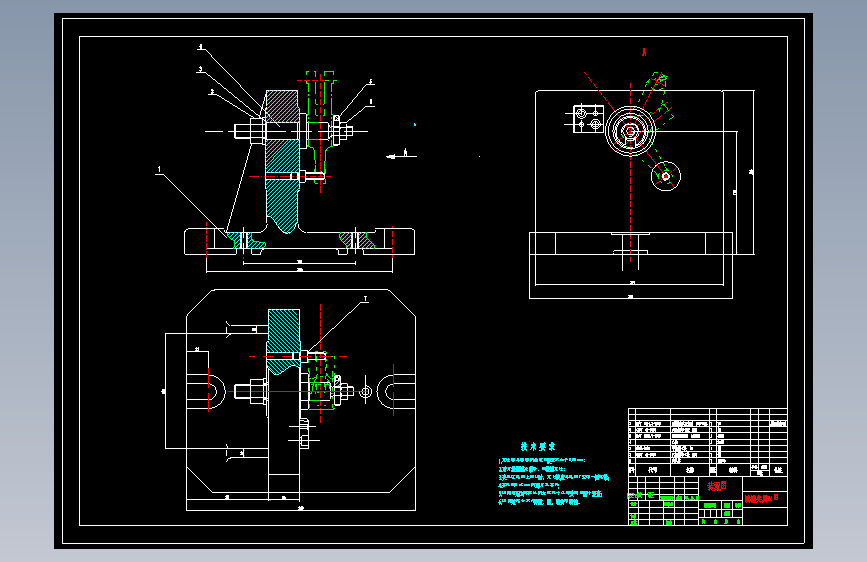

杠杆零件的工艺规程与其中铣R65槽工序的机床专用夹具设计CAD+说明图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小1001.3KB，共计7个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要99金币
立即下载 收藏
图纸信息
作者
伊戍
已分享: 份作品

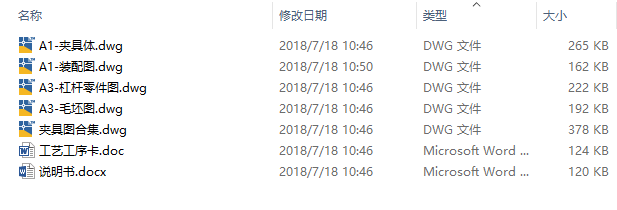

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

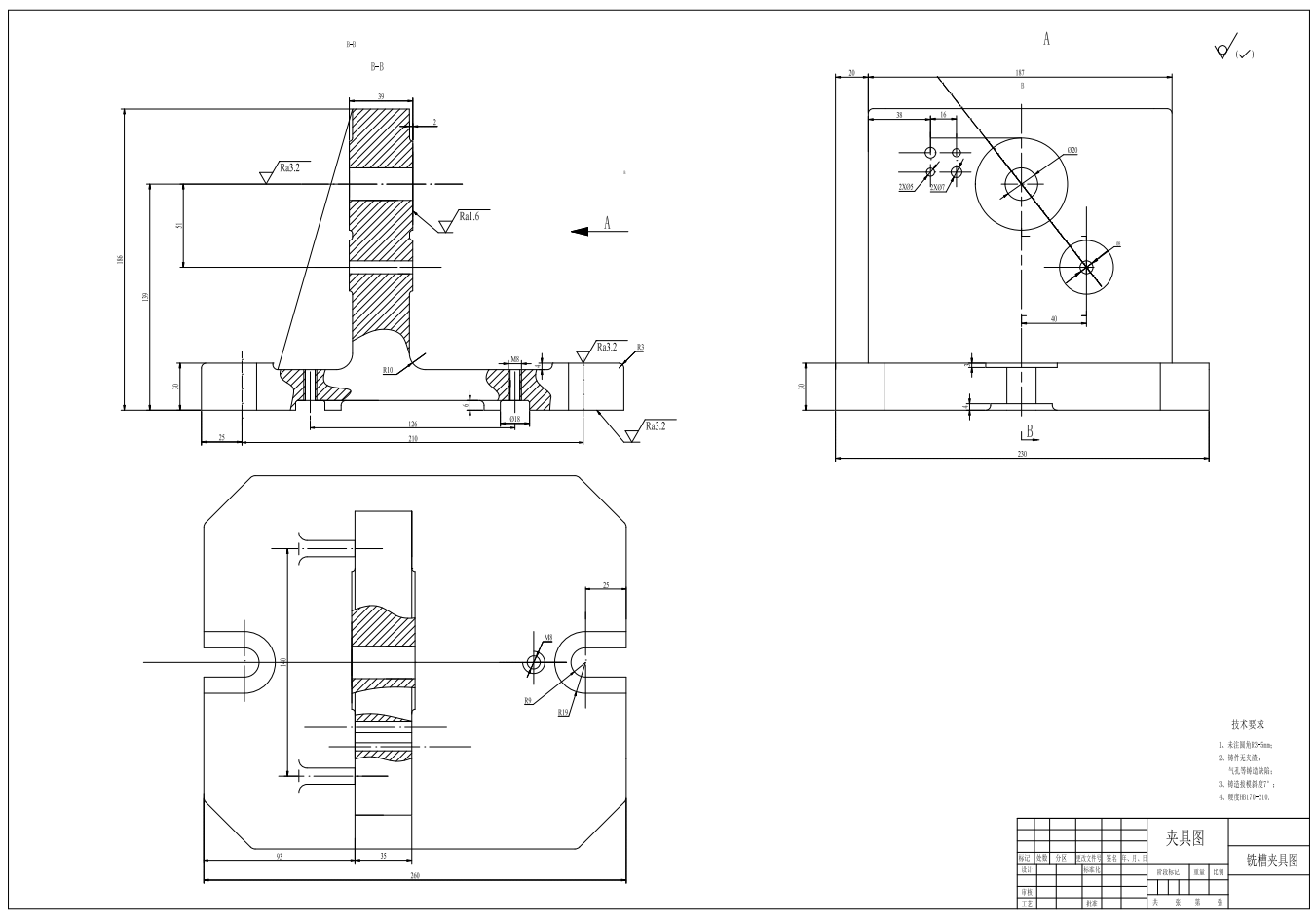

| 1 |  A1-夹具体.dwg | 519.02K |

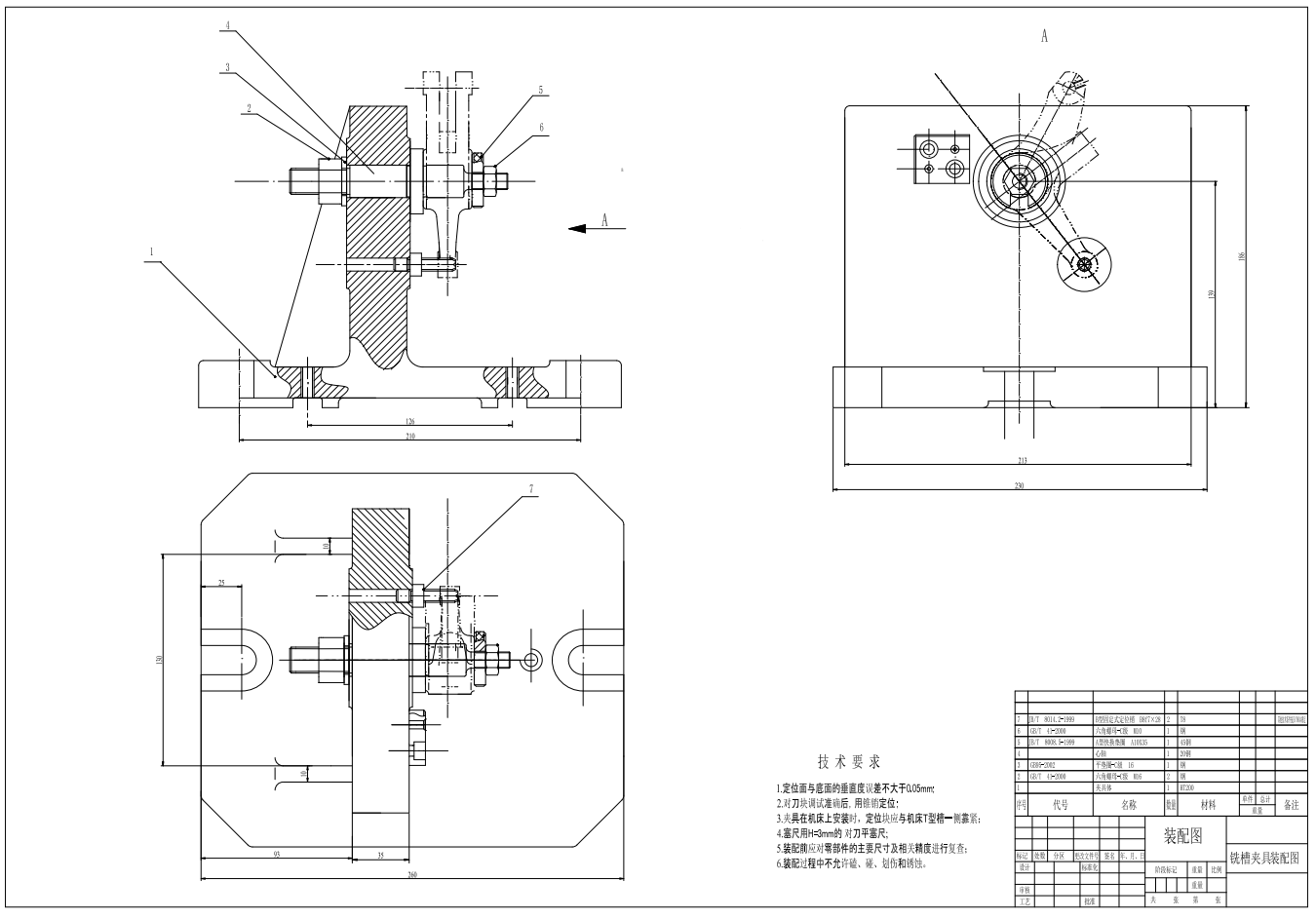

| 2 | A1-装配图.dwg | 388.88K |

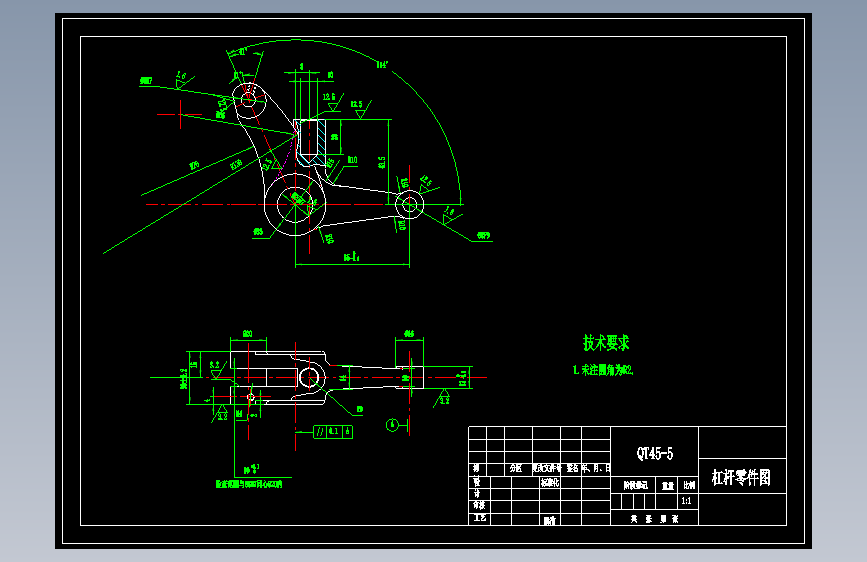

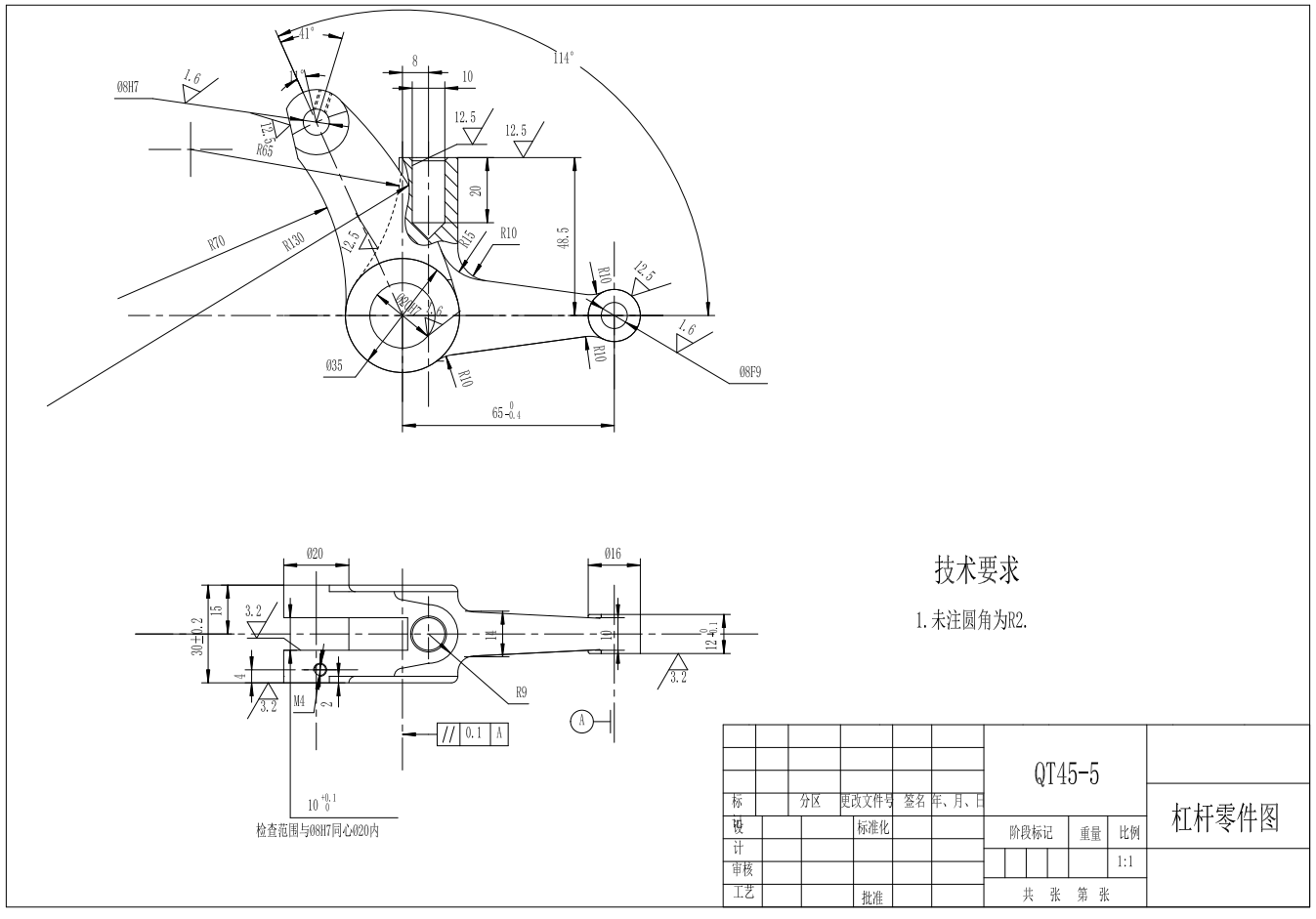

| 3 | A3-杠杆零件图.dwg | 396.31K |

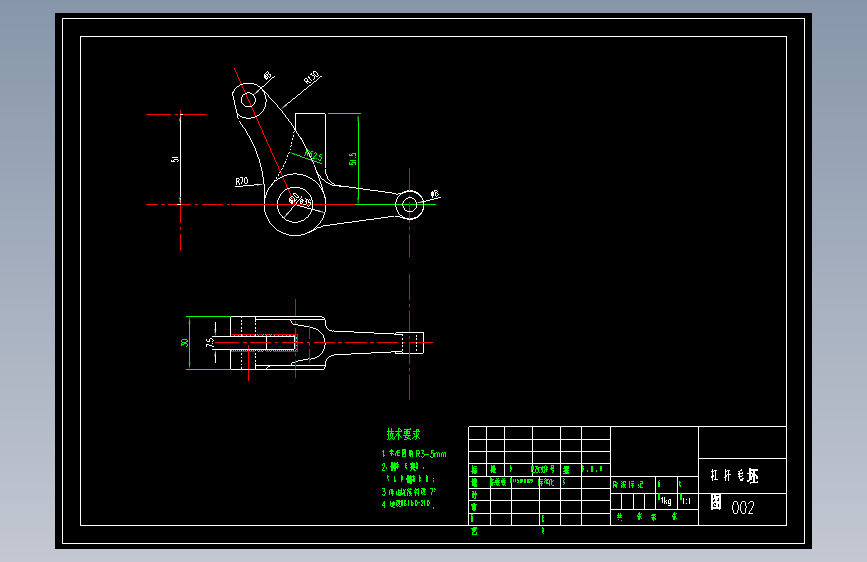

| 4 | A3-毛坯图.dwg | 362.20K |

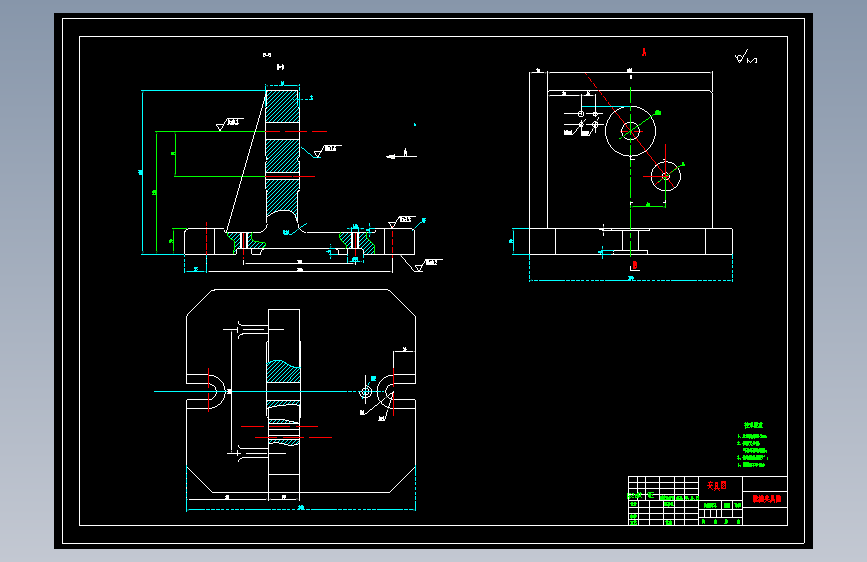

| 5 | 夹具图合集.dwg | 648.41K |
| 6 |  工艺工序卡.doc | 124.00K |

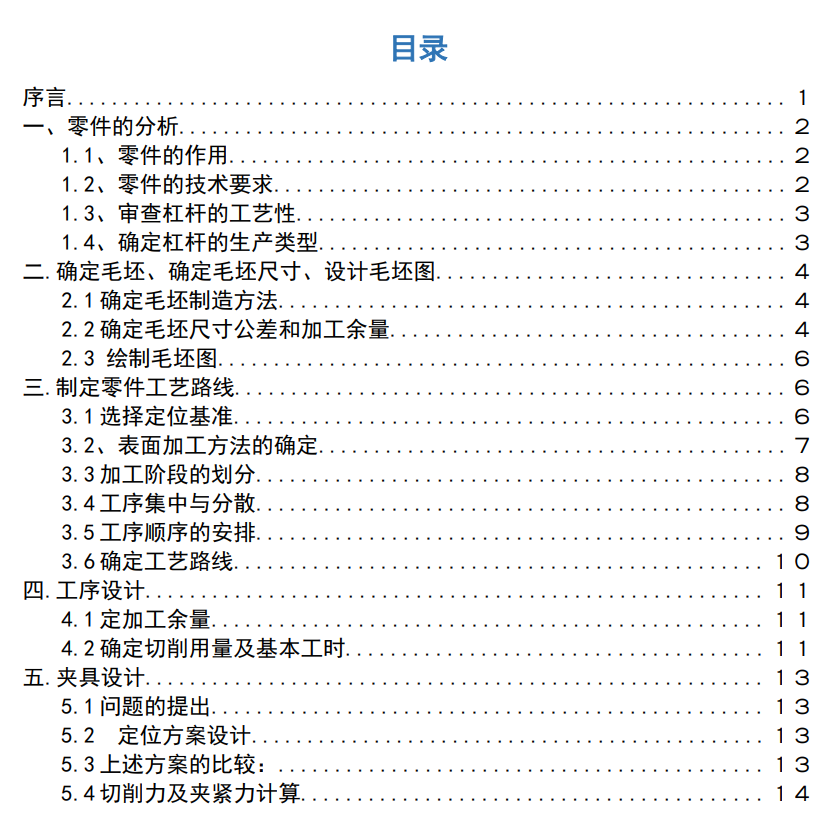

| 7 |  说明书.docx | 119.59K |
