HRM1100立磨三维SW2015带参图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小22.93M,图纸格式为sldprt,stp,sldasm,图纸软件为STEP,可供设计参考。

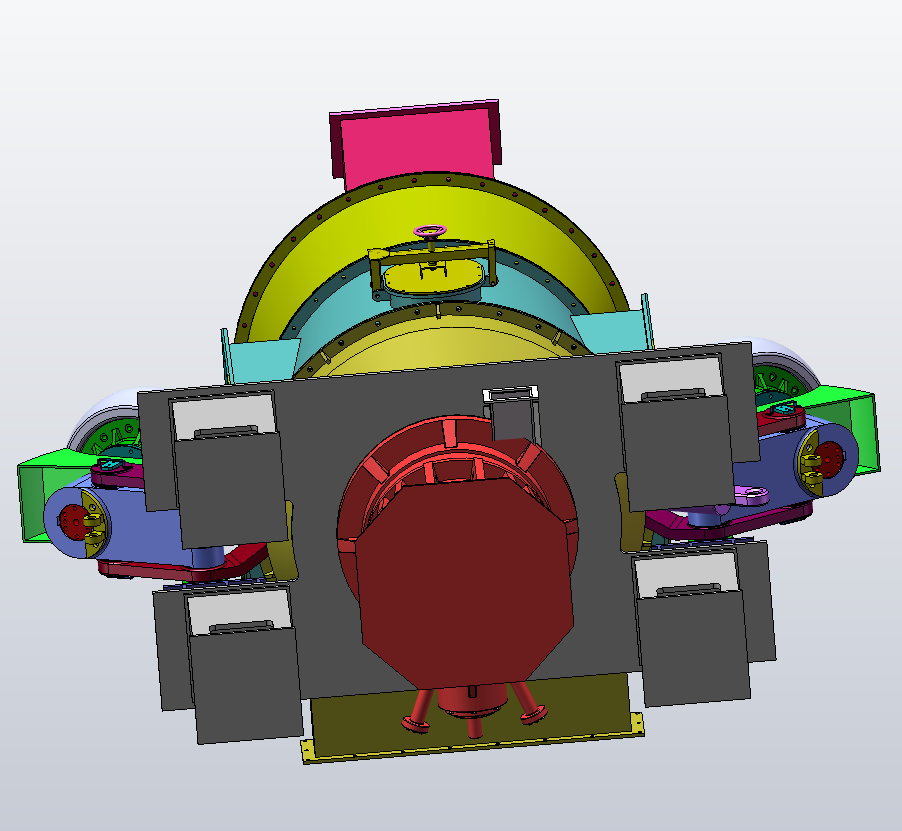

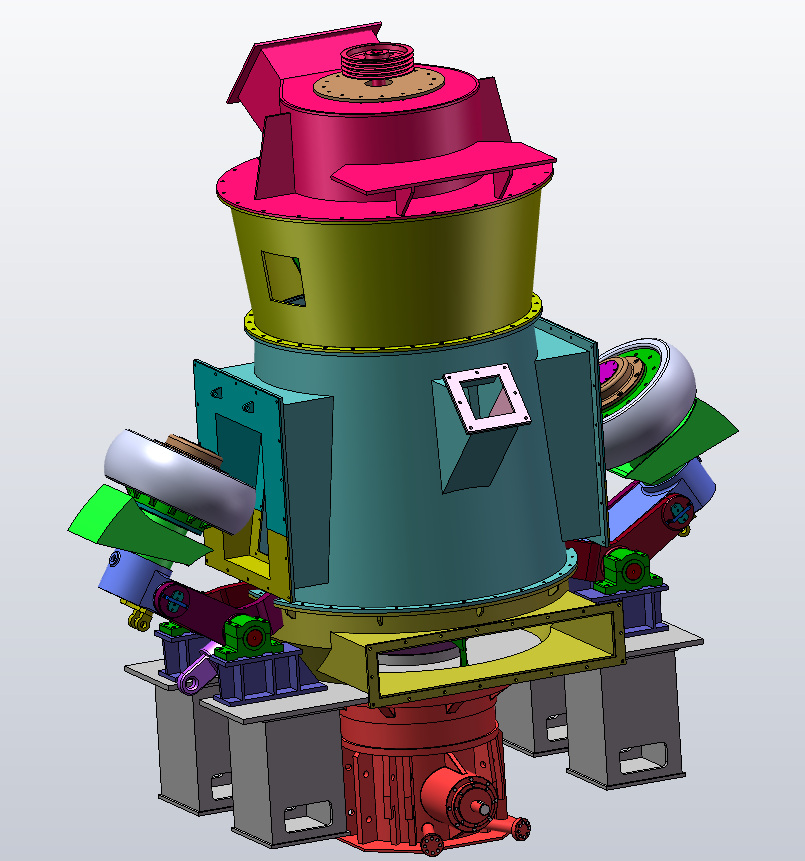

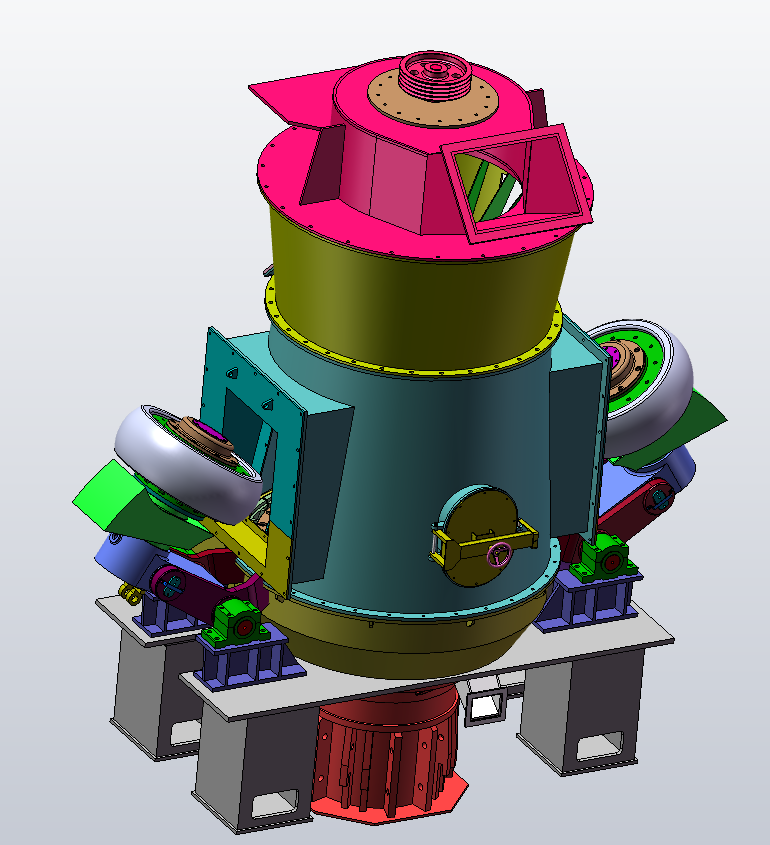

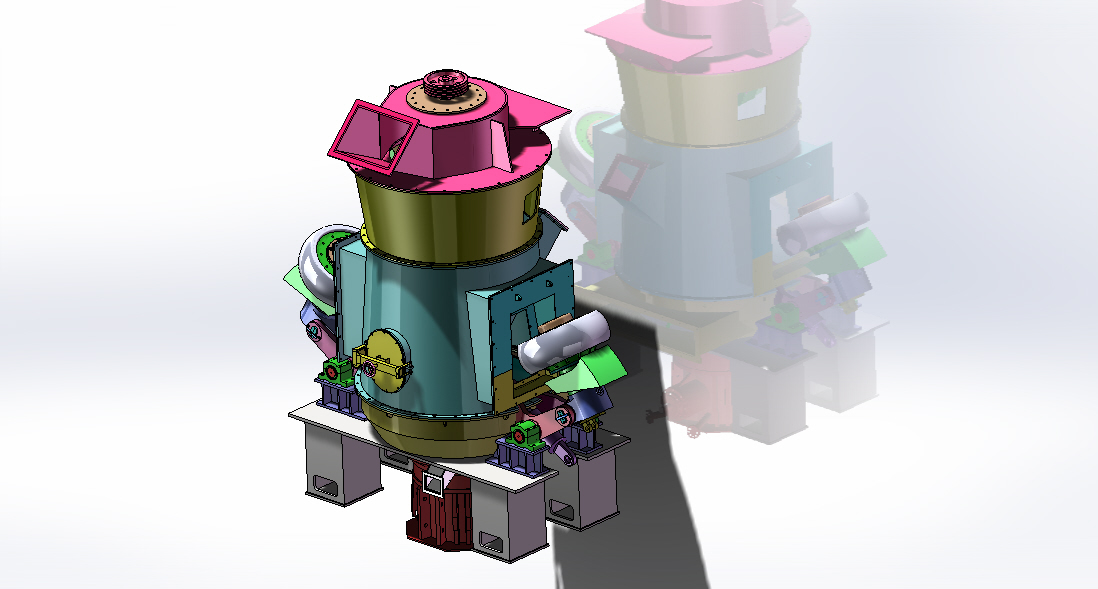

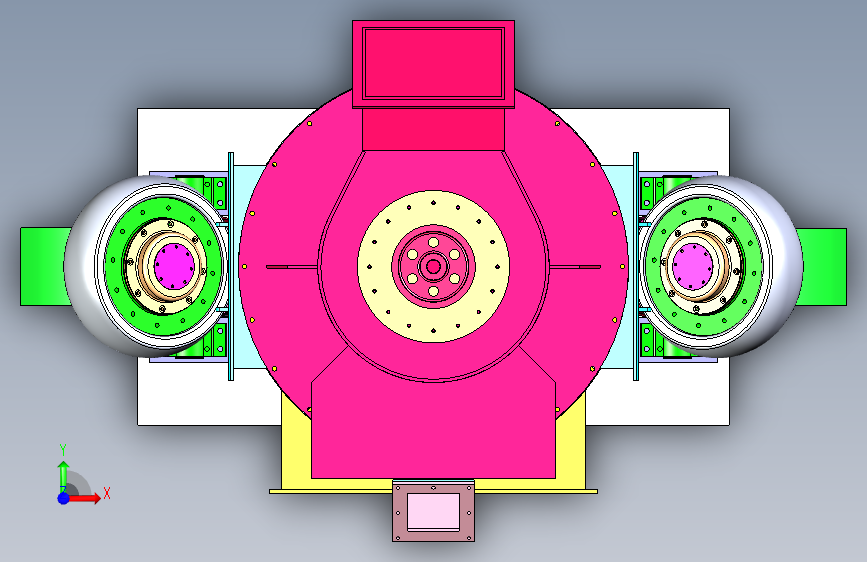

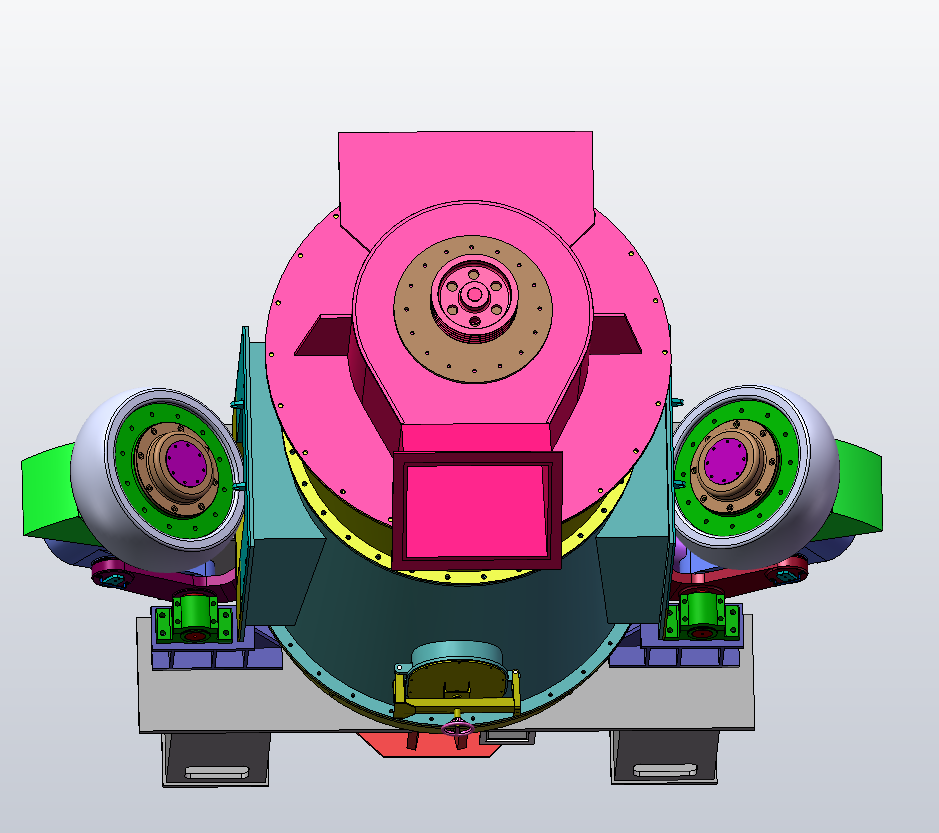

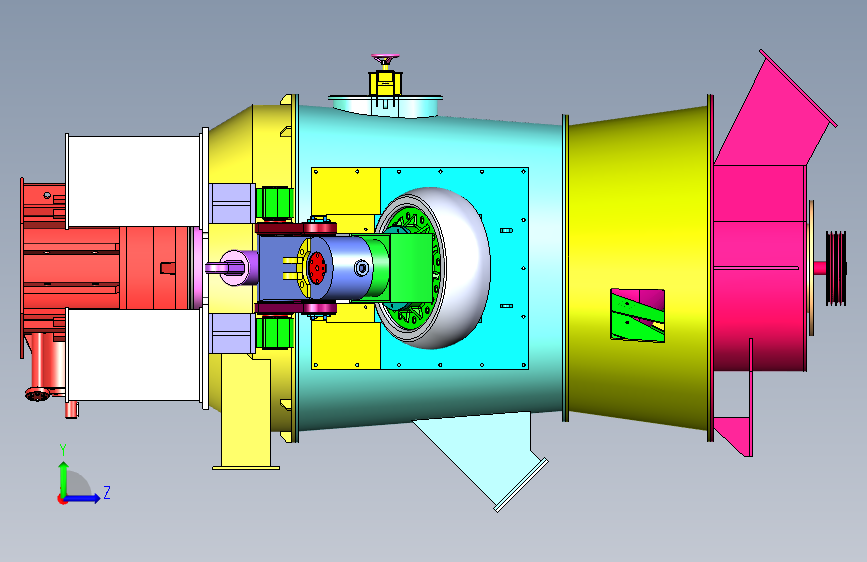

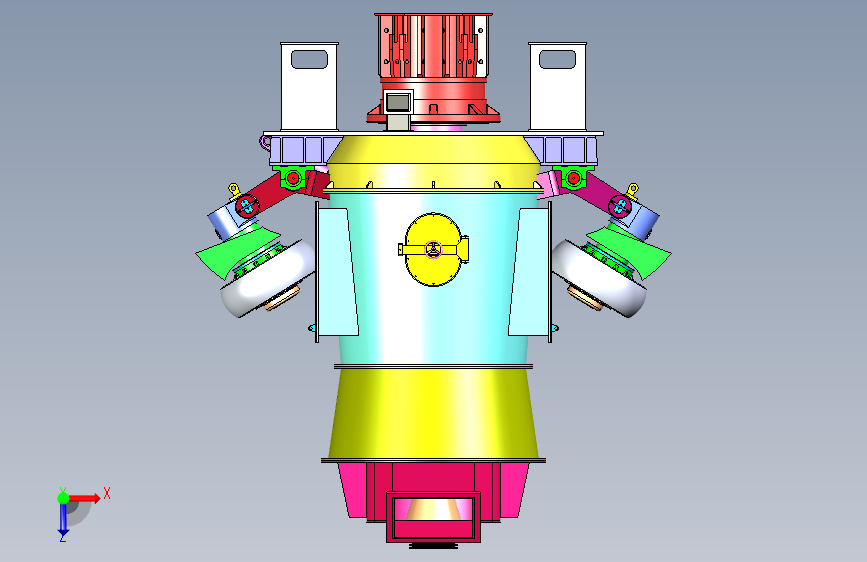

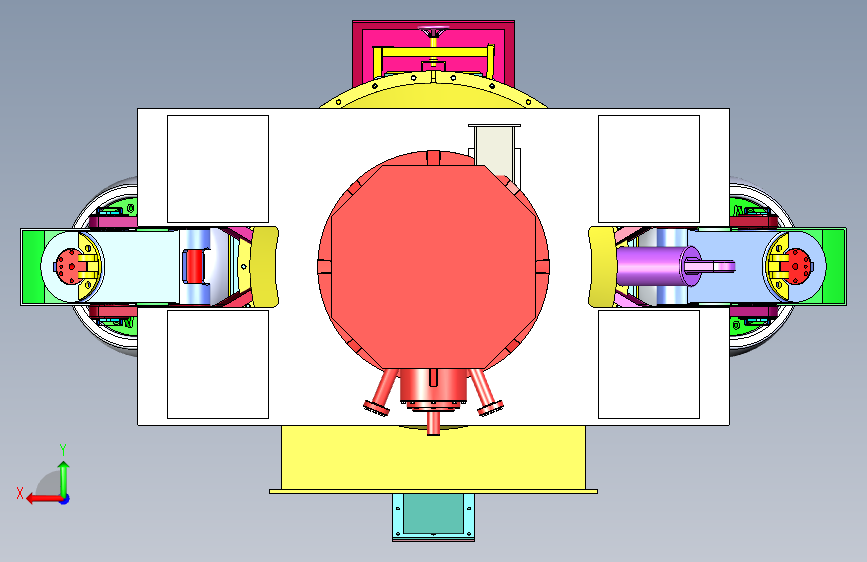

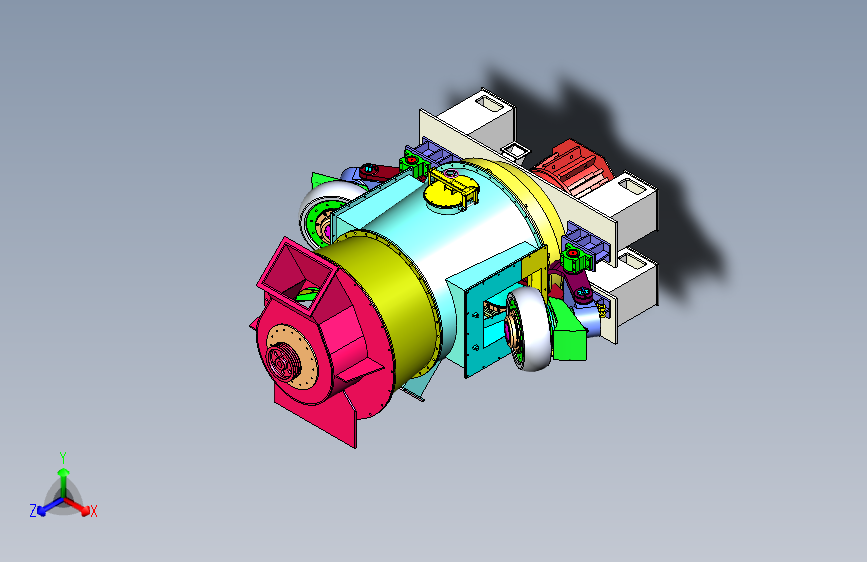

HRM1100立磨三维SW2015带参
图纸描述
HRM1100立磨三维SW2015带参图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小22.93M,图纸格式为sldprt,stp,sldasm,图纸软件为STEP,可供设计参考。
下载需要69金币
立即下载 收藏
图纸信息
作者
干机械不后悔
已分享: 份作品

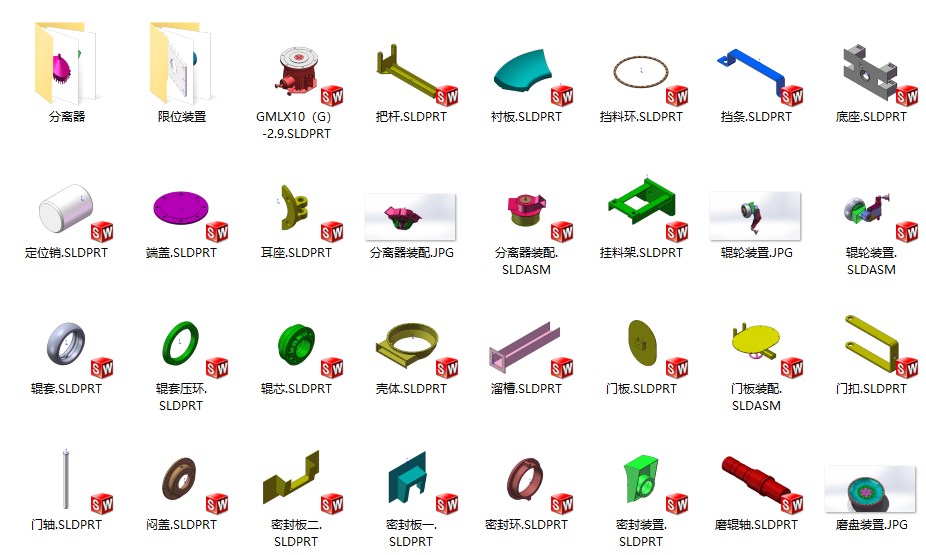

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GMLX10（G）-2.9.SLDPRT | 1.74M |
| 2 |  zongzhuangtu.stp | 13.03M |
| 3 | 上风环.SLDPRT | 312.50K |
| 4 | 下风环.SLDPRT | 307.59K |
| 5 | 中间壳体.SLDPRT | 473.09K |
| 6 |  中间壳体装配.SLDASM | 436.22K |

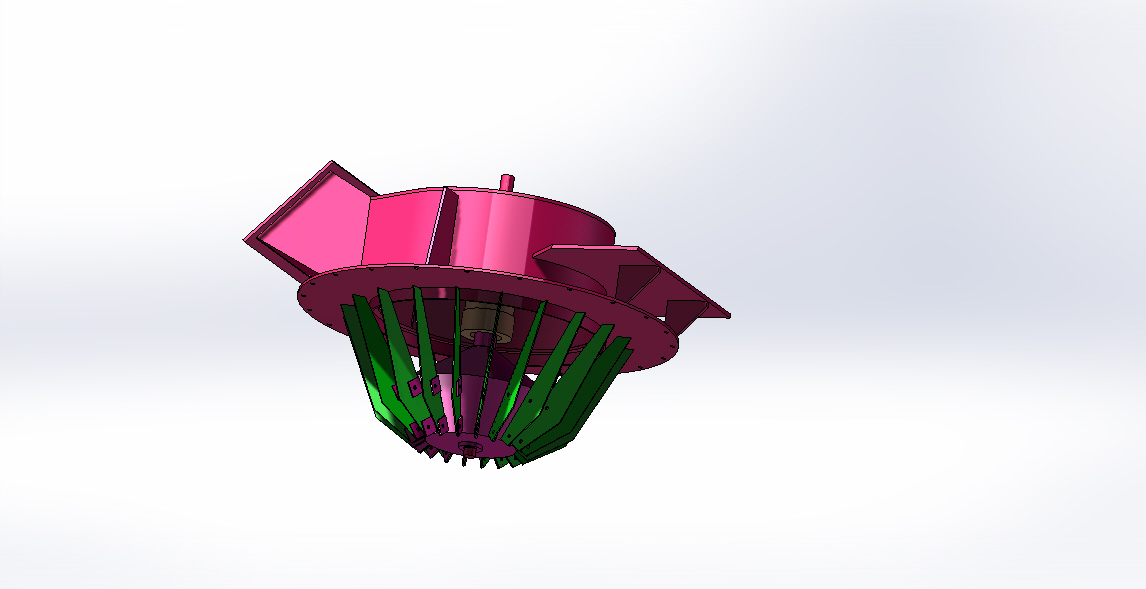

| 7 | 分离器装配.SLDASM | 333.51K |
| 8 | 压环.SLDPRT | 163.06K |
| 9 | 压盘.SLDPRT | 98.06K |
| 10 | 壳体.SLDPRT | 271.88K |
| 11 | 定位销.SLDPRT | 79.99K |
| 12 | 密封板一.SLDPRT | 132.76K |
| 13 | 密封板二.SLDPRT | 107.09K |
| 14 | 密封环.SLDPRT | 190.91K |
| 15 | 密封装置.SLDPRT | 140.32K |
| 16 | 底座.SLDPRT | 224.94K |
| 17 | 总装图（低版本）.SLDASM | 3.59M |
| 18 | 手轮.SLDPRT | 201.78K |
| 19 | 把杆.SLDPRT | 124.78K |
| 20 | 挂料架.SLDPRT | 118.67K |
| 21 | 挡料环.SLDPRT | 217.10K |
| 22 | 挡条.SLDPRT | 76.37K |
| 23 | 排料口.SLDPRT | 110.79K |
| 24 | 摇臂.SLDPRT | 339.89K |
| 25 | 摇臂2.SLDPRT | 262.85K |
| 26 | 摇臂轴.SLDPRT | 111.53K |
| 27 | 摇臂轴承座.SLDPRT | 136.66K |
| 28 | 摇臂轴承座底座.SLDPRT | 114.42K |
| 29 | 摇臂轴承盖.SLDPRT | 95.78K |
| 30 | 摇臂轴瓦.SLDPRT | 78.63K |
| 31 | 摇臂销轴.SLDPRT | 74.64K |
| 32 | 摇臂销轴盖.SLDPRT | 72.64K |
| 33 | 曲柄.SLDPRT | 217.88K |
| 34 | 液压缸.SLDPRT | 167.91K |
| 35 | 溜槽.SLDPRT | 76.49K |
| 36 | 皮带轮.SLDPRT | 252.07K |
| 37 | 磨盘座.SLDPRT | 529.00K |

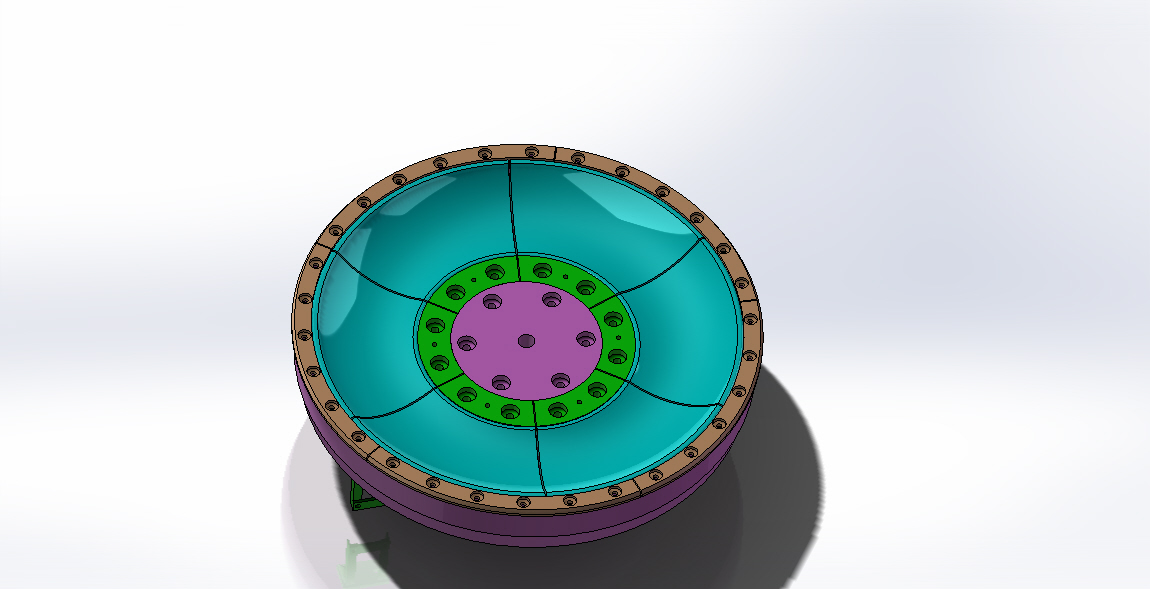

| 38 | 磨盘装置.SLDASM | 586.81K |
| 39 | 磨辊轴.SLDPRT | 214.68K |
| 40 | 端盖.SLDPRT | 78.74K |
| 41 | 耳座.SLDPRT | 83.65K |
| 42 | 衬板.SLDPRT | 154.63K |
| 43 | 轴套.SLDPRT | 95.03K |
| 44 | 轴套环.SLDPRT | 98.28K |
| 45 | 轴销.SLDPRT | 117.77K |
| 46 | 辊套.SLDPRT | 238.03K |
| 47 | 辊套压环.SLDPRT | 92.00K |
| 48 | 辊芯.SLDPRT | 494.20K |
| 49 | 辊轮装置.SLDASM | 1.82M |
| 50 | 透盖.SLDPRT | 255.37K |
| 51 | 门扣.SLDPRT | 79.23K |
| 52 | 门板.SLDPRT | 86.62K |
| 53 | 门板装配.SLDASM | 195.40K |
| 54 | 门轴.SLDPRT | 52.66K |
| 55 | 闷盖.SLDPRT | 222.79K |
| 56 | 限位块支座.SLDPRT | 98.75K |
| 57 | 限位装置.SLDASM | 110.80K |
| 58 | 叶片.SLDPRT | 46.78K |
| 59 | 筒体.SLDPRT | 248.33K |
| 60 | 转子.SLDPRT | 284.74K |
| 61 | 轴架.SLDPRT | 106.88K |
| 62 | 进料口.SLDPRT | 233.49K |
| 63 | 连接轴.SLDPRT | 48.50K |
| 64 | 垫板.SLDPRT | 225.50K |
| 65 | 小轴.SLDPRT | 68.16K |
| 66 | 底板.SLDPRT | 76.37K |
| 67 | 弹簧座.SLDPRT | 96.08K |
| 68 | 缓冲垫.SLDPRT | 62.66K |
| 69 | 螺栓.SLDPRT | 70.24K |
