数控铣床主轴箱
图纸描述

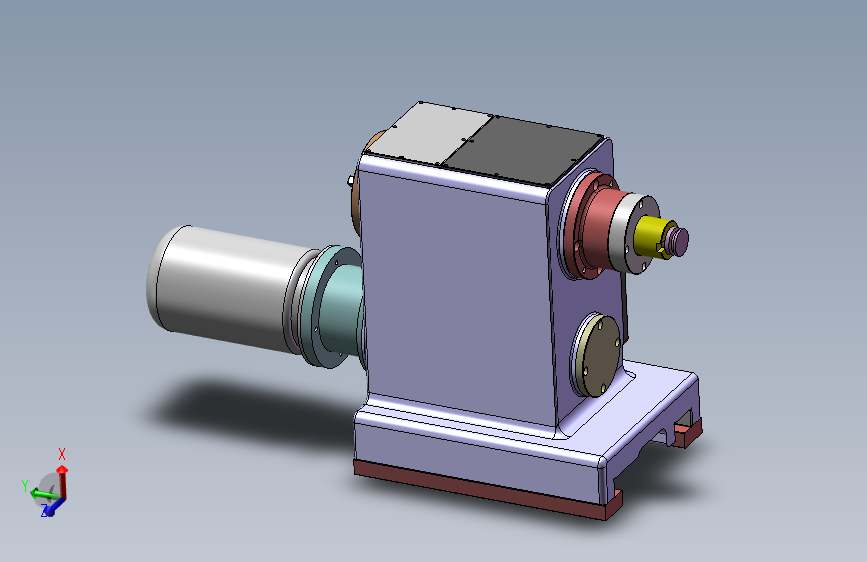

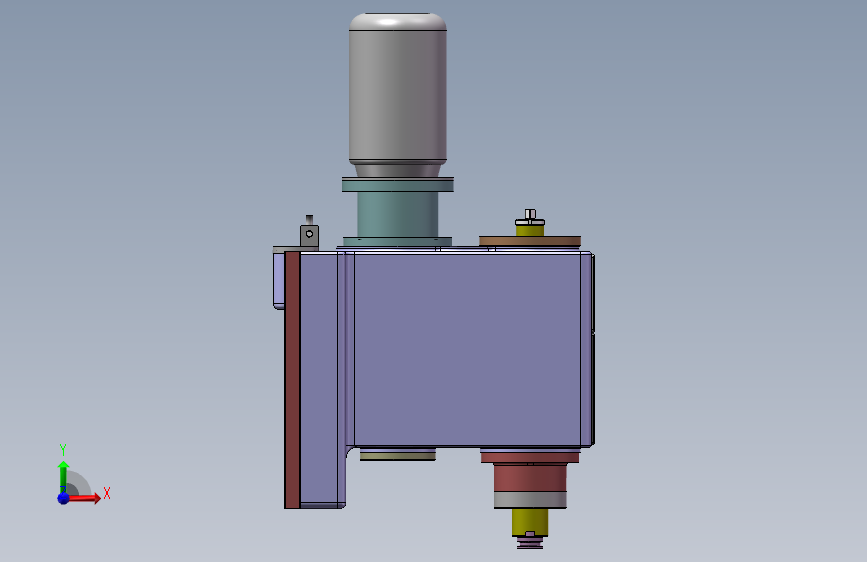

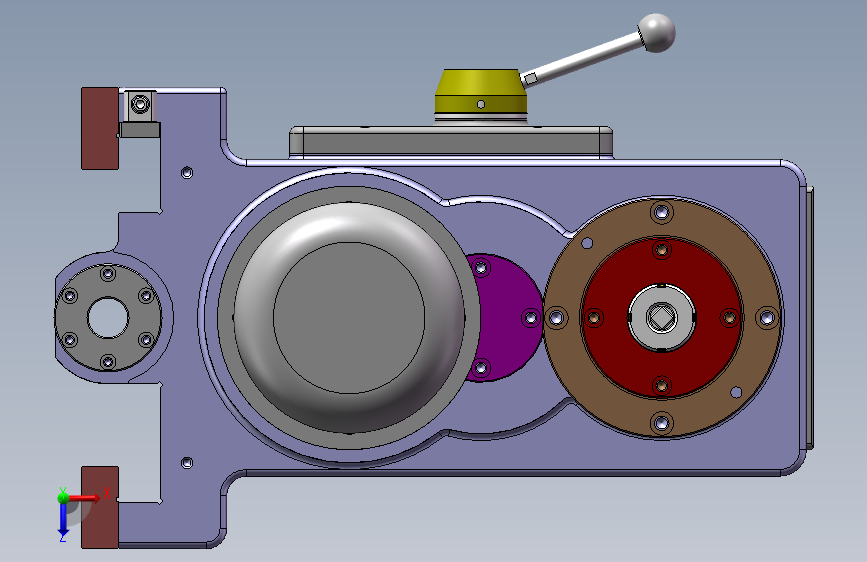

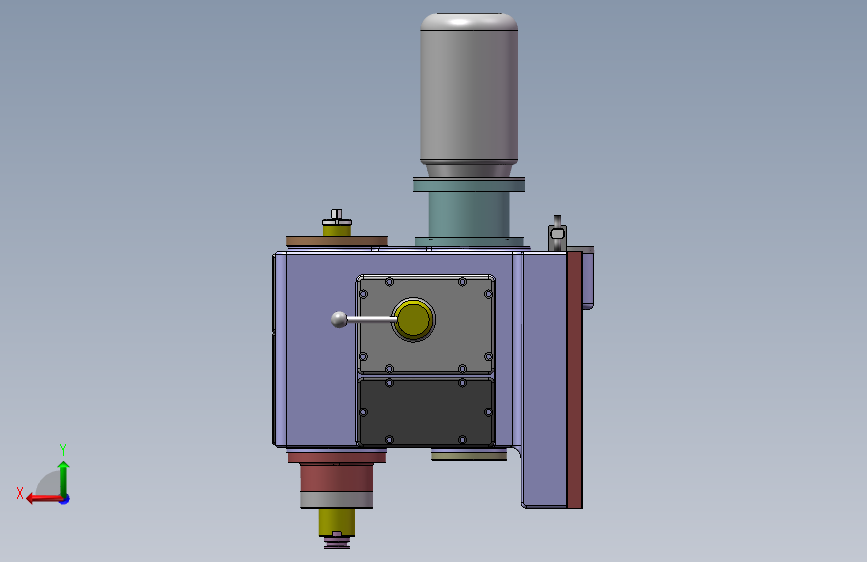

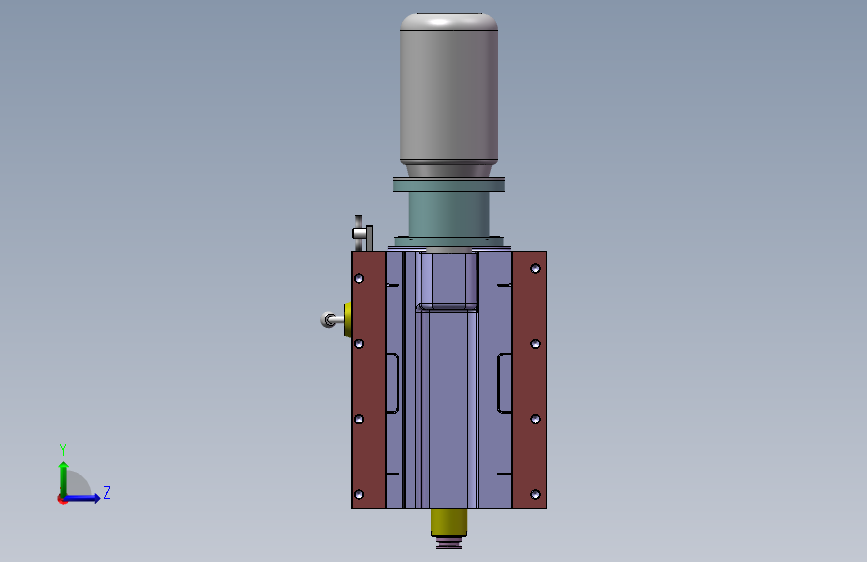

数控铣床主轴箱图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小27.94M，共计57个文件，包含3D图纸，图纸主格式为sldasm,sldprt，使用SOLIDWORKS 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要100金币
立即下载 收藏
图纸信息
作者
刘云
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  20001主轴箱总成.SLDASM | 4.11M |
| 2 |  20101主轴箱体.SLDPRT | 2.07M |
| 3 | 20102盖.SLDPRT | 127.18K |
| 4 | 20103泵油座.SLDPRT | 104.73K |
| 5 | 20104拨叉杆.SLDPRT | 123.60K |
| 6 | 20105盖.SLDPRT | 118.43K |
| 7 | 20106盖.SLDPRT | 130.97K |
| 8 | 20107盖.SLDPRT | 160.67K |
| 9 | 20108轴盖.SLDPRT | 122.58K |
| 10 | 20109拨叉盖.SLDPRT | 202.46K |
| 11 | 20110二轴盖.SLDPRT | 128.33K |
| 12 | 20111电机座.SLDPRT | 142.78K |
| 13 | 20112镶条.SLDPRT | 332.09K |
| 14 | 20113-1封板2.SLDPRT | 74.20K |
| 15 | 20113封板1.SLDPRT | 76.49K |
| 16 | 20201拨块.SLDPRT | 88.10K |
| 17 | 20301主轴.SLDPRT | 148.15K |
| 18 | 20302主轴端盖.SLDPRT | 136.46K |
| 19 | 20303迷宫板.SLDPRT | 118.88K |
| 20 | 20304主轴套.SLDPRT | 317.02K |
| 21 | 20305-1盖板.SLDPRT | 73.48K |
| 22 | 20305盖板.SLDPRT | 75.80K |
| 23 | 20306一花键轴.SLDPRT | 285.37K |
| 24 | 20307齿轮.SLDPRT | 514.95K |
| 25 | 20308二轴.SLDPRT | 276.58K |
| 26 | 20309-1滑移齿轮圆柱齿轮30×2.5.SLDPRT | 471.08K |
| 27 | 20309滑移齿轮圆柱齿轮54×2.5.SLDPRT | 6.95M |
| 28 | 20309滑移齿轮组件.SLDASM | 497.17K |
| 29 | 20310防尘盖.SLDPRT | 135.89K |
| 30 | 20311防尘盖.SLDPRT | 172.99K |
| 31 | 20312圆柱齿轮30×3.SLDPRT | 4.20M |
| 32 | 20313圆柱齿轮50×2.5.SLDPRT | 685.46K |
| 33 | 20314圆柱齿轮60×3.SLDPRT | 1.09M |
| 34 | 20315锁紧螺母.SLDPRT | 177.94K |
| 35 | 20316螺母.SLDPRT | 105.96K |
| 36 | 20318拉杆.SLDPRT | 74.53K |
| 37 | 20319螺钉.SLDPRT | 238.38K |
| 38 | 20320销钉.SLDPRT | 86.39K |
| 39 | 20322手柄杆.SLDPRT | 93.18K |
| 40 | 20323定位板.SLDPRT | 92.55K |
| 41 | 20324拨叉轴.SLDPRT | 84.34K |
| 42 | 20325手柄座.SLDPRT | 122.46K |
| 43 | GB858-1988圆螺母用止动垫圈48×1．5.SLDPRT | 114.26K |
| 44 | GB894．1-86轴用弹性挡圈A型30.SLDPRT | 72.19K |
| 45 | GB／T1096-2003普通平键A型10×22.SLDPRT | 169.50K |
| 46 | GB／T276-94深沟球轴承6206.SLDPRT | 484.15K |
| 47 | GB／T276-94深沟球轴承6210.SLDPRT | 499.23K |
| 48 | GB／T292-94角接触球轴承7211AC.SLDPRT | 278.90K |
| 49 | GB／T812-1988圆螺母M48×1．5.SLDPRT | 109.13K |
| 50 | 丝杆螺母.SLDPRT | 122.28K |
| 51 | 内隔套.SLDPRT | 60.98K |
| 52 | 外隔套.SLDPRT | 59.71K |
| 53 | 手柄球头.SLDPRT | 142.74K |
| 54 | 拨叉组件.SLDASM | 105.10K |
| 55 | 摆线泵SBRB-3南京贝奇尔.SLDPRT | 271.99K |
| 56 | 电机Y100-4示意图.SLDPRT | 140.82K |
| 57 | 锥柄BT30.SLDPRT | 106.30K |
