[河南]18层框支剪力墙住宅楼结构施工图

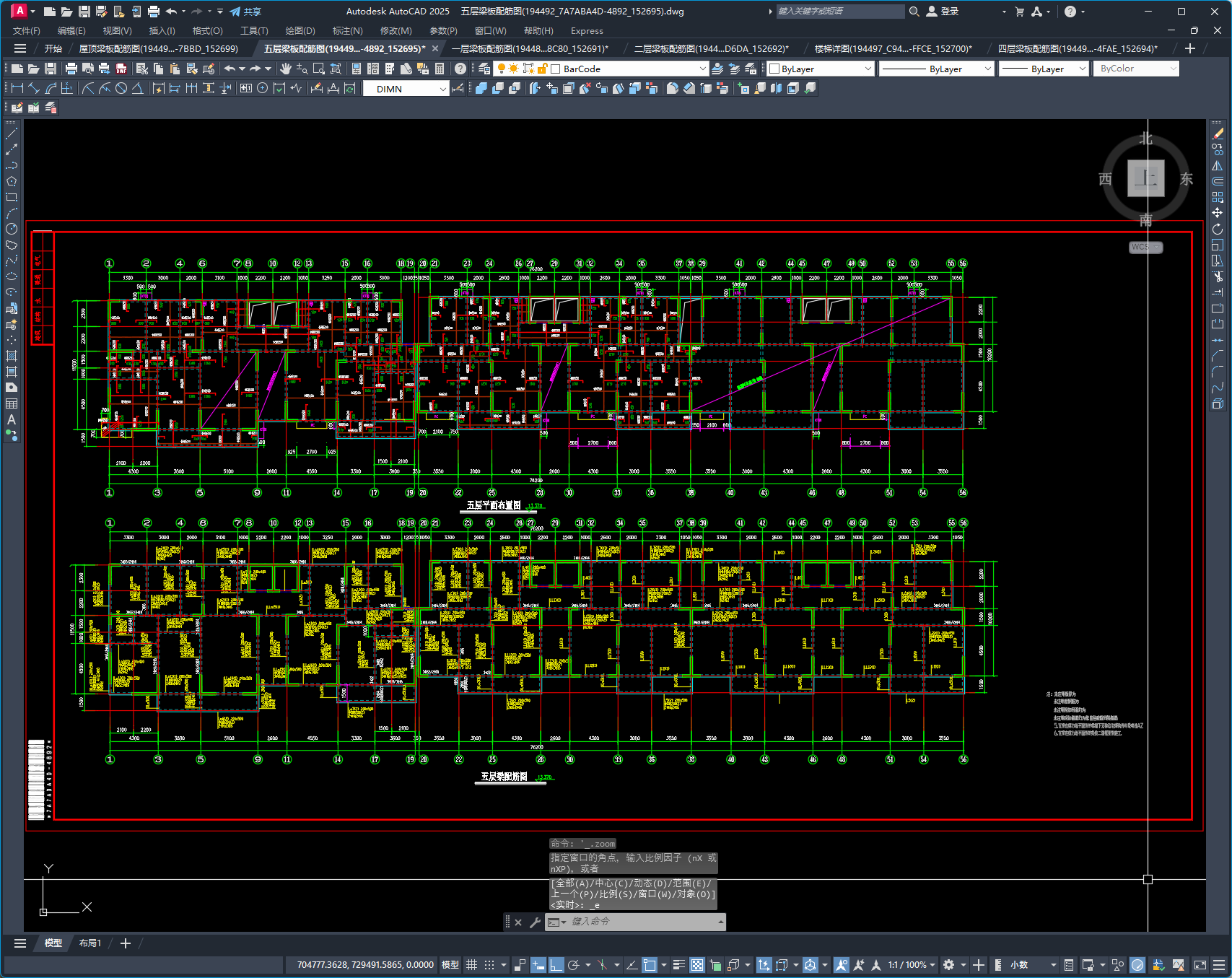

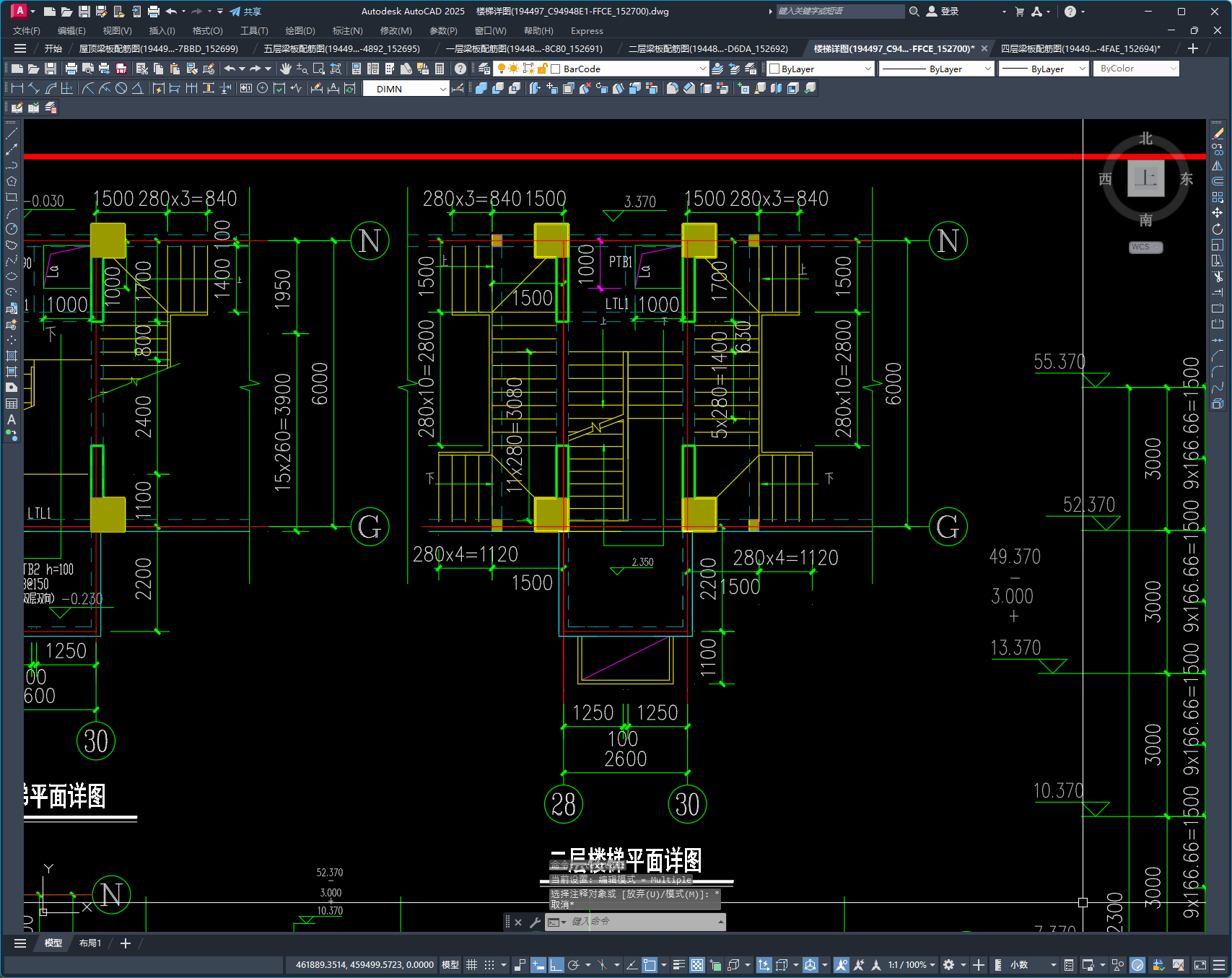

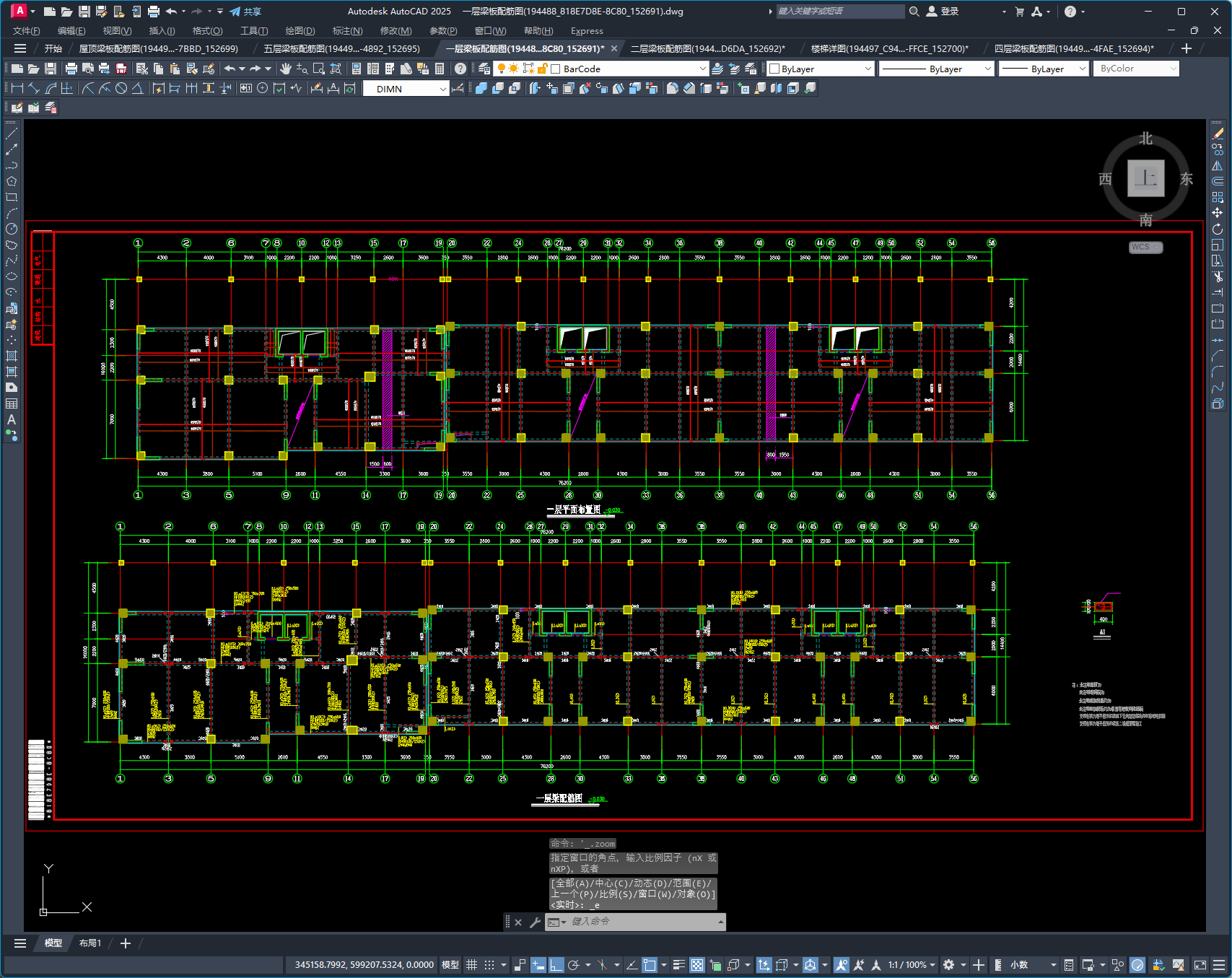

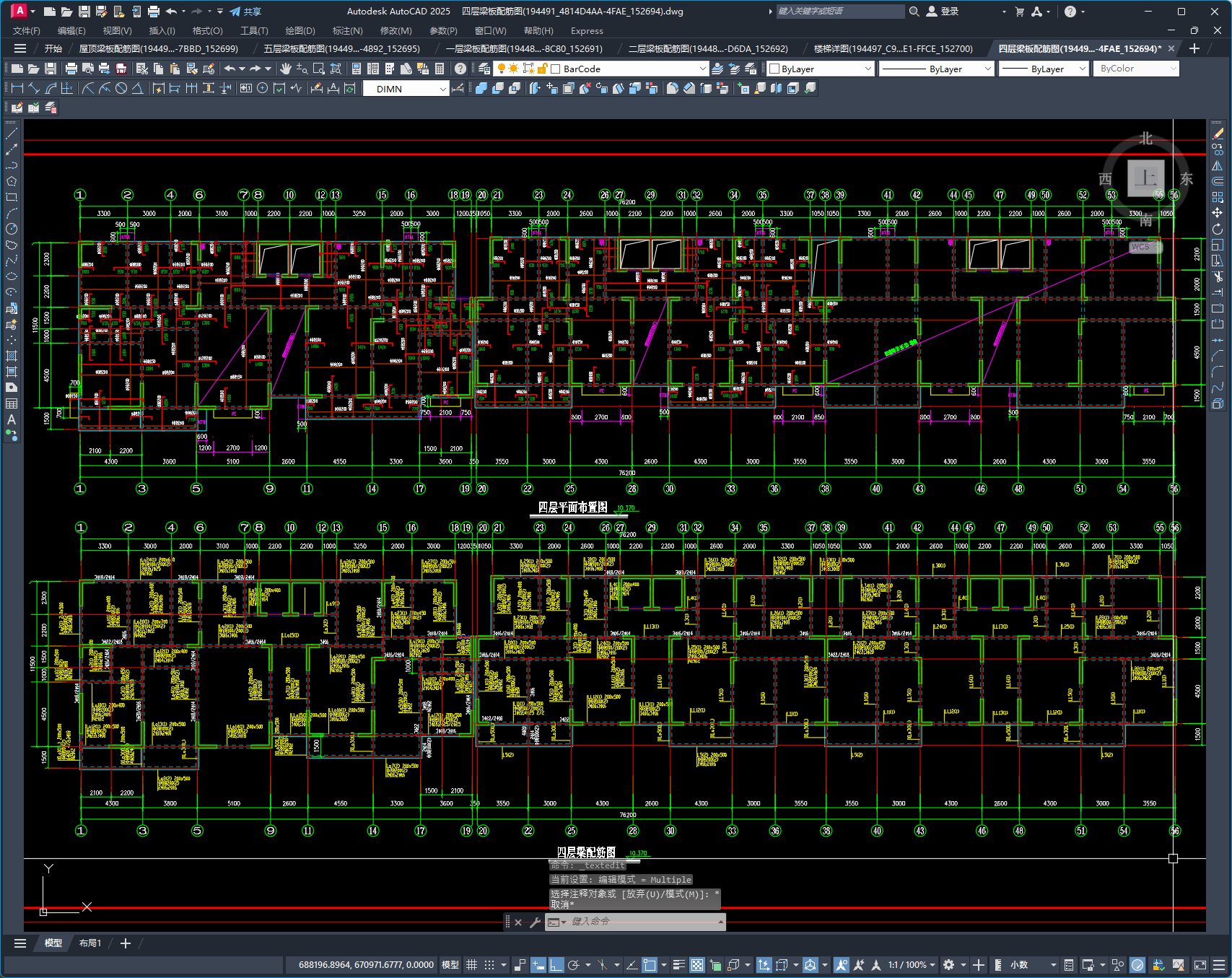

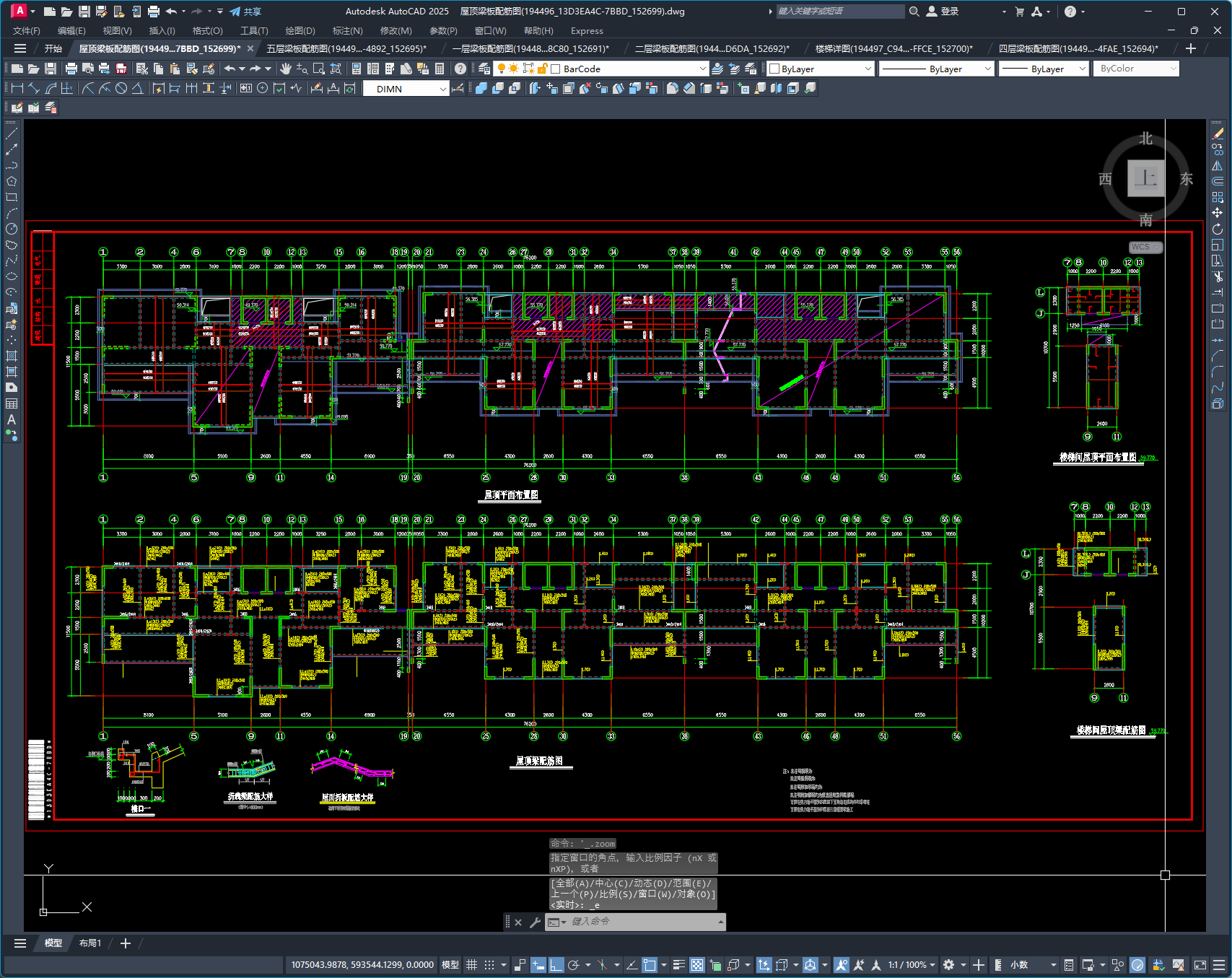

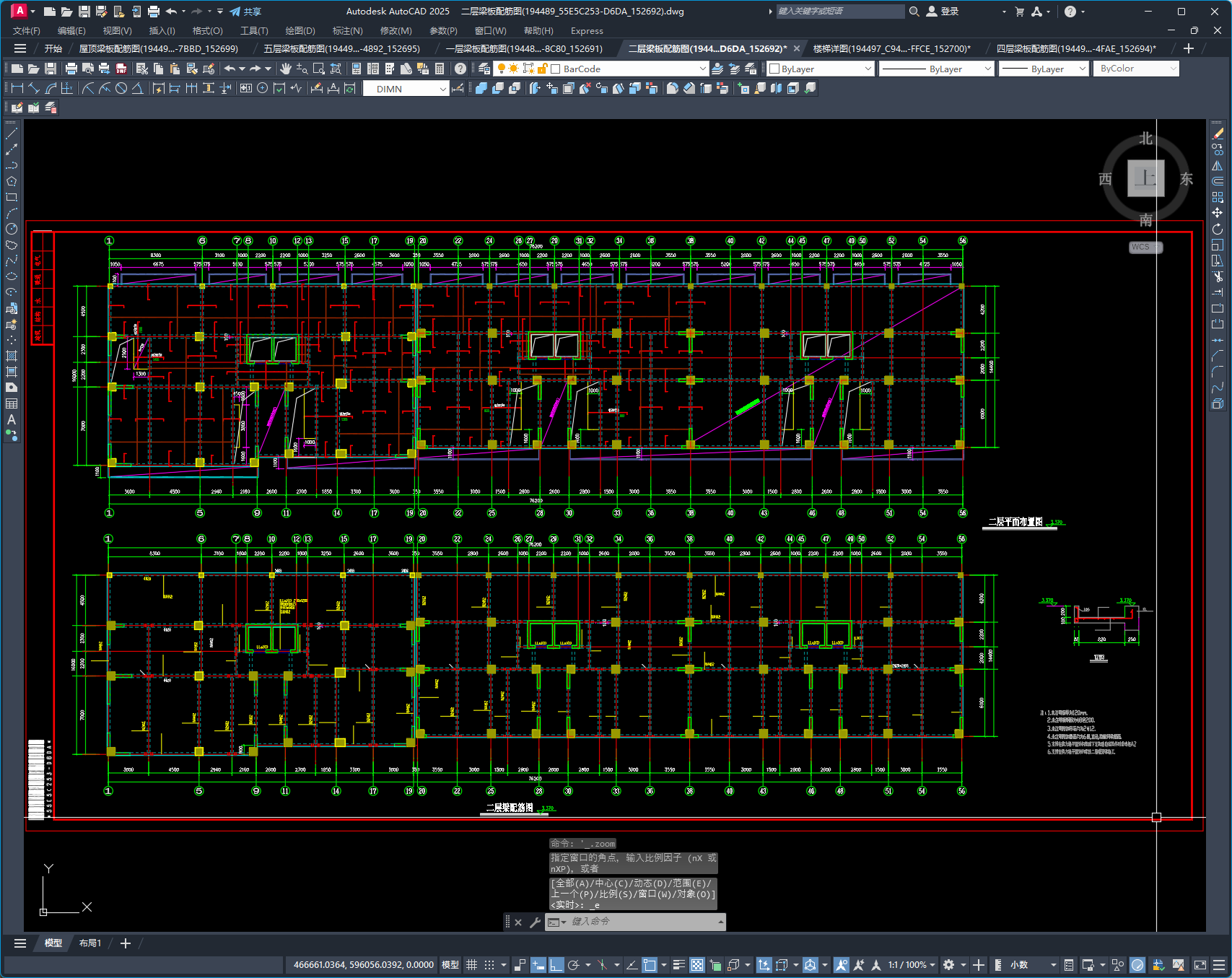

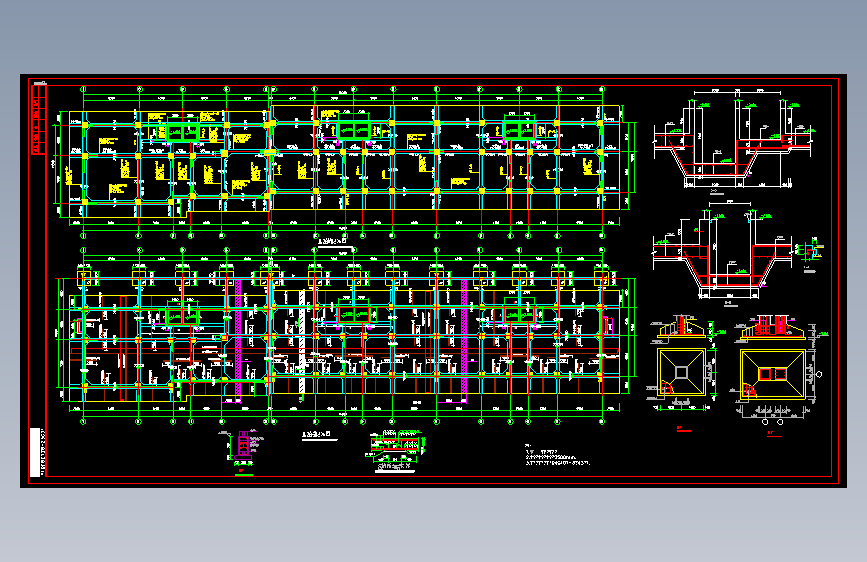

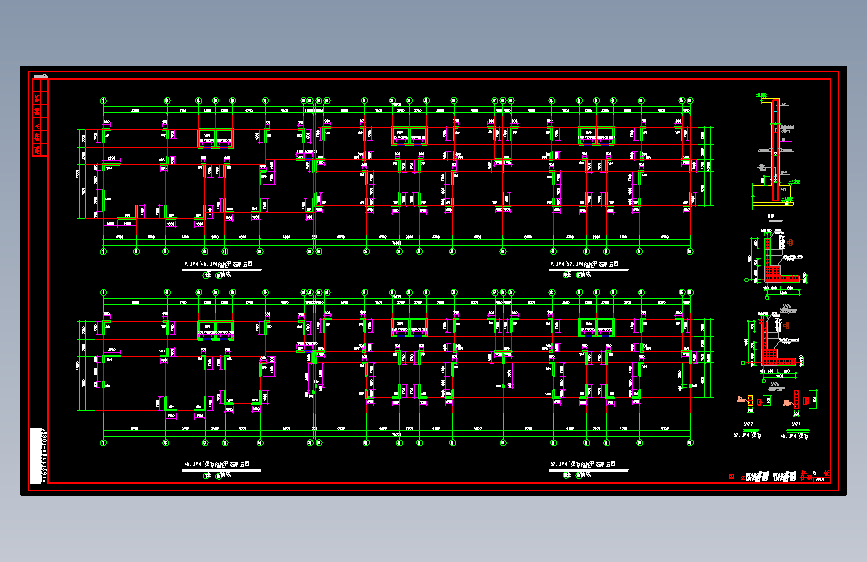

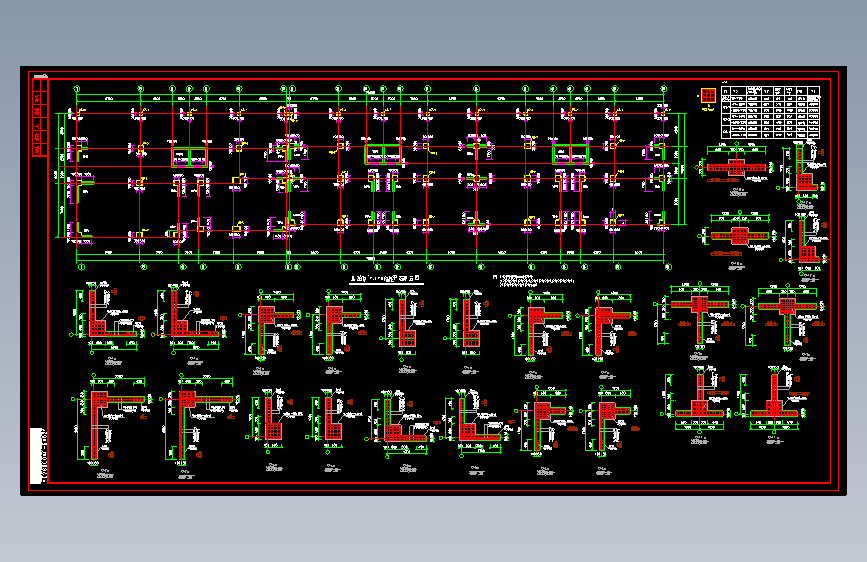

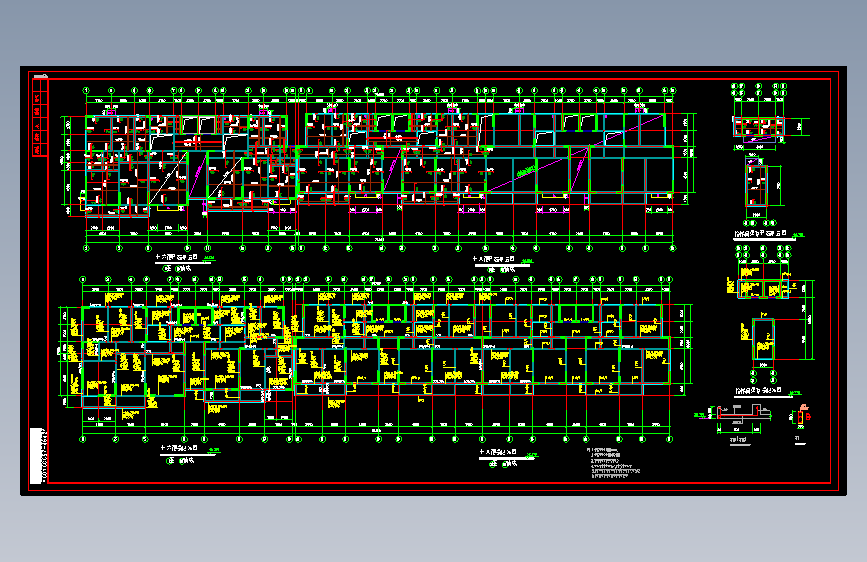

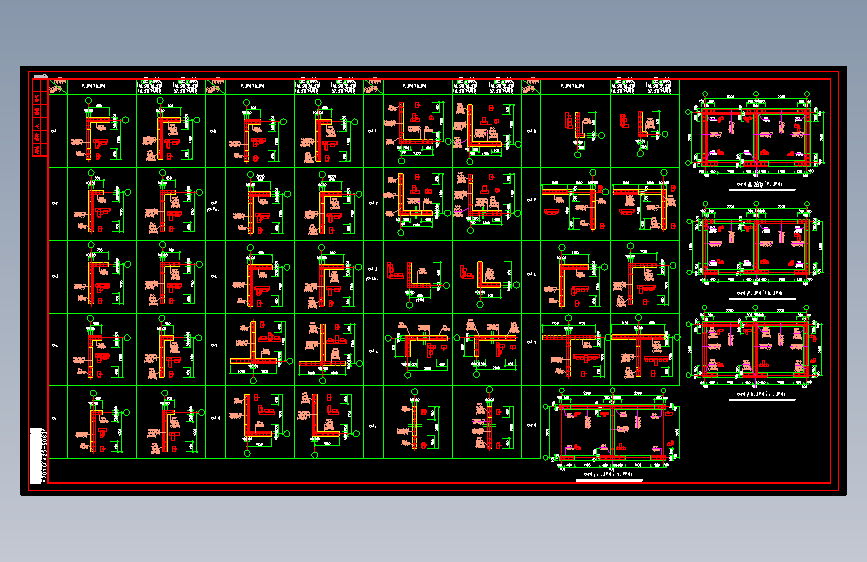

本工程为某小区框支剪力墙结构，裙房为二层，地下一层自行车库(层高3.5米)，地上二层为商业(一层层高3.4米，二层层高4.0米)，33至48轴线地上三至十六层为住宅（层高3.0米)，建筑总高度49.7米，1至32轴线地上三至十八层为住宅（层高3.0米)，建筑总高度55.70米，室内外高差0.30米。本工程转换层在地上第2层顶。 　　全套图纸14张，包括结构设计总说明、图纸目录、基础梁配筋图、基础板配筋图基础详图、楼梯结构图、基础顶~坡屋顶墙柱平面布置图、剪力墙表、梁板配筋图等。
