标准旁开层门装置
图纸描述

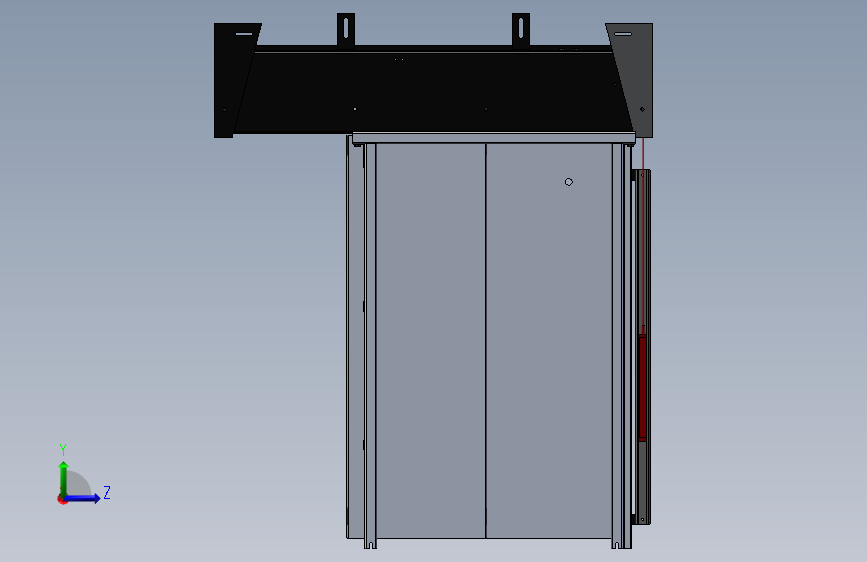

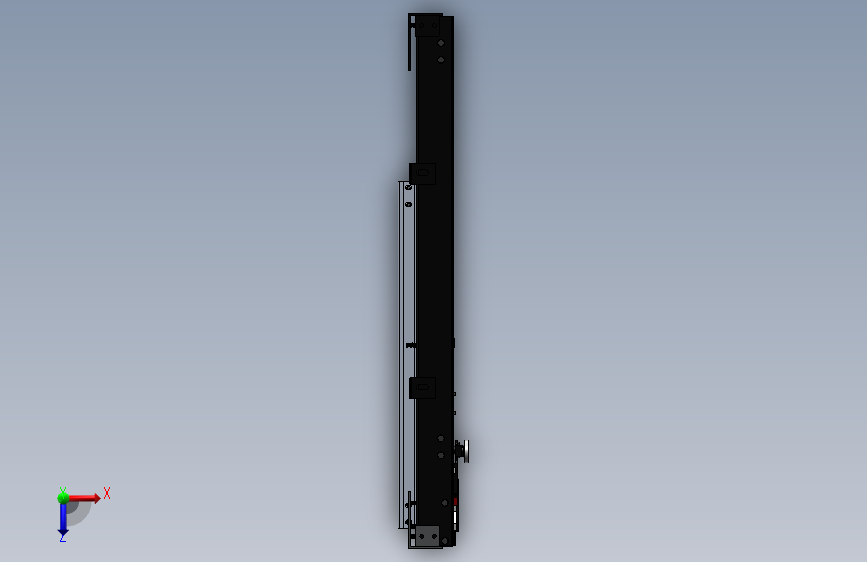

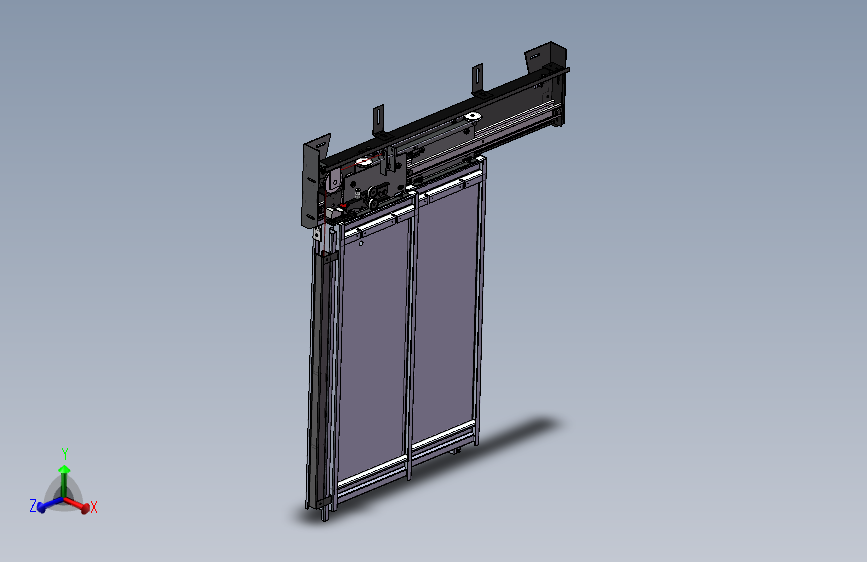

标准旁开层门装置图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小9.97M，共计50个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2014软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要100金币
立即下载 收藏
图纸信息
作者
WX_202781
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  161锁.SLDPRT | 2.54M |
| 2 | 80钢丝轮.SLDPRT | 221.00K |
| 3 | 92挂轮.SLDPRT | 231.00K |
| 4 | M10垫片.SLDPRT | 149.50K |
| 5 | M10螺丝.SLDPRT | 776.00K |
| 6 | M10螺母.SLDPRT | 345.50K |
| 7 | M8垫片.SLDPRT | 148.50K |
| 8 | M8组合螺丝.SLDPRT | 378.00K |
| 9 | M8螺丝.SLDPRT | 386.50K |
| 10 | M8螺母.SLDPRT | 327.50K |
| 11 |  中心锁.SLDASM | 436.00K |
| 12 | 中心锁底座.SLDPRT | 426.00K |
| 13 | 中心锁底座1.SLDPRT | 249.00K |
| 14 | 定位螺丝.SLDPRT | 399.50K |
| 15 | 导向管支架.SLDPRT | 203.00K |
| 16 | 导轨796层门.SLDPRT | 220.50K |
| 17 | 层门右固定支架.SLDPRT | 212.00K |
| 18 | 层门右封板.SLDPRT | 354.50K |
| 19 | 层门导轨1249.SLDPRT | 219.50K |
| 20 | 层门小固定架.SLDPRT | 214.50K |
| 21 | 层门左固定支架.SLDPRT | 232.50K |
| 22 | 层门左封板.SLDPRT | 312.50K |
| 23 | 层门底板.SLDPRT | 339.50K |
| 24 | 层门快门挂板.SLDPRT | 403.50K |
| 25 | 层门慢门挂板.SLDPRT | 417.50K |
| 26 | 层门装配图.SLDASM | 2.75M |
| 27 | 快门板.SLDASM | 198.50K |
| 28 | 快门板.SLDPRT | 243.00K |
| 29 | 慢门板.SLDASM | 177.00K |
| 30 | 慢门板.SLDPRT | 224.00K |
| 31 | 构件.SLDASM | 231.00K |
| 32 | 构件1.SLDPRT | 295.50K |
| 33 | 档轮.SLDPRT | 214.00K |
| 34 | 橡胶螺栓.SLDPRT | 188.50K |
| 35 | 绳轮底座.SLDPRT | 227.50K |
| 36 | 触头.SLDPRT | 207.00K |
| 37 | 触头支架.SLDPRT | 235.50K |
| 38 | 轮吊架.SLDPRT | 208.50K |
| 39 | 重锤主体.SLDPRT | 242.50K |
| 40 | 重锤导向管.SLDPRT | 266.00K |
| 41 | 钢丝绳固定架.SLDPRT | 231.50K |
| 42 | 钢丝绳定位架.SLDPRT | 226.00K |
| 43 | 钢丝轮.SLDPRT | 222.50K |
| 44 | 门套.SLDASM | 328.00K |
| 45 | 门套左立柱.SLDPRT | 352.00K |
| 46 | 门套横梁.SLDPRT | 279.00K |
| 47 | 门套立柱.SLDPRT | 339.50K |
| 48 | 门板上封板.SLDPRT | 489.50K |
| 49 | 门板下封板.SLDPRT | 293.50K |
| 50 | 防撞支架.SLDPRT | 218.50K |
