工件反转转移机构CATIA三维
图纸描述

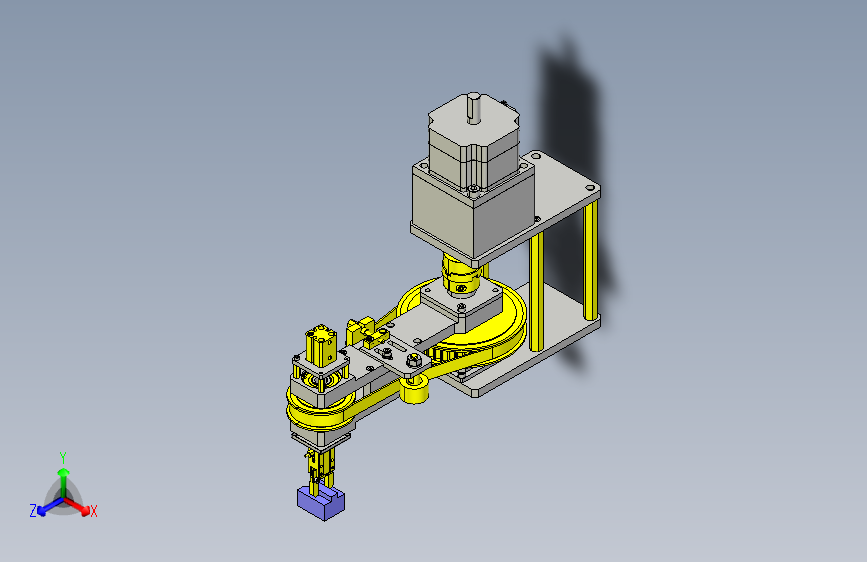

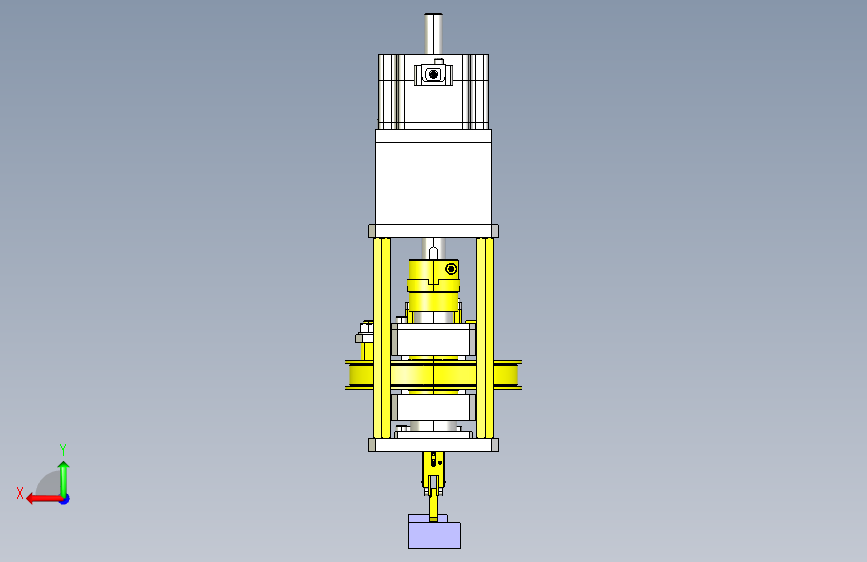

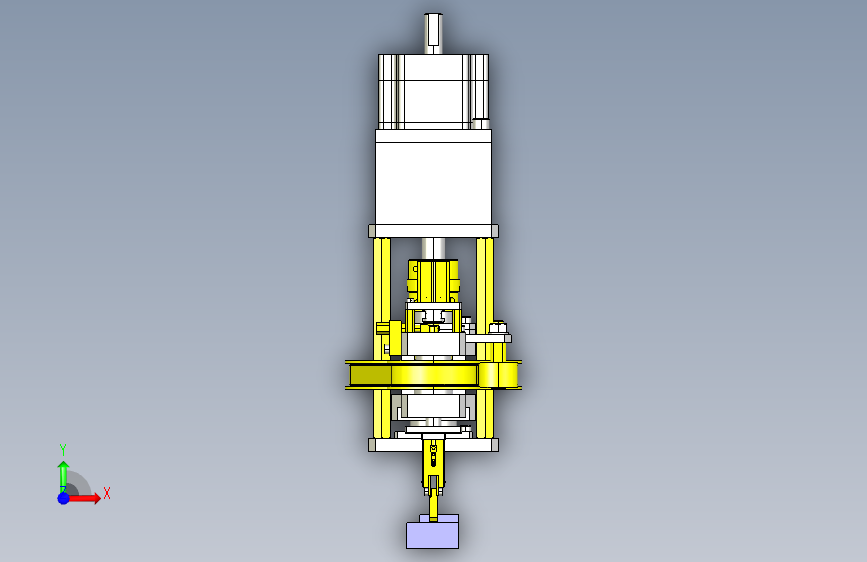

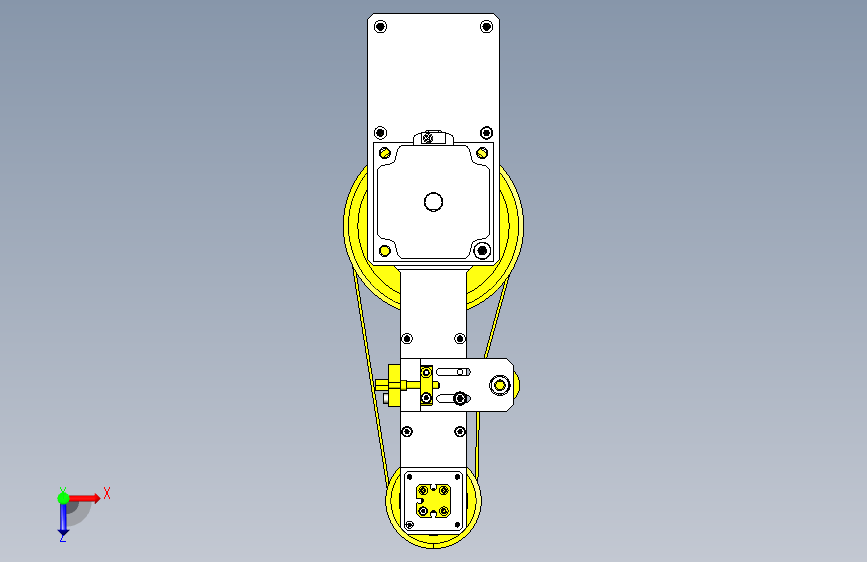

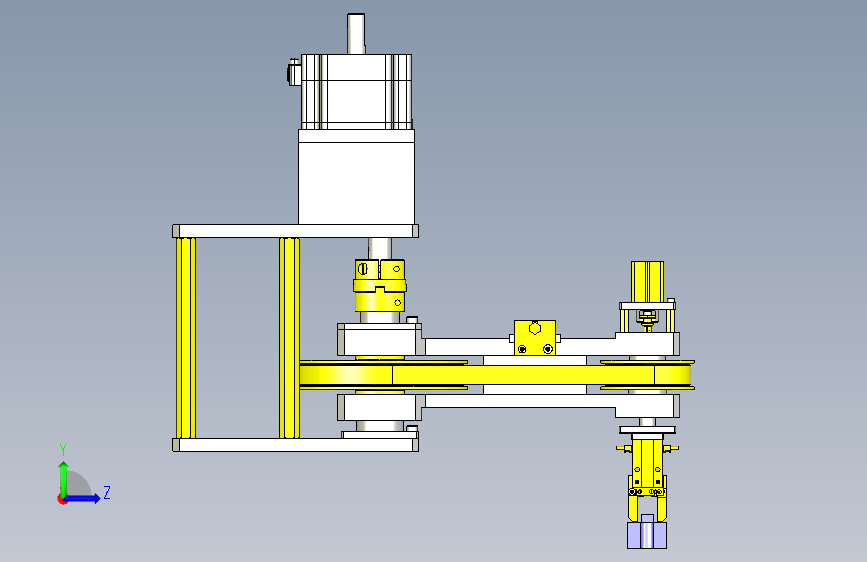

工件反转转移机构CATIA三维图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小3.71M，共计78个文件，包含3D图纸，图纸主格式为catpart,catproduct,step，使用CATIA V5R19软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要100金币
立即下载 收藏
图纸信息
作者
丽丽
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  zongzhuangtu.CATPart | 53.00K |
| 2 | 0127_001_B6006ZZ.CATPart | 168.86K |
| 3 | 0127_002_B6004ZZ.CATPart | 159.70K |
| 4 | 0127_003_GPA50YU8150-A-N30.CATPart | 821.53K |
| 5 | 0127_004_GPA25YU8150-A-N28.CATPart | 484.15K |
| 6 | 0127_005_GBN720EV8YU-150.CATPart | 69.17K |
| 7 | 0127_007_KED8-20.CATPart | 50.71K |
| 8 | 0127_008_WASS12-3-2.CATPart | 66.98K |
| 9 | 0127_009_SWSPS12-6-0.5.CATPart | 49.80K |
| 10 | 0127_010_FTCMS-D6-H9-V3.0-T2.0-L6.0.CATPart | 76.32K |
| 11 | 0127_012_YFTB6-P10-L20.CATPart | 72.63K |
| 12 | 0127_013_ME34L1.CATPart | 139.85K |
| 13 | 0127_014_PLSBWF6-18.CATPart | 95.77K |
| 14 | 0127_016_FXCC8-22-F5-G5-MA6.CATPart | 75.98K |
| 15 | 0127_018_TSBE5-5.CATPart | 77.93K |
| 16 | 0127_019_AJSTM5-25.CATPart | 69.98K |
| 17 | 0127_020_AJSBM5-21.CATPart | 62.22K |
| 18 | 0127_021_WSSB35-10-3.CATPart | 66.90K |
| 19 | 0127_022_AWSM-A-D38.0-V30.0-T5.5.CATPart | 68.28K |
| 20 | 0127_024_PLSBF13-155-M5-N5.CATPart | 101.89K |
| 21 | 0127_025_RTWN42.CATPart | 87.54K |
| 22 | 0127_026_RTWN55.CATPart | 82.54K |
| 23 | 0127_027_WSSB10-6-1.CATPart | 66.07K |
| 24 | 0127_101_Motor_PKE596AC-TS10.CATPart | 482.73K |
| 25 | 0127_201_Base_Plate.CATPart | 125.66K |
| 26 | 0127_202_Base_Plate.CATPart | 138.99K |
| 27 | 0127_203_Shaft.CATPart | 115.87K |
| 28 | 0127_204_Link.CATPart | 174.39K |
| 29 | 0127_205_Link.CATPart | 271.53K |
| 30 | 0127_206_Spacer.CATPart | 74.46K |
| 31 | 0127_207_Shaft.CATPart | 95.72K |
| 32 | 0127_208_Shaft.CATPart | 123.13K |
| 33 | 0127_209_Joint.CATPart | 100.48K |
| 34 | 0127_210_Cylinder_Base.CATPart | 108.92K |
| 35 | 0127_211_Joint.CATPart | 89.89K |
| 36 | 0127_212_Idler.CATPart | 78.18K |
| 37 | 0127_213_Cover.CATPart | 115.87K |
| 38 | 0127_301_M3x5_ISO4762M3x5---5N.CATPart | 83.79K |
| 39 | 0127_302_M3x8_ISO4762M3x8---8N.CATPart | 84.72K |
| 40 | 0127_303_M3x10_ISO4762M3x10---10N.CATPart | 83.67K |
| 41 | 0127_304_M3x30_ISO4762M3x30---18N.CATPart | 83.26K |
| 42 | 0127_305_M4x10_ISO4762M4x10---10N.CATPart | 85.03K |
| 43 | 0127_306_M4x12_ISO4762M4x12---12N.CATPart | 84.93K |
| 44 | 0127_307_M4x16_ISO4762M4x16---16N.CATPart | 84.90K |
| 45 | 0127_308_M5x10_ISO4762M5x10---10N.CATPart | 85.77K |
| 46 | 0127_309_M5x12_ISO4762M5x12---12N.CATPart | 85.51K |
| 47 | 0127_310_CB5-15.CATPart | 77.03K |
| 48 | 0127_311_M8x16_ISO4762M8x16---16N.CATPart | 85.38K |
| 49 | 0127_312_M8x80_ISO4762M8x80---28N.CATPart | 84.97K |
| 50 | 0127_313_PWF5.CATPart | 49.63K |
| 51 | 0127_314_SLW5.CATPart | 53.19K |
| 52 | 0127_315_SLW8.CATPart | 53.00K |
| 53 | 0127_316_LBNR8.CATPart | 89.41K |
| 54 | 0127_317_SLW6.CATPart | 53.01K |
| 55 | 0127_318_LBNR6.CATPart | 88.12K |
| 56 | 0127_319_M3x12_ISO4762M3x12---12N.CATPart | 83.43K |
| 57 | 0127_Work-A.CATPart | 55.04K |
| 58 | 0127_Z_ACHK6-D_1.CATPart | 85.95K |
| 59 | 0127_Z_ACHK6-D_2.CATPart | 323.66K |
| 60 | 0127_Z_AFBD19-30_1.CATPart | 70.59K |
| 61 | 0127_Z_AFBD19-30_2.CATPart | 132.00K |
| 62 | 0127_Z_AFBD19-30_3.CATPart | 81.13K |
| 63 | 0127_Z_BSHS6-80-M3-N3_1.CATPart | 114.12K |
| 64 | 0127_Z_BSHS6-80-M3-N3_2.CATPart | 208.95K |
| 65 | 0127_Z_BSHS6-80-M3-N3_3.CATPart | 48.04K |
| 66 | 0127_Z_MCOC38-18-18_1.CATPart | 78.63K |
| 67 | 0127_Z_MCOC38-18-18_2.CATPart | 116.78K |
| 68 | 0127_Z_MCOC38-18-18_3.CATPart | 96.18K |
| 69 | 0127_Z_MCOC38-18-18_4.CATPart | 105.00K |
| 70 | 0127_Z_MCOC38-18-18_5.CATPart | 99.48K |
| 71 | 0127_Z_MSCCN12-10_1.CATPart | 381.46K |
| 72 | 0127_Z_MSCCN12-10_2.CATPart | 65.35K |
| 73 | 0127_Z_MSCCN12-10_3.CATPart | 65.56K |
| 74 | 0127_Z_MSCCN12-10_4.CATPart | 65.36K |
| 75 | 0127_Z_MSCCN12-10_5.CATPart | 65.56K |
| 76 | 0127_Z_MSCCN12-10_6.CATPart | 72.61K |
| 77 |  No000127_ASSY.CATProduct | 126.13K |
| 78 |  No000127_ASSY.STEP | 6.97M |
