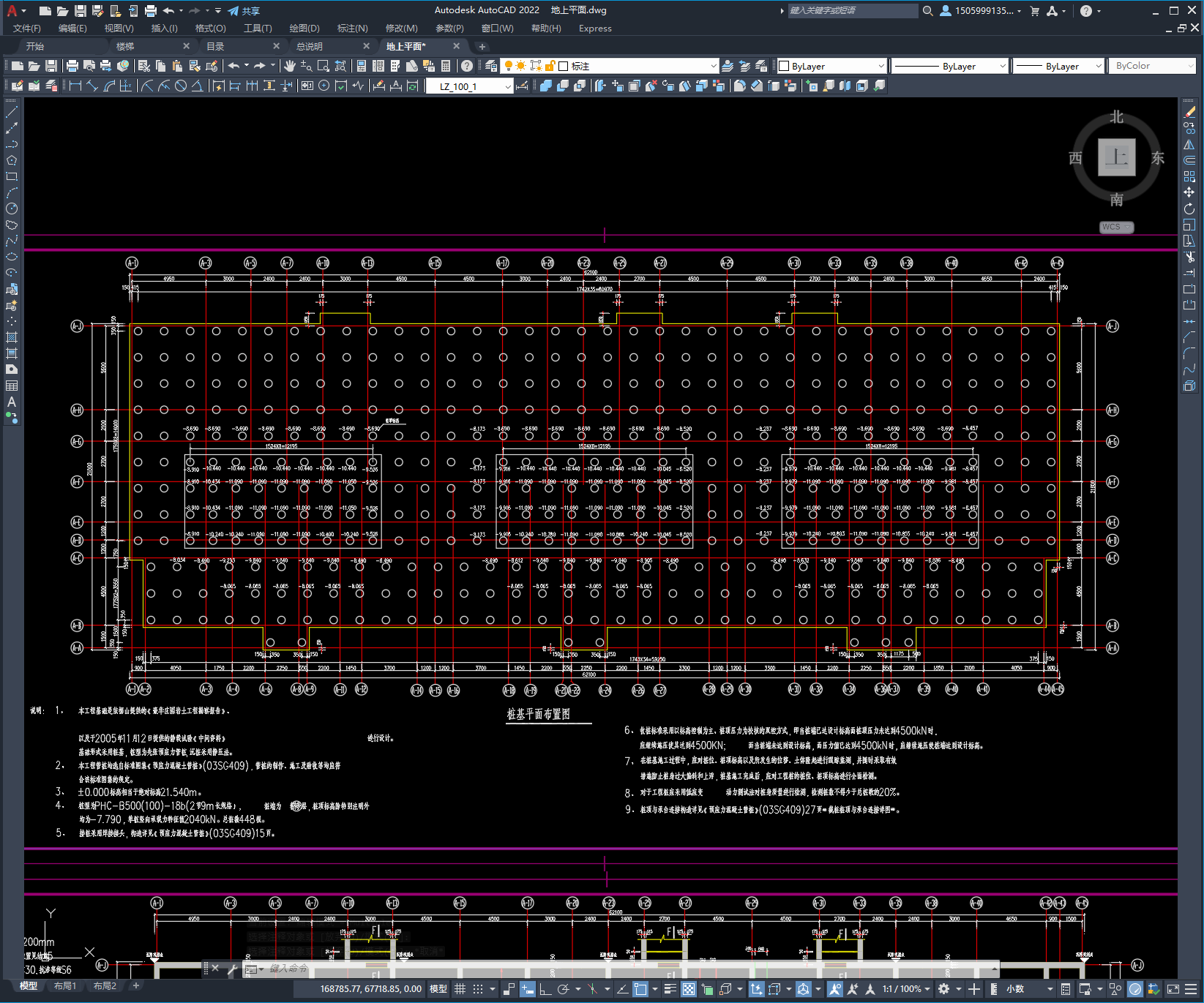

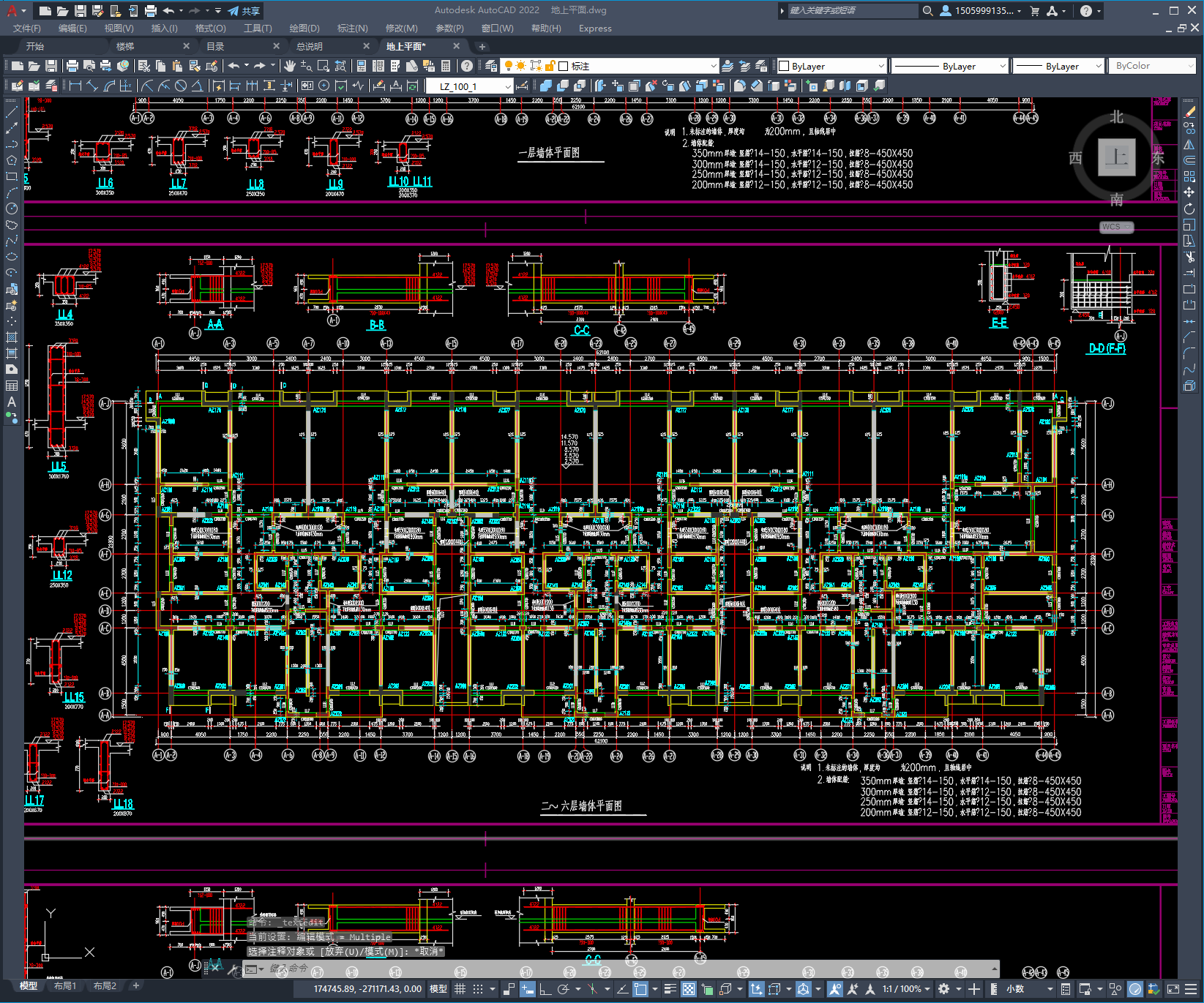

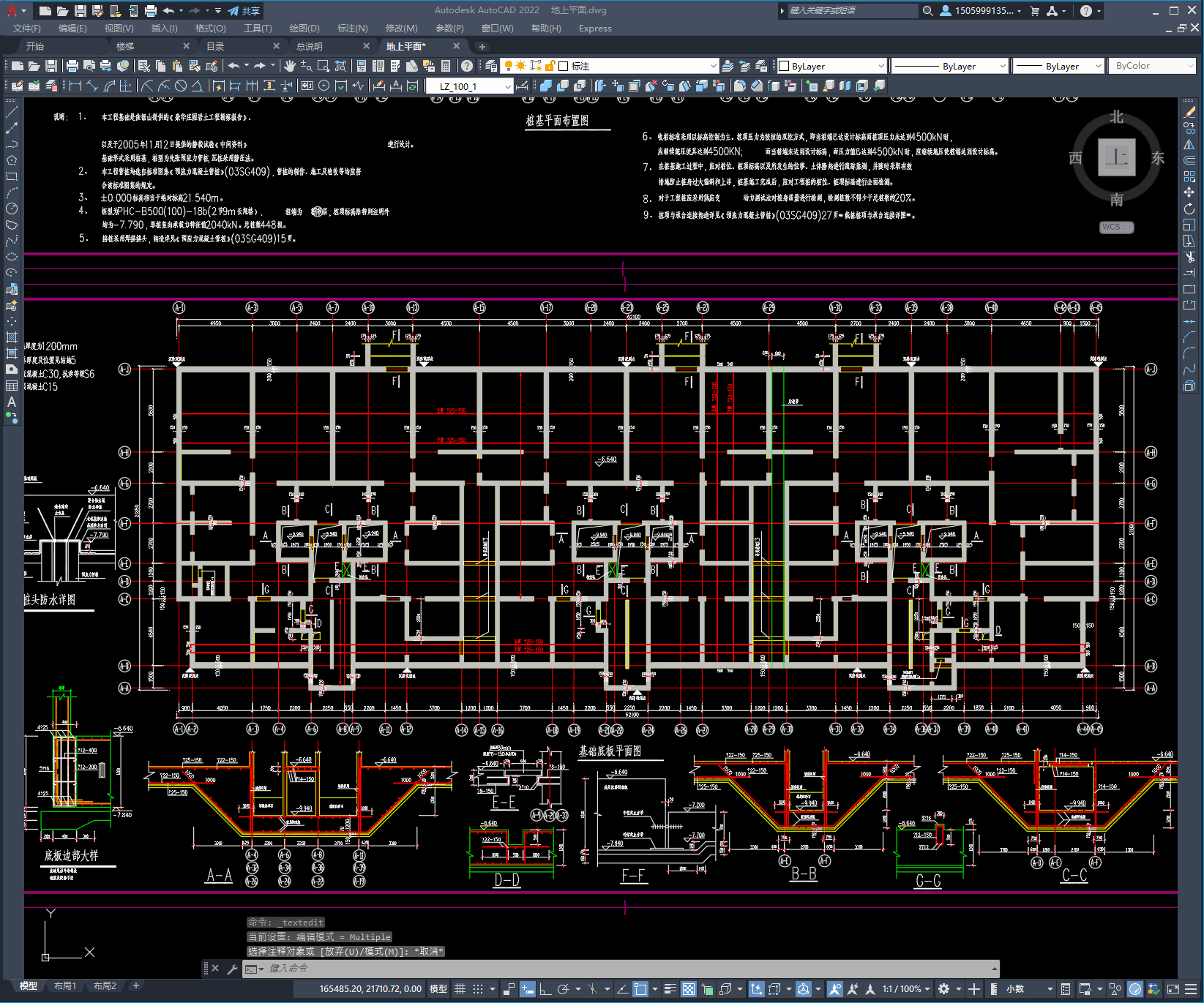

本次设计为：某地下两层地上33层剪力墙住宅结构设计图 图纸包括： 结构设计总说明、桩基平面布置图、基础底板平面及详图、墙体平面图、模板及配筋平面图、暗柱详图、门框墙详图、自行车坡道详图、墙体平面图、电梯机房、水箱间平面及详图、楼梯详图共29张图纸。
三十三层剪力墙结构住宅楼结构施工图
图纸描述

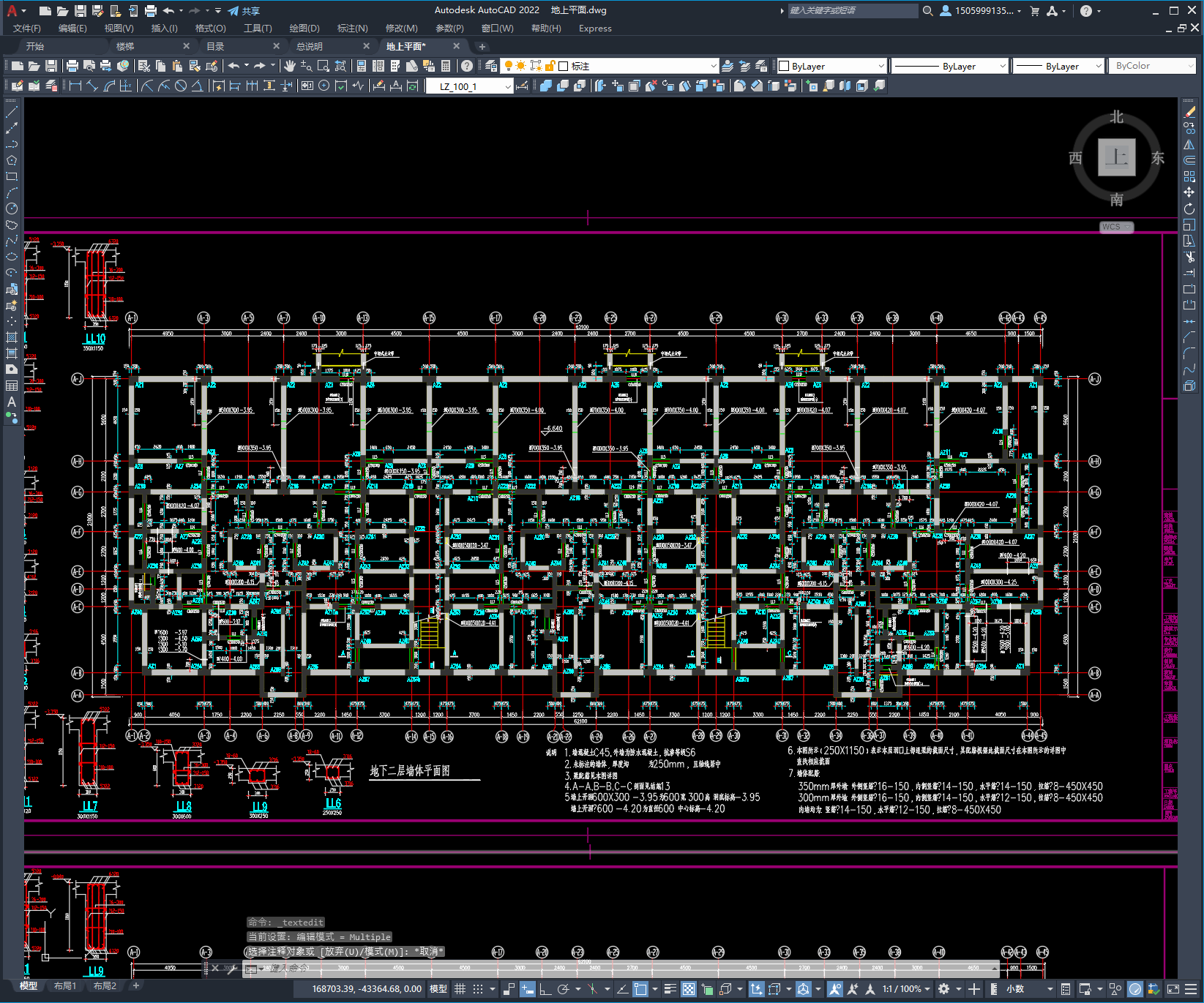

本次设计为：某地下两层地上33层剪力墙住宅结构设计图 图纸包括： 结构设计总说明、桩基平面布置图、基础底板平面及详图、墙体平面图、模板及配筋平面图、暗柱详图、门框墙详图、自行车坡道详图、墙体平面图、电梯机房、水箱间平面及详图、楼梯详图共29张图纸。
下载需要70金币
立即下载 收藏
图纸信息
作者
机修
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  地上平面.dwg | 13.75M |
| 2 | 总说明.dwg | 701.91K |

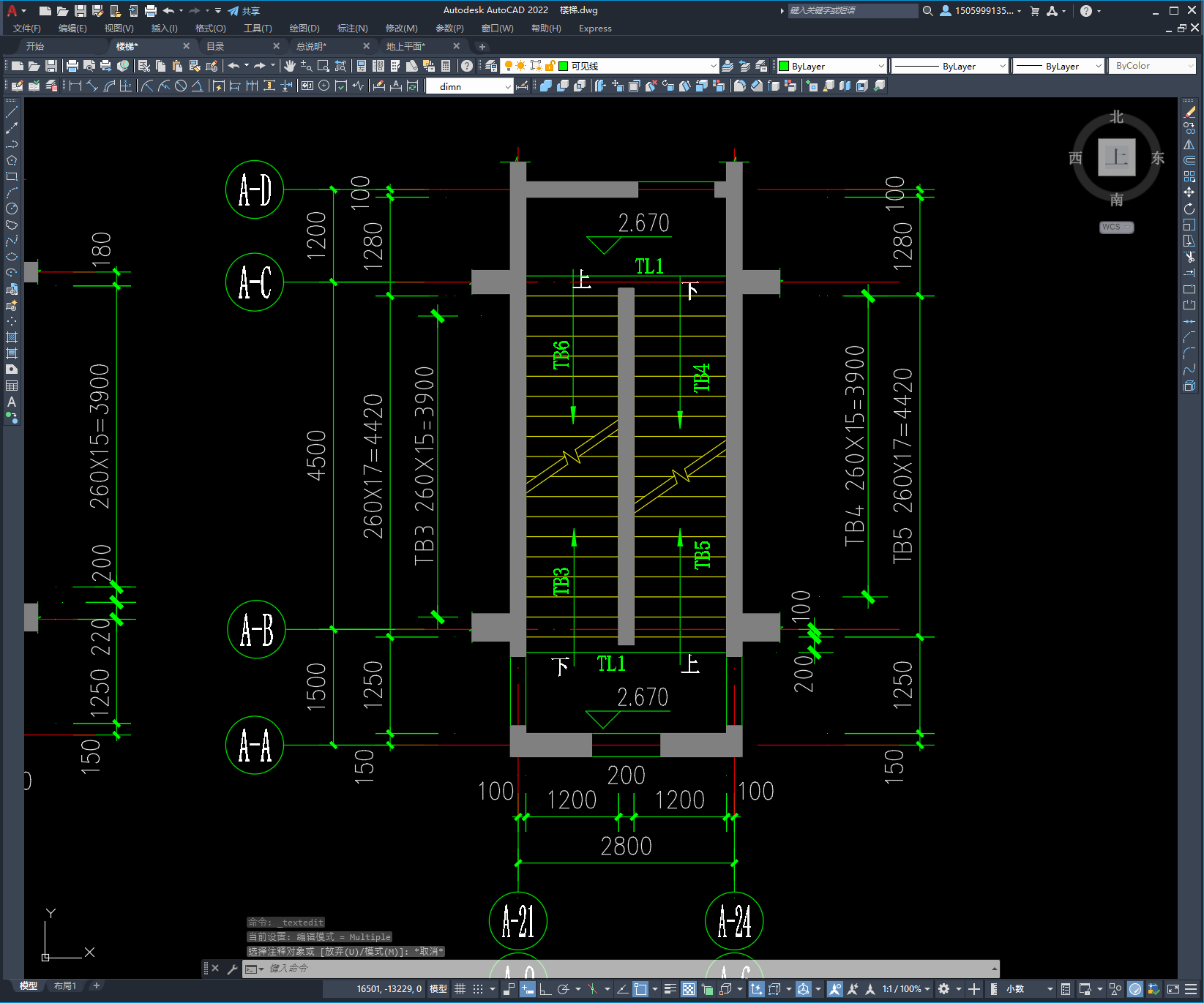

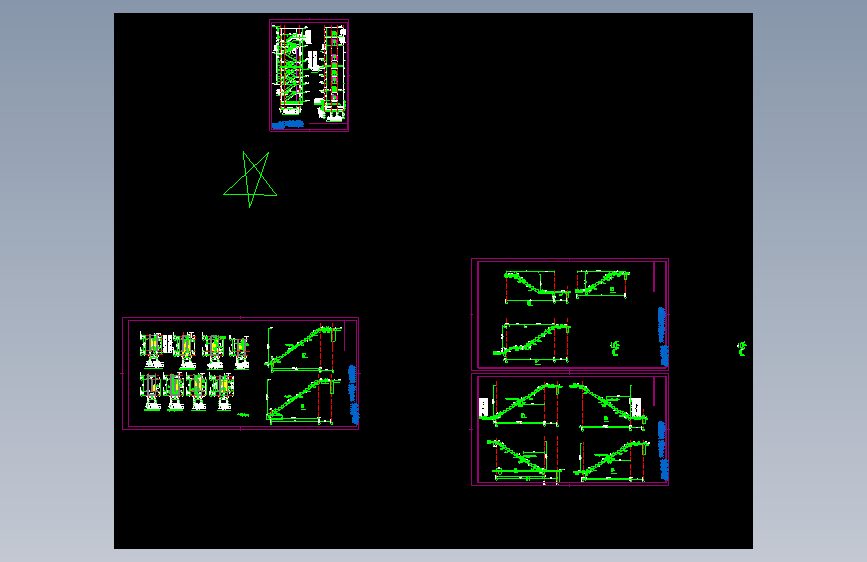

| 3 | 楼梯.dwg | 705.41K |

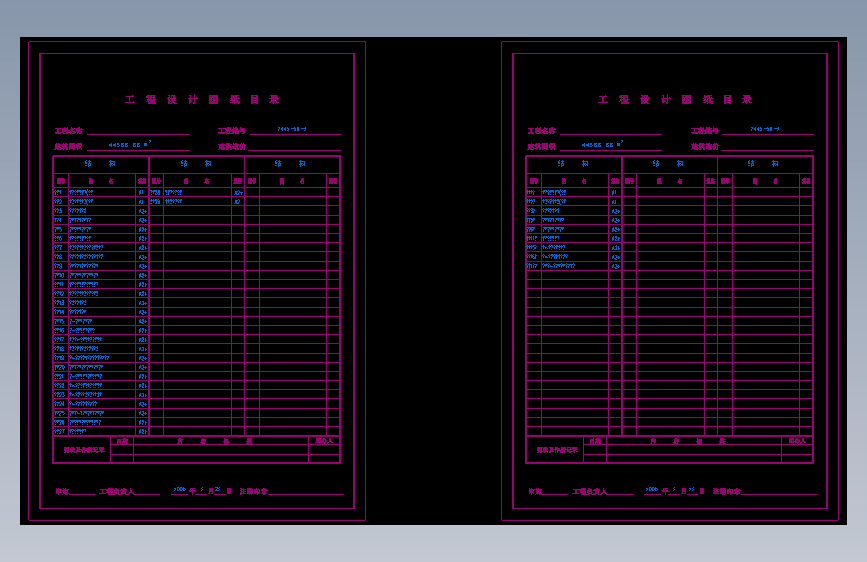

| 4 | 目录.dwg | 125.07K |
