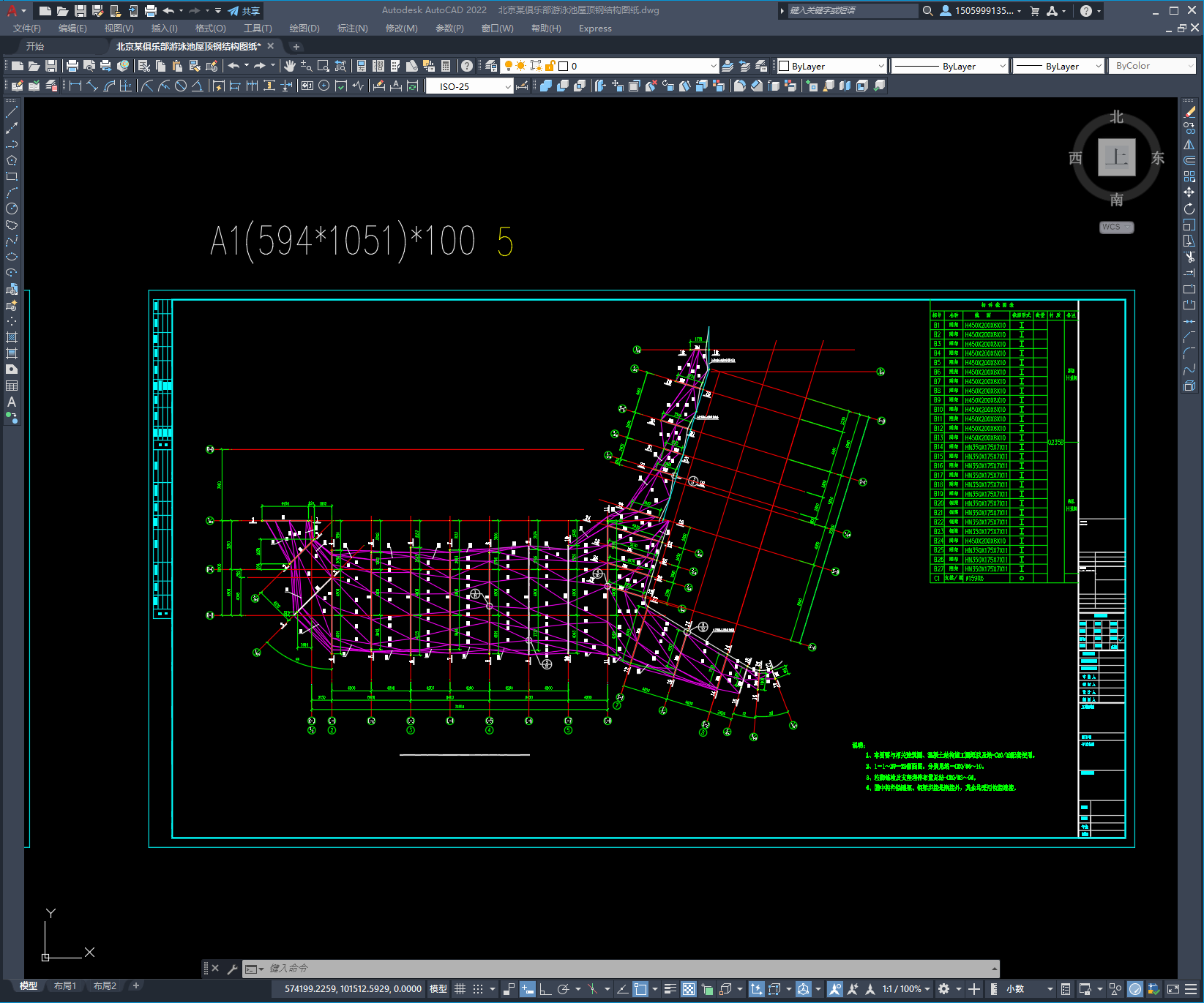

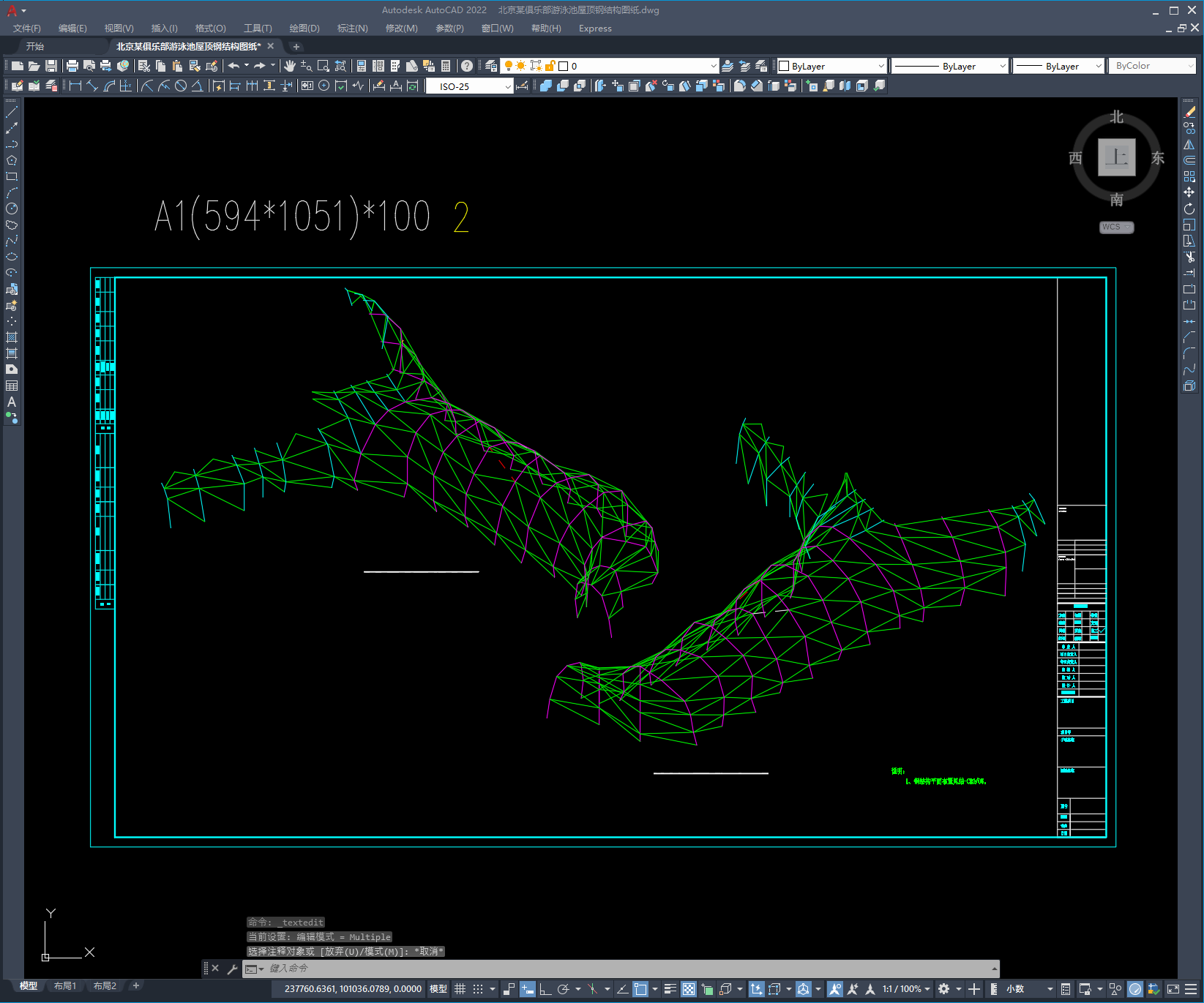

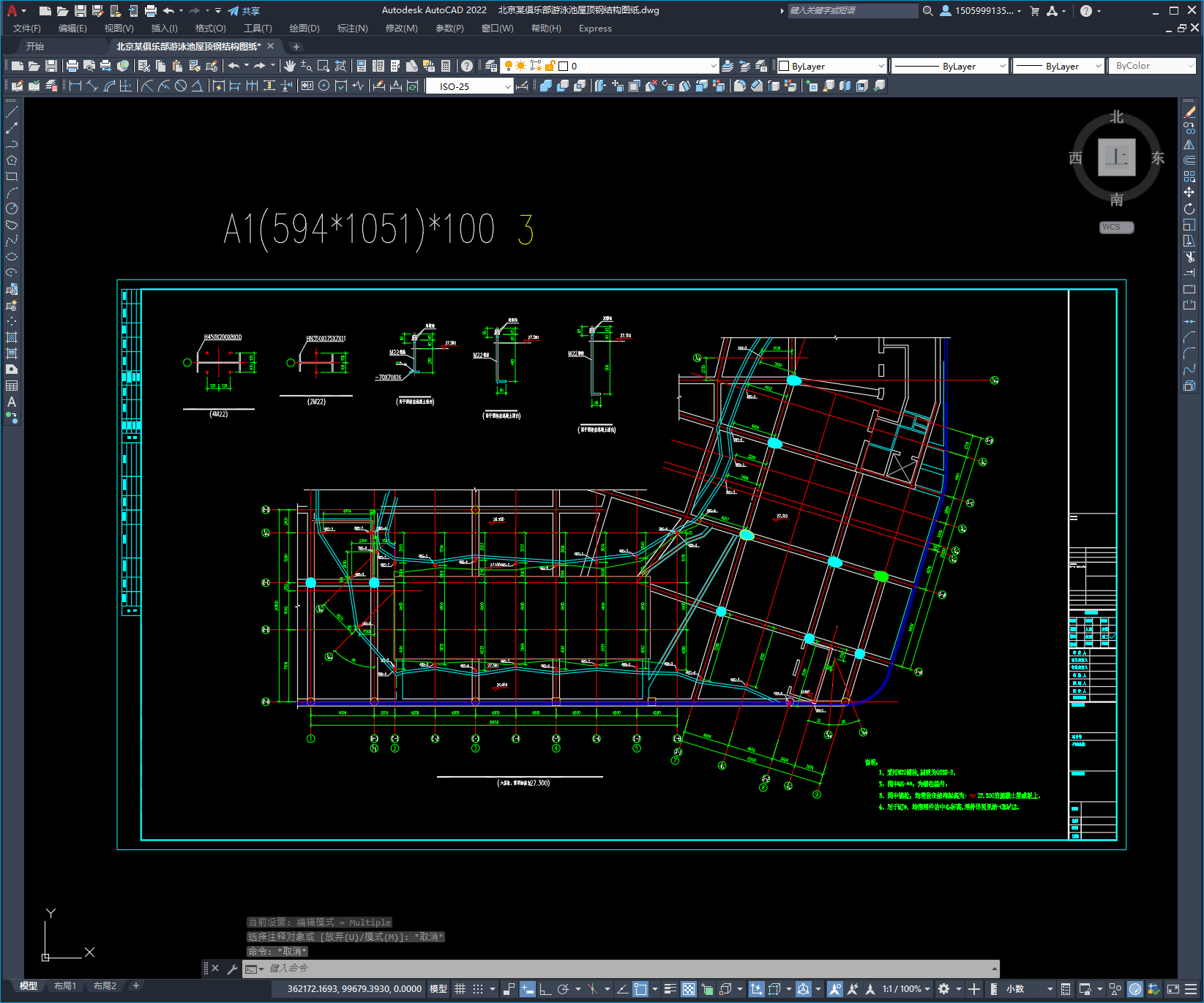

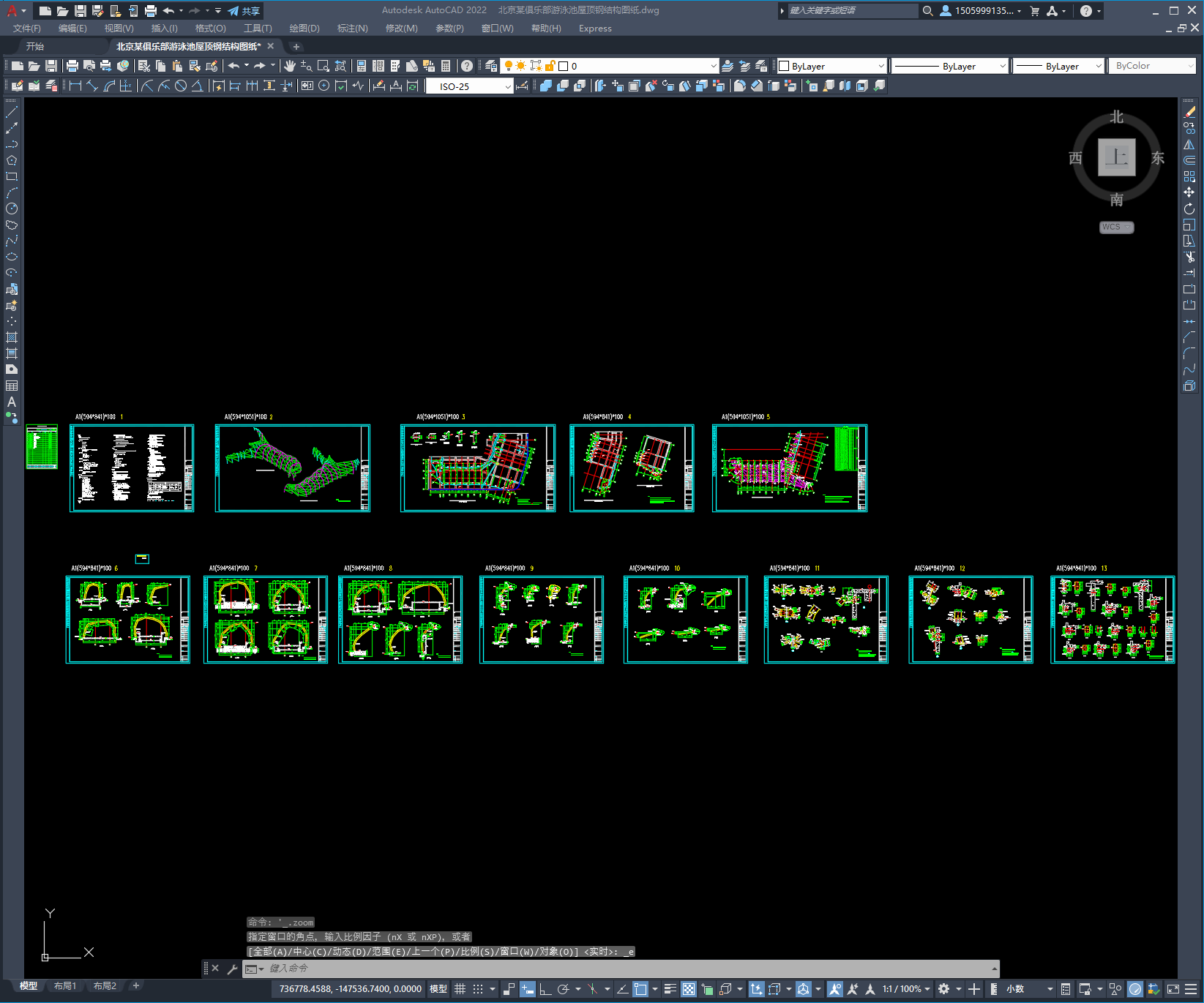

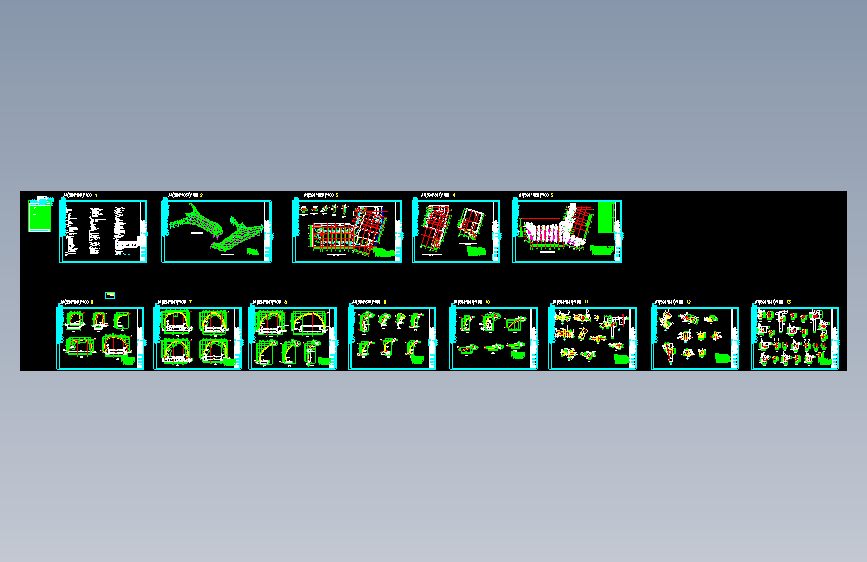

本次设计为某俱乐部游泳池屋顶钢结构图纸 结构由多组南北向的折线形门式刚架和东西向的斜撑组成。 基本风压 0.45kN/㎡（50年一遇）； 基本雪压 0.40kN/㎡（50年一遇）； 屋面活荷载：0.50kN/㎡； 玻璃天窗及龙骨系统：1.0kN/㎡； 抗震设防烈度：8度，设计基本地震加速度值为0.20g，设计地震分组为第一组。 结构分析采用北京迈达斯技术有限公司软件。 图纸包括：钢结构设计总说明、钢结构轴侧图、钢结构六层顶板锚栓平面布置图、钢结构七 八层锚栓及支座埋件平面布置图、钢结构平面布置图及构件截面表、钢结构剖面图、钢结构节点图、埋件详图共13张图纸。
某俱乐部游泳池屋顶钢结构图纸
图纸描述
本次设计为某俱乐部游泳池屋顶钢结构图纸 结构由多组南北向的折线形门式刚架和东西向的斜撑组成。 基本风压 0.45kN/㎡（50年一遇）； 基本雪压 0.40kN/㎡（50年一遇）； 屋面活荷载：0.50kN/㎡； 玻璃天窗及龙骨系统：1.0kN/㎡； 抗震设防烈度：8度，设计基本地震加速度值为0.20g，设计地震分组为第一组。 结构分析采用北京迈达斯技术有限公司软件。 图纸包括：钢结构设计总说明、钢结构轴侧图、钢结构六层顶板锚栓平面布置图、钢结构七 八层锚栓及支座埋件平面布置图、钢结构平面布置图及构件截面表、钢结构剖面图、钢结构节点图、埋件详图共13张图纸。
下载需要70金币
立即下载 收藏
图纸信息
作者
光辉
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  北京某俱乐部游泳池屋顶钢结构图纸.dwg | 1.74M |
