六面体消解仪
图纸描述

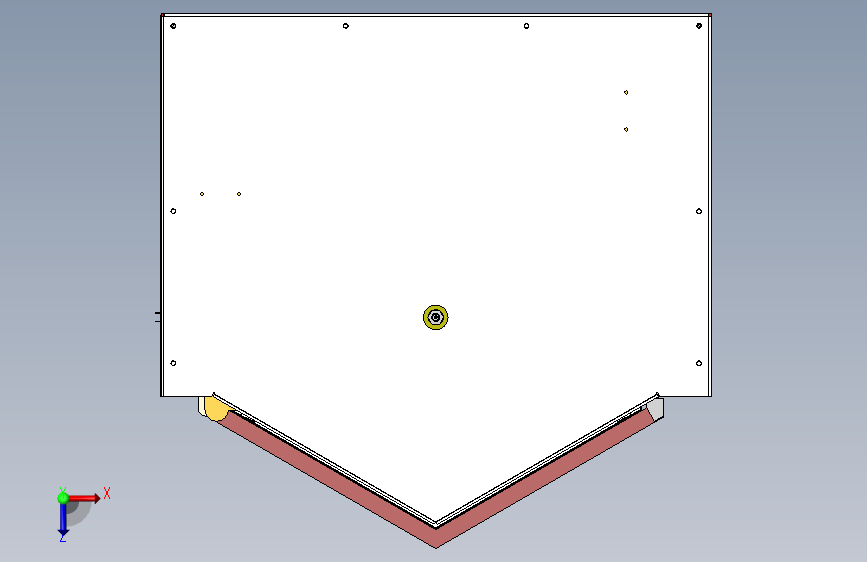

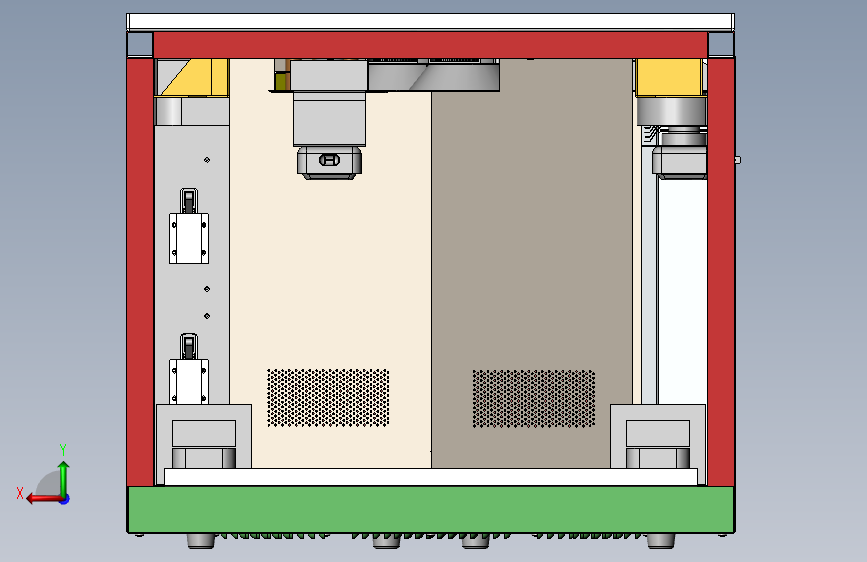

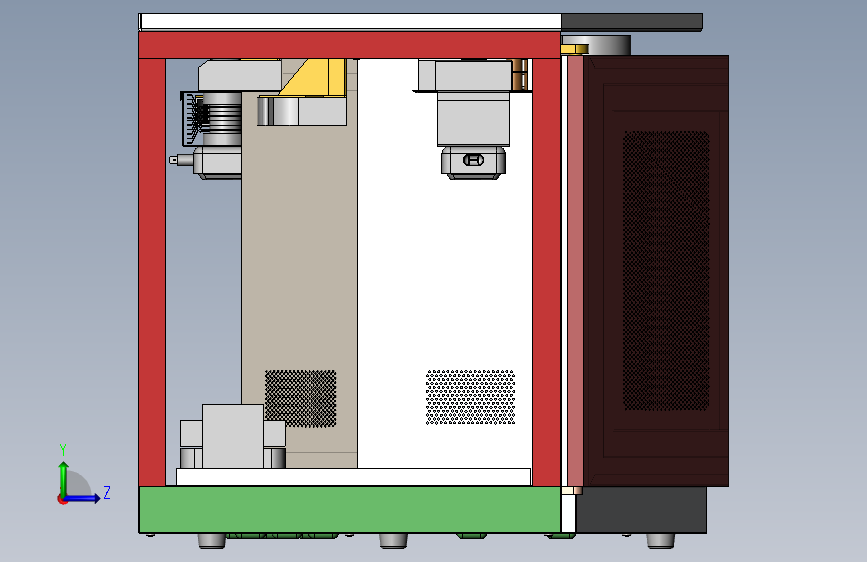

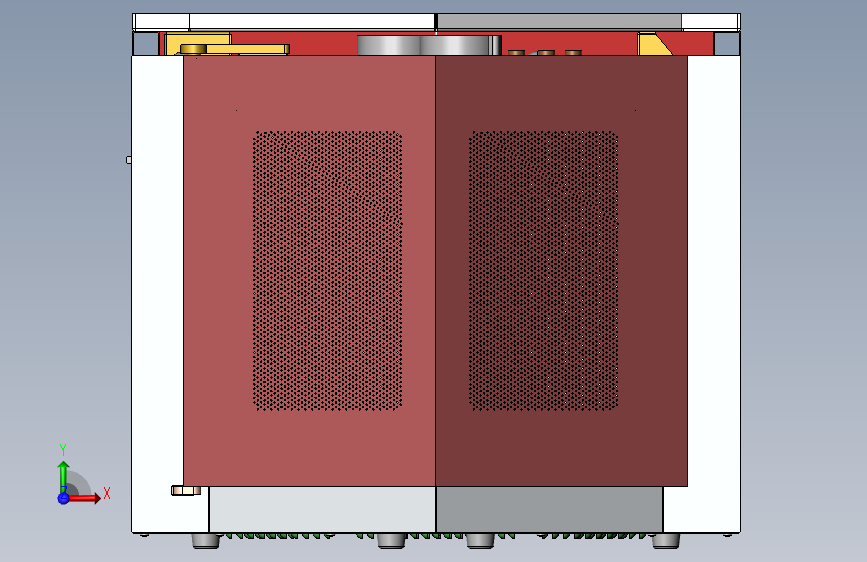

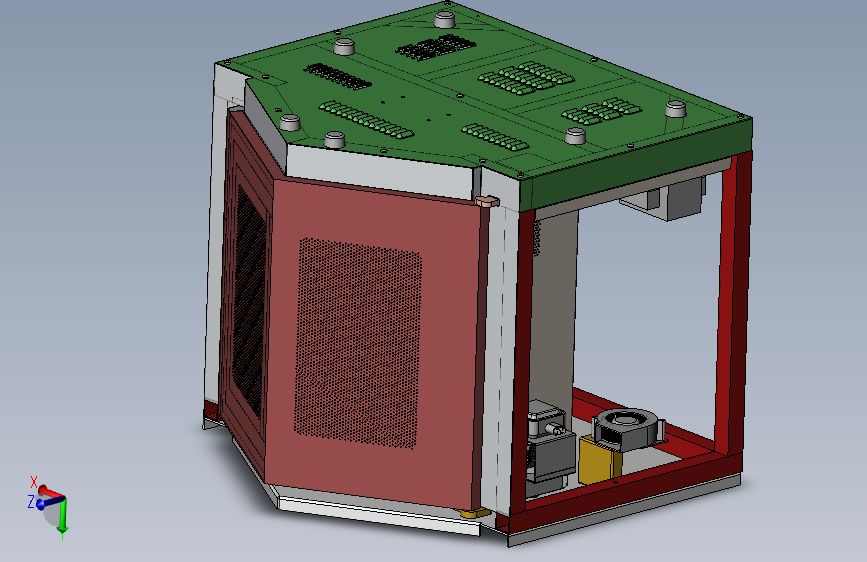

六面体消解仪图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小30.34M，共计67个文件，包含3D图纸，图纸主格式为sldasm,sldprt，使用SOLIDWORKS 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要100金币
立即下载 收藏
图纸信息
作者
狼
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00-六面体消解仪腔体总装图.SLDASM | 6.05M |
| 2 | 00-波导体-A组装.SLDASM | 128.61K |
| 3 | 00-波导体-B组装.SLDASM | 158.36K |
| 4 |  00-电机.SLDPRT | 344.00K |
| 5 | 00-腔体焊接组装.SLDASM | 1.32M |
| 6 | 00-门-焊接组装.SLDASM | 3.09M |
| 7 | 40角钢.SLDPRT | 98.76K |
| 8 | GB-M3X10沉头螺钉.SLDPRT | 72.00K |
| 9 | GB_M3_六角螺母.SLDPRT | 115.00K |
| 10 | 上门轴.SLDPRT | 57.67K |
| 11 | 上门轴固定支架.SLDPRT | 107.15K |
| 12 | 下门轴.SLDPRT | 87.82K |
| 13 | 下门轴固定支架.SLDPRT | 141.81K |
| 14 | 传感器.SLDPRT | 140.50K |
| 15 | 传感器支架_上.SLDPRT | 123.56K |
| 16 | 传感器支架_下.SLDPRT | 142.86K |
| 17 | 十字槽盘头螺钉_M5-10.SLDPRT | 77.41K |
| 18 | 卡扣支撑板.SLDPRT | 150.16K |
| 19 | 底板.SLDPRT | 2.12M |
| 20 | 底板支撑筋-1.SLDPRT | 174.97K |
| 21 | 底板支撑筋-2.SLDPRT | 155.78K |
| 22 | 底板支撑筋-4.SLDPRT | 181.65K |
| 23 | 底板支撑筋_斜筋.SLDPRT | 176.70K |
| 24 | 底部垫脚.SLDPRT | 65.43K |
| 25 | 底部支撑筋-3.SLDPRT | 160.10K |
| 26 | 底部支撑筋-5.SLDPRT | 131.12K |
| 27 | 挡板2.SLDPRT | 123.88K |
| 28 | 方形变压器.SLDPRT | 70.11K |
| 29 | 波导体-A-上壳体.SLDPRT | 366.33K |
| 30 | 波导体-A-下壳体.SLDPRT | 188.12K |
| 31 | 波导体-B-上壳体.SLDPRT | 329.33K |
| 32 | 波导体-B-下壳体.SLDPRT | 217.33K |
| 33 | 测数量传感器.SLDPRT | 44.81K |
| 34 | 测温传感器.SLDPRT | 43.93K |
| 35 | 电动卡扣开关.SLDPRT | 87.59K |
| 36 | 电机支架.SLDPRT | 399.50K |
| 37 | 电机组装.SLDASM | 109.74K |
| 38 | 电机转头.SLDPRT | 80.79K |
| 39 | 磁控管.SLDPRT | 474.59K |
| 40 | 磁控管垫板.SLDPRT | 71.78K |
| 41 | 磁控管盖.SLDPRT | 67.79K |
| 42 | 磁控管组装.SLDASM | 190.51K |
| 43 | 腔体-上板.SLDPRT | 1.30M |
| 44 | 腔体-中间板.SLDPRT | 1.88M |
| 45 | 腔体-底部支撑板.SLDPRT | 154.21K |
| 46 | 腔体-门衬板.SLDPRT | 404.50K |
| 47 | 腔体上骨架组装.SLDASM | 62.14K |
| 48 | 腔体下板.SLDPRT | 225.43K |
| 49 | 腔体下骨架组装.SLDASM | 104.63K |
| 50 | 连轴器.SLDPRT | 534.98K |
| 51 | 铝板上板.SLDPRT | 197.86K |
| 52 | 门内框.SLDPRT | 247.87K |
| 53 | 门前脸.SLDPRT | 5.96M |
| 54 | 门卡扣.SLDPRT | 66.06K |
| 55 | 门垂直扼流条-1.SLDPRT | 139.10K |
| 56 | 门垂直扼流条-2.SLDPRT | 126.55K |
| 57 | 门水平扼流条A-1.SLDPRT | 96.46K |
| 58 | 门水平扼流条A-2.SLDPRT | 99.56K |
| 59 | 门水平扼流条B-1.SLDPRT | 98.35K |
| 60 | 门水平扼流条B-2.SLDPRT | 102.90K |
| 61 | 门轴固定块.SLDPRT | 100.72K |
| 62 | 风扇.SLDPRT | 531.56K |
| 63 | 风扇支架.SLDPRT | 117.28K |
| 64 | 风扇支架2.SLDPRT | 602.50K |
| 65 | 骨架_上_1.SLDPRT | 81.02K |
| 66 | 骨架_上_2.SLDPRT | 112.39K |
| 67 | 骨架_上_3.SLDPRT | 95.33K |
