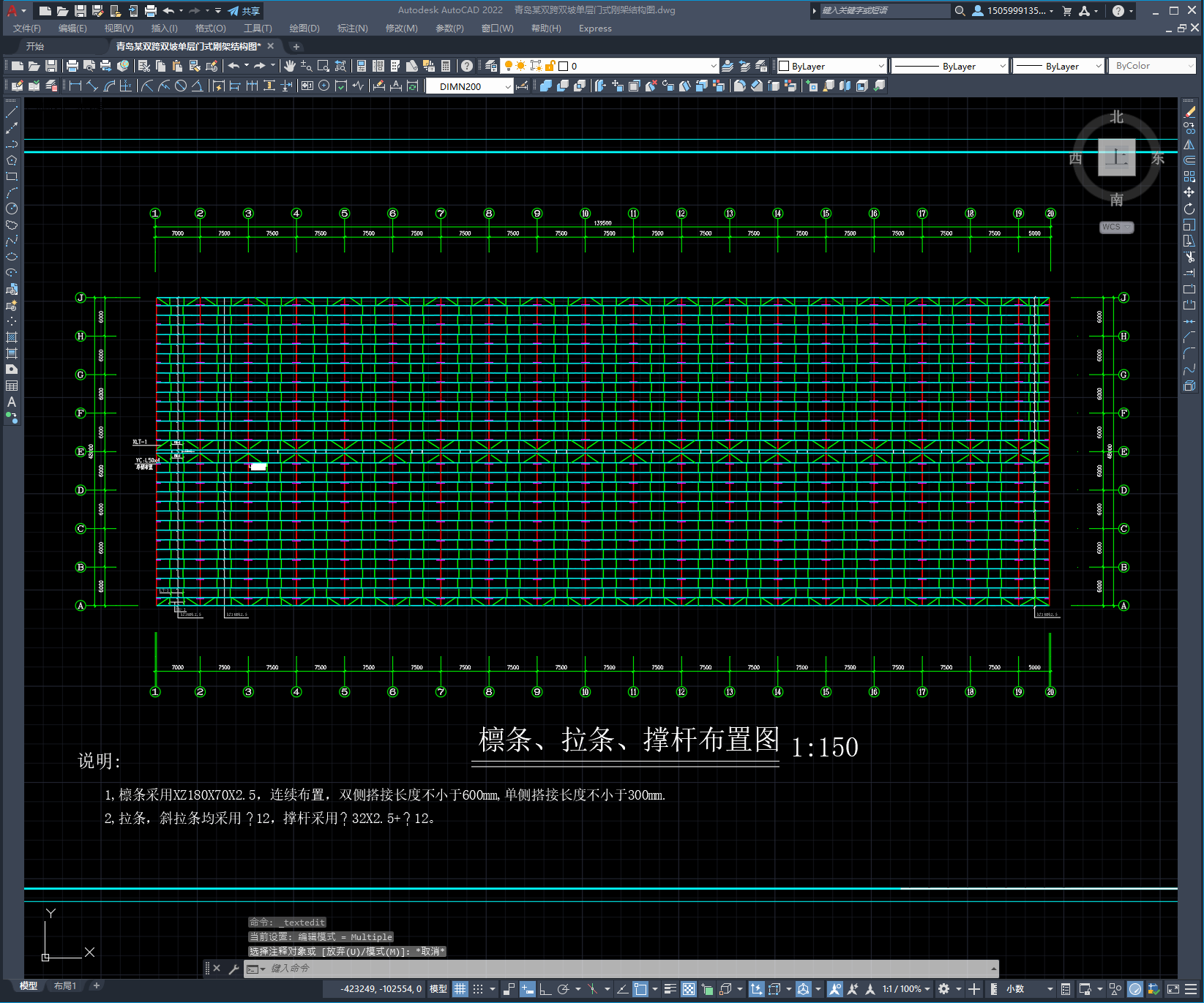

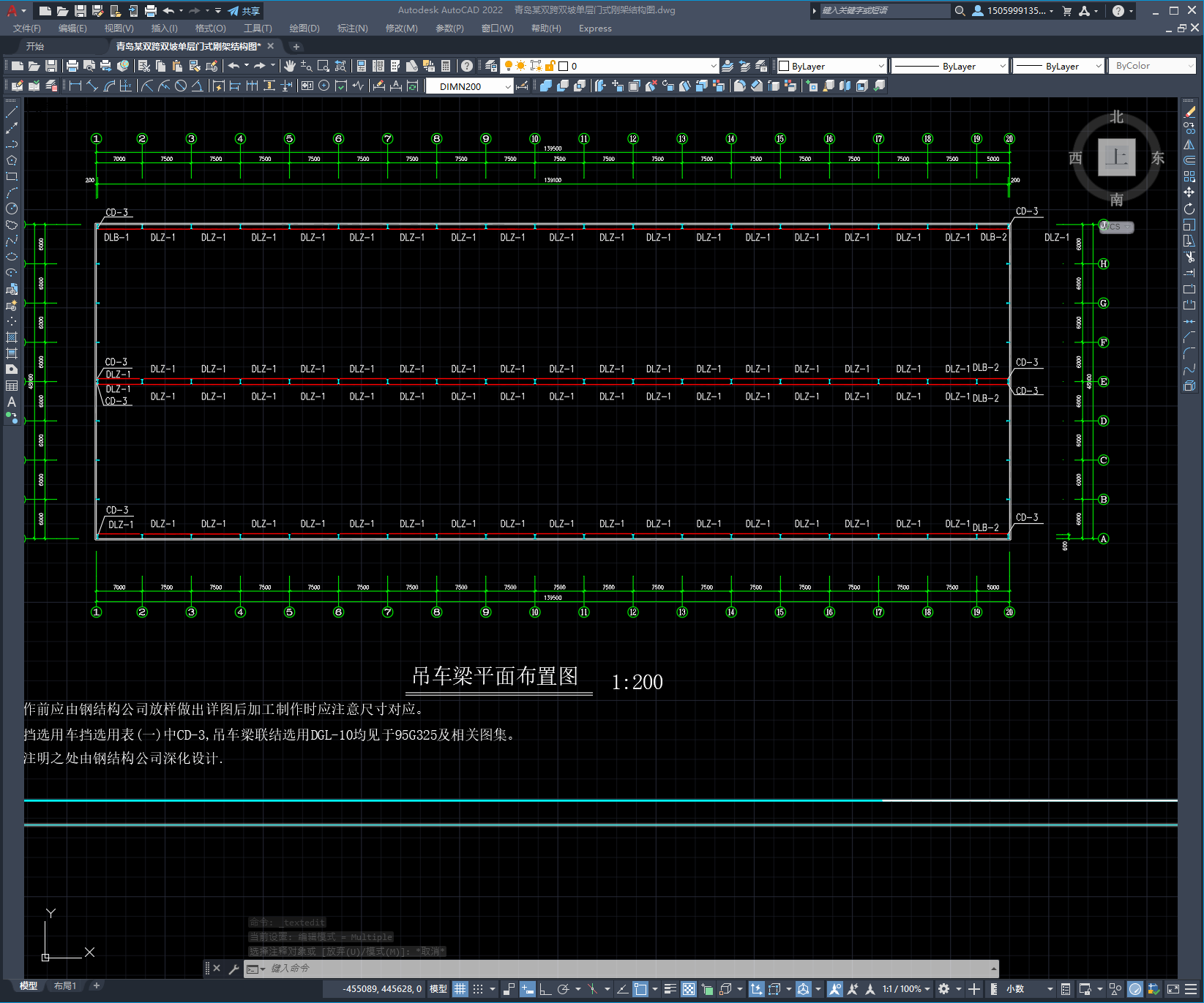

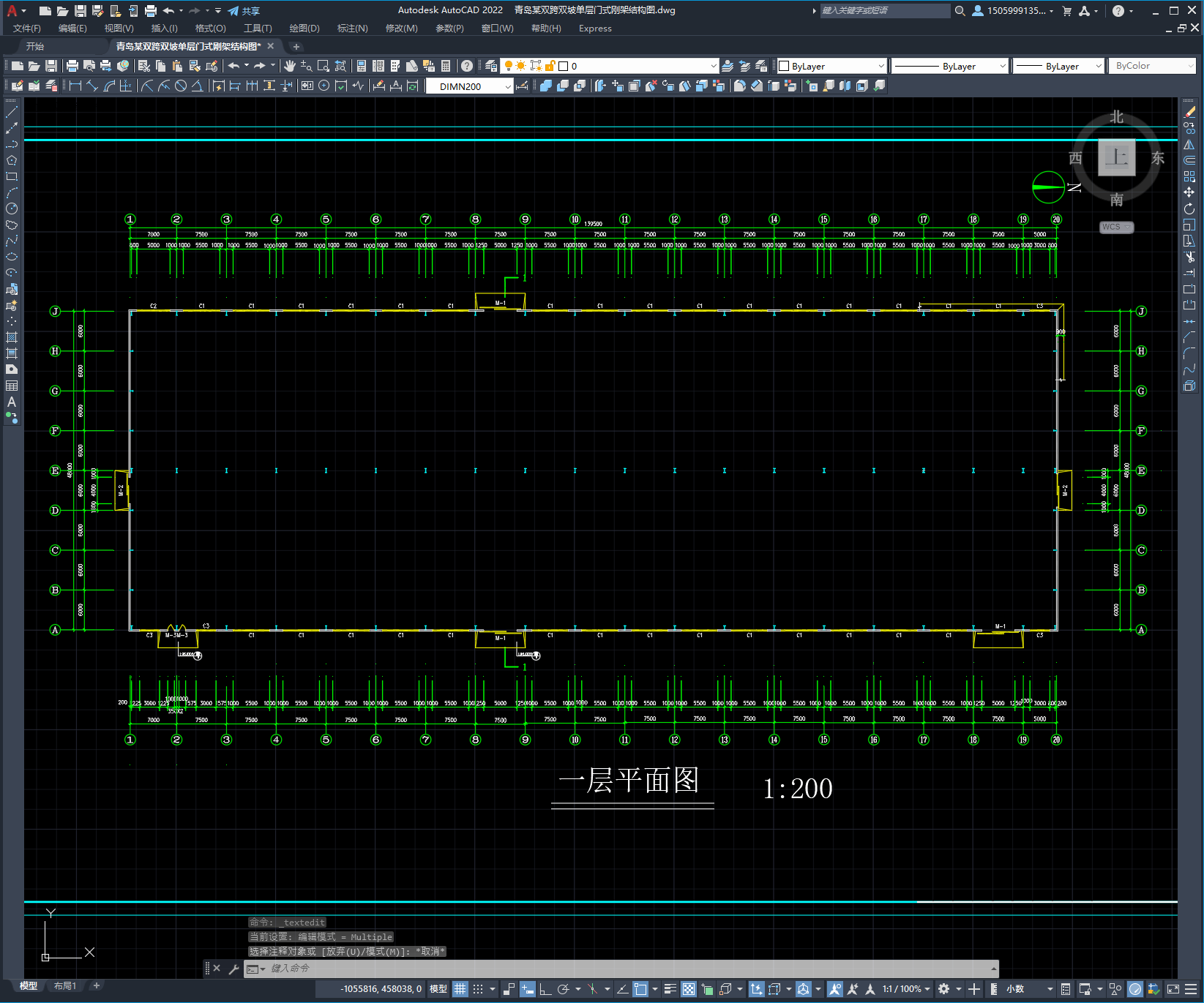

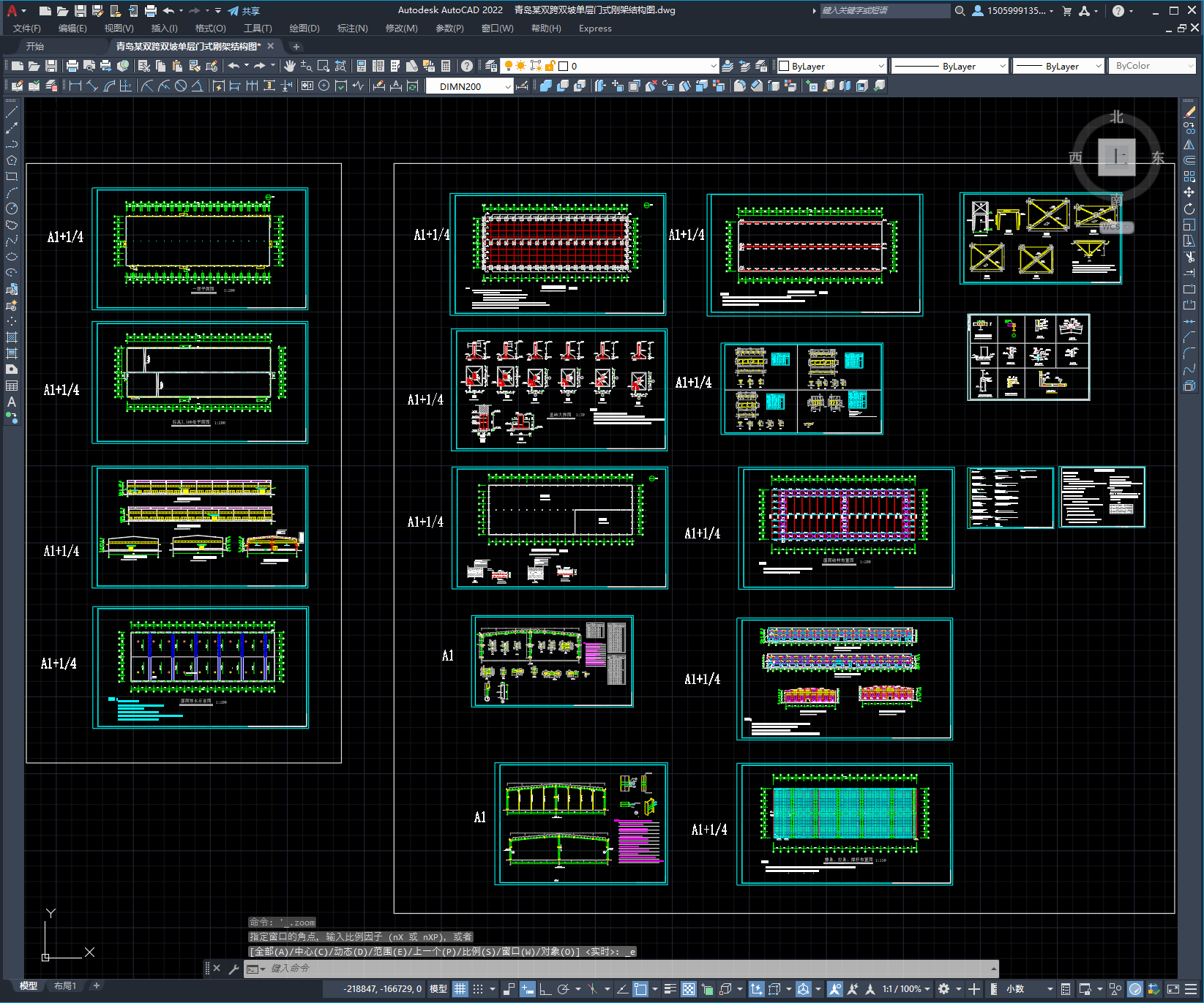

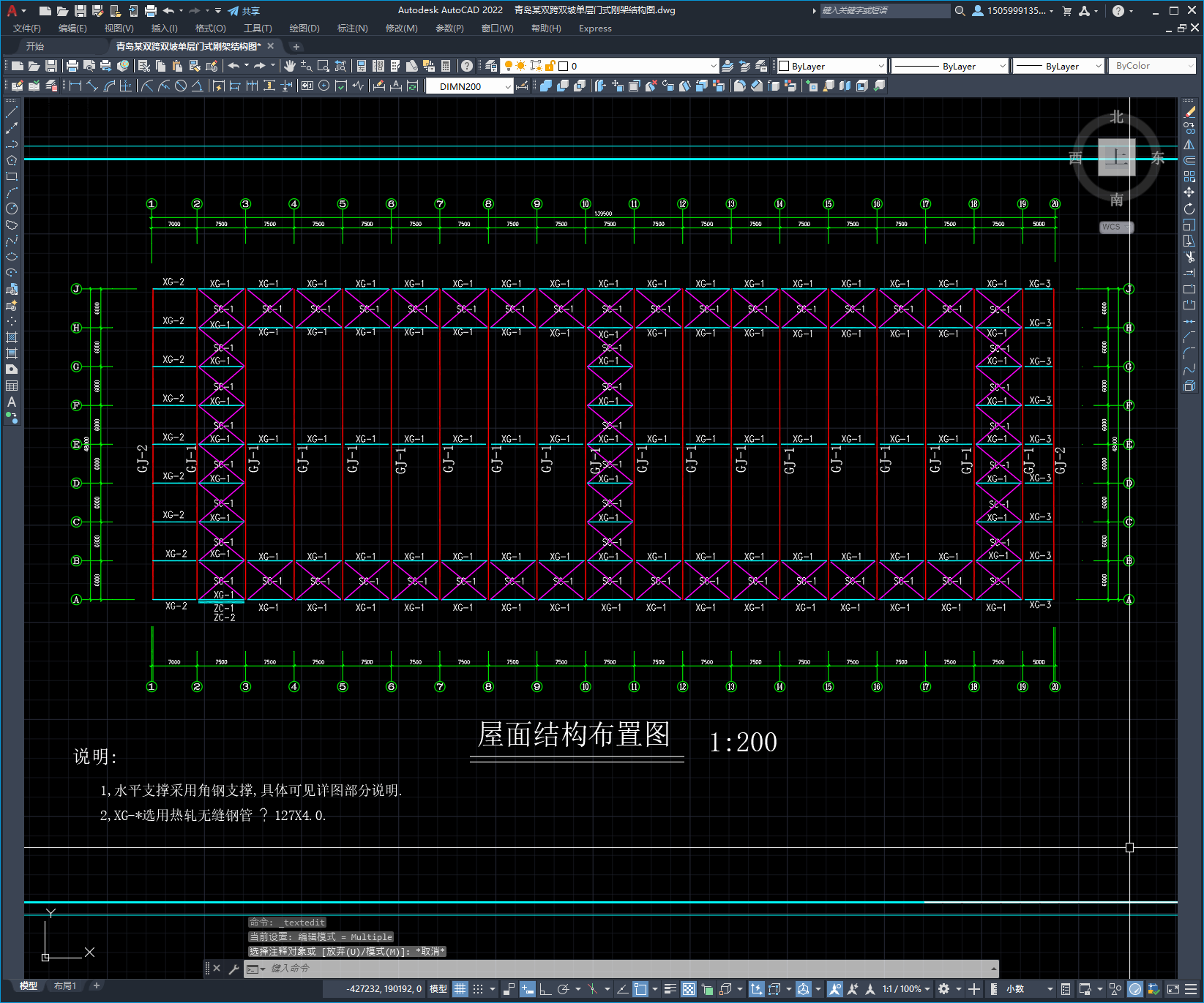

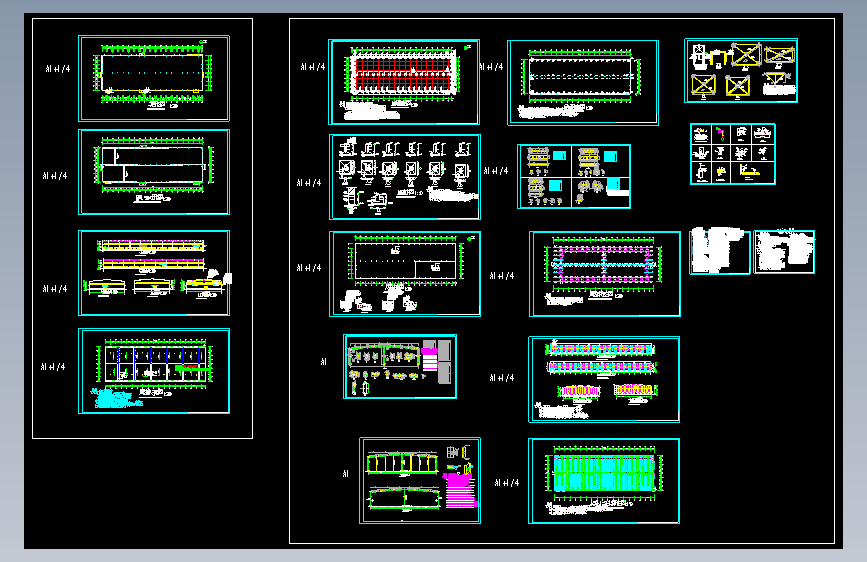

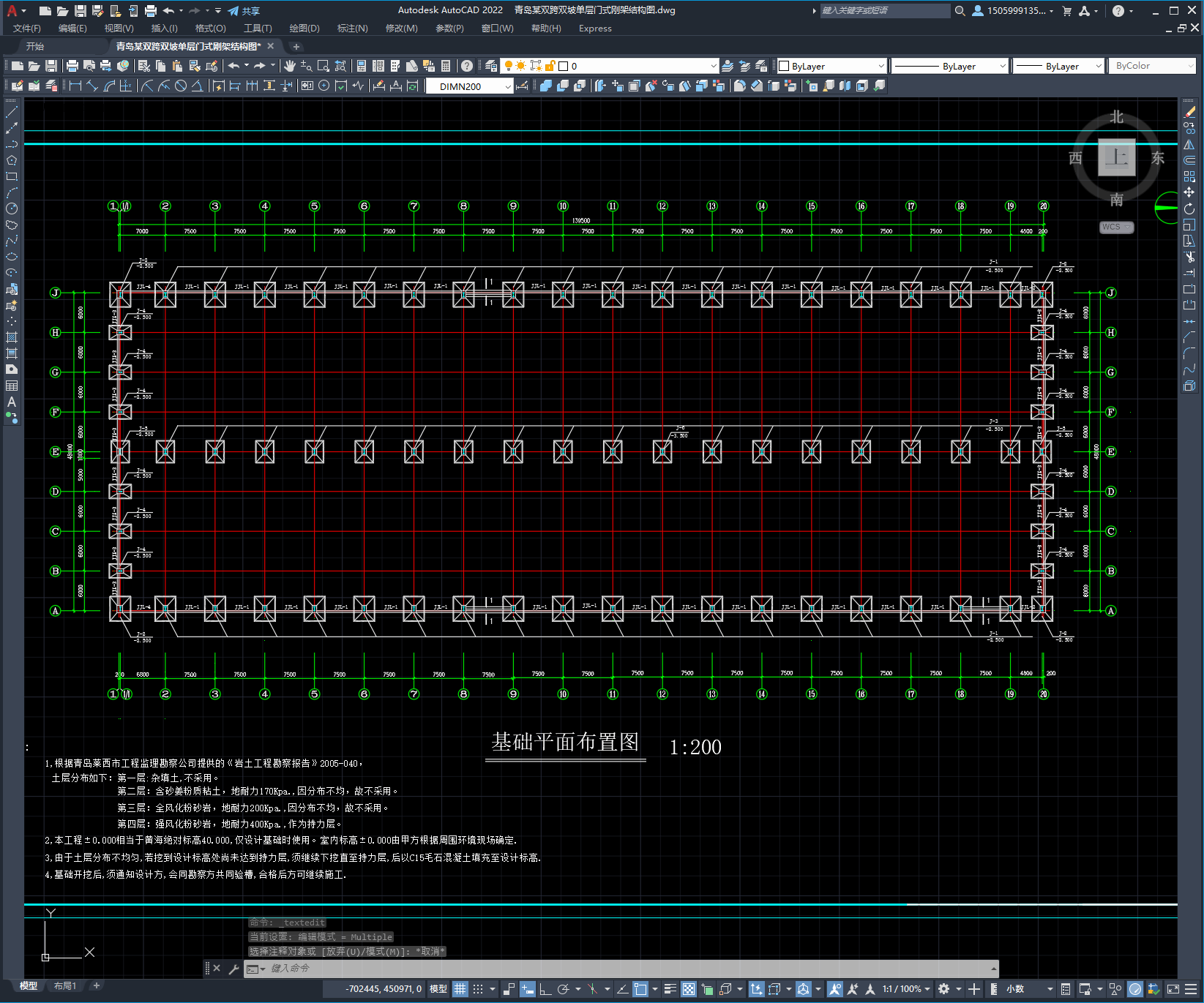

本次设计为：某双跨双坡单层门式刚架结构图 本工程为单层钢结构门式刚架厂房，双跨双坡48米,柱距为7.5m。内设额定起重量为20吨、工作级别为A5的吊车共两台。布置为一跨一台.屋面采用XZ型连续檩条 ，墙面采用 C型简支檩条，基础采用独立基础。 基本风压：0.60KN/㎡ 抗震设防烈度：6度 图纸包括： 建筑设计说明、平面图、立面图、剖面图、屋面排水示意图、结构设计总说明、基础平面布置图、基础大样图、厂房地面结构图、刚架图、吊车梁平面布置图、屋面结构布置图、檩条布置图、檩条、拉条、撑杆布置图、节点详图共18张图纸。
某双跨双坡单层门式刚架结构图
图纸描述
本次设计为：某双跨双坡单层门式刚架结构图 本工程为单层钢结构门式刚架厂房，双跨双坡48米,柱距为7.5m。内设额定起重量为20吨、工作级别为A5的吊车共两台。布置为一跨一台.屋面采用XZ型连续檩条 ，墙面采用 C型简支檩条，基础采用独立基础。 基本风压：0.60KN/㎡ 抗震设防烈度：6度 图纸包括： 建筑设计说明、平面图、立面图、剖面图、屋面排水示意图、结构设计总说明、基础平面布置图、基础大样图、厂房地面结构图、刚架图、吊车梁平面布置图、屋面结构布置图、檩条布置图、檩条、拉条、撑杆布置图、节点详图共18张图纸。
下载需要100金币
立即下载 收藏
图纸信息
作者
邓工
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  青岛某双跨双坡单层门式刚架结构图.dwg | 3.03M |
