图纸描述

变电站设计布置图纸图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小4.08M,图纸格式为dwg,图纸软件为AutoCAD 2000,可供设计参考。

下载需要70金币

立即下载收藏

图纸信息

图纸ID ：423285

文件大小：4.08M

所需金币：70

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：dwg

软件版本：AutoCAD 2000

作者

彭工ppp

已分享: 份作品

作者头像

关注

咨询

文件列表

#	文件名称	大小
1	hzf.shx	1.08M
2	hztxt.shx	1.12M

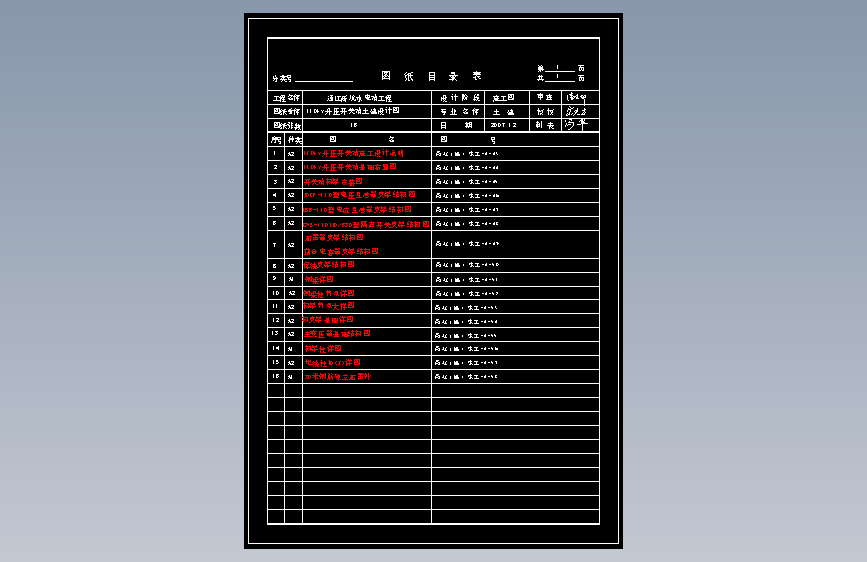

3	K-00升压站图纸（土建部分）目录表.dwg	190.82K
4	K-01110KV升压开关站施工设计说明.dwg	81.54K
5	K-02110KV升压开关站基础布置图.dwg	127.46K
6	K-03开关站构架安装图.dwg	75.13K
7	K-04JDCF-110电压互感器支架结构图.dwg	76.86K
8	K-05LB6-110电流互感器支架结构图.dwg	70.13K
9	K-06隔离开关支架结构图.dwg	83.14K
10	K-07避雷器、耦合电容器支架结构图.dwg	69.00K
11	K-08母线支架结构图.dwg	68.01K
12	K-09钢梁详图.dwg	109.68K
13	K-10钢梁柱节点详图.dwg	134.42K
14	K-11构架节点大样图.dwg	111.69K
15	K-12构支架基础祥图.dwg	139.38K
16	K-13主变压器基础结构图.dwg	106.90K
17	K-14构架柱详图.dwg	100.51K
18	K-15地线柱（DXZ）详图.dwg	95.28K
19	K-1630M钢筋独立避雷针安装祥图.dwg	109.50K
20	K-17电气图纸目录及设备材料表.dwg	240.66K
21	K-18110KV升压开关站一次系统图.dwg	166.83K

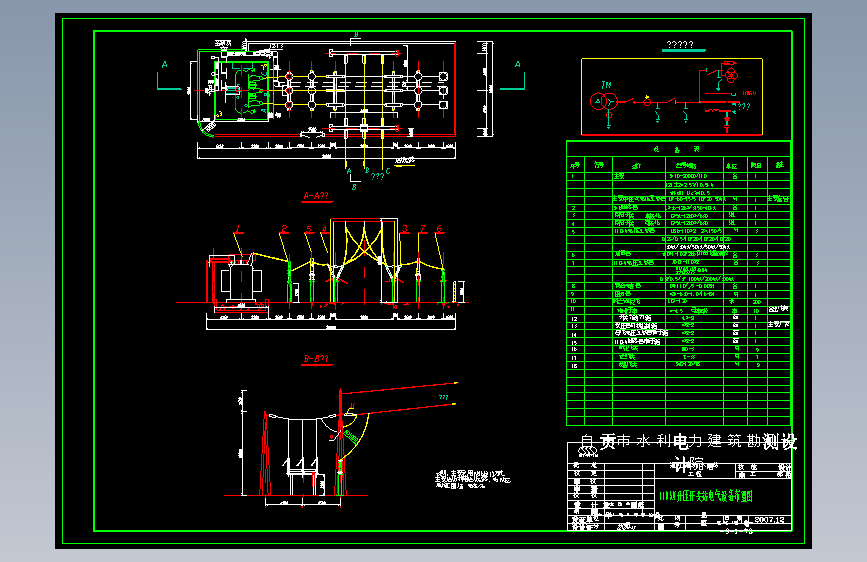

22	K-19110KV升压开关站电气设备布置图.dwg	426.71K

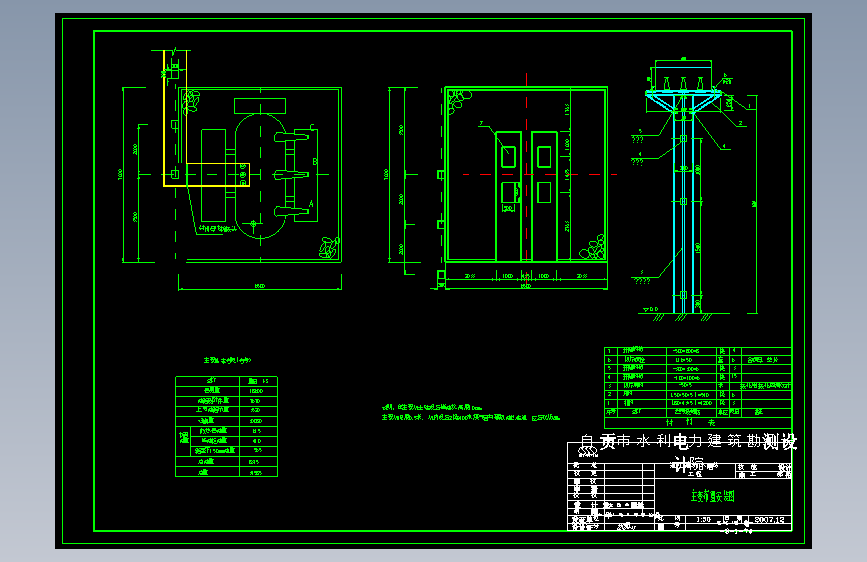

23	K-20主变布置安装图.dwg	308.90K
24	K-21SF6断路器基础安装图.dwg	188.56K
25	K-22LB6-110型电流互感器安装图.dwg	123.22K
26	K-23JDCF-110型电压互感器安装图.dwg	109.01K
27	K-24避雷器、放电记录器安装图.dwg	99.92K
28	K-25隔离开关附操作机构安装图.dwg	148.58K
29	K-26耦合电容器及结合滤波器安装图.dwg	104.12K
30	K-27高频阻波器安装图.dwg	83.05K
31	K-28耐张绝缘子串安装图.dwg	88.17K

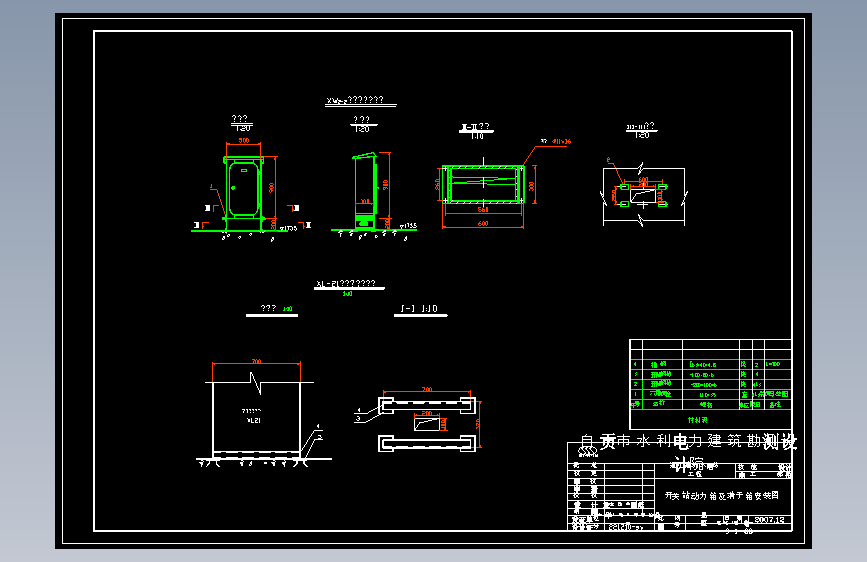

32	K-29开关站动力箱及端子箱安装图.dwg	243.35K
33	K-30开关站接地布置图.dwg	189.49K
