某36米双跨门式刚架厂房建筑结构图

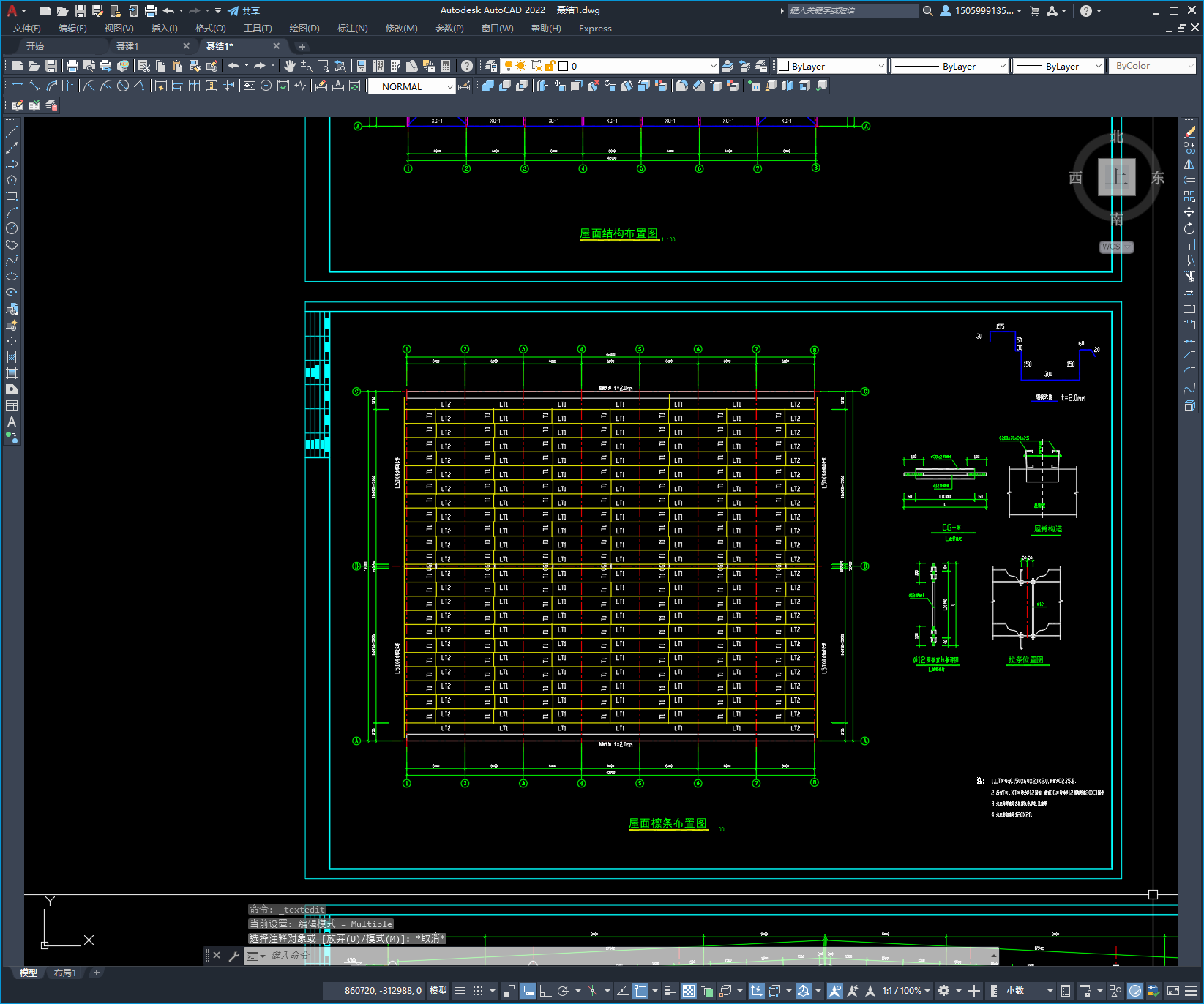

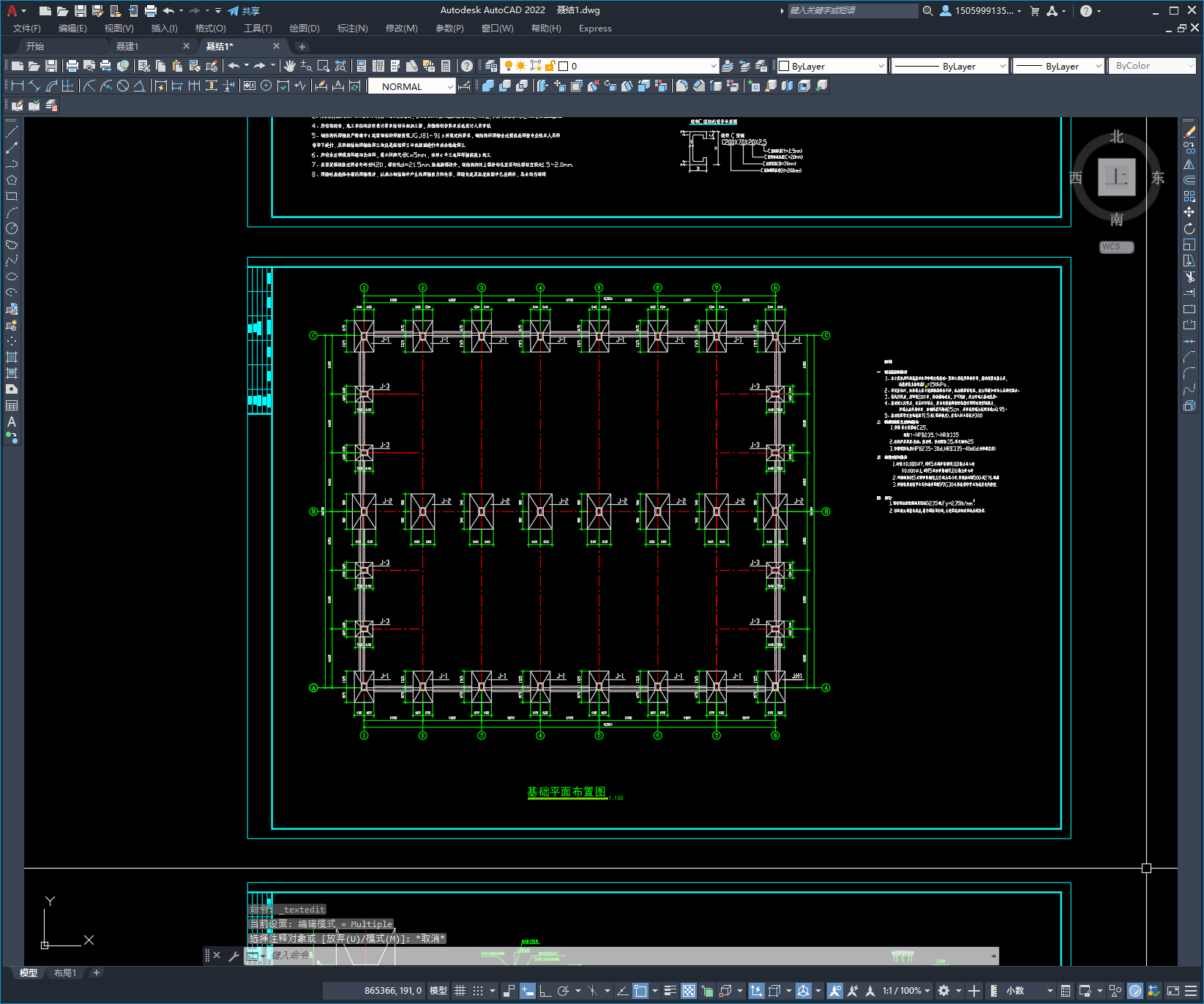

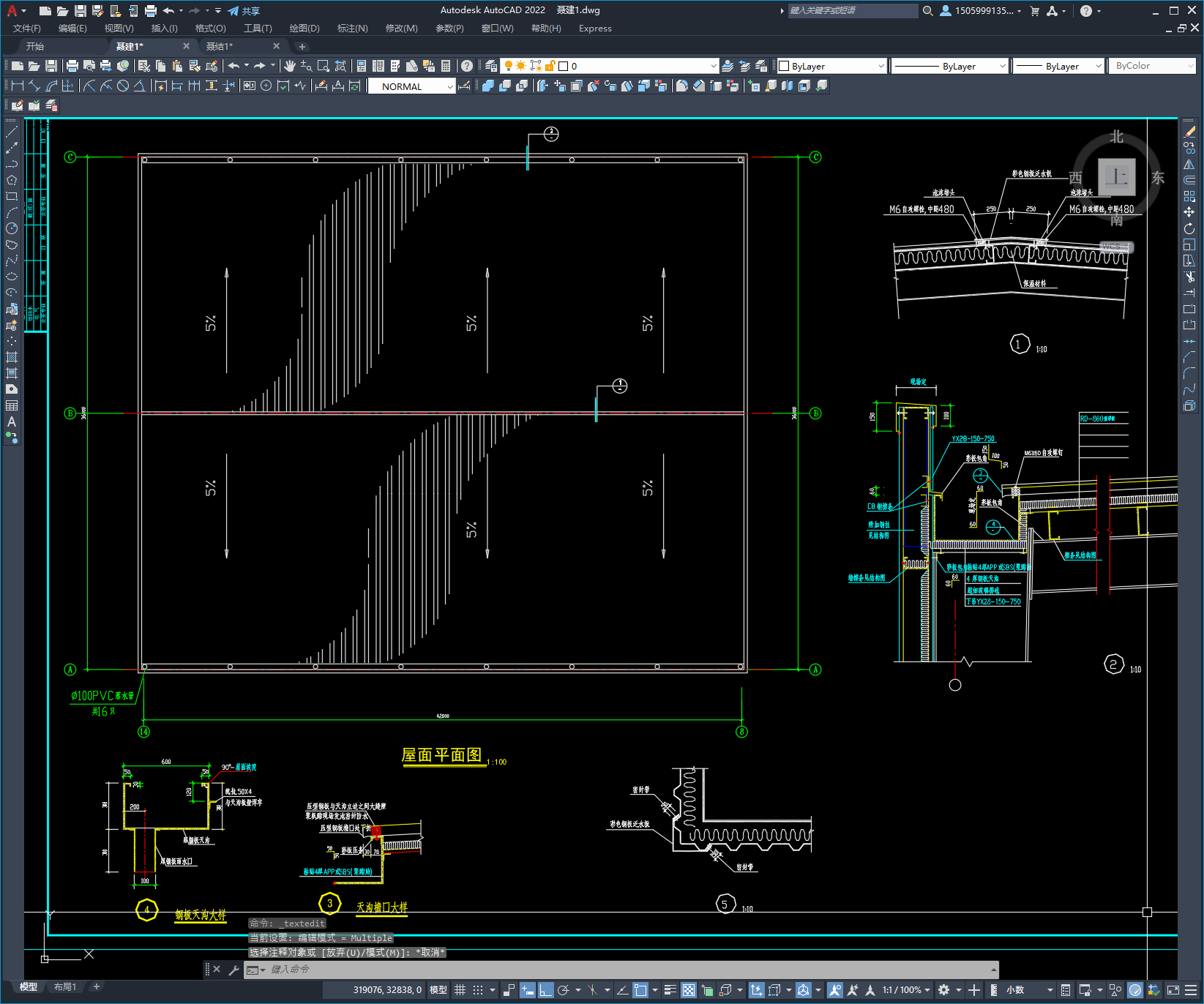

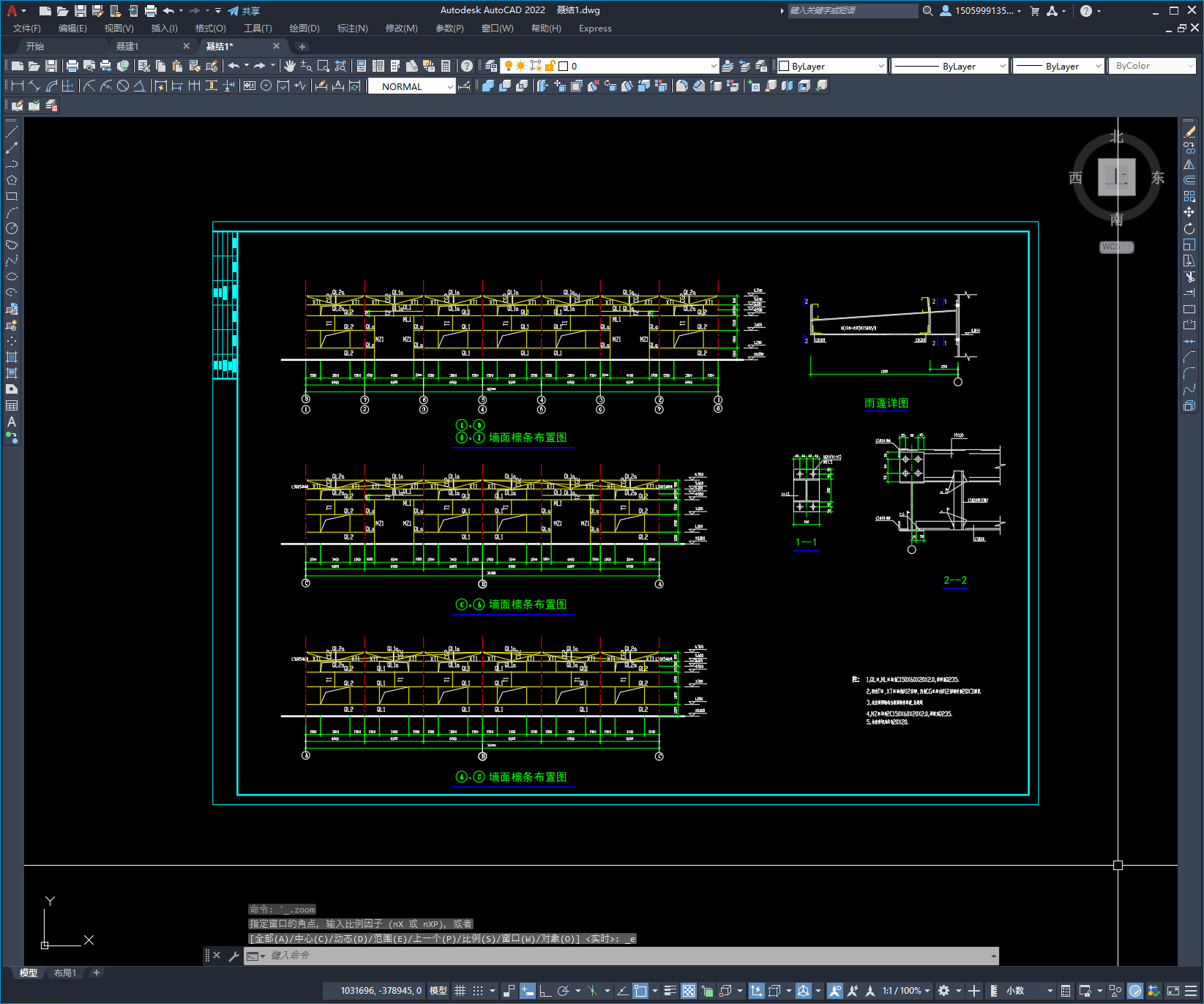

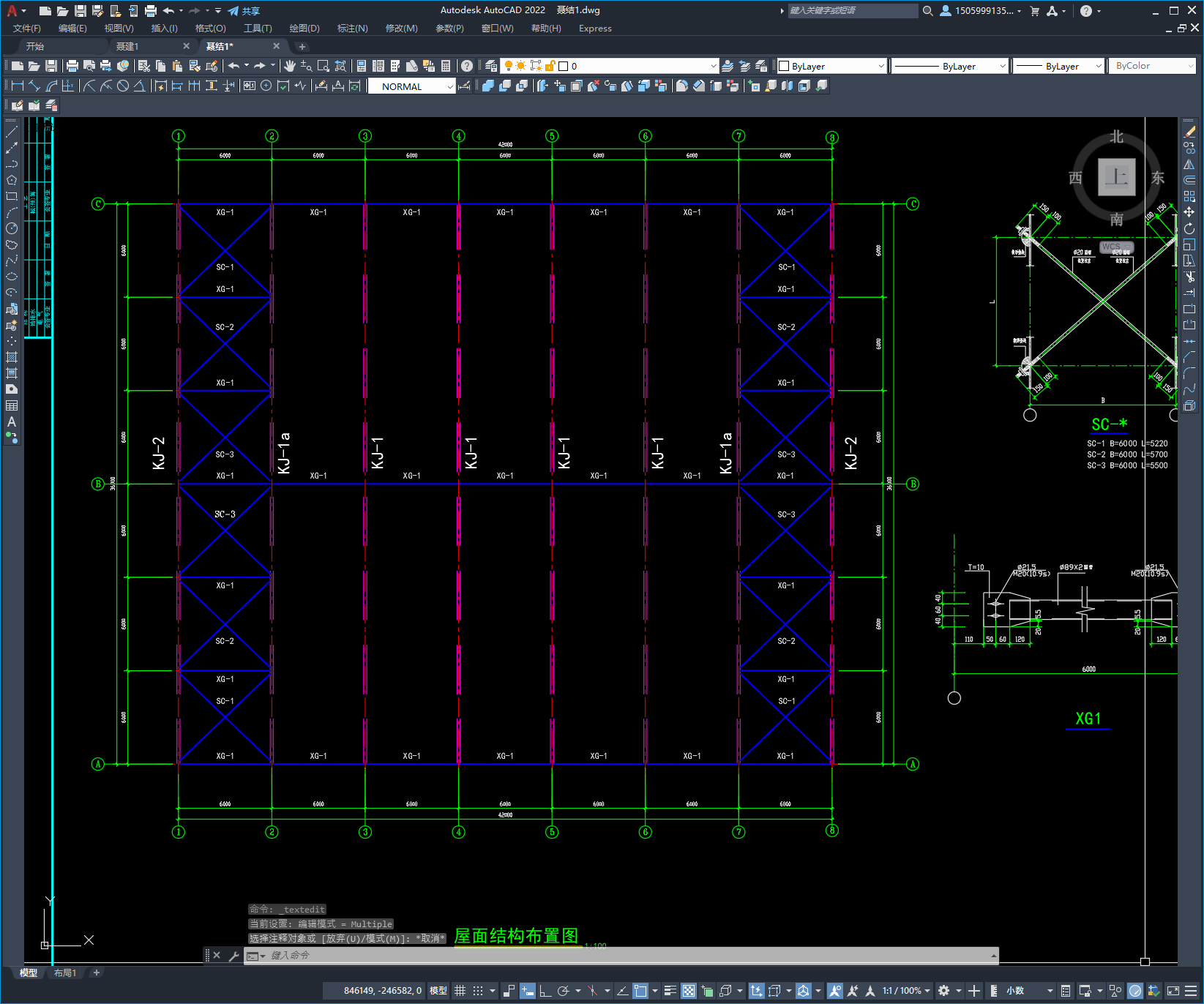

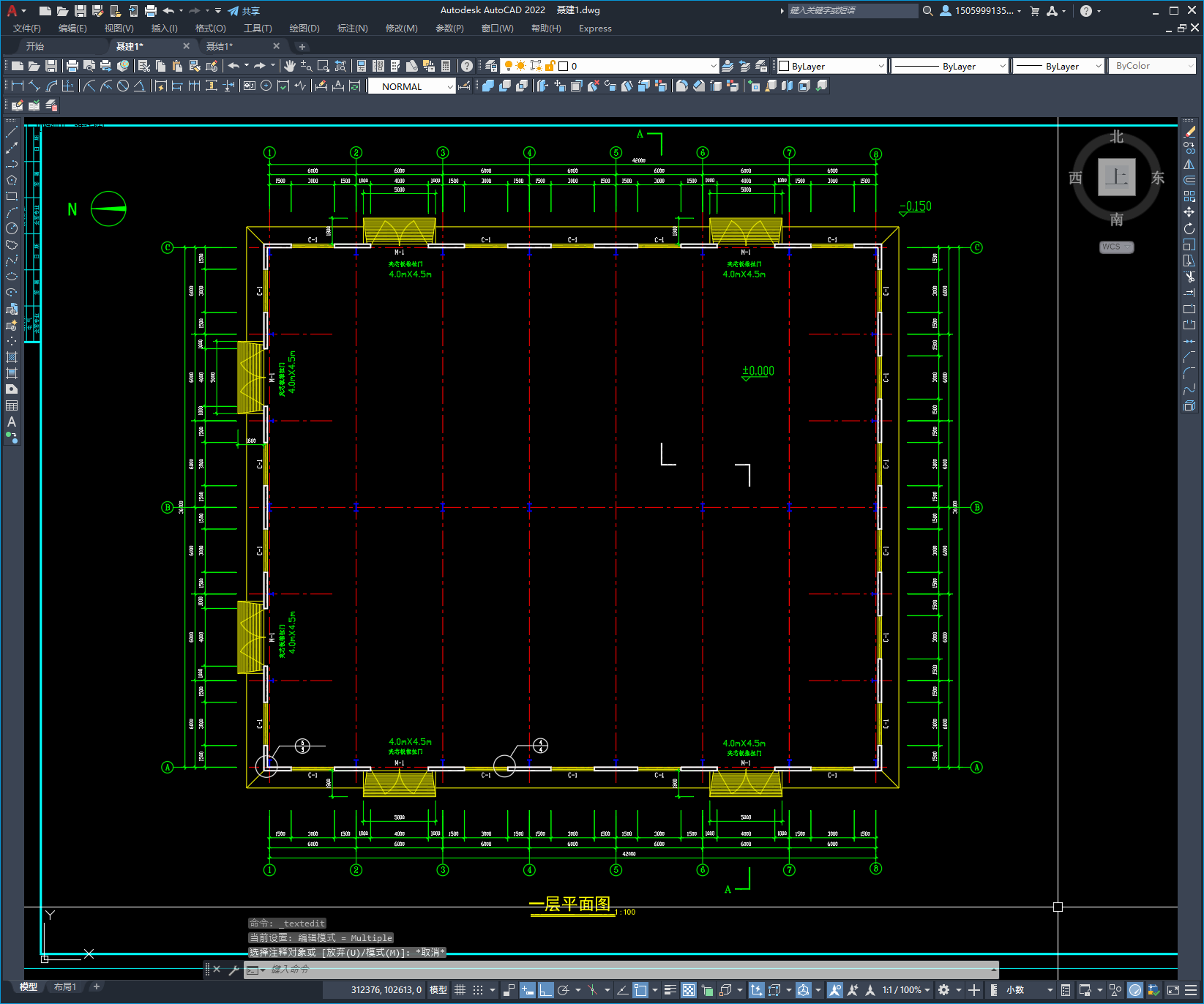

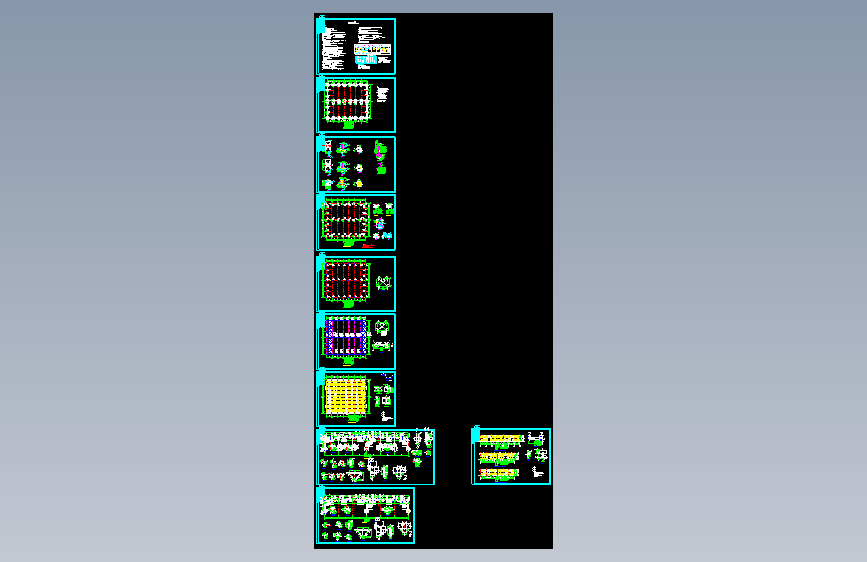

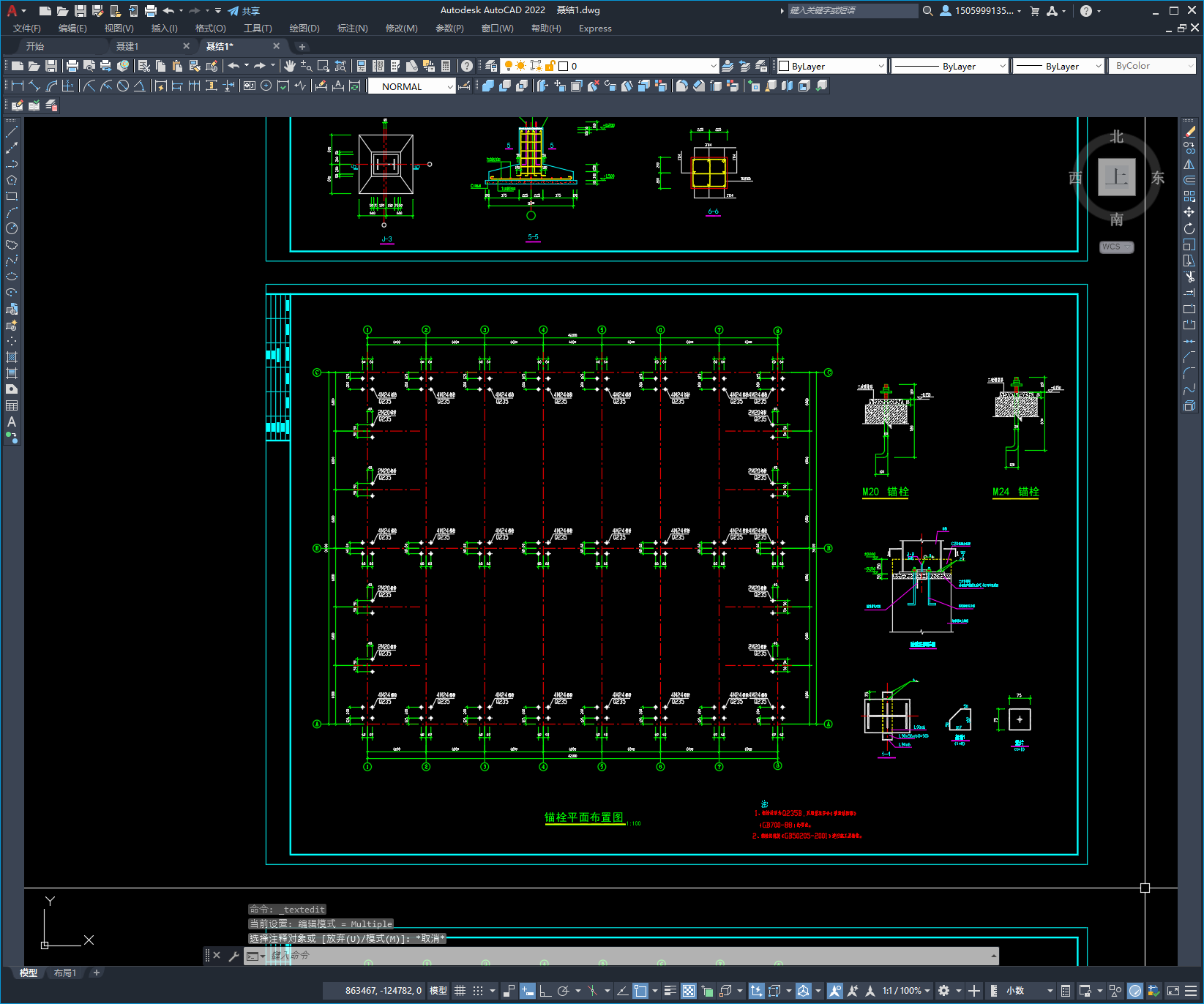

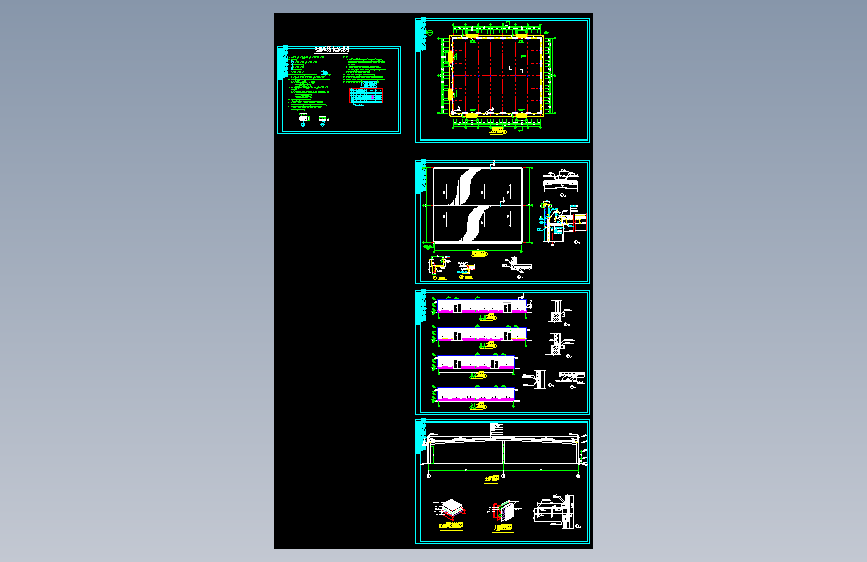

　　本次设计为：某36米双跨门式刚架厂房建筑结构图 　　本工程上部结构为单层门式刚架结构体系.跨度18米双连跨,柱距6米.屋面彩钢板,墙面标高1.2米以下砖墙,以上彩钢板.基础采用独立基础. 　　本工程抗震设防烈度为七度 　　高度10M处的基本风压0.35KN/㎡ 　　屋面雪荷载：0.60KN/㎡ 　　图纸包括： 　　1、建筑图： 　　建筑设计说明、平面图、屋面平面图、立面图、剖面图共5张图纸； 　　2、结构图： 　　钢结构设计总说明、基础平面布置图、基础详图、柱位平面布置图、屋面结构布置图、屋面檩条布置图、刚架图、墙面檩条布置图共10张图纸。
